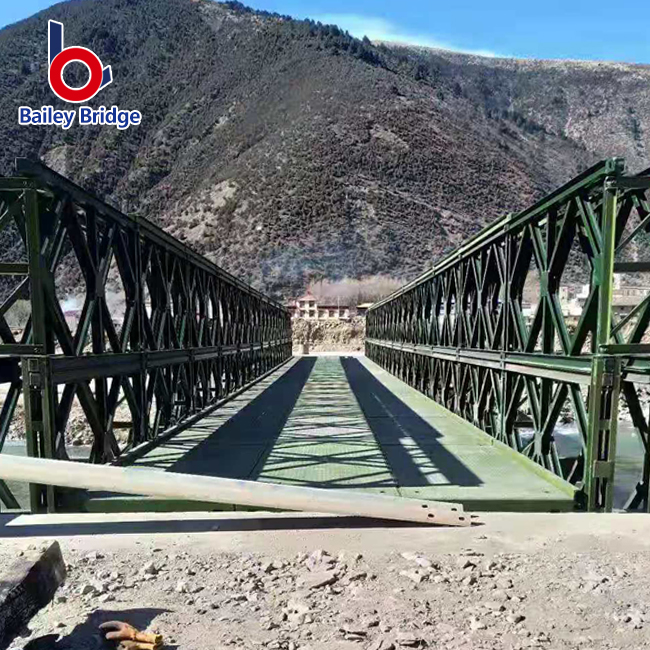

Cuando ocurre un desastre o falla la infraestructura, la brecha entre lo 'accesible' y lo 'aislado' a menudo se reduce a horas, no a semanas. Los ingenieros civiles y los directores de proyectos recurren con frecuencia al puente Bailey en estos momentos críticos. Este sistema prediseñado basado en armaduras ofrece una solución única para una implementación rápida sin una infraestructura de concreto pesada. Sin embargo, ver esta estructura simplemente como un 'conjunto de Lego' a gran escala es una simplificación excesiva y peligrosa. El montaje exitoso requiere una ingeniería civil rigurosa, cálculos precisos de la geometría del sitio y un estricto cumplimiento de la logística de lanzamiento.
La siguiente guía sirve como un recurso integral para los profesionales que evalúan el proceso de ensamblaje. Vamos más allá de las descripciones básicas para cubrir las realidades técnicas de la construcción, desde la preparación geotécnica del sitio hasta el método de lanzamiento en voladizo. Específicamente, abordaremos cómo las iteraciones modernas, como el puente bailey compacto , brindan una adaptabilidad superior para terrenos de difícil acceso donde la maquinaria pesada no puede llegar.
Ventaja modular: cómo los componentes prediseñados reducen el tiempo de diseño y permiten el ensamblaje manual en entornos con escasos recursos.
El 'Lanzamiento en voladizo': comprensión del método de implementación único que elimina la necesidad de cimbra o soportes intermedios durante la construcción.
Requisitos de recursos: una mirada realista al equilibrio entre mano de obra y maquinaria (opciones sin grúa versus construcciones mecanizadas aceleradas).
Expectativas del cronograma: tiempos de montaje típicos basados en la longitud del tramo y la experiencia del equipo.
Antes de que llegue un solo panel de acero, el éxito del puente depende de lo que hay debajo. La versatilidad de un puente modular le permite abarcar diversos espacios, pero las leyes de la física relativas al soporte del suelo permanecen inmutables.
Se debe verificar la capacidad portante del suelo en ambas orillas. El suelo debe soportar no sólo la carga del tráfico vivo sino también la carga muerta de la propia estructura de acero. En escenarios temporales, los ingenieros a menudo debaten la necesidad de zapatas de hormigón versus rejas de madera.
Para operaciones de socorro a corto plazo, suele ser suficiente una reja de madera bien construida. Distribuye la carga de manera efectiva sobre un área más amplia de suelo. Sin embargo, si el sitio presenta suelo arenoso suelto o niveles freáticos altos, las zapatas de concreto se vuelven obligatorias para evitar el asentamiento. Un pilar que se hunde puede torcer la armadura, comprometiendo la integridad estructural de todo el tramo.
La precisión no es negociable. Debe medir exactamente el ancho del hueco para calcular el número necesario de paneles y tramos. Un error de unos pocos centímetros aquí puede dejar el puente por debajo de los cojinetes de la otra orilla. Más allá de la brecha en sí, la decisión más crítica implica establecer la 'Llanura de Lanzamiento'.
La llanura de lanzamiento es el terreno llano directamente detrás del estribo. Esta área sirve como su línea de montaje. Necesitas suficiente longitud para construir el puente y su punta de lanzamiento antes de empujarlo a través del espacio. Si el terreno detrás del estribo se eleva bruscamente o se curva, no se puede ensamblar la estructura en línea recta. Esto a menudo requiere un importante movimiento de tierras para crear una plataforma nivelada perfectamente alineada con la línea central del puente.
La organización eficiente de los componentes acelera la construcción. Necesita zonas designadas para paneles, travesaños y largueros. El caos en el área de preparación provoca la pérdida de pines y retrasos en la construcción. Para operaciones militares remotas o de socorro en casos de desastre, la logística de entrega es igualmente vital. El moderno y compacto puente Bailey está diseñado para estas limitaciones logísticas. Sus componentes caben en contenedores de envío estándar o pueden transportarse en aviones C-130, lo que lo convierte en la opción preferida cuando las carreteras hacia el sitio están comprometidas o son inexistentes.
Una vez confirmados los datos del sitio, seleccione la configuración del puente. Esto determina la resistencia y el peso de la estructura final.
Los ingenieros utilizan un sistema de codificación específico para describir la disposición de los paneles. Este sistema equilibra el peso del acero con la clase de carga militar (MLC) o el requisito de tonelaje. Agregar más paneles aumenta la resistencia pero también agrega peso muerto, lo que dificulta el lanzamiento.
| Código de configuración | Descripción | Caso de uso típico |
|---|---|---|
| Sencillo-sencillo (SS) | Una fila de armaduras, un piso de altura. | Luces cortas, vehículos ligeros o uso peatonal. |
| Doble-Simple (DS) | Dos hileras de armaduras, un piso de altura. | Luces medias, tráfico de camiones estándar. |
| Doble-Doble (DD) | Dos hileras de armaduras, de dos pisos de altura. | Transporte de tramos largos o de equipos pesados. |
| Triple-Doble (TD) | Tres hileras de armazones, dos pisos de altura. | Cargas extremas o longitudes máximas de luces. |
Los constructores novatos a menudo cuestionan la necesidad de la 'nariz esquelética'. Se trata de una sección liviana del puente ensamblada en la parte delantera, que consta únicamente de paneles y tirantes oscilantes sin la pesada plataforma. Es innegociable.
La nariz funciona como una sonda. Llega a la orilla más alejada antes de que el centro de gravedad del puente principal pase los rodillos de la orilla más cercana. Sin una punta de lanzamiento lo suficientemente larga, el puente simplemente se inclinaría hacia el espacio al empujarlo hacia afuera. Calcular la longitud correcta de la punta en relación con el pesado puente principal es un problema de física preciso que involucra contrapesos y momentos.
Si utiliza existencias del inventario en lugar de un kit nuevo de fábrica, la inspección es fundamental. Verifique que cada cuerda del panel no esté doblada y que cada orificio de pasador no esté alargado. Las grietas por fatiga en el acero o la corrosión en los pasadores pueden provocar fallas catastróficas bajo carga. Los protocolos deben ser estrictos: si un componente presenta oxidación profunda o deformación, deséchelo inmediatamente. Nunca vale la pena correr el riesgo.
Una vez preparados los materiales y el diseño establecido, comienza la construcción física. Esta fase exige un trabajo en equipo disciplinado y un estricto cumplimiento de las secuencias de seguridad.
El puente rueda hasta su lugar, no se levanta. Por lo tanto, la disposición de los rodillos dicta el camino. Colocará rodillos oscilantes en el borde de los estribos y rodillos planos a intervalos a lo largo del talud de construcción (la llanura de lanzamiento).
Consejo técnico: Asegúrese de una alineación perfecta. Si un rodillo está ligeramente descentrado o más bajo que los demás, el puente se desplazará hacia los lados o se trabará durante el empuje. Atascar una estructura de acero de varias toneladas a mitad de camino a través de un río es un escenario de pesadilla que usted debe evitar. Utilice un teodolito o líneas de cuerda para garantizar una trayectoria recta.
La construcción comienza con la nariz de lanzamiento. Debido a que no tiene tráfico, carece de travesaños y plataformas pesados. Las cuadrillas ensamblan estos paneles primero, ubicados en el frente de la línea de rodillos. Preste mucha atención a las especificaciones de torque. Cada pasador del panel debe estar completamente asentado y retenido con clips de seguridad. Los pernos de sujeción deben apretarse según las especificaciones para garantizar que la punta sea lo suficientemente rígida como para apoyarse en los rodillos del banco más alejado sin hundirse excesivamente.
Detrás de la nariz, se ensambla el cuerpo del puente principal. Esto incluye el sistema estructural completo: paneles, travesaños pesados y tirantes estabilizadores. Aquí se hacen evidentes las ventajas de un puente Bailey compacto. Estos sistemas modernos suelen utilizar acero de mayor resistencia a la tracción, lo que da como resultado componentes más ligeros. Los paneles más livianos reducen significativamente la fatiga de la tripulación, lo que mantiene los estándares de seguridad durante turnos largos.
Conecte los paneles sistemáticamente. Instale travesaños en las cuerdas inferiores de los paneles para unir los dos lados del puente. Apriete los tirantes estabilizadores inmediatamente para cuadrar la estructura; No los dejes sueltos para más adelante, ya que un puente torcido no se lanzará derecho.
Una vez que se construyen suficientes bahías para actuar como contrapeso, comienza el lanzamiento. Puede impulsar el puente utilizando mano de obra, una topadora o un sistema de tracción hidráulico.
Empuje manual: factible para tramos más cortos y livianos. Requiere un equipo coordinado que actúe según las órdenes.
Asistencia mecánica: para configuraciones de dos pisos más pesadas, una topadora o un camión puede empujar la estructura.
Durante todo el empujón, un supervisor debe controlar el centro de gravedad. El puente debe permanecer equilibrado sobre los rodillos del banco más cercano hasta que la punta aterrice de forma segura sobre los rodillos del banco más alejado.
El lanzamiento finaliza cuando el puente salva completamente el hueco y el morro se desmantela en el lado opuesto. Sin embargo, la estructura todavía está apoyada en lo alto sobre rodillos, no sobre soportes permanentes.
Esta transición es delicada. Coloca gatos hidráulicos debajo de los postes finales del puente. El equipo levanta ligeramente toda la estructura, lo suficiente para deslizar los rodillos hacia afuera. Luego, bajan el puente lentamente sobre las placas base y los cojinetes. Este proceso, conocido como 'levantamiento con gato', debe ocurrir simultáneamente en las cuatro esquinas (o en etapas sincronizadas) para evitar que el marco se tuerza.
Nunca instale la plataforma antes del lanzamiento. Agregar unidades de plataforma de acero o tablones de madera pesados durante el montaje agrega un enorme peso innecesario, lo que requiere un contrapeso mucho mayor y aumenta el riesgo de vuelco. Una vez que el puente está asentado sobre sus apoyos, las cuadrillas pueden colocar la plataforma rápidamente.
Una vez asegurada la plataforma, instale los bordillos (a menudo llamados cintas) y las pasarelas. Estos elementos son vitales para la guía de vehículos y la seguridad de los peatones, asegurando que el tráfico permanezca centrado en los espejos de popa.
El tablero del puente se encuentra más alto que el nivel del suelo debido a la altura de los travesaños y los apoyos. Debe construir rampas de acceso para que el tráfico pase sin problemas. Estos se pueden construir utilizando unidades de rampa de tierra, grava o acero prefabricadas suministradas con el kit de puente. La pendiente debe ser lo suficientemente gradual para evitar que los vehículos toquen fondo al entrar al puente.
La finalización visual no equivale a la preparación operativa. Antes de abrir la ruta es obligatoria una verificación rigurosa.
Crea una lista de verificación final. Verifique que cada pasador del panel tenga su clip de seguridad instalado. La vibración del tráfico puede hacer que un pasador no asegurado se afloje y provoque una falla estructural. Verifique que todos los tirantes estabilizadores y las abrazaderas del espejo de popa estén apretados. Mida el 'hundimiento' o deflexión del puente en su punto medio. Debe estar dentro de los límites especificados por el fabricante para esa longitud de tramo.
No asuma que los cálculos son perfectos. Realice una prueba de carga estática estacionando un vehículo de peso conocido en el centro del tramo. Mida la deflexión. Luego, realice una prueba dinámica con el vehículo moviéndose a baja velocidad. Establecer un límite de velocidad es crucial para los puentes modulares; Las altas velocidades crean cargas de impacto en las juntas que pueden acortar la vida útil de los componentes.
El acero se asienta. Después de las primeras 24 horas de uso intenso del tráfico, debe volver a inspeccionar el puente. Los pernos a menudo se aflojan ligeramente a medida que los componentes 'se asientan'. Un programa de ajuste de rutina debe ser parte del plan operativo del puente, especialmente para instalaciones temporales que podrían permanecer en el lugar durante meses.
La construcción de un puente Bailey tiene menos que ver con la innovación en la construcción y más con la ejecución logística disciplinada. Esto demuestra que con la planificación adecuada, incluso las brechas más formidables pueden salvarse en días y no en meses. Ya sea que se esté reconectando una comunidad después de una inundación o trasladando equipo pesado a un sitio minero remoto, el éxito del proyecto depende del respeto de los principios de ingeniería detrás del acero.
Las organizaciones a menudo enfrentan una decisión de 'construir versus comprar'. Alquilar una flota para una solución temporal tiene sentido financiero para proyectos a corto plazo, mientras que comprar activos es más inteligente para el inventario de infraestructura a largo plazo. Independientemente del modelo de propiedad, recomendamos encarecidamente consultar con ingenieros estructurales para verificar las cargas de configuración antes de comenzar la construcción. La seguridad del cruce depende de ello.
R: El cronograma varía significativamente según la longitud del tramo, el tamaño del equipo y la ayuda mecánica disponible. Un equipo militar altamente capacitado puede construir un tramo estándar en varias horas. Por el contrario, un equipo de contratistas civiles que trabaje con un tramo más largo y herramientas manuales podría tardar varios días. La preparación de los estribos y la nivelación del sitio suele consumir más tiempo que el montaje real de los componentes de acero.
R: No, no es obligatoria una grúa, lo cual es una gran ventaja del sistema. El método de lanzamiento en voladizo permite empujar el puente a través del espacio mediante rodillos y una punta de lanzamiento liviana. Si bien una grúa puede acelerar la descarga de camiones y la preparación de materiales, el montaje y colocación sobre el agua se puede realizar completamente sin una, lo que reduce el costo total de propiedad.
R: Las principales diferencias radican en el tamaño del panel, la calidad del acero y la transportabilidad. Un puente bailey compacto y moderno suele utilizar acero de mayor resistencia a la tracción, lo que permite paneles más ligeros que son más fáciles de manipular manualmente. Fundamentalmente, los sistemas compactos están diseñados para caber eficientemente dentro de contenedores de envío ISO estándar, simplificando la logística para el envío internacional en comparación con diseños tradicionales más antiguos y voluminosos.
R: Sí, pueden servir como estructuras permanentes si se mantienen adecuadamente. Aunque a menudo se utiliza durante 1 a 5 años como alivio temporal, un puente con componentes galvanizados en caliente puede durar décadas. Las instalaciones permanentes generalmente requieren pilares de concreto y un programa de inspección más riguroso para monitorear la fatiga y la corrosión, pero son totalmente capaces de brindar un servicio a largo plazo.
R: La luz máxima depende en gran medida de la configuración de la armadura (de un piso, dos o tres pisos) y de la clase de carga requerida. Generalmente, un solo tramo puede alcanzar hasta 60+ metros (aproximadamente 200 pies) sin pilares intermedios. Para espacios más amplios, se necesitan pilares de soporte intermedios o sistemas de pontones para soportar la estructura y mantener la capacidad de carga requerida.
