¿Cuál es el tramo máximo para un puente de Bailey?

Vistas:175     Autor:Editor del sitio     Hora de publicación: 2025-06-16      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Los puentes de Bailey son una maravilla de la ingeniería en tiempos de guerra que se convierte en una solución de infraestructura moderna. Su diseño modular, adaptabilidad y capacidad de carga los convierten en un componente esencial en escenarios de construcción de puentes militares y civiles. Los ingenieros de preguntas frecuentes y críticos, los gerentes de construcción y los tomadores de decisiones se enfrentan es: ¿Cuál es el tramo máximo para un puente de Bailey? Este artículo explora la respuesta en profundidad, al tiempo que analiza los principios de diseño, los factores que afectan la longitud del tramo y las aplicaciones prácticas que dan forma al rendimiento de los puentes Bailey.


Comprender el concepto de Bailey Bridge

Un puente Bailey es un tipo de puente de armadura portátil, prefabricado . Originalmente diseñado durante la Segunda Guerra Mundial por el ingeniero británico Donald Bailey, esta estructura estaba destinada a un ensamblaje rápido sin la necesidad de equipos especializados. Con el tiempo, el diseño se convirtió en varias configuraciones, incluidas las tipos de span, múltiples y voladizos , para satisfacer las diferentes demandas geográficas y logísticas.

El genio del puente Bailey se encuentra en su sistema de panel modular , lo que permite la escalabilidad. Los paneles se sujetan para aumentar la fuerza y ​​la longitud, lo que hace que el puente sea adecuado para una amplia gama de longitudes de tramo, desde cruces cortos sobre canales de drenaje hasta tramos más largos en ríos y barrancos.

Hoy, los puentes de Bailey todavía se usan ampliamente en todo el mundo, especialmente en alivio de emergencia, logística militar y desarrollo de infraestructura rural.


Teórico vs tramo máximo práctico

¿Cuál es el más largo que puedes estirar un puente de Bailey?

En teoría, el tramo máximo de un puente Bailey puede exceder los 60 metros (aproximadamente 200 pies) para una configuración de un solo tramo. Sin embargo, el tramo máximo real alcanzable depende de varias variables que incluyan:

  • Clasificación de carga (por ejemplo, peatón, vehículo, tanque militar)

  • Configuración de truss (simple, doble sola, doble-doble, etc.)

  • Resistencia al material y tipo de mazo

  • Condiciones ambientales como la carga del viento, las variaciones de temperatura y la actividad sísmica

Prácticamente, la mayoría de las aplicaciones de ingeniería civil limitan el puente de Bailey se extiende a alrededor de 45 a 60 metros para sistemas de un solo tramo. Cualquier cosa más allá de eso generalmente implica un enfoque de múltiples saltos , que incorpora muelles o soportes intermedios para distribuir la carga y aumentar la longitud total del puente.

Por ejemplo, utilizando una configuración doble doble (dos trusses de alto y dos trusses de ancho), la integridad estructural del puente aumenta dramáticamente, lo que hace que los tramos de hasta 61 metros estén factibles en condiciones de carga controladas.

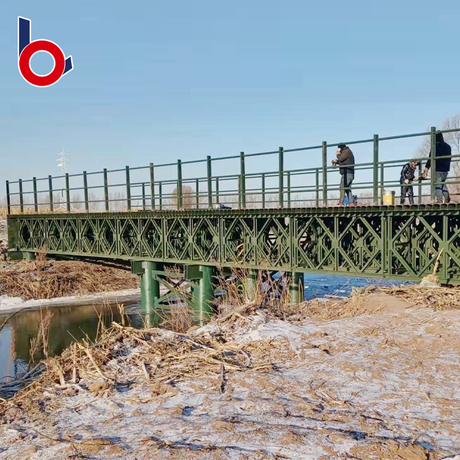

Puente de Bailey

Configuraciones estructurales y su efecto en el tramo

Las diferentes combinaciones y refuerzos de panel influyen significativamente en el tramo máximo. A continuación se muestra una tabla resumida que muestra las capacidades de tramo típicas para las configuraciones estándar del puente de Bailey :

Configuración Capacidad de carga máxima (m) de carga recomendada
Uniforme 30 - 36 Vehículos ligeros, tráfico peatonal
Doble 36 - 45 Camiones de servicio mediano
Doble doble 45 - 61 Vehículos pesados, tanques ligeros
Triple 50 - 60+ Carga pesada militar o de emergencia

Nota: Estas cifras representan pautas generales y pueden variar según los materiales, el tipo de cubierta y el diseño específico del sitio.

Cuanto más alto y más ancho sea la armadura, más carga puede transportar, y más lejos puede abarcar. Para tramos más largos, los ingenieros pueden optar por los refuerzos de tranvía , de acordes de fondo reforzados , o incluso lanzar conjuntos de nariz para mejorar el rendimiento.


Factores que afectan el lapso de un puente de Bailey

Varios factores interdependientes determinan hasta qué punto un puente de Bailey puede abarcar sin apoyo. Estos incluyen:

Clasificación de carga y propósito

¿El puente está destinado al uso de peatones, o debe apoyar los tanques de grado militar y los camiones de suministro? Cuanto más pesada sea la carga anticipada, más corta será el tramo permitido a menos que se agregan refuerzos .

Condiciones del sitio

Los datos geotécnicos influyen en el diseño de la base, que a su vez afecta cuánta carga puede distribuir el puente de manera segura. Por ejemplo, los suelos blandos pueden no soportar los muelles necesarios para tramos más largos, lo que requiere ajustes de diseño.

Consideraciones de ensamblaje y mantenimiento

Un tramo más largo generalmente requiere más paneles, lo que aumenta la complejidad del ensamblaje y la responsabilidad de mantenimiento . Esto puede plantear desafíos en situaciones de implementación remota o de emergencia, por lo que la modularidad se convierte en un activo clave del sistema Bailey.


Casos de uso: cuando el tramo máximo es importante

La capacidad de abarcar largas distancias sin soportes intermedios hace que Bailey Bridges sea ideal para una variedad de escenarios críticos:

Aplicaciones militares

Los puentes de Bailey se pueden lanzar rápidamente a través de ríos, gargantas o carreteras rotas en condiciones de combate o evacuación de emergencia. Aquí, los tramos más largos minimizan la vulnerabilidad a los ataques o el compromiso estructural.

Operaciones de socorro en desastres

Cuando las inundaciones o los terremotos destruyen la infraestructura permanente, las agencias de ayuda a menudo despliegan puentes Bailey . Un puente a largo plazo ayuda a alcanzar áreas aisladas cuando la construcción de soporte intermedio no es viable.

Conectividad de área rural y remota

Para las áreas desatendidas con pocos recursos de construcción, un puente de Bailey de larga extraña proporciona una solución práctica para el transporte y el comercio, conectando comunidades que de otro modo serían inaccesibles.

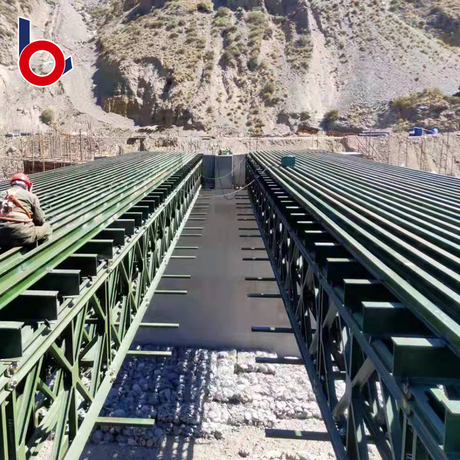

Puente de Bailey

Preguntas frecuentes sobre los tramos del puente de Bailey

Estas son algunas preguntas comúnmente hechas que aclaran las preocupaciones técnicas y prácticas alrededor de los límites de tramo de puente de Bailey:

¿Puede un puente de Bailey abarcar 100 metros?

Si bien son raros, los sistemas de puentes Bailey de múltiples saltos con soportes intermedios pueden lograr longitudes cercanas o incluso más de 100 metros. Sin embargo, esta no sería una estructura de un solo tramo. Los puentes de Bailey de un solo tramo rara vez exceden los 60 metros debido a los límites de estrés material.

¿Qué sucede si excedo el tramo recomendado?

Exceder el tramo recomendado puede causar fatiga del panel , de deflexión estructural e incluso una falla catastrófica bajo carga. Los cálculos de carga adecuados y la adherencia a los estándares de ingeniería son críticos.

¿Hay alternativas modernas que abarcan más?

Sí, existen sistemas de puente modulares avanzados y tecnologías de armadura compuesta capaces de abarcar distancias más largas, pero a menudo vienen con mayores costos, complejidad y limitaciones logísticas.

¿Los tramos más largos requieren equipos de apoyo especial?

Sí. Para tramos más allá de 45 metros, se puede requerir Estas herramientas ayudan a distribuir la carga durante la construcción y prevenir la concentración de estrés en las articulaciones., caballetes intermedios de equipos o falsos temporales .


Conclusión

El puente Bailey sigue siendo una piedra angular de la ingeniería de puentes modulares , apreciados por su versatilidad, despliegue rápido y confiabilidad. Aunque el span único máximo generalmente cae entre 45 y 60 metros , las opciones de diseño cuidadosas y las mejoras estructurales pueden impulsar ese límite aún más en escenarios especializados.

Comprender las capacidades máximas del tramo de un puente Bailey es esencial para una implementación segura y rentable , especialmente en entornos sensibles al tiempo o limitados por los recursos. Ya sea que esté planeando una respuesta de emergencia o desarrollando infraestructura rural, dominar estos parámetros lo ayuda a construir con confianza, y con los resultados que duran.
