¿Cuánto peso puede llevar un puente de Bailey?

Vistas:198     Autor:Editor del sitio     Hora de publicación: 2025-06-11      Origen:Sitio

Preguntar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Introducción

El puente Bailey , una hazaña notable de la ingeniería militar, se ha convertido en una estructura indispensable en aplicaciones militares y civiles. Diseñado durante la Segunda Guerra Mundial para un despliegue rápido y alta fortaleza, revolucionó cómo los ejércitos cruzaban ríos y barrancos en condiciones hostiles. Hoy, los puentes de Bailey se utilizan en respuesta a desastres, desarrollo rural y derivaciones temporales.

Pero cuando se trata de elegir un puente para los escenarios de carga del mundo real, surge una pregunta repetidamente: ¿cuánto peso puede llevar realmente un puente de Bailey? Para responder esto, debemos sumergirnos en su diseño modular, capacidades estructurales, clasificaciones de carga estándar y rendimiento del mundo real.


Comprender el diseño estructural de un puente de Bailey

En su núcleo, el puente Bailey utiliza paneles de acero prefabricados modulares que se pueden atornillar en varias configuraciones. Esta modularidad le da flexibilidad única. Un puente Bailey estándar puede ser de carril único o doble, y puede extenderse o fortalecerse agregando armaduras y soportes adicionales.

Cada panel del puente mide aproximadamente 10 pies de largo y 5 pies de altura, y cuando se ensamblan, forman una estructura de tipo red que distribuye uniformemente. La capacidad de carga de un puente de Bailey depende de tres elementos estructurales principales:

  1. Disposición del panel (armaduras simples, dobles o triples)

  2. Refuerzo de acordes (reforzado o no reforzado)

  3. Decisión y espaciado de páramo

Por ejemplo, un diseño de truss triple con acordes reforzados y terrazas con cubiertas de acero tendrá significativamente más peso que un armador único básico con terraza de madera. La fuerza inherente radica en su adaptabilidad: cuanto más peso se necesite, más paneles se pueden agregar para fortalecer la ruta de carga.


Calificaciones de carga estándar: clasificación de la capacidad de peso

Los puentes de Bailey generalmente se clasifican utilizando clasificaciones de carga militar o civil, como la clasificación de carga militar (MLC) . Estas calificaciones determinan la carga máxima segura que un puente puede manejar en condiciones específicas. La siguiente tabla describe las clasificaciones MLC típicas para las configuraciones comunes de puentes de Bailey :

Clasificación MLC tipo puente de disposición de panel (vehículos rastreados) Calificación MLC (vehículos con ruedas)
Single Un panel cada lado 18 24
Doble Dos paneles a cada lado 24 40
Doble Cuatro paneles en total 50 70
Triple Triple Seis paneles en total 80+ 100+

Como se ve en la tabla, las configuraciones dobles dobles y triples triples pueden soportar el transporte comercial militar y de servicio pesado. Las aplicaciones civiles no siempre requieren valores de MLC tan altos, pero comprenderlas es esencial cuando planea mover cualquier cosa de equipos de construcción a vehículos de rescate de emergencia.

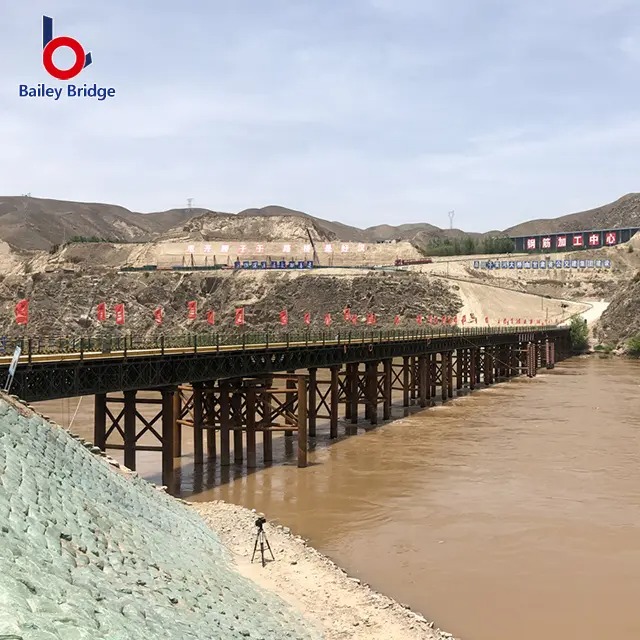

Puente de Bailey

Capacidad de carga del mundo real: ¿cuánto puede mantener realmente?

Si bien las calificaciones teóricas proporcionan una imagen clara, el uso del mundo real agrega otra dimensión. El peso real que puede llevar un puente de Bailey está influenciado por varios factores situacionales:

  • Longitud del tramo del puente: los tramos más cortos pueden transportar cargas más pesadas debido al estrés de momento reducido.

  • Fundación y pilares: incluso el puente más fuerte puede fallar si sus soportes son inestables o se construyen incorrectamente.

  • Material de la cubierta: el acero, el compuesto y la madera tratada ofrecen diferentes resistencias de carga.

  • Condiciones ambientales: la corriente del agua, la actividad sísmica y las variaciones de temperatura pueden afectar el rendimiento.

Un bien mantenido con cubiertas de acero y pilares fuertes puente doble doble de Bailey puede transportar de manera segura hasta 80 toneladas (160,000 libras) o más. Eso es suficiente para tanques pesados, camiones grandes o maquinaria de construcción. En uso civil, a menudo se clasifica para los estándares de carga HS-20 o HS-25 , lo que lo hace adecuado para cargas de carreteras estándar.


Ventajas de adaptabilidad de carga modular

Uno de los aspectos más brillantes del puente Bailey se encuentra en su escalabilidad modular. ¿Necesita aumentar la capacidad de carga? Simplemente duplique la armadura o agregue paneles de refuerzo. Esto brinda a los ingenieros un control incomparable sobre la capacidad de manejo de peso del puente sin la necesidad de una infraestructura completamente nueva.

Además, los puentes de Bailey se pueden erigir manualmente sin el uso de maquinaria pesada , lo que significa que pueden fortalecerse o modificarse in situ dependiendo de las demandas de carga en evolución. Esto es particularmente valioso en áreas remotas o de desastres donde la flexibilidad puede significar la diferencia entre el acceso y el aislamiento.

Ejemplo de casos de uso:

  • Respuesta posterior al desastre: los vehículos de alivio pesado, incluidas las excavadoras y los petroleros de agua, usan puentes Triple Bailey después de los huracanes.

  • Infraestructura remota: las operaciones de registro y las carreteras de acceso minero a menudo implementan puentes Bailey con capacidad de 50 a 100 toneladas.

  • Operaciones militares: los vehículos blindados rastreados, a menudo pesan más de 60 toneladas, cruzan puentes de Bailey durante la rápida movilización.


Preguntas frecuentes (preguntas frecuentes)

P1: ¿Pueden los puentes de Bailey apoyar a los vehículos de 18 ruedas o camiones comerciales?

Sí. Un puente doble o triple Bailey con terraza reforzada puede soportar fácilmente grandes camiones comerciales, incluidos los vehículos de 18 ruedas. Es importante calcular las cargas esperadas del eje y distribuirlas de manera uniforme.

P2: ¿Cuánto tiempo puede ser un tramo de puente de Bailey sin afectar la capacidad de carga?

Por lo general, los tramos oscilan entre 30 y 200 pies , con tramos más cortos que ofrecen una mayor capacidad de carga. Para tramos superiores a 100 pies, se recomienda refuerzo adicional o muelles intermedios que mantengan una distribución de carga óptima.

P3: ¿Cuánto tiempo se tarda en construir un puente de Bailey lo suficientemente fuerte para 60 toneladas?

Un equipo de 8-10 trabajadores calificados puede construir un puente de este tipo dentro de 2 a 4 días , dependiendo del terreno y la preparación material. La construcción rápida es una de las fortalezas principales del Puente Bailey.

P4: ¿Qué mantenimiento se necesita para garantizar una alta capacidad de carga con el tiempo?

La inspección regular de la óxido, la aflojamiento de las articulaciones, el desgaste de la cubierta e integridad del pilar es vital. Con el mantenimiento de rutina, los puentes de Bailey pueden funcionar de manera confiable durante décadas, especialmente en aplicaciones semipermanentes.

P5: ¿Existen limitaciones legales en las calificaciones de carga en uso civil?

Sí. La mayoría de los países requieren el cumplimiento de los estándares nacionales del puente (por ejemplo, AASHTO en los EE. UU.), Y requieren pruebas de carga certificadas antes de la aprobación del uso público.

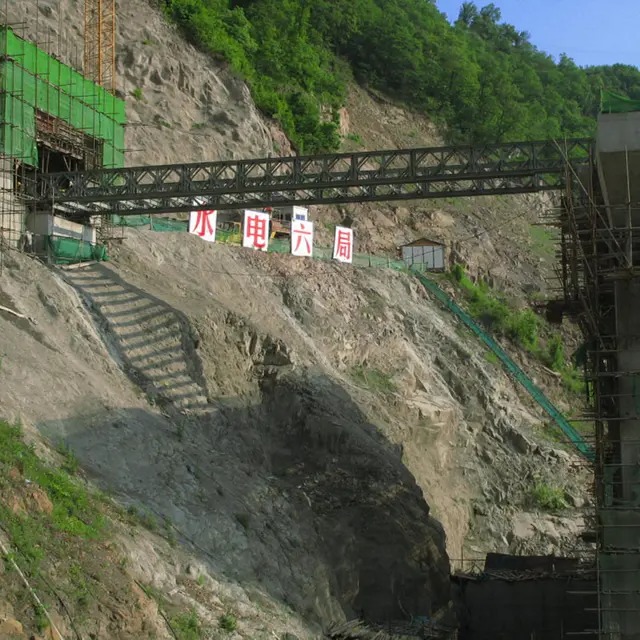

Puente de Bailey

Consideraciones de ingeniería antes de la instalación

Antes de desplegar un puente de Bailey, los ingenieros deben realizar un análisis exhaustivo del sitio . Las pruebas de suelo para la estabilidad del pilar, los datos hidrológicos para tener en cuenta la presión del flujo de agua y la estimación del tráfico son cruciales.

Los cálculos de carga deben basarse no solo en cargas estáticas sino también efectos dinámicos , que incluyen frenado de vehículos, aceleración y movimiento lateral. En zonas montañosas o sísmicas, la resiliencia del terremoto también debe incorporarse. Para el uso a largo plazo, la integración de recubrimientos anticorrosiones , que no se deslizan , y los sistemas de monitoreo estructural pueden extender en gran medida la vida útil y la confiabilidad del puente.

También es aconsejable realizar una prueba de carga después de la construcción utilizando pesos calibrados. Esto ayuda a confirmar el rendimiento del mundo real del puente y garantiza el cumplimiento de la seguridad.

Conclusión: la capacidad de carga no es solo un número

¿Cuánto peso puede llevar un La respuesta se encuentra no solo en un número sino en su puente de Bailey ? configuración de diseño, selección de material y condiciones estructurales . Un puente estándar de Bailey puede transportar entre 20 toneladas a más de 100 toneladas , dependiendo de cómo se construya y se use.

El verdadero genio del puente Bailey radica en su adaptabilidad y velocidad de despliegue. Ya sea para la logística militar, la recuperación posterior al desastre o el acceso rural, estos puentes continúan sirviendo donde la infraestructura convencional no puede.
