Los proyectos de ingeniería civil a menudo enfrentan un acto de equilibrio difícil. Los equipos deben implementar rutas de acceso temporales rápidamente mientras manejan cargas masivas de equipos. Las estrictas restricciones presupuestarias también imponen límites estrictos a la infraestructura personalizada. ¿Cómo se cruza un río arrasado sin pasar meses en el diseño estructural? Necesita una solución modular prediseñadas.

El puente Compact 321 Bailey sirve como estándar de la industria para estos escenarios exactos. Evita la infraestructura comprometida sin esfuerzo. Cruza difíciles obstáculos geográficos con una preparación mínima del sitio. Los responsables de compras y los ingenieros de proyectos confían en él en gran medida en todo el mundo.

Este artículo proporciona un marco claro y objetivo. Aprenderás a evaluar adecuadamente este activo estructural. Cubriremos sus configuraciones, casos de uso principales y riesgos de ensamblaje del sitio. Al final, podrá decidir si se alinea perfectamente con sus requisitos de acceso temporal.

Conclusiones clave

• Modularidad diseñada específicamente: El Compact 321 utiliza paneles de acero intercambiables estándar para lograr luces y capacidades de carga variables sin necesidad de ingeniería personalizada.
• Aplicaciones principales: Domina el acceso a construcciones pesadas, logística minera/forestal remota y rutas rápidas de desvío de emergencia.
• Eficiencia de implementación: Funciona como un puente Bailey portátil que se puede lanzar mediante el método en voladizo sin soporte pesado de grúa en el canal.
• Riesgos de implementación: El éxito depende en gran medida de evaluaciones precisas del soporte del suelo para los estribos y del estricto cumplimiento de los cálculos de contrapeso durante el lanzamiento.

Definición del puente Compact 321 Bailey en ingeniería moderna

La infraestructura moderna exige resultados predecibles. Los puentes temporales personalizados suelen conllevar plazos de entrega elevados. También conllevan costos de ingeniería impredecibles. Los sistemas de truss estandarizados ofrecen una alternativa matemática probada.

Arquitectura del sistema

La designación 321 se refiere a las dimensiones estándar de su panel. Cada panel mide aproximadamente 3 metros de largo por 1,5 metros de alto. Estos componentes evolucionaron significativamente a partir de sus diseños originales en tiempos de guerra. Hoy en día, los fabricantes los construyen utilizando acero de alta resistencia a la tracción de calidad comercial. Esto mejora enormemente su límite elástico. Permite a los contratistas modernos empujar cargas comerciales pesadas de forma segura.

Estandarización versus compilaciones personalizadas

Los sistemas prefabricados ofrecen una previsibilidad absoluta. Los ingenieros conocen de antemano las capacidades de carga exactas. Se salta por completo la larga fase de diseño estructural. Un puente soldado a medida requiere una fabricación especializada. Exige planos únicos y pruebas exhaustivas de materiales. Los componentes estandarizados superan estos obstáculos. Simplemente seleccione la configuración correcta de una tabla de ingeniería establecida.

Eficiencia de los componentes

La eficiencia de los componentes actúa como una importante ventaja logística. El sistema modular de pasadores y paneles se divide en partes manejables. Puede empaquetar una estructura completa en contenedores de envío ISO estándar. Esto minimiza el volumen de carga marítima y terrestre. También simplifica drásticamente la logística de su sitio. Los camiones de plataforma estándar entregan piezas directamente en ubicaciones limitadas. No necesita costosos acompañantes en la carretera para cargas de gran tamaño.

Error común: no mezcle componentes de diferentes fabricantes. Incluso ligeras tolerancias de fabricación pueden provocar graves problemas de alineación de los pasadores durante el montaje.

Casos de uso principales del Compact 321 en acceso temporal

Diferentes industrias aprovechan estas estructuras para resolver obstáculos logísticos únicos. Cubren brechas donde falla la construcción de carreteras tradicional.

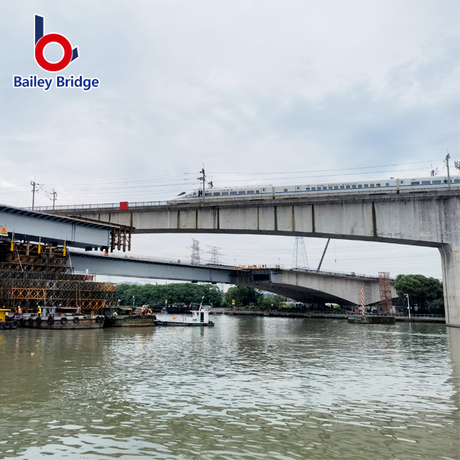

Proyectos de infraestructura y construcción pesada

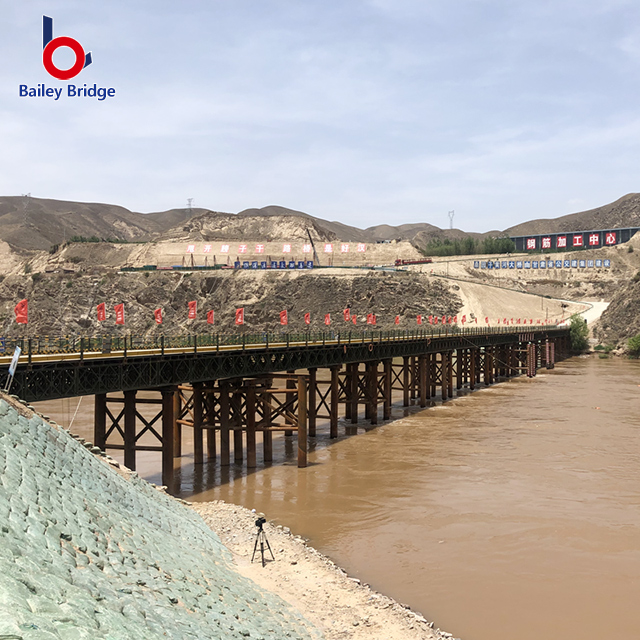

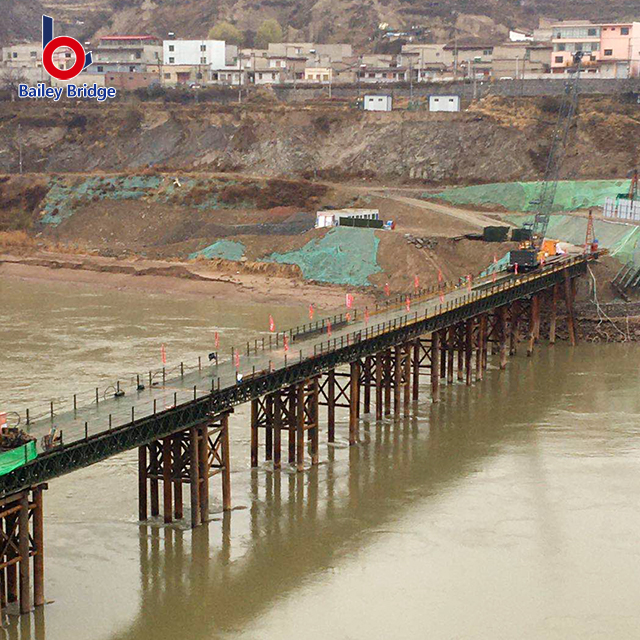

Grandes proyectos civiles dependen de ellos a diario. Los contratistas transportan enormes grúas sobre orugas a través de vías fluviales. Mueven camiones volquete completamente cargados por zonas ecológicas sensibles. También puede instalarlos sobre carreteras activas existentes. Esto mantiene el tráfico civil local en movimiento de manera segura mientras sus equipos trabajan debajo.

Logística Minera, Energética y Forestal

La extracción de recursos se enfrenta a un aislamiento geográfico extremo. Los sitios de tala y campamentos mineros a menudo se encuentran en entornos remotos. El equipo pesado no puede vadear con seguridad ríos profundos o deslizamientos de tierra. En este caso, un puente Bailey portátil se convierte en una necesidad absoluta. Maneja sin esfuerzo dúmpers articulados todoterreno. Lo ensambla rápidamente para mantener abiertas las cadenas de suministro.

Ayuda en casos de desastre y desvíos de emergencia

La gestión de emergencias exige una respuesta rápida. Las graves inundaciones arrasan con frecuencia los puentes municipales. Los equipos utilizan estructuras de acero modulares para restaurar rápidamente el acceso crítico. Garantizan un estricto cumplimiento de la carga de tráfico civil. Ambulancias, camiones de bomberos y convoyes de suministros pueden cruzar a los pocos días de ocurrir un desastre.

Lente de evaluación

Estas estructuras son herramientas muy versátiles. Sin embargo, debería verlos principalmente como soluciones temporales o semipermanentes. Funcionan de manera óptima durante 1 a 10 años. La infraestructura vial permanente requiere diferentes consideraciones sobre el ciclo de vida de la fatiga. El tráfico público intenso y constante eventualmente fatigará los pines de conexión durante décadas.

Dimensiones de evaluación: alcance, capacidad de carga y configuración

No se pueden adivinar las capacidades estructurales. Los ingenieros del proyecto aumentan la capacidad combinando matemáticamente paneles de armadura. Usted adapta la configuración para que coincida con el lapso requerido y la carga útil objetivo.

Configuraciones de truss

Los ingenieros aumentan la fuerza agregando filas y niveles. Las cargas estándar en carretera requieren configuraciones más livianas. Los dumpers todoterreno pesados ​​necesitan un refuerzo robusto de varias capas. Conecta los paneles uno al lado del otro (filas) y los apila verticalmente (niveles).

Configuración de armadura Configuración de	filas/niveles	Objetivo de carga útil típico	Rango de tramo óptimo
Una sola fila/un solo nivel (SS)	1 fila, 1 nivel	Vehículos ligeros, peatones.	Hasta 24 metros
Doble fila/Un solo nivel (DS)	2 filas, 1 nivel	Camiones de carretera estándar	Hasta 30 metros
Doble fila/Doble nivel (DD)	2 filas, 2 niveles	Equipo de construcción pesado	Hasta 45 metros
Triple fila/Doble nivel (TD)	3 filas, 2 niveles	Transportadores todoterreno extremos	Hasta 60 metros

Limitaciones de amplitud

Las limitaciones de amplitud dictan sus opciones de diseño generales. Existe una estricta relación inversa entre la longitud del tramo y la capacidad de carga. Los tramos más largos soportan cargas máximas más ligeras antes de que se necesiten pilares intermedios. Los parámetros realistas garantizan la seguridad del sitio. Consulte siempre las tablas de carga de luz certificadas antes de finalizar su diseño. Llevar un tramo más allá de su límite nominal provoca una falla catastrófica.

Opciones de terrazas

Los materiales de la plataforma requieren una evaluación cuidadosa según el volumen de tráfico esperado. Debes elegir entre dos sistemas primarios:

• Plataformas ortotrópicas de acero: ofrecen tracción y resistencia superiores. Funcionan mejor bajo un uso comercial intenso y frecuente. El costo inicial del hardware es mayor, pero duran mucho más.
• Terrazas de madera: Esto proporciona un gasto inicial más bajo. Funciona bien para proyectos de acceso a corto plazo. Sin embargo, exige un mayor mantenimiento. El tráfico de camiones pesados ​​aplastará la madera rápidamente.

Realidades de implementación, montaje y riesgos in situ

Lanzar un puente modular implica una física precisa y una ejecución cuidadosa. Debes controlar el centro de gravedad en todo momento.

El método de lanzamiento en voladizo

El método de lanzamiento en voladizo sigue siendo el procedimiento de implementación estándar. Elimina por completo la necesidad de cimbras en el agua. Los equipos empujan la estructura a través del espacio desde un lado. Esto protege los cauces sensibles de los ríos.

Aquí está la secuencia de lanzamiento estándar:

1. Ensamble la nariz de lanzamiento usando paneles más livianos de un solo nivel.
2. Conecte la nariz directamente al conjunto estructural principal.
3. Coloque todo el conjunto sobre rodillos de lanzamiento de alta resistencia.
4. Empuje la estructura hacia adelante lentamente usando excavadoras o cabrestantes.
5. Retire la punta liviana una vez que aterrice en los rodillos del lado opuesto.

Factores de riesgo críticos

El fracaso ocurre cuando los equipos ignoran la realidad del sitio. Debe gestionar varios riesgos críticos durante la fase de construcción.

Estabilidad del Estribo: Debe verificar las condiciones geotécnicas. El acero es tan fuerte como el suelo que soporta sus placas base. El suelo blando provocará un asentamiento inmediato bajo carga. Exija siempre evaluaciones formales del suelo antes de que comience la construcción.

Liquidación de rodillos: La liquidación desigual durante la fase de empuje es increíblemente peligrosa. Puede causar unión estructural. En casos graves, esto conduce a un vuelco catastrófico. Asegúrese de que las bases de sus rodillos permanezcan perfectamente niveladas durante todo el lanzamiento.

Desgaste de pasadores y tolerancias: Inspeccione siempre los pasadores de conexión. Esto es muy importante para el inventario arrendado o reutilizado. Los pasadores desgastados introducen un hundimiento peligroso en el tramo. Utilice únicamente pasadores certificados y no fatigados para asegurar los paneles de armadura.

Mejores prácticas: Mantenga un oficial de seguridad dedicado vigilando el contrapeso de cola. Si el empuje excede el equilibrio del contrapeso, la estructura se hundirá en el espacio.

Estrategia de preselección: consideraciones de abastecimiento y adquisiciones

Las adquisiciones requieren una lógica financiera cuidadosa y una investigación estricta de los proveedores. Debe alinear su estrategia de adquisición con su cartera de proyectos.

Lógica de arrendamiento versus compra

Debes decidir si arrendas o compras el equipo. El arrendamiento tiene mucho sentido para proyectos puntuales y de corta duración. Si su sitio necesita acceso por menos de 18 meses, alquile el hardware. Devuelves el acero cuando termina el trabajo. La compra se vuelve muy lógica si su empresa mantiene una cartera constante de proyectos remotos. Ser propietario del activo permite un despliegue rápido para futuras ofertas de contratos.

Garantía de calidad y cumplimiento

El cumplimiento de la calidad protege su proyecto y su personal. Debe exigir documentación estricta a los fabricantes. No acepte hardware sin prueba de origen verificable. Solicite certificados de prueba de fábrica para todos los materiales de acero en bruto. Busque grados certificados como acero de alta resistencia Q345 o Q355. Insistir en las certificaciones de soldadura ISO desde la fábrica.

Además, requieren cálculos de capacidad de carga localizados. Un ingeniero estructural registrado debe firmar y sellar estos documentos. Esto demuestra que el hardware puede manejar sus excavadoras específicas.

Perfil Logístico

Los perfiles de logística dictan su presupuesto real de destino. Calcule cuidadosamente cada elemento del flete antes de firmar contratos. Considere el transporte en plataforma desde el puerto directamente al sitio de instalación. También debe presupuestar una supervisión especializada.

Tener un representante del fabricante en el lugar durante el montaje evita errores costosos. Se aseguran de que su equipo siga la secuencia de construcción correcta. Pagar por un supervisor experto siempre cuesta menos que reparar un puente caído.

Conclusión

Resumamos los hallazgos principales de su estrategia de acceso. El enfoque modular ofrece una confiabilidad inigualable para sitios remotos.

• Adopte la previsibilidad matemática: los sistemas de armadura modulares eliminan las conjeturas estructurales. Ofrecen capacidades de carga confiables basadas en fórmulas de ingeniería probadas.
• Priorizar la planificación geotécnica: la estructura de acero más resistente fallará si se coloca sobre cimientos de suelo cambiantes y no probados.
• Audite su cadena de suministro: exija siempre informes de fábrica certificados y cálculos de ingeniería firmados antes de finalizar cualquier contrato de adquisición.
• Siguiente paso: estudio del sitio: inicie inmediatamente un estudio geotécnico formal para las ubicaciones de los pilares propuestos.
• Siguiente paso: contacto con el proveedor: comuníquese con un proveedor certificado para solicitar una evaluación detallada de la configuración de carga y extensión adaptada a su flota de vehículos.

Preguntas frecuentes

P: ¿Cuánto tiempo lleva ensamblar un puente Bailey Compact 321?

R: El tiempo de montaje depende en gran medida del alcance, la configuración y la experiencia del equipo. Un equipo capacitado de seis a ocho trabajadores normalmente puede ensamblar y lanzar una estructura estándar de un solo nivel de 30 metros en tres a cinco días. Las configuraciones complejas de varias filas que abarcan distancias más largas pueden requerir hasta dos semanas. El uso de un supervisor in situ experimentado reduce drásticamente este cronograma.

P: ¿Puede un puente Bailey portátil soportar vehículos de transporte pesado de varios ejes?

R: Sí, puede soportar cargas industriales masivas. Los ingenieros adaptan la estructura agregando filas y niveles adicionales. Una configuración de triple fila y dos niveles maneja fácilmente camiones todoterreno extremos y grúas sobre orugas pesadas. Sin embargo, debe asegurarse de que los pilares de hormigón o acero puedan absorber estas enormes fuerzas de transferencia de forma segura.

P: ¿Cuál es el requisito de mantenimiento para un puente de acero modular temporal?

R: El mantenimiento de rutina es muy sencillo pero absolutamente crítico. Las cuadrillas deben verificar periódicamente el torque en todos los pernos del espejo de popa y tirantes estabilizadores. Los inspectores deben verificar que todos los pasadores de conexión del panel permanezcan completamente asegurados con clips de seguridad. En ambientes marinos o corrosivos, debe inspeccionar periódicamente la galvanización o la pintura en busca de óxido.

P: ¿Se puede curvar el puente o elevarlo en una pendiente pronunciada?

R: Los puentes Bailey son estructuras estrictamente lineales y no pueden curvarse. Todos los radios de giro deben manejarse en las carreteras de acceso. Puede elevar la estructura en pendiente, pero debe permanecer dentro de límites longitudinales estrictos. Las pendientes pronunciadas reducen la tracción de los vehículos y alteran la distribución de la carga sobre los estribos.
