La adquisición de infraestructura para sitios remotos plantea un serio desafío de ingeniería. Debe equilibrar la velocidad de implementación, la inmensa capacidad de carga y las desafiantes limitaciones geográficas. Los tramos de concreto estándar requieren meses para construirse y curarse. Los puentes temporales tradicionales con frecuencia se doblan bajo cargas industriales pesadas. Para resolver esto, los ingenieros buscan la evolución moderna y de alta capacidad del clásico puente modular de acero. Los fabricantes diseñan específicamente estos sistemas robustos para aplicaciones comerciales y civiles de servicio pesado. Cubren la brecha entre el despliegue rápido de emergencia y la fortaleza estructural permanente. Esta guía ofrece a ingenieros, responsables de adquisiciones y directores de proyectos un marco de evaluación práctico. Descubrirá estrategias de implementación clave, capacidades estructurales precisas y riesgos de implementación críticos. Explicaremos cómo un puente Bailey Compact 200 maneja demandas de cruce complejas. Armado con este conocimiento, puede determinar con confianza si este sistema modular se ajusta a los requisitos exactos de su sitio.

Conclusiones clave

• El puente Bailey Compact 200 (C200) utiliza paneles de 3,048 m (10 pies) de longitud con una altura de panel aumentada de 2,134 m (7 pies), lo que ofrece una capacidad de corte y flexión significativamente mayor que el CB100 estándar.
• Funciona eficazmente como un puente Bailey de servicio pesado, capaz de soportar cargas de carretera estándar (por ejemplo, AASHTO HL-93, HS20-44) para configuraciones de uno o dos carriles.
• Las aplicaciones principales abarcan ayuda de emergencia, conectividad de infraestructura rural y acceso temporal para construcciones civiles pesadas u operaciones mineras.
• Una implementación exitosa requiere una investigación cuidadosa de los proveedores basada en la trazabilidad del acero, estándares de galvanización y certificaciones de pruebas de carga verificadas.

La ingeniería mecánica: ¿qué lo convierte en un compacto 200?

Definición estructural

Debe comprender la anatomía central para apreciar este sistema modular. El diseño se basa en componentes estandarizados y interconectados. Los paneles de armadura actúan como el principal soporte de carga a lo largo de los lados del puente. Los travesaños abarcan todo el ancho horizontalmente para distribuir las cargas estructurales. Los largueros corren longitudinalmente a lo largo de los travesaños. Finalmente, las placas duraderas de la plataforma forman la superficie de conducción real. Los equipos ensamblan todo utilizando pasadores de acero mecanizados con precisión. Este sistema modular articulado con pasadores elimina por completo la soldadura en campo. Sus equipos de campo simplemente alinean los componentes e introducen los pasadores en su lugar. Transforma la compleja construcción de puentes en un proceso de montaje altamente escalable.

C200 frente a CB100

Mucha gente confunde los puentes modulares heredados con iteraciones modernas. El sistema CB100 original funcionó bien pero tenía limitaciones. El C200 mejora drásticamente ese marco anterior. La principal mejora radica en la geometría. La CB100 presenta una altura de panel de 1.524 m. El C200 eleva la altura de este panel a 2,134 m. También utiliza perfiles de acero significativamente más gruesos en los cordones superior e inferior. Esta profundidad adicional crea una armadura más rígida. Reduce drásticamente la deflexión a mitad del tramo en espacios largos. Puede atravesar ríos más anchos de forma segura porque los paneles más profundos resisten mucho mejor las fuerzas de flexión.

Cuadro comparativo estructural

Flexibilidad de configuración

La integridad estructural escala dinámicamente según su patrón de ensamblaje. Los ingenieros no diseñan un solo puente estático. Especifican configuraciones para cumplir con las relaciones exactas entre luz y carga. La convención de nomenclatura describe el número de cerchas adyacentes y pisos verticales. Un Single-Single (SS) utiliza una fila de paneles por lado. Un Doble-Simple (DS) coloca dos paneles uno al lado del otro. Para tramos grandes, puede especificar una configuración Triple-Doble (TD). También puede atornillar refuerzos de cuerdas de acero pesados ​​en la parte superior e inferior de los paneles. Estos refuerzos aumentan la capacidad de flexión sin agregar filas adicionales completas. Esta escala le permite personalizar el puente perfectamente para el tráfico esperado.

Criterios clave de evaluación para puentes Bailey de servicio pesado

Capacidades de carga y estándares de cumplimiento

Los ingenieros exigen un cumplimiento riguroso del código antes de autorizar la infraestructura. Un puente Bailey moderno y resistente se alinea con estrictos códigos de diseño internacionales. Los fabricantes diseñan rigurosamente estas estructuras para cumplir con las directrices del Eurocódigo. También cumplen con los estándares británicos como BS5400 y los criterios estadounidenses AASHTO HL-93. El cumplimiento de estos estándares garantiza la seguridad pública y la confiabilidad estructural.

Estos puentes se adaptan fácilmente a cargas útiles extremas. Puede configurarlos para manejar camiones comerciales de 40 toneladas o excavadoras mineras de orugas de 120 toneladas. Sin embargo, la capacidad máxima depende completamente de la longitud específica del tramo y la configuración de la armadura. Un espacio corto de 20 metros soporta fácilmente equipos pesados ​​utilizando un diseño simple de doble armadura. Si amplias ese mismo espacio a 50 metros, los momentos flectores se multiplican. Debe agregar más filas de armaduras y cuerdas de refuerzo para mantener de manera segura esa capacidad original de 120 toneladas. Los ingenieros se basan en gráficos de pruebas de carga muy detallados para encontrar la configuración exacta necesaria.

Especificaciones de materiales y durabilidad

El grado del acero determina el éxito final de su cruce. Los componentes modernos requieren acero estructural de alto límite elástico para funcionar de forma segura. Las fábricas suelen forjar estos paneles con grados de acero Q345B, Q390 o Q460. Estas robustas aleaciones absorben inmensas tensiones dinámicas sin agrietarse. Permiten que el puente se flexione ligeramente bajo el movimiento de vehículos pesados ​​y vuelva a encajar perfectamente en su lugar.

La protección contra la corrosión afecta directamente la vida útil del proyecto. La pintura estructural estándar ofrece una opción económica. Funciona bien para acceso temporal a construcciones o despliegues militares rápidos donde la exposición a largo plazo importa menos. La galvanización en caliente sirve como estándar de oro para uso permanente o a largo plazo. El proceso de galvanización une una gruesa capa de zinc directamente al acero de alto rendimiento. Esto evita la oxidación incluso en ambientes húmedos, costeros o altamente corrosivos. Una galvanización adecuada garantiza que el acero conserve su límite elástico máximo durante décadas.

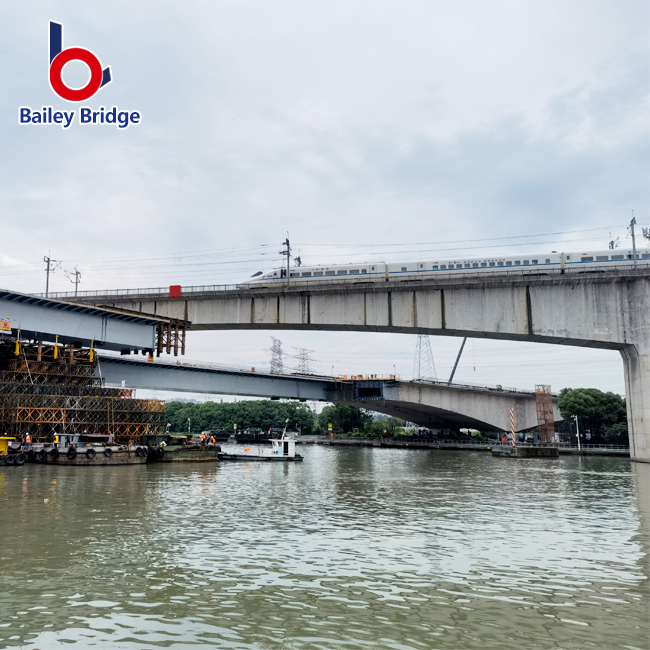

Dónde se implementa habitualmente el Compact 200

Acceso remoto para sectores civiles y mineros pesados

Los operadores mineros y los contratistas civiles enfrentan enormes obstáculos logísticos. A menudo necesitan mover excavadoras, cargadoras y camiones volquete completamente cargados por terrenos sin soporte. Los ríos y barrancos profundos frecuentemente bloquean el acceso a vetas de mineral rentables o sitios de nuevas represas. En estas zonas no existen carreteras estándar.

La implementación de este sistema modular resuelve el problema de acceso de inmediato. El montaje rápido minimiza el costoso tiempo de inactividad del sitio. Las cuadrillas lanzan el puente rápidamente, lo que permite que los camiones mineros comiencen a transportar semanas antes de lo previsto. La impresionante resistencia al corte soporta fácilmente cargas dinámicas pesadas y repetitivas. Mientras los enormes camiones volquete cruzan a diario, los paneles de acero reforzado absorben las vibraciones agresivas sin fatiga estructural.

Ayuda de emergencia y recuperación de desastres

Los desastres naturales destruyen agresivamente la infraestructura existente. Las inundaciones provocan graves deslaves. Los terremotos derriban puentes antiguos de hormigón y acero. Cuando estas rutas vitales fallan, las cadenas de suministro se detienen por completo. Los equipos de rescate no pueden entregar medicamentos, alimentos o equipos de reconstrucción a regiones aisladas.

El envío en contenedores permite una rápida movilización. Las autoridades pueden cargar los componentes del puente en camiones estándar y enviarlos inmediatamente a la zona del desastre. Una vez en el lugar, equipos especializados montan la estructura rápidamente. Si es necesario, incluso pueden montarlo sin necesidad de grúas pesadas. Utilizando rodillos básicos y mano de obra, los equipos empujan el puente de forma segura a través de la brecha inundada. Esto restablece cadenas de suministro críticas en días en lugar de años.

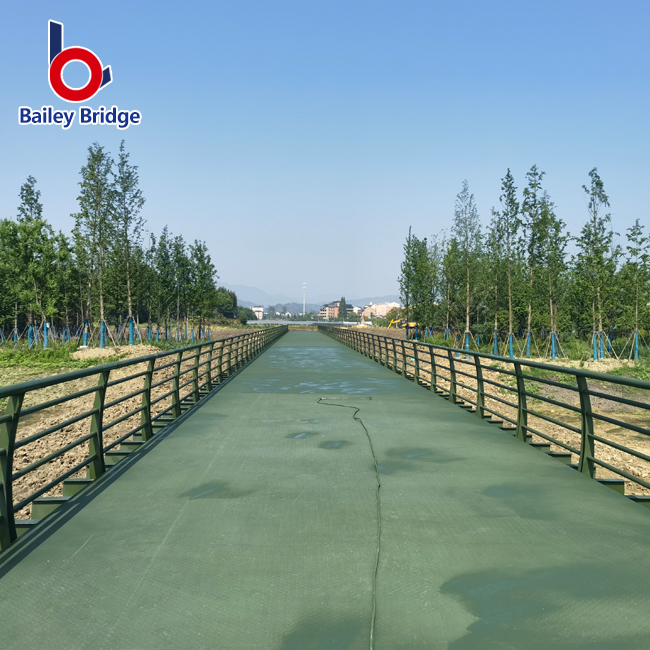

Infraestructura Rural Permanente

Los municipios en desarrollo a menudo enfrentan severas restricciones presupuestarias. Necesitan desesperadamente cruces de ríos confiables para conectar a los agricultores rurales con los mercados urbanos. Desafortunadamente, carecen del capital necesario para construir puentes de hormigón pretensado diseñados a medida. Diseñar y construir un puente a medida ejerce una gran presión sobre los ingresos fiscales locales.

Los sistemas modulares de acero proporcionan una solución altamente económica a largo plazo. Los municipios compran componentes prediseñados en lugar de pagar por diseños arquitectónicos únicos. Esto estandariza el proceso de construcción y elimina costosos retrasos de ingeniería. Cuando están galvanizadas y mantenidas adecuadamente, estas estructuras cuentan con una vida útil superior a 50 años. Ofrecen a las comunidades rurales un enlace carretero sólido y permanente sin la enorme carga financiera inicial.

Realidades de implementación, logística y riesgos de ejecución

Envío y huella

Debe reconocer las realidades logísticas antes de comprar componentes para puentes. Afortunadamente, los ingenieros diseñaron el C200 específicamente para redes de carga globales estándar. Las dimensiones del panel y el hardware se empaquetan fácilmente en contenedores de envío ISO estándar de 20 o 40 pies. Esta estandarización mantiene los costos de transporte internacional manejables y predecibles.

Estimar el volumen de los contenedores ayuda a agilizar las entregas en el sitio. Como regla general, un solo contenedor de 40 pies contiene aproximadamente de 12 a 15 metros lineales de un puente estándar de un solo carril. Esta huella fluctúa según su configuración estructural. Un puente triple-doble más pesado requiere mucho más acero por metro, lo que reduce significativamente la longitud del tramo que puede caber dentro de una caja. Los gerentes de proyecto deben coordinar estrechamente con los proveedores para organizar correctamente la llegada de los contenedores al lugar de trabajo.

El método de lanzamiento en voladizo

Los métodos de instalación diferencian este sistema de los puentes convencionales. Rara vez se necesitan cimbras o andamios en el río de abajo. En cambio, los equipos de campo utilizan el método de lanzamiento en voladizo. Este ingenioso proceso mantiene a todos los trabajadores y equipos seguros en tierra firme.

1. Ensamble la nariz de lanzamiento: Las cuadrillas construyen un marco esquelético liviano usando paneles estándar en la parte delantera del puente. Esta nariz actúa como guía.
2. Agregue contrapesos: los trabajadores apilan acero adicional o equipo pesado en la parte trasera del puente para estabilizarlo.
3. Haga rodar la estructura: los equipos utilizan rodillos oscilantes especializados para empujar todo el puente lentamente a través del espacio.
4. Aterrizar y desmantelar: el morro liviano aterriza primero en la orilla opuesta. Luego, las cuadrillas empujan el puente principal, retiran la punta y fijan el puente sobre sus cojinetes.

Este método acelera drásticamente la construcción. Protege el ecosistema fluvial local de la maquinaria pesada y elimina los peligros de trabajar en aguas abiertas.

Mitigación de riesgos: preparación del sitio e ingeniería del terreno

El puente en sí rara vez falla. El punto de falla más común reside en la integridad del pilar. Una armadura de acero de alta capacidad es tan fuerte como la base debajo de ella. Si el suelo se mueve, el puente eventualmente se deformará o colapsará.

Debe priorizar la preparación exhaustiva del sitio. No asuma que la orilla del río puede soportar un camión minero cargado de 100 toneladas. Debe exigir estudios geotécnicos completos. Los ingenieros prueban el suelo para asegurarse de que posea la capacidad de carga requerida. Las placas de base de acero ejercen enormes cargas concentradas en las cuatro esquinas del puente. Si el suelo resulta demasiado débil, es necesario construir estribos de hormigón armado o hincar pilotes de acero profundos para asegurar los cimientos.

Lógica de preselección: cómo examinar a un proveedor de Compact 200

No todos los fabricantes de puentes modulares ofrecen la misma calidad. El abastecimiento de componentes mal fabricados introduce riesgos de seguridad catastróficos. Debe evaluar a los proveedores rigurosamente utilizando criterios de ingeniería objetivos.

• Verificación de certificación: mire mucho más allá del cumplimiento básico de ISO 9001. Debe exigir certificaciones de soldadura específicas y reconocidas internacionalmente. Prueba de demanda de los estándares AWS D1.5 o EN 1090. Además, exija informes de pruebas independientes de terceros que verifiquen el límite elástico real de los paneles de acero.
• Tolerancias de fabricación: las piezas intercambiables no son negociables. Las fábricas de calidad utilizan soldadura robótica y plantillas precisas. Las malas tolerancias de fabricación provocan ligeras desalineaciones por orificios. Cuando los agujeros no están alineados en el sitio, las cuadrillas no pueden pasar los pasadores. Esto provoca graves retrasos en la construcción y obliga a realizar modificaciones peligrosas en el campo.
• Soporte de ingeniería: un proveedor creíble hace más que enviar acero. Actúan como su socio técnico. Deben proporcionar gráficos de carga específicos del sitio, planos de montaje detallados y cálculos de configuración personalizados. Si un proveedor no puede suministrar modelos de ingeniería estructural para su separación y carga exactas, descalifiquelo inmediatamente.

Conclusión

El puente Compact 200 Bailey sigue siendo una solución escalable y altamente verificable para necesidades extremas de acceso para trabajos pesados. Combina con éxito un rápido despliegue modular con una integridad estructural permanente. Ya sea para tender puentes sobre barrancos mineros remotos o para reconectar comunidades afectadas por desastres, el diseño articulado garantiza un rendimiento confiable. La combinación de acero de alto rendimiento y mecánica de lanzamiento en voladizo reduce tanto el riesgo como el tiempo de instalación en el sitio.

Antes de solicitar cotizaciones formales, debe recopilar cuidadosamente los parámetros específicos de su sitio. Mide el ancho exacto de tu espacio. Defina el peso máximo esperado del vehículo y la frecuencia del tráfico. Determine los requisitos de su carril y evalúe las condiciones ambientales locales. Presentar estos datos a un fabricante verificado garantiza que diseñarán la configuración perfecta para su proyecto. Una preparación rigurosa garantiza un despliegue del puente seguro, duradero y altamente eficiente.

Preguntas frecuentes

P: ¿Cuál es la luz máxima de un puente Compact 200 Bailey?

R: Por lo general, se extiende hasta 60,96 m (200 pies) para un solo tramo libre sin pilares intermedios. Sin embargo, la capacidad de carga disminuye significativamente en longitudes máximas. Debe utilizar configuraciones más pesadas de varias filas para mantener la integridad estructural en espacios amplios.

P: ¿Se puede reutilizar o reubicar un puente Compact 200?

R: Sí, el diseño modular articulado con pasadores permite un desmontaje completo. Puede extraer los pasadores, dividir el puente en sus paneles centrales e implementarlo en un sitio completamente nuevo. Esto lo hace muy rentable como activo temporal reutilizable.

P: ¿Cuánto tiempo lleva montar un puente C200?

R: El tiempo de montaje depende en gran medida de la longitud total, la configuración estructural y la experiencia de la tripulación. Un puente estándar de un solo carril de 30 metros a menudo se puede construir en 3 a 7 días. Este cronograma supone que usted cuenta con un equipo adecuadamente capacitado y una mínima maquinaria pesada.

P: ¿El C200 es compatible con las piezas originales de Bailey Bridge del Reino Unido o EE. UU.?

R: Debes extremar las precauciones. Si bien se derivan del diseño original, las tolerancias y grados de acero modernos varían según el fabricante. Mezclar piezas de diferentes épocas o proveedores es estructuralmente riesgoso. Los ingenieros generalmente desaconsejan mezclar componentes sin un análisis de ingeniería estricto e independiente.
