¿Cuál es la diferencia entre un puente ferroviario y un caballete ? ¿Son todos los puentes iguales? Cuando se trata de la infraestructura ferroviaria, los términos 'Puente de ferrocarril' y 'caballete' a menudo se usan indistintamente, pero no son lo mismo. Comprender la diferencia puede ser crucial para los ingenieros, los equipos de construcción y los planificadores de ferrocarriles. En esta publicación, exploraremos las diferencias clave entre un puente ferroviario y un caballete, incluidas sus estructuras, materiales y usos. También aprenderá sobre los beneficios únicos de los Trestles y cómo han dado forma a la construcción ferroviaria.

¿Qué es un puente ferroviario?

Definición de un puente ferroviario

Un puente ferroviario es una estructura diseñada para transportar vías de ferrocarril sobre varios obstáculos, como valles, ríos o carreteras. Estos puentes son cruciales para garantizar un viaje ininterrumpido para los trenes, que a menudo necesitan cruzar grandes brechas o terrenos inestables. Los componentes clave de un puente ferroviario incluyen la cubierta (donde corre el tren), la superestructura (que soporta la plataforma) y la subestructura (que mantiene el puente en su lugar). La cubierta generalmente consiste en rieles, corbatas y lastre, mientras que la superestructura puede incluir vigas, arcos o armaduras que proporcionan la fuerza necesaria. Los materiales comunes utilizados en los puentes ferroviarios incluyen acero, que ofrece alta resistencia y durabilidad, concreto por sus propiedades duraderas y, a veces, madera, especialmente en puentes mayores o más pequeños.

Tipos de puentes ferroviarios

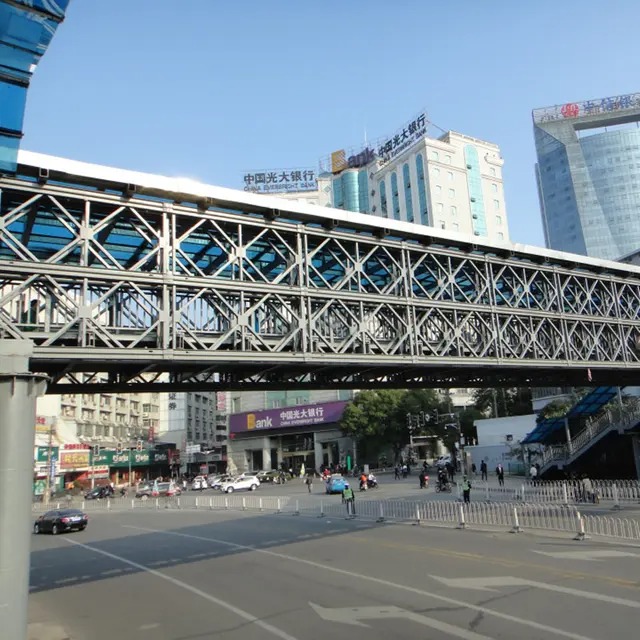

• Puentes de armadura : se construyen utilizando triángulos interconectados, que proporcionan una gran fuerza mientras usan menos material. Se usan comúnmente en áreas que necesitan tramos largos pero son rentables.

• Arch Bridges : estos usan una estructura curva para soportar el peso de manera eficiente, a menudo vista en rutas ferroviarias pintorescas o puentes más antiguos. Arch Bridges funcionan bien para áreas con bases fuertes, pero requieren ingeniería precisa.

• Puentes de suspensión : estos puentes dependen de cables suspendidos entre torres, que sostienen la cubierta. Por lo general, se usan para tramos más largos donde otros tipos de puentes no son factibles.

• Puentes de haz : el tipo de puente más simple, utilizando vigas horizontales soportadas en cada extremo. Los puentes de haz a menudo se usan para distancias cortas y proporcionan una solución rápida y directa.

Propósito de los puentes ferroviarios

Los puentes ferroviarios son necesarios para cruzar obstáculos naturales como ríos, valles y otras áreas donde no es factible construir una vía directa. Apoyan el peso del tren y aseguran su estabilidad, incluso sobre terreno desigual o resistente. Históricamente, los diseños de puentes ferroviarios han evolucionado desde estructuras de madera simples hasta formas avanzadas de acero y concreto. Los primeros puentes a menudo estaban hechos de madera o hierro, mientras que los puentes modernos usan hormigón y acero reforzados para transportar cargas más pesadas y abarcar distancias mayores.

¿Qué es un caballete?

Definición de caballete

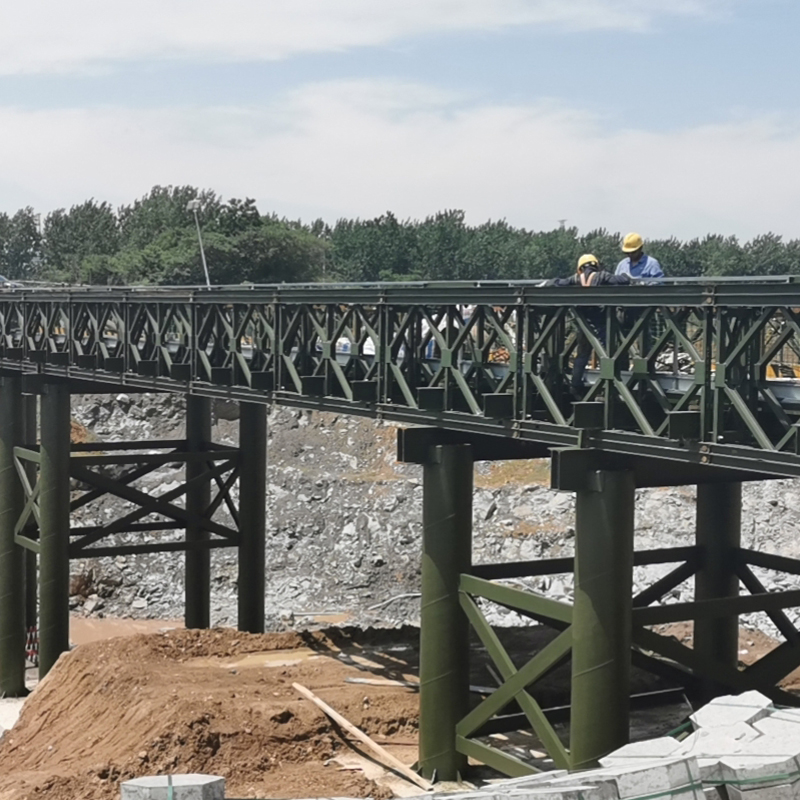

Un caballete es un puente marco compuesto por tramos cortos apoyados por postes verticales conocidos como bents o muelles. Estos soportes verticales están dispuestos en un patrón específico, creando una estructura resistente que puede contener cargas pesadas como trenes. El diseño de un caballete es simple pero efectivo. Los Bents están conectados con aparatos cruzados, que agregan estabilidad. La estructura abierta permite que pasen el aire y el agua, lo que lo hace ideal para ciertos entornos, como áreas pantanosas o propensas a las inundaciones.

Tipos de trestles

• Trazos de pila : hechos de soportes cilíndricos que se conducen profundamente en el suelo, los tiempos de pila son excelentes para áreas con suelo suave o inestable. Estos soportes cilíndricos proporcionan una base sólida, incluso en condiciones difíciles.

• Trestles de marco : construidos con soportes cuadrados y verticales, caballos de marco descansan sobre zapatas de concreto. Estos a menudo se usan donde el suelo es más estable, ofreciendo una base sólida para el puente.

• Variación del material : los tiempos se pueden hacer de madera, acero o concreto. La madera a menudo se usa para estructuras más antiguas o en ambientes menos exigentes, mientras que el acero y el concreto son más duraderos y adecuados para usos modernos y pesados.

Propósito de Trestles

Los caballetes se usan comúnmente para tramos cortos, especialmente sobre terreno desigual o cuerpos de agua. Su diseño es perfecto para áreas donde la construcción de puentes tradicionales sería demasiado costoso o poco práctico. Son especialmente útiles en áreas o valles pantanosos y bajos, donde el suelo no es lo suficientemente estable como para apoyar otros tipos de estructuras. El diseño del marco abierto de los caballetes ayuda a distribuir peso de manera eficiente, al tiempo que permite un mejor flujo de aire y movimiento del agua debajo de la estructura. Esto los hace ideales para condiciones ambientales donde es importante mantener el flujo de agua.

Diferencias clave entre un puente ferroviario y un caballete

Diferencias estructurales

Los caballetes están formados por tramos más cortos apoyados por postes verticales llamados Bents, que a menudo están espaciados de cerca. En contraste, los puentes ferroviarios pueden tener tramos mucho más largos que pueden no requerir soportes verticales a intervalos regulares. El marco de un caballete está abierto, lo que significa que puede ver a través de la estructura, permitiendo que el aire y el agua fluyan libremente. Esto es diferente de la mayoría de los puentes ferroviarios, como trusses o puentes de suspensión, que son estructuras sólidas diseñadas para proporcionar un soporte más robusto sobre los tramos más grandes.

Diferencias materiales

Los caballetes a menudo se construyen a partir de madera, que era históricamente más accesible y rentable. Sin embargo, los tiempos modernos también pueden estar hechos de acero o concreto, ofreciendo una mayor resistencia y durabilidad. Los puentes ferroviarios, por otro lado, generalmente están hechos de acero o concreto, diseñados para soportar cargas pesadas y abarcar mayores distancias. Estos materiales proporcionan durabilidad para el uso a largo plazo en varios entornos.

Funcionalidad

Los caballetes sirven a dos funciones principales: se usan como subestructuras para puentes más grandes o independientes como soportes para ferrocarriles. Los caballetes son ideales para tramos cortos en áreas con terreno desigual o inestable, como valles o humedales. Sin embargo, los puentes ferroviarios son versátiles y pueden satisfacer diversas necesidades de transporte. Están construidos para cruzar obstáculos más grandes como ríos o valles, no solo limitados a los ferrocarriles, y están diseñados para manejar el tráfico pesado o los diferentes tipos de vehículos.

Consideraciones de diseño

Los caballetes cuentan con breves tramos respaldados por publicaciones verticales, que funcionan bien para terrenos y entornos específicos. En comparación, los puentes ferroviarios vienen en varios diseños (arcos, armaduras o vigas) elegidos por su capacidad para manejar largos tramos y cargas pesadas en diferentes condiciones geográficas.

Contexto histórico y evolución

La historia de los trestles

El término 'Trestle ' ha existido durante siglos, particularmente en la construcción ferroviaria. Los caballetes se volvieron esenciales donde no se podían construir puentes debido a terrenos ásperos o inestables. Se usaron para elevar pistas sobre valles, pantanos y ríos, asegurando que los trenes pudieran pasar sobre los obstáculos de manera segura. En el pasado, los caballetes estaban hechos en su mayoría de madera. Este era el material más accesible, especialmente para los ferrocarriles tempranos. Con el tiempo, a medida que avanzaban los métodos de construcción, el acero y el concreto se convirtieron en materiales comunes para construir Trestles más fuertes y duraderos.

El desarrollo de puentes ferroviarios

Los puentes ferroviarios han evolucionado significativamente, especialmente después de la introducción de acero y concreto reforzado. Estos materiales permitieron a los ingenieros construir puentes mucho más grandes y más fuertes que podrían abarcar distancias mayores. Los puentes de acero, en particular, ofrecieron una fuerza muy necesaria para transportar los trenes más pesados ​​del siglo XX. A principios del siglo XX, las innovaciones en el diseño de puentes, como el desarrollo de puentes de armadura y suspensión, transformaron cómo se construyeron ferrocarriles en paisajes difíciles. Estos avances permitieron puentes más eficientes y duraderos, lo que hace que sea más fácil cruzar ríos y valles más grandes que anteriormente eran intransitables.

¿Por qué usar un caballete en lugar de un puente ferroviario?

Rentabilidad

Los caballetes a menudo son mucho más asequibles en comparación con los puentes ferroviarios más grandes, especialmente cuando se trata de tramos cortos. Son ideales para situaciones donde el costo es un factor significativo, como en entornos desafiantes. El marco abierto de un caballete reduce la cantidad de material necesario para soportar la estructura. Este diseño minimiza los costos, por lo que es una opción atractiva cuando se construye a distancias cortas o terrenos inestables.

Consideraciones de terreno

Los caballetes se destacan en áreas donde el terreno es desigual, pantanoso o pantanoso. Su diseño les permite construir en un terreno más suave donde los puentes tradicionales pueden luchar, ya sea debido al costo o la dificultad de la construcción. En ubicaciones con valles o arroyos más pequeños, un caballete a menudo es una mejor opción. Su flexibilidad en el diseño y el menor costo lo convierten en la opción preferida cuando otros tipos de puentes serían demasiado costosos o complicados de construir.

Beneficios específicos de ferrocarril

Los caballetes son más ligeros y rápidos de construir, especialmente en terrenos ásperos y desiguales. Esto los hace perfectos para ferrocarriles, donde la construcción de una estructura más masiva puede no ser necesaria o práctica. Los puentes ferroviarios, en contraste, se utilizan en ubicaciones que requieren más estabilidad estructural para soportar el tráfico pesado.

Ejemplos de puentes ferroviarios y trestles en uso

Puentes ferroviarios famosos

• Moodna Viaducto : ubicado en Nueva York, el viaducto de Moodna es un puente de caballete de acero utilizado para las operaciones ferroviarias. Se extiende a través de Moodna Creek y es un ejemplo notable de cómo se usan los tiempos para el transporte ferroviario en entornos desafiantes.

• Brooklyn Bridge : aunque no es un caballete, el puente Brooklyn es uno de los puentes de suspensión más emblemáticos del mundo. Conecta Manhattan y Brooklyn, mostrando el poder de los puentes de suspensión para abarcar largas distancias, incluso en áreas urbanas ocupadas.

Trestles famosos

• Tulip Trestle de Indiana Rail Road : este moderno puente de caballete todavía está en funcionamiento hoy. Con un amplio valle, sirve como un componente crítico de Indiana Rail Road, lo que demuestra el uso continuo de caballetes en los sistemas ferroviarios modernos.

• Mercedes, Texas, Pile Trestle : este caballete de pila soporta vías del ferrocarril sobre un área baja en Texas. Las pilas cilíndricas proporcionan un soporte sólido, por lo que es un excelente ejemplo de cómo los tiempos de caballos funcionan bien en condiciones pantanosas o pantanosas donde otros tipos de puentes pueden no ser factibles.

Conceptos erróneos comunes sobre los caballetes y los puentes ferroviarios

• Los caballetes versus los viaductos : los términos 'Trestle ' y 'Viaducto ' a menudo se usan indistintamente, pero no son lo mismo. Un viaducto generalmente consiste en tramos más largos apoyados por menos muelles más grandes. Está diseñado para espacios grandes como valles profundos, mientras que un caballete generalmente tiene tramos más cortos soportados por postes verticales muy espaciados. No todos los viaductos son un caballete, aunque pueden parecer similares en estructura.

• Los caballetes son solo para pequeños períodos : existe una creencia común de que los tiempos de caballos solo son útiles para los tramos cortos. Este es un concepto erróneo. De hecho, los tiempos largos todavía se usan hoy en día, especialmente para cruzar cuerpos anchos de agua o valles profundos. Los caballetes, cuando se construyen correctamente, pueden manejar distancias mucho más significativas de lo que muchos se dan cuenta.

Conclusión

En este artículo, exploramos las diferencias entre los puentes ferroviarios y los caballetes. Los caballetes son puentes rentables y estructurados abiertos ideales para terrenos desiguales, mientras que los puentes ferroviarios son más fuertes y construidos para tramos más grandes. Elegir entre ellos depende de factores como la ubicación, el costo y las necesidades específicas del terreno. Ambas estructuras tienen beneficios únicos para diferentes situaciones.

Preguntas frecuentes (preguntas frecuentes)

P: ¿Se pueden considerar todos los puentes ferroviarios?

R: No, no todos los puentes ferroviarios son Trestles. Los caballetes son tipos específicos de puentes con tramos más cortos y soportes verticales muy espaciados, mientras que otros puentes ferroviarios, como viaductos o puentes de suspensión, utilizan diferentes diseños estructurales para tramos más grandes.

P: ¿Cómo se mantiene un caballete en comparación con un puente ferroviario?

R: Los caballos generalmente requieren un mantenimiento más frecuente debido a su marco abierto y material (a menudo madera). Los puentes ferroviarios, hechos de materiales más duraderos como el acero o el concreto, pueden requerir un mantenimiento menos frecuente pero más intensivo, especialmente para estructuras más grandes.

P: ¿Se usan comúnmente los tiempos en los ferrocarriles modernos?

R: Sí, los caballetes todavía se usan en ferrocarriles modernos, particularmente en áreas donde su diseño es rentable e ideal para tramos cortos o terrenos desiguales, como áreas pantanosas o de valle.

P: ¿Cuál es el beneficio principal de usar un caballete en ferrocarriles sobre otros tipos de puentes?

R: Los tiempos son rentables, más fáciles de construir en terrenos desafiantes y usan menos material que los puentes más grandes, lo que los hace ideales para tramos cortos en entornos difíciles.

P: ¿Qué tipos de materiales se usan comúnmente para construir caballetes?

R: Los tiempos se pueden hacer de varios materiales, como madera, acero y concreto. La madera se usaba tradicionalmente para la rentabilidad, mientras que los caballetes modernos a menudo usan acero o concreto para una mayor resistencia y durabilidad.
