¿Cuál es la diferencia entre una armadura y un caballete? Una armadura y un caballete pueden parecer similares, pero sirven roles distintos en la construcción. ¿Alguna vez te has preguntado cómo difieren en diseño y aplicación? En esta publicación, desglosaremos las diferencias entre estas dos estructuras, explicaremos sus propósitos y lo ayudaremos a decidir cuándo cada uno es el más adecuado para su proyecto.

¿Qué es una armadura?

Propósito de una armadura

Una armadura es un marco hecho de elementos interconectados, principalmente utilizando formas triangulares. Estas unidades triangulares ayudan a distribuir peso de manera eficiente en los tramos largos, lo que las hace perfectas para soportar cargas pesadas a grandes distancias. Las armaduras se usan comúnmente en estructuras donde la estabilidad y la resistencia son cruciales, como puentes o edificios grandes.

Materiales utilizados para trusses

Las armaduras se pueden hacer de diferentes materiales, dependiendo de su aplicación. La madera, el acero y el concreto se usan comúnmente, con cada material que impacta la capacidad de peso, la flexibilidad y el uso previsto de la armadura. Las armaduras de acero a menudo se encuentran en construcciones a gran escala, mientras que la madera es más común en los techos residenciales.

Tipos comunes de trusses

• Armaduras triangulares: estas armaduras son ampliamente utilizadas para techos inclinados inclinados en edificios residenciales e industriales. Su forma triangular distribuye eficientemente el peso, lo que los hace ideales para techos que necesitan soportar cargas significativas en tramos largos, como en almacenes o hogares con áticos.

• Armaduras trapezoidales: estos se encuentran comúnmente en diseños de puentes y grandes estructuras de techos. La forma trapezoidal ayuda a crear una distribución de carga estable y equilibrada, por lo que es adecuada para tramos más largos, como en puentes de carreteras, terminales de aeropuerto y grandes edificios comerciales.

• Archillas de acorde paralela: se usa en la construcción de puentes y para talleres que necesitan resistencia al viento adicional, las armaduras de acorde paralela están diseñadas para proporcionar apoyo a largas distancias. Su forma uniforme les permite tener cargas pesadas, a menudo utilizadas en estructuras elevadas como puentes peatonales, techos de fábrica y torres resistentes al viento.

Ejemplos de usos de armadura

• Vestidos del puente: se utiliza para apoyar las carreteras y los ferrocarriles.

• Estructuras del techo: especialmente para techos grandes y inclinados en edificios industriales.

• Torres de transmisión: para sostener líneas eléctricas sobre grandes áreas.

• Sistemas de grúas: las armaduras admiten estructuras de grúas en entornos industriales.

• Talleres industriales: brindan soporte para grandes espacios interiores abiertos.

Tipos de puentes de armadura

• A través de las armaduras: donde la cubierta se coloca debajo de la estructura de la armadura.

• Cuerdas de cubierta: donde la cubierta se encuentra sobre la armadura, ocultando los elementos estructurales debajo.

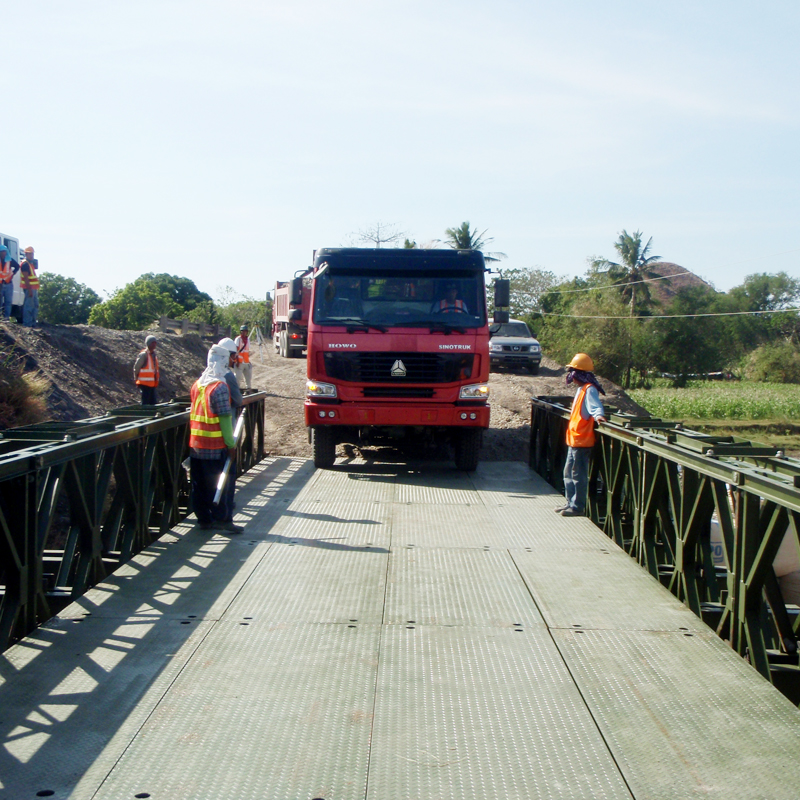

• Puentes de Bailey: estos puentes portátiles y prefabricados a menudo se usan para cruces temporales o reparaciones de emergencia.

¿Qué es un caballete?

Propósito de un caballete

Un caballete es un tipo de estructura de soporte, ya sea temporal o permanente, compuesta de postes verticales conectados por vigas horizontales. Se usa comúnmente para admitir plataformas, cubiertas u otras estructuras elevadas sobre el suelo. Los tiempos es esencial en la construcción, los andamios e incluso en algunos diseños de puentes, que ofrecen estabilidad y una base sólida.

Materiales utilizados para Trestles

Se pueden hacer caballitos de madera, acero o concreto. La elección del material depende de factores como el costo, los requisitos de carga y el medio ambiente. El acero y el concreto son ideales para estructuras permanentes de servicio pesado, mientras que la madera a menudo se usa para soportes temporales o aplicaciones más pequeñas.

Componentes estructurales clave de los caballetes

• Postes/columnas: componentes verticales que tienen el peso de la estructura y proporcionan soporte.

• Vigas/vigas: elementos horizontales que conectan los postes, distribuyendo la carga de manera uniforme.

• Marcos doblados: marcos modulares utilizados en la construcción, lo que ayuda a extender el peso en toda la estructura.

Ejemplos de usos de caballete

• Soportes de puente: los tiempos se usan comúnmente como parte de las estructuras de puentes, especialmente para tramos más cortos.

• Andamios: los caballetes actúan como apoyo para el andamio en los proyectos de construcción, proporcionando una plataforma segura para los trabajadores.

• Plataformas de construcción: se utiliza para elevar las estructuras durante la construcción, dando a los trabajadores una superficie de trabajo estable.

• Soportes temporales para el equipo: cuando el equipo debe elevarse para el mantenimiento o la instalación, los caballetes proporcionan una plataforma segura y resistente.

• Plataformas de acceso: utilizado en entornos industriales o sitios de construcción para dar a los trabajadores acceso a áreas altas de manera segura.

Diferencias clave entre una armadura y un caballete

Función y aplicación

• Camismo: una armadura está diseñada para distribuir cargas de manera eficiente en tramos largos. A menudo se usa en puentes, grandes edificios y otras estructuras donde las cargas pesadas deben ser soportadas a través de amplias distancias. Las armaduras son especialmente útiles para proyectos que requieren estabilidad y fuerza en vastas áreas.

• Castreador: un caballete tiene un propósito diferente. Se usa principalmente para elevar las estructuras, ya sea temporal o permanentemente. Los caballetes brindan soporte estable para plataformas, cubiertas o proyectos de construcción, a menudo utilizados en andamios, sitios de construcción o soportes de puentes. Se trata menos de distancias de abarcación y más de proporcionar un soporte sólido y elevado.

Diseño estructural y forma

• Azulte: Una armadura está compuesta de unidades triangulares interconectadas. Estos triángulos ayudan a distribuir peso de manera uniforme a través de la estructura, haciéndolo fuerte y estable. El diseño permite que las armaduras abarcan largas distancias, lo que respalda las cargas pesadas de manera eficiente.

• Trasto: un caballete está compuesto de postes verticales conectados por vigas horizontales. Ofrece soporte modular, pero es más limitado en el tramo en comparación con una armadura. El diseño es ideal para proporcionar un soporte elevado en construcción o plataformas temporales, pero no abarca lo más que puede.

Longitudes del tramo y distribución de carga

• Azulamiento: las armaduras están diseñadas para abarcar distancias más largas. Sus unidades triangulares ayudan a distribuir peso de manera uniforme, lo que les permite manejar cargas más grandes en mayores tramos. Esto los hace ideales para puentes, techos y otras estructuras grandes que requieren tramos largos y estables.

• Trasto: los caballos, por otro lado, se usan para tramos más cortos. Su diseño modular es adecuado para soportar plataformas o mazos más pequeñas, generalmente en construcción o aplicaciones temporales. Los caballetes no cubren distancias tan largas como las armaduras, sino que brindan un fuerte apoyo para longitudes más cortas.

Complejidad y costo de la construcción

• Cams: diseñar y construir una armadura es más complejo, lo que requiere cálculos y planificación cuidadosos. Sin embargo, son más eficientes en materiales, especialmente para largos períodos. El diseño intrincado los hace más costosos de construir, pero ideales para estructuras grandes y pesadas.

• Trasto: los caballetes son más simples de construir, lo que requiere un diseño menos detallado y menos materiales. Debido a su construcción directa, a menudo son más asequibles, especialmente para usos temporales o proyectos más pequeños donde la longitud del tramo no es un problema.

Selección de material para cada estructura

• Camisco: el acero es el material más utilizado para las armaduras porque puede soportar cargas pesadas a largas distancias. La fuerza y ​​la durabilidad del acero lo hacen ideal para proyectos a gran escala como puentes y edificios industriales.

• Trasto: los tiempos de los caballetes generalmente están hechos de madera o acero. La elección del material depende de cuánto tiempo se necesita la estructura y el peso que debe soportar. La madera a menudo se usa para tiempos temporales, mientras que el acero se elige para aplicaciones más permanentes o pesadas.

Armaduras y trestles en la construcción del puente

Puentes de armadura

Los puentes de armadura se construyen utilizando elementos triangulares interconectados para soportar el tráfico o los ferrocarriles. Su diseño les permite abarcar largas distancias mientras llevan cargas pesadas. Los puentes de armadura de acero son especialmente duraderos y fuertes, lo que los hace perfectos para proyectos de infraestructura a gran escala como puentes de carreteras y cruces ferroviarios.

Puentes de caballete

Los puentes de caballete consisten en una serie de tramos cortos, cada uno respaldado por múltiples caballetes. Estos puentes a menudo se usan en áreas con suelo inestable o donde no se necesitan tramos más largos. Los caballetes también brindan soporte temporal para otros tipos de puentes, incluidas las armaduras, durante la construcción o reparaciones.

Comparando sus roles en la infraestructura moderna

Las armaduras y los caballetes juegan un papel importante en la construcción de puentes, pero tienen diferentes propósitos. Las armaduras se usan típicamente para largos tramos y aplicaciones de servicio pesado, mientras que los tiempos de caballos son más adecuados para tramos más cortos o como soportes temporales durante la construcción.

Ejemplos de usos de puentes históricos y modernos

• Uso histórico: en el siglo XIX, los caballetes de madera y hierro se usaban comúnmente en las redes ferroviarias.

• Uso moderno: hoy en día, los tiempos de acero y concreto a menudo se usan para unir valles profundos o tierra inestable, mientras que los puentes de armadura siguen siendo la opción de referencia para abarcar grandes distancias.

Elegir la estructura correcta: Truss vs. Trestle

Cuando usar una truss

• Para tramos largos: las armaduras son perfectas cuando necesita cubrir grandes distancias, como en puentes o edificios de techo ancho.

• Cuando se necesita una mayor distribución de carga: el diseño triangular ayuda a distribuir un peso uniformemente en la estructura, haciendo que las trusses sean ideales para aplicaciones de servicio pesado.

• En la construcción de servicio pesado como los puentes: las armaduras están construidas para proyectos difíciles, como puentes de carreteras, donde la durabilidad y la fuerza son críticas.

• En la infraestructura permanente que requiere alta resistencia: para las estructuras destinadas a durar, como las torres de transmisión, las armaduras ofrecen la resistencia y la estabilidad requeridas.

Cuando usar un caballete

• Para estructuras o plataformas temporales: los caballetes a menudo se usan en sitios de construcción para proporcionar un soporte rápido y fácil.

• En los sitios de construcción o áreas con suelo inestable: los tiempos son excelentes para las áreas donde el suelo es demasiado inestable para las bases tradicionales.

• Cuando los tramos más cortos son suficientes: son perfectos para proyectos más pequeños o cuando los tramos largos no son necesarios.

• En plataformas de andamios o acceso: los tiempos se pueden usar para crear plataformas de trabajo estables, dando a los trabajadores acceso a áreas de alto o difícil de alcanzar.

Consideraciones de diseño

Eficiencia estructural y seguridad

Las armaduras son conocidas por su eficiencia en la distribución de cargas de manera uniforme, lo que las hace ideales para estructuras a gran escala como puentes y edificios de gran altura. Su diseño triangular asegura la fuerza mientras usa material mínimo. Por otro lado, los caballetes proporcionan seguridad a través del soporte modular, lo que los hace perfectos para estructuras temporales. Sin embargo, son más limitados en su capacidad de carga y longitud del transejas en comparación con las armaduras.

Durabilidad material y factores ambientales

Las armaduras de acero son increíblemente duraderas y pueden resistir condiciones climáticas duras, lo que las hace perfectas para una infraestructura duradera. Los caballetes, aunque rentables, pueden requerir más mantenimiento, especialmente si están hechos de madera. En áreas con fuertes lluvias, humedad o temperaturas extremas, la madera puede degradarse más rápido, mientras que los caballos de acero o concreto duran más pero son más caros.

Consideraciones de costos para proyectos grandes y pequeños

Las armaduras tienden a ser más caras debido a su complejo diseño y sus necesidades materiales. Sin embargo, son más rentables a largo plazo cuando se usan en grandes tramos, ya que reducen la necesidad de columnas de soporte frecuentes. Los caballetes son más simples de diseñar y construir, lo que los hace más amigables con el presupuesto para proyectos más pequeños o usos temporales, pero es posible que no ofrezcan los mismos beneficios a largo plazo que las armaduras en aplicaciones a gran escala.

Conclusión

Si bien las armaduras y los tiempos pueden parecer similares, sus diferencias en el diseño, la función y la aplicación son significativas. Las armaduras, construidas con elementos triangulares interconectados, están diseñadas para tramos largos y pueden distribuir eficientemente cargas pesadas a grandes distancias. Esto los hace ideales para estructuras grandes y permanentes como puentes y edificios de gran altura. Por otro lado, los caballetes consisten en postes verticales y vigas horizontales, proporcionando un soporte modular que es más adecuado para estructuras temporales o tramos más cortos. Comprender los distintos beneficios y limitaciones de cada uno puede guiar una mejor toma de decisiones en la construcción y el diseño, asegurando que se elija el marco correcto para las necesidades específicas del proyecto.

Preguntas frecuentes: ¿Cuál es la diferencia entre una armadura y un caballete?

P: ¿Cuál es la función principal de una armadura?

R: Una armadura está diseñada para distribuir cargas de manera eficiente en tramos largos, por lo que es ideal para grandes estructuras como puentes y techos.

P: ¿Se pueden usar los tiempos para los tiempos para proyectos a gran escala?

R: Los tiempos se usan generalmente para tramos más cortos o estructuras temporales. Son más adecuados para las necesidades de apoyo temporal o a pequeña escala.

P: ¿Por qué las armaduras son más complejas para construir que Trestles?

R: Las armaduras requieren intrincados cálculos de diseño debido a su uso de elementos triangulares para distribuir cargas, mientras que los caballetes son más simples y más modulares.

P: ¿Qué materiales se usan comúnmente en armaduras y trestles?

R: Las armaduras están comúnmente hechas de acero para resistencia, mientras que los tiempos se pueden construir a partir de madera, acero o concreto dependiendo del uso.

P: ¿Cuándo debo usar una armadura sobre un caballete?

R: Use una armadura para tramos largos, aplicaciones de servicio pesado o infraestructura permanente, mientras que un caballete es mejor para apoyo temporal o tramos más cortos.
