En zonas de trabajo restringidas, sitios de recuperación de desastres y mejoras de infraestructura urbana, la construcción de puentes estándar a menudo no es viable. Las limitaciones de tiempo y espacio exigen constantemente alternativas inmediatas y flexibles. Los ingenieros de proyectos y los planificadores de emergencias se enfrentan a un desafío logístico crítico. Requieren una infraestructura modular que cumpla con los estrictos estándares del Departamento de Transporte (DOT) estatal. Además, necesitan que estos sistemas se implementen sin depender de áreas de preparación masivas ni alterar los ecosistemas locales. Las estructuras tradicionales de hormigón o acero permanentes simplemente tardan demasiado en movilizarse y construirse bajo tal presión.

Esta guía proporciona una evaluación técnica de las soluciones modernas de ingeniería modular. Detalla cómo el diseño del Compact 321 aborda requisitos específicos de carga, luz y cumplimiento en varios escenarios de tráfico temporal. Aprenderá exactamente cómo hacer coincidir las capacidades estructurales con las restricciones complejas del sitio. También exploraremos puntos de referencia de seguridad esenciales para rutas peatonales, tránsito de vehículos comerciales y despliegues de respuesta rápida a emergencias.

Conclusiones clave

• Implementación versátil: el diseño del Compact 321 escala eficientemente desde corredores peatonales livianos hasta tránsito de vehículos comerciales pesados.

• Adaptabilidad específica del sitio: Los componentes modulares permiten un montaje rápido en calles urbanas estrechas o zonas de desastre inestables con un mínimo de equipo pesado.

• Cumplimiento riguroso: Los sistemas deben evaluarse según los criterios de diseño locales del DOT, los estándares de zona de trabajo MUTCD y las clasificaciones de carga HL-93 para garantizar la seguridad legal y operativa.

• Mitigación de riesgos: la implementación exitosa depende en gran medida de una evaluación precisa del sitio previa a la construcción, particularmente en lo que respecta a la ingeniería de pilares y la logística de preparación.

El papel de un puente de tráfico temporal en entornos restringidos

Los desvíos estándar provocan retrasos inaceptables en las redes de respuesta a emergencias. Interrumpen los horarios de tránsito comercial y cortan rutas peatonales activas. Los proyectos ubicados en corredores urbanos estrechos o áreas ecológicamente sensibles requieren soluciones que dejen una huella mínima. Los cierres prolongados de carreteras frustran a las comunidades locales y paralizan el comercio regional. Para evitar estos cuellos de botella, los ingenieros necesitan un puente de tráfico temporal altamente confiable para mantener el tráfico fluyendo de manera segura durante las fases prolongadas de construcción.

El diseño modular de paneles con pasadores ofrece distintas ventajas mecánicas sobre la construcción de puentes tradicionales. Caracterizado por sus piezas intercambiables diseñadas con precisión, el sistema presenta una relación resistencia-peso excepcionalmente alta. Los equipos de construcción pueden realizar instalaciones rápidas de lanzamiento en voladizo directamente desde un banco. Pueden ensamblar y empujar la estructura a través de grandes espacios sin necesidad de soportes en el agua. Esta metodología protege las vías fluviales sensibles que se encuentran debajo y evita demoras complejas en los permisos ambientales asociadas con la colocación de pilotes.

Una implementación exitosa debe lograr tres métricas de rendimiento principales:

1. Minimiza por completo la interrupción del tráfico manteniendo las capacidades de las rutas originales y evitando desvíos locales severos.

2. Cumple con estrictos estándares de seguridad reglamentarios, incluido el cumplimiento de la Ley de Estadounidenses con Discapacidades (ADA) para el uso de peatones y los límites legales de carga para vehículos pesados.

3. Cumple estrictamente los estrictos cronogramas del proyecto, lo que garantiza que la construcción de la línea principal se mantenga según lo programado.

Categorización del sistema de puente Compact 321 por aplicación

Transporte peatonal y activo

Los equipos de proyecto a menudo se centran en encaminar de forma segura el tráfico peatonal y ciclista alrededor de las zonas de construcción activa. Deben guiar con seguridad a los usuarios vulnerables sobre obstáculos naturales, trincheras o carreteras transitadas. Una configuración bien diseñada de puente peatonal Bailey maneja fácilmente estas demandas específicas. Las especificaciones técnicas para estas aplicaciones utilizan plataformas altamente especializadas. Comúnmente verá revestimientos antideslizantes y paneles de superficie cerrada para evitar riesgos de tropiezo. Los ingenieros también instalan barandillas de seguridad de alta visibilidad y parapetos especializados para proteger a ciclistas y peatones del riesgo de caídas.

Al especificar una configuración para peatones, debe garantizar el cumplimiento estricto de los requisitos de pendiente y ancho de la ADA durante su evaluación. Las rampas no pueden exceder límites de pendiente específicos y los anchos libres deben acomodar sillas de ruedas que se cruzan entre sí. Abordar la mitigación de vibraciones al principio de la fase de diseño. Los paneles adecuadamente rígidos garantizan la comodidad del usuario y evitan balanceos inquietantes durante el tráfico peatonal intenso.

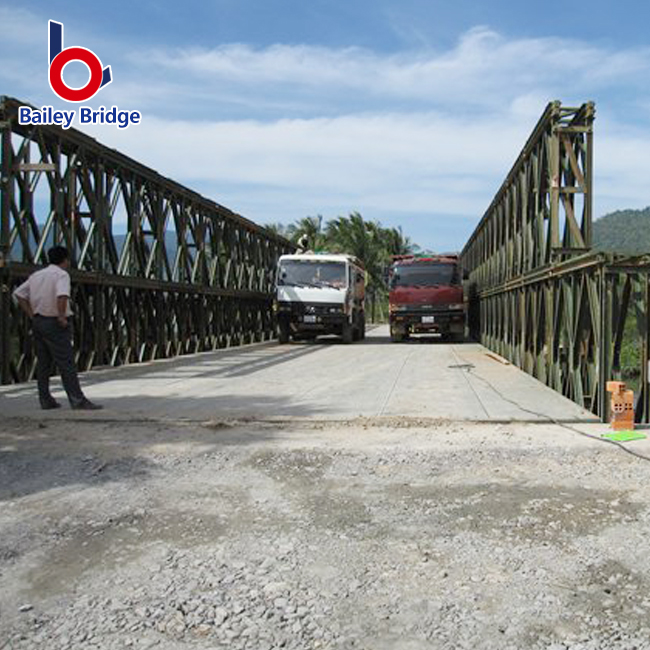

Tráfico de vehículos comerciales y de construcción

Los ingenieros de carreteras deben mantener un flujo constante de tráfico local, carga regional y equipo de construcción pesado. Obligar a los camiones pesados ​​a tomar desvíos residenciales provoca enormes dolores de cabeza logísticos y daños en las carreteras. Puede superar este obstáculo especificando configuraciones modulares de varios carriles. Las plataformas de acero de alta resistencia y las ubicaciones de los espejos de popa fuertemente reforzados soportan enormes pesos dinámicos. Estos componentes se unen para crear una plataforma rígida capaz de absorber tensiones continuas.

Siempre verifique que el sistema se adapte a las cargas de impacto dinámicas causadas por el frenado y la aceleración de los camiones. Verifique las especificaciones requeridas de carga en carretera (HL-93) exigidas por la Asociación Estadounidense de Funcionarios Estatales de Carreteras y Transporte (AASHTO). Haga coincidir estas clasificaciones estructurales con configuraciones de ejes DOT estatales específicas para garantizar el cumplimiento legal. Nunca confíe en afirmaciones genéricas de capacidad al enrutar carga comercial.

• Mejores prácticas: solicite a su proveedor que le proporcione dibujos de ingeniería estampados específicos del estado para su aplicación de servicio pesado.

• Error común: no tener en cuenta el radio de giro de los remolques comerciales largos en los accesos al puente, lo que provoca colisiones con los rieles laterales.

Respuesta de emergencia y despliegue rápido

Los desastres naturales, los deslaves repentinos y las fallas estructurales requieren la restauración inmediata del acceso. Las comunidades aisladas dependen en gran medida de despliegues rápidos después de tormentas severas. La utilización de componentes de stock permite una movilización excepcionalmente rápida. Las cuadrillas pueden transportar piezas en camiones de plataforma estándar e instalar estas estructuras directamente sobre estructuras dañadas existentes. También encajan perfectamente en perfiles de calles estrechas donde los equipos de construcción pesados ​​tradicionales simplemente no pueden maniobrar.

Evalúe minuciosamente la red logística de emergencia del proveedor elegido. En escenarios de desastre, las piezas deben llegar en cuestión de horas, no de semanas. El sistema debe ensamblarse rápidamente utilizando un mínimo de mano de obra. Para colocar los paneles y los travesaños sólo debería ser necesario un equipo de elevación ligero, como una carretilla elevadora todoterreno estándar o una pequeña excavadora hidráulica.

Dimensiones centrales de evaluación para tomadores de decisiones

Capacidad estructural versus longitud del tramo

Cada cruce temporal requiere un cuidadoso análisis de ingeniería. Los tramos libres más largos requieren naturalmente vigas estructurales más profundas. Para cruzar ríos anchos o barrancos profundos, los ingenieros pueden necesitar configuraciones de paneles de varios pisos o varias filas. Agregar filas y niveles tiene un gran impacto en el peso muerto total de su sistema de puente Compact 321 . En consecuencia, las estructuras más pesadas exigen una resistencia de los pilares significativamente mayor para evitar la falla del suelo. Solicite siempre tablas de carga específicas al fabricante. Asegúrese de que estos gráficos coincidan perfectamente con la longitud exacta de su tramo y el tipo de tráfico previsto.

Análisis de configuración estructural

Restricciones de modularidad y huella

Debe realizar una evaluación logística rigurosa antes de que el acero llegue al sitio. Evalúe el tamaño físico de los componentes modulares en comparación con su área de preparación disponible. Verifique los radios de giro de los vehículos de transporte que circulan por su zona de trabajo activa. Muchas áreas urbanas restringen severamente que los camiones grandes de plataforma giren en las esquinas.

A continuación, evalúe su mecánica de lanzamiento estructural. Determine si su sitio permite un lanzamiento en voladizo tradicional, que requiere un amplio espacio detrás del pilar para ensamblar el puente y la nariz de lanzamiento. Si los edificios o acantilados prohíben el lanzamiento en voladizo, evalúe si es factible y seguro colocar una grúa de carga pesada.

Estándares de cumplimiento y seguridad

La alineación regulatoria sigue siendo no negociable para los proyectos de infraestructura pública. Asegúrese de que el diseño del sistema se alinee con precisión con las especificaciones AASHTO para estructuras temporales. Debe seguir de cerca los criterios de diseño locales del DOT, ya que algunos estados exigen plataformas más gruesas o alturas de barandillas específicas. Además, cumpla estrictamente con las pautas de control de tráfico temporal del Manual sobre dispositivos uniformes de control de tráfico (MUTCD). La señalización adecuada, las barreras de acceso y los marcadores reflectantes protegen tanto al público conductor como al personal de construcción.

Realidades de implementación y riesgos de instalación

En última instancia, las condiciones geotécnicas dictan el éxito de su instalación. En realidad, un puente modular es tan fuerte como su base. Debe evaluar de forma transparente la capacidad de carga del suelo al principio de la fase de planificación. Determine la necesidad de estribos de hormigón diseñado, rejas de acero o vigas de distribución de madera. Ignorar las pruebas del suelo en escenarios de emergencia a menudo conduce a un asentamiento peligroso de los pilares, lo que hace que todo el sistema de vigas se hunda bajo cargas de vehículos pesados.

Los cuellos de botella en la puesta en escena y el montaje arruinan los plazos ajustados de los proyectos. La falta de un área de colocación adecuada provoca graves retrasos en la instalación. Debe trazar exactamente dónde descansarán los componentes en el momento de la entrega. Si las cuadrillas tienen que mover los paneles varias veces para despejar los caminos, las horas de trabajo aumentarán rápidamente.

La durabilidad del mantenimiento es muy importante para implementaciones temporales a largo plazo. Si planea dejar la estructura en su lugar durante uno a tres años, evalúe su resistencia a la corrosión. Verifique la calidad de la galvanización en caliente de todos los miembros de acero. Establezca un programa de mantenimiento estricto y documentado para inspeccionar los paneles de la plataforma, apretar los tirantes estabilizadores y verificar todas las conexiones de pasadores principales.

Lógica de preselección y próximos pasos en materia de adquisiciones

Alquiler versus compra

Quienes toman decisiones en materia de infraestructura a menudo debaten entre alquilar o comprar equipos. El alquiler es una solución ideal y flexible para proyectos individuales a corto y medio plazo. Generalmente los definimos como implementaciones de derivación que duran menos de 24 meses. Los alquileres también funcionan perfectamente como medidas provisionales de emergencia mientras diseña una estructura permanente. Por el contrario, las compras resultan muy ventajosas para las entidades gubernamentales. Los DOT estatales, los municipios de los condados y los grandes contratistas civiles con necesidades recurrentes de respuesta a emergencias se benefician enormemente de poseer su inventario. Ser propietario de componentes prepara a sus equipos para el despliegue inmediato cuando ocurra el próximo desastre.

Criterios de evaluación de proveedores

Priorice a los socios de fabricación que brinden soporte de ingeniería interno integral. Busque proveedores que ofrezcan capacidades de dibujo estampado diseñadas específicamente para las regulaciones de su estado. Los manuales de instalación claros y visuales evitan la confusión en el sitio y mantienen a las cuadrillas seguras. Además, los proveedores que ofrecen servicios de asesoramiento técnico in situ reducen drásticamente los riesgos de montaje. Tener un técnico de puentes experimentado que guíe a su equipo local evita costosos retrabajos.

Próximo paso procesable

Realice inmediatamente un estudio minucioso del sitio previo a la construcción. Debe definir el intervalo de limpieza exacto requerido de banco a banco. Describa los anchos de carril requeridos y las clasificaciones de carga de vehículos anticipadas. Finalmente, mida con precisión las dimensiones de su área de preparación antes de solicitar formalmente cotizaciones de ingeniería a los proveedores.

Conclusión

• Los sistemas modulares diseñados evitan los cuellos de botella críticos de la infraestructura de manera efectiva cuando se especifican con precisión en función de las realidades del sitio y la carga.

• Una minuciosa preparación geotécnica y pruebas del suelo evitan que los cimientos se asienten peligrosamente durante el tránsito de vehículos pesados.

• Cumplir estrictamente con las pautas estatales del DOT y las normas de seguridad de MUTCD protege tanto a los equipos de construcción como a los usuarios públicos.

• La planificación previa de las áreas de preparación y la mecánica de lanzamiento elimina costosas demoras en el montaje en espacios urbanos reducidos.

El éxito depende enteramente de combinar las capacidades del hardware modular con una preparación rigurosa del sitio. Póngase en contacto con nuestro equipo de ingeniería hoy para programar una evaluación de carga específica del sitio o solicite especificaciones técnicas integrales adaptadas perfectamente a su próximo proyecto de infraestructura.

Preguntas frecuentes

P: ¿Cuál es la luz libre máxima de un sistema de puente Compact 321?

R: Los claros libres máximos dependen completamente de la clase de carga requerida. Las configuraciones de peatones pueden extenderse mucho más que las configuraciones de vehículos pesados ​​sin necesidad de soportes intermedios. Al utilizar configuraciones estructurales de varias filas y varios niveles, los ingenieros pueden alcanzar con seguridad luces superiores a los 60 metros para el tráfico por carretera. Consulte siempre las tablas de carga del fabricante para conocer las capacidades de extensión específicas según sus requisitos de peso exactos.

P: ¿Se puede mejorar un puente peatonal Bailey para el tráfico de vehículos más adelante?

R: La modularidad tiene distintos límites de ingeniería. Si bien los paneles de armadura principales siguen siendo intercambiables, no se pueden simplemente conducir camiones sobre una configuración de peatones. Los travesaños, los paneles de acero de la plataforma y los estribos de los cimientos deben diseñarse específicamente para las cargas previstas de vehículos pesados ​​desde el primer día. Una actualización posterior suele requerir una reconstrucción estructural completa y nuevos cimientos.

P: ¿Cuánto tiempo suele llevar instalar un puente de tráfico temporal?

R: Los plazos de instalación varían según la complejidad estructural y la preparación del sitio. Las instalaciones de emergencia que utilizan componentes en stock pueden finalizar en tan solo unos días. Por el contrario, los proyectos comerciales planificados de gran envergadura pueden tardar varias semanas en ensamblarse y lanzarse. En última instancia, la preparación del sitio, la eficiencia del espacio de preparación y los tiempos de curado de los pilares de concreto dictan su cronograma de implementación realista.

P: ¿Cuáles son los requisitos básicos para un despliegue de emergencia?

R: Cada despliegue de emergencia requiere una capacidad de carga del suelo adecuada para evitar el asentamiento estructural. Dependiendo de las condiciones geotécnicas únicas, las cuadrillas pueden usar esteras de madera pesada, antepechos de concreto prefabricados o rejas de acero de ingeniería. Estos elementos estructurales distribuyen de forma segura las enormes cargas puntuales del puente en el suelo, garantizando una estabilidad absoluta durante los cruces de vehículos.
