Los proyectos de infraestructura conllevan riesgos increíblemente altos. Los constructores modernos deben equilibrar cuidadosamente las capacidades de carga pesada, las estrictas limitaciones del sitio, los presupuestos estrictos y la esencial durabilidad a largo plazo. Los modelos teóricos estudiados en entornos académicos a menudo parecen perfectos sobre el papel. Sin embargo, con frecuencia difieren enormemente de las exigentes realidades de la ingeniería civil comercial. En el terreno, un solo error de cálculo puede provocar graves retrasos, enormes excesos presupuestarios o fallos estructurales catastróficos. Los planificadores necesitan soluciones prácticas y probadas en el campo, en lugar de teorías abstractas, para mantener seguros a los usuarios públicos.

Esta guía proporciona un plan integral para la etapa de decisión diseñado para gerentes de proyectos, desarrolladores y planificadores municipales. Descubrirá exactamente cómo evaluar diseños estructurales complejos y tomar decisiones informadas sobre los materiales. También exploraremos métodos de adquisición eficientes para garantizar una construcción altamente resistente y a prueba de fallas desde el primer día.

Conclusiones clave

• Integridad estructural: La resistencia de un puente de celosía depende completamente de una triangulación eficiente, distribuyendo efectivamente las cargas muertas, vivas y ambientales entre los miembros de tensión y compresión.

• Variabilidad del diseño: la elección entre armaduras Pratt, Howe o Warren dicta la eficiencia del material y las capacidades de extensión según las necesidades específicas del proyecto.

• Eficiencia modular: el uso de sistemas prediseñados, como un puente de armadura Bailey, reduce drásticamente el tiempo de implementación y los riesgos de implementación sin sacrificar las capacidades de carga.

• Cumplimiento y retorno de la inversión: el éxito a largo plazo requiere un estricto cumplimiento de los estándares de ingeniería regionales (por ejemplo, AASHTO) y una selección estratégica de proveedores para minimizar el mantenimiento del ciclo de vida.

Mecánica central: ¿Qué hace que un puente de armadura sea "fuerte"?

Todo proyecto de ingeniería comienza definiendo el problema central del negocio. La ingeniería excesiva de una estructura desperdicia valiosos presupuestos municipales o privados. Por el contrario, la falta de ingeniería provoca una responsabilidad catastrófica y pone en peligro vidas. Su objetivo final es la optimización estructural pura. Necesita un diseño que funcione de manera confiable bajo estrés máximo sin inflar los requisitos de material.

La base de esta optimización reside en el poder de la triangulación. Las unidades triangulares rígidas forman la columna vertebral de un puente de armadura fuerte . A diferencia de los marcos rectangulares, los triángulos no se distorsionan cuando se someten a fuerzas intensas. Cuando aplicas peso a un rectángulo, se aplana fácilmente formando un paralelogramo. Los triángulos resisten inherentemente este efecto de corte. Bloquean la geometría en su lugar, transfiriendo el peso aplicado hacia los pilares de soporte.

Para comprender estas fuerzas, debemos distinguir entre tensión y compresión. Los componentes del puente actúan juntos para gestionar estas energías opuestas. Podemos desglosar la mecánica de la siguiente manera:

• Cuerdas superiores: estas vigas horizontales superiores generalmente soportan la compresión. El peso que empuja hacia abajo del tráfico aprieta a estos miembros.

• Cuerdas inferiores: estas vigas horizontales inferiores manejan la tensión. A medida que el puente se dobla ligeramente bajo el peso, los miembros inferiores se estiran hacia afuera.

• Miembros diagonales: conectan las cuerdas superior e inferior. Alternan entre tensión y compresión según el diseño geométrico específico.

Los ingenieros deben calcular dos categorías de peso principales. Las cargas estáticas representan el peso muerto del propio puente, incluidas las vigas de acero, las plataformas y los accesorios permanentes. Las cargas dinámicas representan pesos vivos y en movimiento, como el tráfico de viajeros, camiones de carga pesados ​​y multitudes de peatones. Sin embargo, la gravedad no es tu único enemigo. Las consideraciones de carga ambiental juegan un papel muy importante en los cálculos de tensión iniciales. Debe tener en cuenta la cizalladura lateral del viento en los valles expuestos. Debe diseñar para la actividad sísmica en zonas de falla. En climas más fríos, se debe calcular el peso exacto de la posible acumulación de nieve y hielo.

Evaluación de configuraciones de armadura primaria

Los compradores deben evaluar diferentes configuraciones estructurales para determinar qué sistema se ajusta a los parámetros específicos de su sitio. Ninguna geometría única resuelve todos los desafíos de ingeniería. Debe hacer coincidir el tipo de armadura con la longitud del tramo, los requisitos de carga y el presupuesto de material. Las tres soluciones más comunes dominan la ingeniería civil moderna.

El braguero Warren

La configuración de Warren utiliza una serie de triángulos equiláteros. Esta geometría minimiza el número total de miembros estructurales necesarios. Al eliminar las vigas verticales, se basa completamente en diagonales que alternan entre tensión y compresión. Es mejor para tramos más largos donde se debe priorizar la reducción de peso y la rentabilidad del material. Proporciona una excelente rigidez sin sobrecargar la base con una carga muerta excesiva.

La armadura Pratt

La configuración Pratt presenta miembros verticales y miembros diagonales inclinados hacia el centro del tramo. Bajo carga, los miembros verticales experimentan compresión, mientras que los miembros diagonales experimentan tensión. Debido a que el acero maneja la tensión excepcionalmente bien pero puede pandearse bajo una compresión intensa, hacer que los miembros diagonales más largos soporten la tensión es muy eficiente. Es mejor para aplicaciones vehiculares estándar. Con frecuencia verá este diseño en carreteras y vías fluviales municipales.

La armadura de Howe

La configuración de Howe parece un Pratt invertido. Los miembros diagonales se inclinan alejándose del centro. Aquí, los miembros verticales experimentan tensión, mientras que los miembros diagonales más largos soportan la compresión. Históricamente, los constructores utilizaban madera para las diagonales y hierro para las verticales. Hoy en día, los tramos de acero pesados ​​utilizan este diseño para aplicaciones específicas de alta tensión. Es mejor para tramos más cortos que enfrentan requisitos de carga concentrada y excepcionalmente pesada, como líneas ferroviarias de carga o rutas de transporte industrial pesado.

A continuación se muestra una tabla de referencia rápida que detalla las principales diferencias entre estas tres configuraciones estructurales estándar.

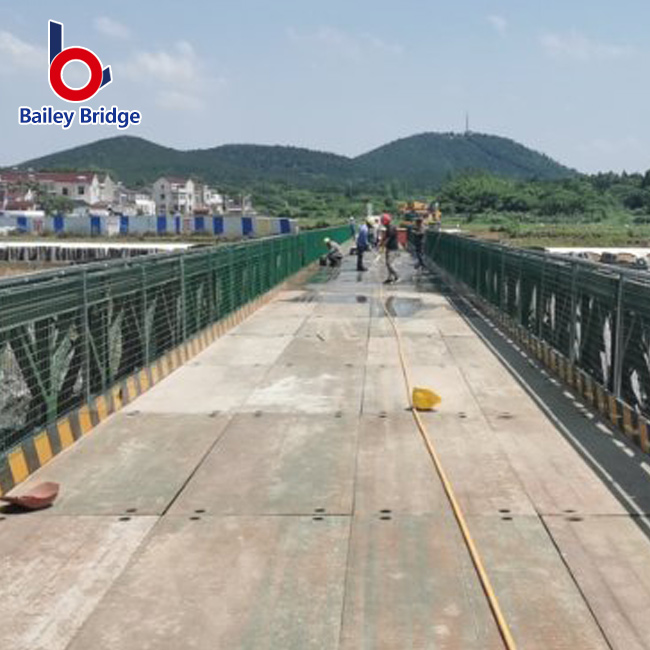

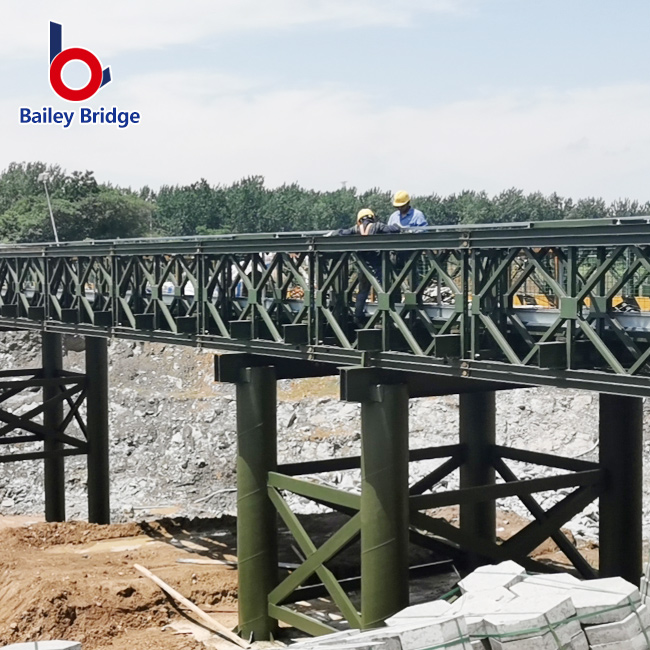

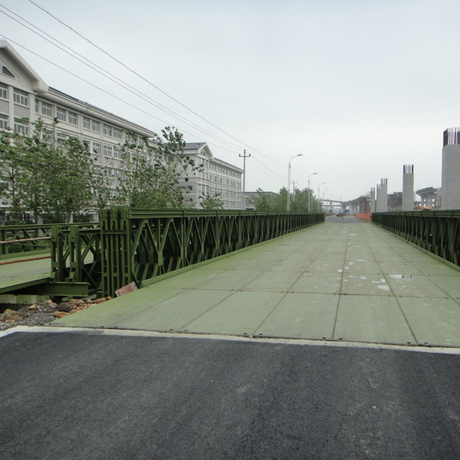

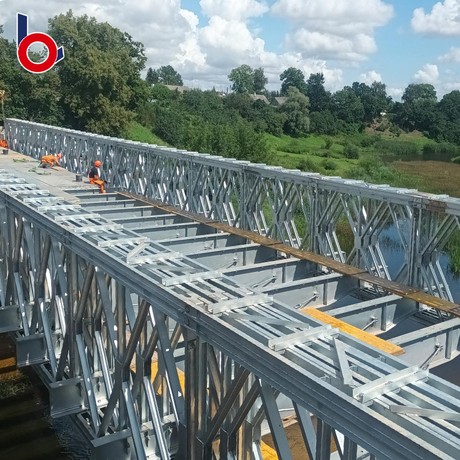

El papel de la construcción modular: el puente Bailey Truss

La construcción tradicional de puentes a menudo requiere estructuras hechas a medida y soldadas en el lugar. Este enfoque exige mucha mano de obra, clima favorable y plazos prolongados. Hoy en día, los planificadores estratégicos prefieren cada vez más los sistemas modulares prefabricados. Ofrecen una alternativa altamente viable y rentable para instalaciones tanto temporales como permanentes.

A la vanguardia de esta revolución modular se encuentra el puente de armadura bailey . Diseñado originalmente por Donald Bailey durante la Segunda Guerra Mundial para un despliegue militar rápido, este sistema ha evolucionado hasta convertirse en un elemento básico de la ingeniería civil comercial. Se trata de una estructura portátil prefabricada construida a partir de paneles intercambiables de acero de alta resistencia. Los equipos conectan estos paneles mediante pasadores de acero de alta resistencia, lo que elimina por completo la necesidad de realizar soldaduras complejas en el sitio.

Al evaluar un sistema modular, los gerentes de proyectos deben considerar tres dimensiones específicas de características y resultados:

1. Escalabilidad: las piezas estandarizadas siguen siendo totalmente intercambiables. Si las demandas de tráfico aumentan años después de la construcción inicial, puede reforzar la estructura. Agregar capas o filas adicionales de paneles laterales aumenta fácilmente la capacidad de carga de forma retroactiva.

2. Velocidad: Las cuadrillas pueden ensamblar estos puentes utilizando maquinaria pesada básica. No siempre se necesitan grúas enormes y especializadas. Esto reduce drásticamente las horas de trabajo totales, las interrupciones en el sitio y los tiempos de cierre de carreteras.

3. Casos de uso: sobresalen en escenarios de alta presión. Sirven como desvíos de emergencia ideales después de desastres naturales. Son perfectos para operaciones remotas de minería y tala que requieren acceso de camiones pesados. Además, funcionan brillantemente como infraestructura municipal de temporal a permanente.

Selección de materiales y estándares de cumplimiento

La selección del material estructural adecuado dicta la vida útil y la rutina de mantenimiento de su proyecto. Evaluamos materiales en función de la resistencia a la tracción bruta, la resistencia ambiental y el peso. La elección entre diferentes calidades de acero y aluminio cambia fundamentalmente el enfoque de la ingeniería.

El acero resistente a la intemperie, comúnmente conocido como Cor-Ten, proporciona una resistencia excepcionalmente alta. Desarrolla intencionalmente una pátina protectora de óxido con el tiempo. Esta capa oxidada sella el acero interior para evitar una mayor descomposición. Requiere un mantenimiento continuo notablemente bajo, lo que lo hace ideal para ubicaciones remotas o de difícil acceso. El acero galvanizado adopta un enfoque diferente. Los fabricantes sumergen los componentes de acero en zinc fundido. Esto crea la máxima durabilidad contra ambientes hostiles y corrosivos. Debe especificar estrictamente los componentes galvanizados para regiones costeras, áreas de alta salinidad o carreteras tratadas intensamente con sales descongelantes de invierno.

El aluminio estructural ofrece una alternativa distinta. Es notablemente ligero y naturalmente resistente a la corrosión. No se oxida como el acero sin tratar. Sin embargo, el aluminio cede bajo umbrales de peso más bajos en comparación con las aleaciones de acero pesado. Sirve como un material ideal para tramos peatonales, puentes de campos de golf o zonas ambientalmente sensibles que requieren instalaciones de bajo impacto.

Más allá de la química de los materiales, debe priorizar la seguridad y el cumplimiento. La ingeniería es una disciplina increíblemente estricta. Debe exigir dibujos de ingeniería estampados profesionalmente a ingenieros estructurales autorizados. El cumplimiento de las normas regionales de clasificación de carga, como el marco LRFD de la AASHTO (Asociación Estadounidense de Funcionarios Estatales de Carreteras y Transporte), sigue siendo absolutamente no negociable. Además, debe verificar rigurosas inspecciones de soldadura. Las fábricas deben utilizar pruebas ultrasónicas o radiográficas para confirmar que cada soldadura penetre correctamente sin bolsas de aire ocultas.

Realidades de implementación y riesgos de implementación

Un diseño en papel impecable no significa nada si no se ejecuta la implementación física. Las realidades sobre el terreno presentan desafíos enormes. Los gerentes de proyectos deben navegar por terrenos difíciles, climas volátiles y logística de maquinaria compleja.

La preparación geotécnica destaca como el factor de riesgo más crítico. Los tramos de acero más resistentes colapsarán si fallan los cimientos. Los ingenieros geotécnicos deben probar la capacidad de carga del suelo antes de verter los estribos. Si el suelo de los cimientos se desplaza o si los estribos de hormigón carecen del refuerzo adecuado de barras de refuerzo, toda la estructura queda comprometida. Debes asegurar la tierra antes de cerrar la brecha.

La logística y el transporte introducen otra capa de complejidad. Mover vigas de acero de gran tamaño a un lugar de trabajo remoto o de acceso restringido requiere una coordinación precisa. Es posible que necesite permisos especiales, escoltas en las carreteras o remolques especializados de varios ejes. En las regiones montañosas, las estrechas carreteras en zigzag pueden impedir por completo la entrega de vigas largas y continuas. Esta realidad obliga a menudo a los planificadores a utilizar diseños de paneles modulares.

Finalmente, debes seleccionar el método de lanzamiento adecuado. Las instalaciones de elevación con grúa son rápidas pero requieren acceso de equipo pesado directamente al lado del terraplén. Si el terreno es demasiado blando o empinado para soportar una grúa de 100 toneladas, debe girar. El lanzamiento en voladizo ofrece una alternativa brillante. Los equipos montan el puente en tierra firme detrás del estribo. Incorporan una "nariz de lanzamiento" ligera en la parte delantera. Usando rodillos y maquinaria pesada, empujan lentamente el puente a través del hueco. Este método en voladizo es muy común para los sistemas de paneles modulares.

Selección de su fabricante de puentes o socio de ingeniería

Garantizará fortaleza a largo plazo durante la fase inicial de adquisición y evaluación. Elegir un proveedor confiable para el diseño y la fabricación requiere un marco de decisión rígido. No base su decisión únicamente en la oferta inicial más baja. Está comprando una pieza crítica de infraestructura pública.

Busque capacidades cruciales de los proveedores. Un fabricante de primer nivel mantiene equipos internos de ingeniería y detalles. Deben emplear soldadores certificados por AWS y proporcionar fácilmente documentación transparente de Garantía y Control de Calidad (QA/QC). Además, necesitan un historial comprobado en la entrega del tipo de truss específico que necesita. Un proveedor especializado en pasarelas peatonales livianas podría carecer de la experiencia necesaria para fabricar una ruta maderera de transporte pesado.

Esté atento a las señales de alerta inmediatas durante el proceso de consulta:

• Proveedores que ofrecen vagas garantías de capacidad de carga en lugar de cálculos de ingeniería certificados.

• Empresas que carecen de personalización específica del sitio y tratan de imponer un producto genérico en una topografía única.

• Los proveedores no proporcionan manuales de instalación completos y fácilmente comprensibles ni orientación in situ.

Su siguiente paso inmediato es recopilar datos críticos. Aconseje a su equipo que prepare un estudio preliminar del sitio. Documente la longitud exacta del tramo, la capacidad de carga requerida y todas las restricciones de acceso al sitio. Presentar estos datos claros a un posible fabricante agiliza la consulta y genera cotizaciones preliminares muy precisas.

Conclusión

Construir una estructura transversal fuerte y confiable requiere una síntesis cuidadosa de múltiples disciplinas de ingeniería. Debes elegir la configuración geométrica correcta para gestionar la tensión y la compresión. Debe seleccionar materiales apropiados para el sitio capaces de resistir las amenazas ambientales locales. Al utilizar métodos de implementación eficientes, como la construcción modular, puede reducir significativamente las interrupciones en el sitio y las horas de mano de obra.

Nunca olvide que la fortaleza definitiva a largo plazo se garantiza durante la fase de adquisición. Una investigación minuciosa de su socio de fabricación previene fallas catastróficas y minimiza las cargas de mantenimiento a largo plazo. No puede permitirse el lujo de tomar atajos cuando la seguridad pública y la logística pesada dependen de su proyecto.

Tome medidas hoy para proteger su inversión en infraestructura. Póngase en contacto con un consultor de ingeniería especializado o solicite una evaluación de carga específica del sitio y una cotización detallada de un fabricante certificado.

Preguntas frecuentes

P: ¿Cuánto tiempo lleva montar un puente de armadura Bailey prefabricado?

R: Los tiempos de montaje dependen en gran medida de la longitud total del tramo y de las condiciones del sitio. Sin embargo, el rápido despliegue es una ventaja principal. Un equipo capacitado que utiliza maquinaria pesada básica a menudo puede ensamblar y lanzar una estructura modular estándar de un solo tramo en tan solo unos días o un par de semanas. Esto supera drásticamente las construcciones tradicionales soldadas a medida.

P: ¿Cuál es la luz máxima para un puente de armadura de acero estándar?

R: Un solo tramo libre sin soportes intermedios normalmente puede oscilar entre 50 y 300 pies, según la geometría específica y el peso del material. Sin embargo, puede ampliar la longitud total indefinidamente utilizando configuraciones de varios tramos. Al colocar pilares de hormigón intermedios en el canal o valle, puede conectar varios tramos sin problemas.

P: ¿Cómo se calcula la capacidad de carga de un puente de armadura?

R: Los ingenieros utilizan software avanzado que ejecuta análisis de elementos finitos (FEA) para simular fuerzas. Calculan cargas muertas (el peso de la estructura) frente a cargas vivas dinámicas (tráfico y factores ambientales). Deben garantizar estrictamente que estos cálculos cumplan con los códigos de transporte regionales, como las especificaciones AASHTO LRFD, para certificar los límites de peso exactos.

P: ¿Es más barato construir un puente con vigas de hormigón o un puente con armadura de acero?

R: Las vigas de hormigón generalmente tienen costos iniciales de material más bajos. Sin embargo, los sistemas modulares de acero ofrecen enormes ventajas en cuanto a velocidad. Cuando se calculan las horas de mano de obra reducidas, el alquiler mínimo de grúas pesadas y las capacidades de implementación inmediata, las estructuras de acero prediseñadas a menudo se convierten en la opción más económica. El acero es especialmente rentable para sitios remotos donde no resulta práctico verter grandes volúmenes de hormigón.
