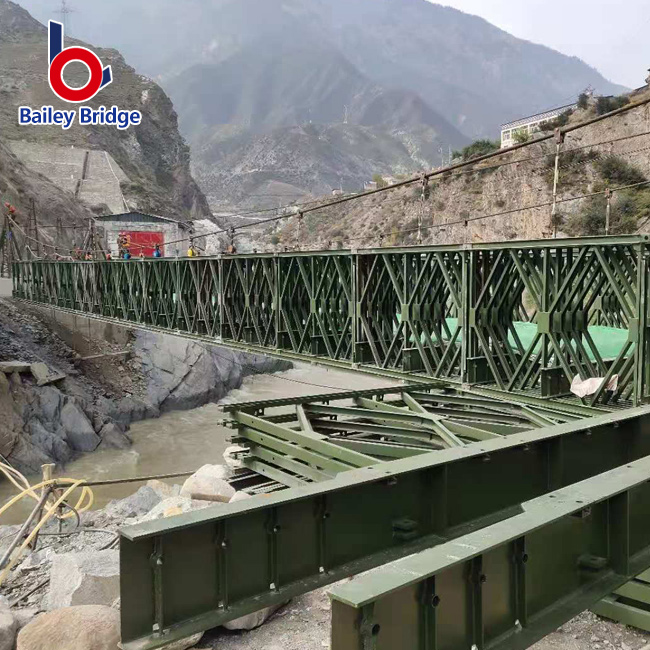

Los ingenieros civiles, los gerentes de adquisiciones y los planificadores de socorro en casos de desastre enfrentan una decisión crítica durante la planificación de infraestructura. Deben seleccionar el puente modular de acero adecuado para terrenos complejos. Elegir entre los diferentes sistemas disponibles requiere equilibrar los requisitos de carga, la longitud del tramo, el presupuesto y los estándares de cumplimiento. Una mala elección a menudo conduce a insuficiencia estructural, graves incumplimientos o un aumento innecesario del presupuesto.

Navegar por estas variables exige datos confiables y previsión práctica. Este artículo proporciona una comparación técnica y comercial profunda para ayudar a los tomadores de decisiones a evaluar sus opciones. Descubrirá cómo especificar el sistema de puente modular correcto basándose en parámetros de ingeniería objetivos. También exploraremos las realidades de implementación del mundo real y las limitaciones de equipo. En última instancia, obtendrá la claridad necesaria para tomar una decisión de adquisición confiable, segura y eficiente.

Conclusiones clave

• El **Puente Bailey Compact 200** cuenta con un panel de armadura más alto (aproximadamente 2,13 m) y componentes de acero más gruesos, lo que lo convierte en el estándar para cargas pesadas, luces más amplias y cumplimiento internacional (AASHTO/Eurocódigo).

• El **puente Compact 321** utiliza un panel más corto (aproximadamente 1,4 ma 1,5 m) y componentes más livianos, ideal para instalación manual o con poco equipo, tramos más cortos e implementaciones temporales que se ajusten al presupuesto.

• La selección debe basarse en los requisitos máximos de un solo tramo, las clasificaciones de carga vehicular esperadas, el equipo de elevación disponible en el sitio y los requisitos de certificación regional.

Diseño estructural y línea base de componentes

Los ingenieros primero deben comprender la base física y metalúrgica de ambos sistemas. Estos elementos fundamentales dictan el comportamiento estructural bajo tensión. También determinan qué tan bien el puente resiste las duras condiciones ambientales a lo largo del tiempo.

Dimensiones y geometría del panel

La unidad estructural central de cualquier puente modular es el panel de celosía. La geometría del panel dicta directamente la resistencia general de todo el sistema.

• Panel Compact 200: Este panel mide 3.048 metros de largo y 2.134 metros de alto.

• Panel Compact 321: Este panel comparte una longitud similar pero presenta una altura más corta. Suele medir entre 1,4 metros y 1,5 metros de altura.

La altura de la armadura impacta directamente la capacidad del momento de flexión. Una armadura más alta crea un brazo de palanca más grande contra cargas verticales. El puente Compact 200 aprovecha esta altura más alta para resistir eficazmente las fuerzas descendentes. Por el contrario, el panel 321 más corto ofrece menos resistencia a la flexión. Lo compensa con su menor peso y su fácil manejo.

Grado de material y fabricación

La selección de materiales influye en gran medida tanto en la seguridad como en la longevidad. Los fabricantes suelen forjar estos puentes con acero estructural de alto rendimiento. Los grados comunes incluyen acero Q345B o Q460. Q345B proporciona una excelente resistencia a la tracción para aplicaciones estándar. Q460 ofrece un límite elástico superior para casos de carga extrema.

El control de calidad a nivel de fábrica es sumamente importante. Los estrictos estándares de soldadura evitan fracturas microscópicas bajo tensión repetida. Una galvanización en caliente de alta calidad recubre el acero con zinc protector. Este proceso previene activamente el óxido y la corrosión. La fabricación superior impacta directamente en la longevidad estructural. Una mala galvanización conduce a una rápida degradación en ambientes húmedos o costeros.

Raíces de la estandarización

Estos dos sistemas evolucionaron a partir de diferentes necesidades logísticas. La serie 200 evolucionó específicamente para la logística internacional pesada. Los ingenieros lo diseñaron para manejar cargas útiles comerciales masivas. La serie 321 evolucionó a partir de modelos militares anteriores. Los diseñadores lo optimizaron para una implementación rápida y localizada. Priorizaron la movilidad sobre la capacidad máxima de carga. Comprender estos orígenes le ayuda a alinear el producto con los objetivos específicos de su proyecto.

Capacidad de carga y capacidades de tramo máximo

Hacer coincidir las demandas del proyecto con los límites diseñados garantiza la integridad estructural. Debe evaluar los límites de rendimiento cuidadosamente. La sobrecarga de un puente modular provoca una falla catastrófica.

Servicio pesado versus servicio estándar

El puente Compact 200 Bailey sobresale en aplicaciones de servicio pesado. Consigue fácilmente grandes vanos individuales. En determinadas configuraciones de varias vigas, se extiende hasta 60 metros sin reforzar. Maneja cargas pesadas de varios ejes sin esfuerzo. Los ingenieros lo califican con frecuencia para clasificaciones de carga HS20, HS25 y HA/HB. Esto lo hace perfecto para camiones mineros y carga pesada.

Trazamos un marco operativo diferente para el sistema 321. Representa el rendimiento de servicio estándar. Los equipos de adquisiciones lo prefieren para tramos más cortos. Soporta de forma segura el tráfico comercial y rural estándar. Rara vez soporta los enormes pesos de múltiples ejes que se ven en la industria pesada. Se deberá restringir su uso a vehículos más ligeros o al tránsito de peatones cuando las luces aumenten.

Factores de deflexión y fatiga

Las cargas dinámicas crean una deflexión a mitad del tramo. Cuando los vehículos cruzan, el puente se flexiona hacia abajo. La flexión excesiva provoca fatiga estructural a largo plazo. Los componentes metálicos se debilitan con el tiempo bajo tensiones repetidas.

Los paneles más rígidos y altos de la serie 200 reducen drásticamente esta deflexión. La altura añadida endurece toda la cuerda del puente. Esta rigidez reduce significativamente la fatiga estructural a largo plazo. Un puente más rígido resulta más seguro para los conductores. También requiere menos reemplazos de componentes durante su ciclo de vida operativo. El sistema 321 experimenta una desviación más visible en espacios más largos. Por lo tanto, debe controlar sus conexiones fijadas con mayor frecuencia para detectar fatiga.

Realidades de instalación y requisitos de equipo

La fricción logística a menudo dicta el éxito del proyecto. Pasar un puente de un camión de reparto a un uso activo requiere una planificación precisa. Debe analizar la viabilidad del sitio antes de seleccionar un sistema.

Restricciones de manejo y peso

El peso de los componentes determina los requisitos de su equipo. La serie 200 utiliza acero más grueso y dimensiones más altas. Estos componentes son significativamente más pesados. Casi siempre se necesitan grúas o mecanización pesada durante el montaje. Lanzar el puente sobre un río requiere excavadoras de alta resistencia o sistemas de cabrestante robustos.

Por el contrario, el puente Compact 321 utiliza un panel mucho más ligero. Esto permite la instalación en áreas muy remotas. Si su sitio carece de acceso a maquinaria pesada, este sistema brilla. Los equipos suelen ensamblarlo utilizando mano de obra y herramientas de elevación ligeras. Un cabrestante ligero empuja fácilmente la estructura a través de espacios más pequeños.

Preparación del sitio

El peso muerto total cambia drásticamente la preparación de su sitio. El enorme peso de un puente de la serie 200 requiere una ingeniería sólida.

1. Pruebas de suelo: Debe verificar la capacidad de carga del suelo profundo antes de verter el concreto.

2. Construcción de pilares: Los sistemas pesados ​​exigen pilares de hormigón armado para evitar el corte del suelo.

3. Rodillos de lanzamiento: Debe instalar rodillos de lanzamiento de alta resistencia capaces de soportar inmensas cargas puntuales durante el empuje.

4. Configuración del contrapeso: El proceso de lanzamiento requiere contrapesos sustanciales en la punta de lanzamiento para evitar que se vuelque.

Los sistemas más ligeros simplifican estos pasos. Para la serie 321 suelen ser suficientes pilares temporales de madera o gaviones ligeros. Puede utilizar rodillos estándar y matemáticas de contrapeso menos complejas.

Riesgos de implementación

Subestimar los requisitos de levantamiento plantea enormes riesgos de implementación. Los terrenos accidentados o inaccesibles complican las entregas con grúa. Si una grúa no puede llegar a su lugar, un puente pesado se convierte en metal inútil. Corre el riesgo de dejar varados activos costosos. Los planificadores deben inspeccionar meticulosamente las vías de acceso. Asegúrese siempre de que los camiones de transporte pesado puedan atravesar curvas rurales estrechas antes de solicitar un sistema de servicio pesado.

Cumplimiento, certificación y requisitos del proyecto

El riesgo regulatorio hace descarrilar muchos proyectos de infraestructura. Debe evaluar ambos sistemas a través de la lente del cumplimiento internacional. Garantizar una certificación adecuada protege su presupuesto y su situación legal.

Licitaciones internacionales versus regionales

Los proyectos de ayuda exterior y los departamentos nacionales de carreteras tienen reglas estrictas. De manera abrumadora especifican la serie 200 para proyectos importantes. Esta preferencia surge de los códigos de ingeniería globales. El sistema se alinea bien con los estándares AASHTO y Eurocódigo. Los contratistas internacionales confían implícitamente en estos estándares. Proporcionan un lenguaje universal para la seguridad y el rendimiento.

Las licitaciones regionales funcionan de manera diferente. Los municipios locales suelen tener directrices flexibles. Podrían aceptar la serie 321 para desvíos temporales. Las juntas de desarrollo rural frecuentemente aprueban sistemas más ligeros para estirar los presupuestos limitados. Sin embargo, utilizar estándares locales para un proyecto internacional garantiza fallas de cumplimiento.

Protocolos de verificación

Nunca acepte afirmaciones de marketing al pie de la letra. Debe verificar rigurosamente las capacidades del fabricante. Siga estrictos protocolos de verificación antes de firmar una orden de compra.

• Informes de pruebas de materias primas (MTR): solicite pruebas documentadas del límite elástico del acero y la composición química.

• Ensayos No Destructivos (END): Exija certificados de ensayos de soldadura. Las pruebas ultrasónicas garantizan que las soldaduras no contengan huecos ocultos.

• Certificación ISO: Verifique que la fábrica cumpla con la norma ISO 9001 vigente para los procesos de fabricación.

• Espesor de Galvanización: Solicite informes independientes que verifiquen que el espesor del recubrimiento de zinc cumple con los estándares anticorrosión.

Estos documentos actúan como su póliza de seguro. Demuestran que el acero coincide exactamente con los planos de ingeniería.

Lógica de preselección: ¿Qué puente modular se adapta a su proyecto?

Los equipos de adquisiciones e ingeniería necesitan un marco claro. Una matriz de decisión estructurada elimina las conjeturas. Revise los parámetros cuidadosamente antes de finalizar sus especificaciones técnicas.

Elija la Serie 200 cuando:

• El proyecto requiere luces superiores a 30 y 40 metros sin pilas de apoyo intermedias.

• El puente debe soportar camiones mineros pesados, equipos madereros o vehículos de transporte militar.

• Estrictas certificaciones de seguridad internacionales rigen los requisitos de curso legal.

• Es obligatoria la durabilidad a largo plazo en zonas comerciales de alto tráfico.

Elija la Serie 321 cuando:

• El lugar de despliegue prohíbe estrictamente el transporte u operación de grúas de elevación pesada.

• La aplicación es totalmente temporal, como ayuda de emergencia en casos de desastre o pasarelas peatonales.

• El proyecto opera bajo fuertes restricciones presupuestarias y estándares de ingeniería locales.

• Su equipo debe ensamblar la estructura principalmente utilizando mano de obra.

Próximos pasos

Nunca debes finalizar una orden de compra basándose en suposiciones. Consulte siempre primero con el departamento de ingeniería interno del fabricante. Solicite un cálculo de clase de carga específico del sitio. Pídales que generen un diseño CAD detallado que mapee la topografía exacta de su sitio. Este paso proactivo evita costosas desalineaciones durante la fase final de instalación.

Conclusión

Ninguno de los puentes modulares actúa como una opción universalmente superior. La elección correcta depende enteramente de alinear variables específicas. Debe equilibrar la longitud de los tramos, los perfiles de carga, los códigos de cumplimiento y las limitaciones de acceso al sitio. El sistema más pesado ofrece una resistencia inigualable y cumplimiento internacional. El sistema más ligero ofrece movilidad rápida y flexibilidad de instalación manual.

Verificar las capacidades de la fábrica sigue siendo primordial. Tan importante como elegir el modelo de puente físico es exigir especificaciones técnicas transparentes. Un sistema mal fabricado falla independientemente de sus parámetros de diseño iniciales.

Le recomendamos que solicite una consulta técnica de un fabricante verificado. Descargue sus hojas de especificaciones oficiales. Compare sus tablas de carga directamente con los requisitos precisos de su proyecto. Tome medidas hoy para asegurar la solución estructural exacta que exige su infraestructura.

Preguntas frecuentes

P: ¿Se pueden mezclar o intercambiar componentes de los dos sistemas diferentes?

R: No. La mezcla de componentes plantea graves riesgos de seguridad. Operan en dimensiones de orificios, espesores de acero y distribuciones de carga completamente diferentes. Intentar forzar incompatibilidades compromete la integridad estructural e invalida las garantías del fabricante.

P: ¿Cuál es el plazo de entrega típico para un puente modular de alta resistencia?

R: Los plazos de entrega varían según varias variables. Los niveles de inventario de fábrica, los tiempos de galvanización en caliente personalizados y la logística de envío global desempeñan un papel importante. Normalmente, los fabricantes requieren de 30 a 60 días para la producción, seguidos de los tiempos de tránsito.

P: ¿En qué se diferencian los requisitos de mantenimiento entre los dos sistemas?

R: El mantenimiento depende en gran medida del tratamiento de la superficie. El galvanizado en caliente requiere un mantenimiento mínimo en comparación con la pintura estándar, que necesita retoques frecuentes. Ambos sistemas requieren inspecciones periódicas de torsión de pasadores y pernos, especialmente después de cargas dinámicas intensas.

P: ¿El sistema de encendedor es adecuado para uso permanente en carreteras?

R: Generalmente no. Sus capacidades de carga se adaptan al tráfico temporal o más ligero. Los ingenieros prefieren abrumadoramente la serie 200, más alta y pesada, para instalaciones permanentes en carreteras debido a su superior resistencia a la fatiga y al cumplimiento de los códigos de circulación globales.
