La transición de la adquisición de un puente bailey al despliegue físico introduce importantes riesgos logísticos y de ingeniería. Si bien su diseño modular permite un montaje rápido, seleccionar un método de instalación incorrecto puede provocar rápidamente retrasos en el proyecto, sobrecostos o fallas estructurales catastróficas. Cada brecha presenta desafíos únicos. Debe tener en cuenta la física del terreno, el acceso al equipo y las diferentes demandas de carga útil antes de iniciar la construcción. Esta guía evalúa las metodologías de instalación estándar disponibles en la actualidad. Enmarcamos los requisitos operativos, las limitaciones del terreno y las estrategias esenciales de mitigación de riesgos necesarias para ejecutar una implementación segura y conforme. Aprenderá cómo evaluar adecuadamente las condiciones del sitio. Le ayudaremos a equilibrar las limitaciones laborales con el uso de equipos pesados. En última instancia, este marco le permite finalizar una metodología adaptada precisamente a su escenario de cruce.

Conclusiones clave

• El **Método de lanzamiento en voladizo** sigue siendo el estándar de la industria para cruzar espacios sin necesidad de maquinaria pesada en la orilla opuesta, aunque exige un espacio libre trasero significativo.
• **Crane Hoisting** ofrece el despliegue más rápido para un puente de acero, pero está estrictamente limitado por el acceso por carretera, la capacidad de carga del suelo y los costos de movilización de equipos.
• La selección del método debe estar dictada por un estudio riguroso del sitio, evaluando el ancho del espacio, los diferenciales de elevación de los bancos y los requisitos de clasificación de carga (haciendo referencia a estándares como FM 5-277).
• La mitigación de riesgos durante la instalación requiere cálculos precisos para los contrapesos, las puntas de lanzamiento y la ubicación de los rodillos.

Evaluación del sitio previa a la instalación y criterios de éxito

Es obligatorio definir los requisitos previos comerciales y de ingeniería antes de comprometerse con un método de ensamblaje. Los perfiles del terreno restringen significativamente sus opciones metodológicas. Debe evaluar cuidadosamente la estabilidad del banco y la capacidad de carga del suelo. Las placas base requieren un suelo sólido para distribuir cargas estructurales masivas de manera efectiva. Determine siempre de antemano el área de preparación disponible en el banco base. Un espacio de trabajo reducido elimina inmediatamente ciertas técnicas de lanzamiento.

Los planificadores rutinariamente equilibran los plazos ajustados de los proyectos con los elevados costos de los equipos. Las grúas pesadas conllevan costos de movilización notablemente altos. Por el contrario, los lanzamientos de rodillos semimanuales requieren más horas de mano de obra. Sin embargo, reducen drásticamente su dependencia de maquinaria especializada. Debe verificar que el método elegido se alinee con las clasificaciones de carga estándar. El Manual de Campo del Ejército de EE. UU. (FM 5-277) proporciona un marco autorizado aquí. Los límites de tolerancia estructural durante la fase de lanzamiento dictan en última instancia el cumplimiento de ingeniería.

Parámetros de evaluación del sitio

El método de lanzamiento en voladizo (enfoque estándar)

Montar la estructura sobre rodillos oscilantes ubicados en la orilla cercana. Empújelo progresivamente a través del espacio utilizando una punta de lanzamiento liviana. Esta técnica prospera en topografías desafiantes. Presenta el caso de uso ideal para barrancos profundos y ríos de corriente rápida. Funciona perfectamente cuando la maquinaria pesada no puede acceder a la otra orilla. La principal ventaja elimina por completo la necesidad de equipos de elevación masivos. Además, el proceso sigue siendo altamente escalable para varias longitudes de tramo.

La principal limitación implica importantes requisitos de espacio trasero. Necesita un área de preparación detrás del pilar igual a toda la longitud del puente más la punta de lanzamiento. Calcular mal el punto de equilibrio introduce un riesgo estructural grave. Los cálculos correctos del contrapeso siguen siendo absolutamente esenciales. Si los rodillos de lanzamiento fallan debido al peso progresivo, fácilmente puede ocurrir un vuelco estructural catastrófico.

Siga estos pasos de secuencia estándar durante un lanzamiento en voladizo:

1. Ensamble la nariz de lanzamiento utilizando paneles de esqueleto livianos.
2. Coloque los rodillos oscilantes alineados con precisión sobre el pilar del banco de origen.
3. Conecte los paneles del puente principal a la parte trasera del morro de lanzamiento.
4. Empuje la estructura hacia adelante gradualmente utilizando cabrestantes o mano de obra.
5. Enganche los rodillos receptores en la otra orilla.
6. Retire la punta de lanzamiento y coloque el puente sobre cojinetes permanentes.

Siempre verifique dos veces la alineación de los rodillos antes de iniciar el empuje. Un rodillo desalineado puede atascar la cuerda inferior de los paneles. Esto obliga al equipo de montaje a detener las operaciones y volver a levantar la estructura a mitad del lanzamiento.

Métodos de elevación y elevación con grúa

Monte total o parcialmente el puente bailey de acero sobre suelo sólido. Utilice grúas pesadas simples o dobles para levantarlo. Coloque la estructura modular directamente sobre los pilares prefabricados. Este método se adapta perfectamente a los pasos elevados de autopistas y a las sustituciones de emergencia urbanas. Los espacios de tramos cortos con vías de acceso reforzadas también se benefician enormemente de este enfoque.

La principal ventaja maximiza la gran velocidad de instalación. Minimiza por completo la necesidad de un morro de lanzamiento. También evitas gestionar extensos contrapesos traseros. Sin embargo, la limitación principal se centra en los costos prohibitivos de movilización. Necesita un terreno estable capaz de soportar de forma segura los estabilizadores de grúas de 50 toneladas. El barro blando o la grava sin compactar provocarán la falla de los estabilizadores durante el levantamiento.

Las realidades de la implementación requieren planes de manipulación meticulosos. Las vigas separadoras evitan que el chasis se deforme durante el levantamiento. También evitan que los paneles modulares giren en el aire. La sincronización de grúas duales exige una comunicación excepcional entre los operadores.

• Verifique las capacidades de elevación: tenga en cuenta el peso del equipo de aparejo a lo largo de los paneles del puente.
• Compruebe la velocidad del viento: los paneles de puentes suspendidos actúan como enormes velas. Nunca levante durante vientos fuertes.
• Utilice lemas: El personal de tierra debe controlar la carga suspendida utilizando cuerdas resistentes.

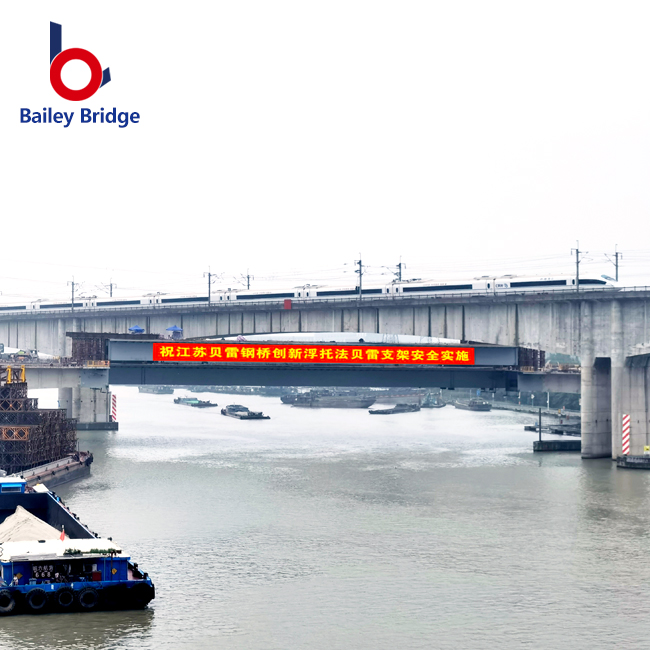

Instalaciones flotantes y asistidas por pontones

Utilice pontones flotantes o barcazas para soportar el tramo. Los equipos construyen la estructura y la empujan gradualmente a través de amplios cuerpos de agua. Este enfoque se adapta perfectamente a cruces de ríos extremadamente anchos. En estos escenarios masivos, el lanzamiento en voladizo estándar excede los límites de deflexión estructural seguros. La ventaja clave evita por completo las limitaciones de alcance máximo estándar. Los lanzamientos sin apoyo simplemente no pueden cubrir esas distancias de manera segura.

Sin embargo, el método flotante sigue siendo muy vulnerable a las fuerzas naturales. Las rápidas corrientes de agua y los cambios de marea amenazan constantemente la estabilidad. Las condiciones climáticas severas pueden detener la operación sin previo aviso. Las realidades de la implementación exigen una estabilización acuática continua. Debes anclar las barcazas de forma segura contra la corriente del río.

La sincronización precisa entre el montaje en el lado del banco y el posicionamiento en el agua garantiza el éxito. Los equipos deben ajustar la flotabilidad del pontón a medida que aumenta el peso del puente. Bombear agua dentro o fuera de los tanques de lastre mantiene la plataforma nivelada. No gestionar correctamente la flotabilidad genera una inmensa tensión de corte en las juntas de los paneles. Siempre supervise diligentemente los informes meteorológicos antes de iniciar una instalación flotante.

Estándares de mitigación de riesgos, seguridad y cumplimiento

Cumpla estrictamente con los estándares establecidos de ingeniería civil y militar. Los principios del Manual de Campo del Ejército de EE. UU. (FM 5-277) dictan la secuencia de montaje adecuada. Estos marcos autorizados garantizan la seguridad del personal en cada etapa. Vigilar continuamente el hundimiento de la nariz de lanzamiento. La gravedad tira del extremo delantero sin soporte hacia abajo a medida que cruza el espacio. Asegúrese de que encaje correctamente en los rodillos receptores del banco lejano sin doblarse. Si la punta golpea la cara del pilar, ajuste la altura del gato inmediatamente.

La transición al mantenimiento permanente implica protocolos específicos posteriores a la instalación. Debe asentar el puente sobre sus cojinetes con cuidado. Utilice gatos hidráulicos sincronizados para bajar la estructura de manera uniforme. Verifique todas las tolerancias de los pasadores del panel para confirmar la rigidez estructural. Un pasador suelto compromete toda la capacidad de carga.

Establezca un programa de inspección de rutina inmediatamente después del despliegue. El mantenimiento activo garantiza el rendimiento operativo a largo plazo. Inspeccione mensualmente los travesaños, los tirantes estabilizadores y las placas de la plataforma. Vuelva a apretar los pernos aflojados que se descubran durante estas comprobaciones de rutina. Una cultura de seguridad proactiva evita que un desgaste menor se convierta en una falla estructural importante.

Marco de decisión: selección de su método de ensamblaje

Evalúe cuidadosamente una matriz de costo-resultado. Debe sopesar las horas de trabajo con el alquiler de equipos. El lanzamiento en voladizo requiere mucha mano de obra pero mínima maquinaria. El izado con grúa exige alquileres costosos pero acelera drásticamente el despliegue. La verificación de los contratistas de instalación evita costosos errores de implementación. Pregunte a los socios potenciales sobre su experiencia de campo específica. Deben comprender distintas clases de carga y tipos de terreno complejos.

Solicite ejemplos de tramos similares a las dimensiones de su proyecto. Inicie un estudio geotécnico del sitio como su siguiente paso inmediato. Solicite esquemas CAD específicos del método a su fabricante de estructuras. Visualizar la secuencia de implementación ayuda a identificar los cuellos de botella logísticos de manera temprana.

Gráfico de matriz de costo-resultado

Tome estos próximos pasos prácticos para finalizar su proyecto. Primero, obtenga un informe de suelo certificado para ambos pilares de banco. En segundo lugar, redactar una evaluación de riesgos integral que cubra los patrones climáticos locales. En tercer lugar, consulte con el fabricante de su puente para verificar las fórmulas exactas de contrapeso requeridas para su tramo específico.

Conclusión

El método de instalación correcto rara vez es una cuestión de preferencia. La física del terreno dicta tus decisiones operativas finales. Las restricciones presupuestarias y las limitaciones de acceso también desempeñan un papel importante en el proceso de decisión. El lanzamiento en voladizo sigue siendo el enfoque más versátil a nivel mundial. Resuelve problemas de acceso de manera eficiente. El levantamiento con grúa ofrece una velocidad inigualable donde los sitios permanecen totalmente accesibles para el transporte pesado. Las lanchas de pontones conquistan ríos anchos que desafían los puentes convencionales.

Para ejecutar una instalación perfecta, siga estos pasos críticos:

• Lleve a cabo un estudio geotécnico riguroso de ambos bancos de aterrizaje.
• Calcule las dimensiones exactas del área de preparación antes de ordenar piezas.
• Alinee sus requisitos de clase de carga con estándares reconocidos como FM 5-277.
• Desarrollar un plan preciso de contrapeso y aparejo.

Consulte siempre con un ingeniero de puentes certificado. Pídale a su fabricante de estructuras que realice un estudio de viabilidad exhaustivo. Finalice sus planos de implementación antes de movilizar equipos de campo al sitio.

Preguntas frecuentes

P: ¿Cuál es el área de preparación mínima requerida para el método de lanzamiento en voladizo?

R: La regla general requiere un área de preparación igual a la longitud total del puente más la longitud de la punta de lanzamiento. Este espacio permite a las cuadrillas ensamblar paneles y fijar contrapesos de manera segura. Sin embargo, los cálculos de ingeniería específicos del sitio siguen siendo obligatorios para verificar las dimensiones exactas del espacio libre.

P: ¿Cuánto tiempo lleva instalar un puente bailey de acero?

R: Los plazos de instalación dependen completamente del método elegido. Los métodos en voladizo generalmente tardan varios días cuando los ejecutan equipos capacitados. Por el contrario, los tramos premontados elevados con grúa se pueden izar y asegurar en cuestión de horas, suponiendo que la preparación del sitio ya esté completa.

P: ¿Se pueden instalar puentes baily sin maquinaria pesada?

R: Sí, los puentes baily se pueden instalar utilizando un equipo mínimo. Rodillos, gatos hidráulicos y pura mano de obra pueden ejecutar con éxito un lanzamiento en voladizo. Sin embargo, la incorporación de asistencia mecánica ligera, como cabrestantes eléctricos, representa el estándar moderno para mejorar la seguridad y la eficiencia del sitio.

P: ¿Qué sucede si el sitio de instalación tiene bancos desiguales?

R: Los taludes desiguales requieren una preparación exhaustiva del sitio antes de que comience la instalación. Los equipos utilizan soportes de madera especializados y placas de base ajustables para nivelar la zona de preparación. La nivelación adecuada del terreno es un requisito previo absoluto antes de colocar los rodillos de lanzamiento para evitar una desalineación estructural.
