Los administradores de infraestructura y los contratistas enfrentan hoy un desafío primario implacable. Deben mantener un flujo de tráfico fluido y al mismo tiempo cumplir con los estrictos plazos del proyecto. Esta presión aumenta significativamente cuando se mejoran puentes viejos o se manejan derrumbes repentinos de emergencia. Los cierres de carreteras paralizan las economías locales y causan una enorme frustración en los viajeros. Los plazos tradicionales de construcción de puentes a menudo se extienden a largos meses o incluso años. Estos largos cronogramas agotan los presupuestos municipales y dejan los sitios vulnerables a las alteraciones climáticas. Los retrasos prolongados simplemente agravan la tensión económica sobre las cadenas de suministro regionales.

Afortunadamente, la rápida implementación de sistemas prediseñados ofrece una alternativa comprobada. El moderno puente Compact 200 Bailey es la solución estándar de la industria. Aprenderá cómo este sistema maneja eficientemente tanto el desvío temporal del tráfico como las necesidades de infraestructura civil semipermanente. Exploraremos sus rigurosos estándares de ingeniería, ventajas logísticas y métodos de implementación estratégica a continuación.

Conclusiones clave

• Implementación predecible: los componentes modulares permiten el ensamblaje en días, lo que reduce drásticamente las interrupciones en el sitio y los costos de mano de obra.

• Ingeniería estandarizada: El diseño de la CB200 cumple con los rigurosos estándares modernos de carga en carreteras (por ejemplo, AASHTO, Eurocódigo) a pesar de su naturaleza modular.

• Eficiencia logística: Los tamaños de paneles estandarizados eliminan la necesidad de transporte pesado especializado y se adaptan fácilmente a contenedores de envío ISO estándar.

• Reutilización de activos: funciona inicialmente como un puente de desvío temporal , pero ofrece un alto retorno de la inversión en el ciclo de vida a través de una redistribución continua en múltiples proyectos municipales.

El desafío de la infraestructura: mitigar los retrasos y las interrupciones del tráfico

Los cierres de carreteras provocan impactos económicos inmediatos y graves. Los costos de demora para los usuarios se acumulan rápidamente durante los largos atascos de tráfico. Los cuellos de botella en la cadena de suministro perturban gravemente el comercio regional. Los gastos generales extendidos del proyecto agotan fondos públicos vitales. Los gerentes deben evitar estos costosos escollos diariamente. Las empresas locales sufren mucho durante los cierres prolongados de rutas. Los compradores evitan por completo las zonas de construcción. Los camiones de reparto se enfrentan a importantes cambios de ruta. Estos desvíos consumen un exceso de combustible e inflan los tiempos de tránsito diarios.

El tradicional dilema del desvío presenta obstáculos serios y tangibles. Los desvíos de movimiento de tierras dañan el delicado entorno circundante. Las estructuras temporales hechas a medida exigen presupuestos financieros enormes. También sufren graves retrasos climáticos durante la construcción. Las fuertes lluvias arruinan fácilmente un desvío temporal de tierra. Elimina semanas de costosa mano de obra de movimiento de tierras.

Los directores de proyectos necesitan criterios de éxito específicos e inflexibles. Requieren un puente de desvío temporal altamente confiable . Debe soportar de forma segura el tráfico continuo de camiones comerciales pesados. La solución elegida debe exigir un trabajo de cimentación mínimo. Debe garantizar un cronograma de instalación fijo y altamente predecible. Al cumplir con estos criterios, los equipos hacen que los proyectos de construcción avancen de manera eficiente. Vemos implementaciones exitosas que ahorran a los municipios millones en posibles multas por demoras. La implementación de un cruce adecuado restablece rápidamente los patrones de tráfico normales. Mantiene la economía local en funcionamiento mientras continúa la construcción principal.

Evaluación del puente Compact 200 Bailey: por qué sigue siendo el estándar

¿Qué define exactamente esta clase específica de puente modular de acero ? El 'Compact 200' o CB200 representa una evolución directa del diseño original de la Segunda Guerra Mundial. Los ingenieros lo optimizaron específicamente para cargas civiles modernas. Maneja los exigentes requisitos del tráfico diario sin esfuerzo. Los evaluadores examinan detenidamente dimensiones técnicas específicas antes de la contratación. Las especificaciones del panel estándar miden exactamente 3.048 metros de largo por 2.134 metros de alto. Estas dimensiones precisas garantizan una uniformidad total en todas las construcciones. Garantizan la interoperabilidad entre los diferentes sitios del proyecto.

Los grados de materiales utilizan acero moderno y de alto rendimiento altamente avanzado. Los fabricantes suelen utilizar equivalentes Q345, Q355 o S355. Estos metales superiores reemplazan por completo los materiales obsoletos. Ofrecen una resistencia a la tracción muy mejorada. El acero mejorado resiste la deformación bajo ejes continuos de camiones pesados. Proporciona una conducción más rígida y segura para los conductores públicos. Obtendrá una enorme confianza al utilizar estos materiales actualizados.

La flexibilidad de configuración permite a los ingenieros adaptar la estructura fácilmente. Los equipos construyen rápidamente opciones de uno o dos carriles. Varían las configuraciones de armadura según estrictos requisitos de luz. Puede utilizar una configuración básica Single-Single para espacios cortos. Puede actualizar a configuraciones Triple-Triple Reforzadas para tramos extremos. Esta flexibilidad se adapta directamente a cualquier carga requerida de forma segura.

Resumen de dimensiones técnicas del Compact 200

Validación de cumplimiento, seguridad y capacidad de carga

Los ingenieros civiles suelen mostrar un escepticismo natural con respecto a las estructuras temporales. Abordamos esto directamente destacando estrictos estándares de cumplimiento. El moderno diseño de la CB200 cumple plenamente con las directrices de la Administración Federal de Carreteras (FHWA). Alcanza clasificaciones de carga rigurosas AASHTO HL-93 o HS20-44 de forma segura. Este cumplimiento documentado garantiza un rendimiento confiable bajo un uso intenso y continuo. Los inspectores aprueban estas estructuras rápidamente gracias a una ingeniería estandarizada y probada.

Debe comprender la clara diferencia entre aplicaciones temporales y permanentes. El uso temporal generalmente sigue la vida por fatiga durante unos pocos años. Las configuraciones permanentes requieren consideraciones estructurales muy diferentes. El tipo de plataforma tiene un gran impacto en la longevidad física general. Las plataformas ortotrópicas de acero duran significativamente más que las plataformas de madera tradicionales. La madera se desgasta debido a la fricción constante de los neumáticos. El acero resiste maravillosamente esta degradación de la superficie. Los tratamientos anticorrosión mejoran significativamente la durabilidad ambiental. La galvanización en caliente proporciona una excelente protección contra la oxidación a largo plazo. Protege el acero de las duras sales de la carretera y del clima invernal.

Debemos destacar un supuesto crítico y no negociable. La superestructura llega a su sitio completamente prediseñada. Sin embargo, la capacidad de carga real depende estrictamente de la validación geotécnica específica del sitio. Los ingenieros deben validar minuciosamente el suelo del pilar. La mejor armadura de acero falla instantáneamente si el suelo debajo de ella cede. Debe realizar pruebas adecuadas de perforación del suelo. Necesita datos verificados de la capacidad de carga antes de comenzar el montaje. Este paso garantiza la total seguridad pública.

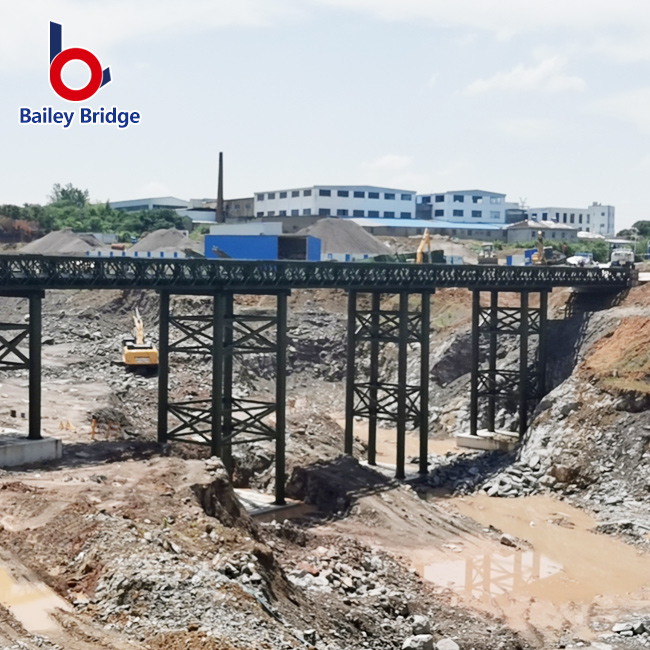

Realidades de la implementación: riesgos logísticos y de implementación

Las ventajas logísticas distinguen por completo a este sistema prediseñado. Los componentes ofrecen una transportabilidad increíble a través de largas distancias. Los compradores no requieren costosos permisos de carga de gran tamaño. Las piezas llegan rápidamente mediante transporte comercial estándar por plataforma. Encajan perfectamente en contenedores de envío estándar ISO para tránsito marítimo. Evita requisitos de rutas complejos para camiones de gran tamaño.

Las tripulaciones suelen utilizar el método altamente eficiente "Lanzamiento en voladizo". Adjuntan una nariz de lanzamiento liviana a los paneles frontales. Empujan la estructura ensamblada a través de la brecha del río sobre pesados ​​rodillos. Una excavadora o topadora estándar proporciona la fuerza de empuje. Este método inteligente elimina las pesadas grúas que operan dentro del curso de agua. Protege perfectamente los delicados ambientes acuáticos. También evita por completo las limitaciones del suelo blando de las riberas del río.

Los equipos primerizos enfrentan riesgos de despliegue específicos durante la instalación. Debe mitigar estos obstáculos de forma proactiva. Repasemos detenidamente varios errores de implementación comunes:

1. Área de preparación inadecuada: asegúrese de que exista suficiente terreno plano y estable detrás del pilar. Necesita suficiente espacio para montar el panel de forma segura antes de empujar.

2. Alturas de los rodillos mal calculadas: verifique las elevaciones de los rodillos antes de que comience el lanzamiento. Las alturas incorrectas causan atascos estructurales severos a mitad del empuje.

3. Placas de soporte mal niveladas: Verifique estrictamente los niveles de los pilares. Las placas desiguales provocan una distribución peligrosa de la carga en el aterrizaje final.

4. Falta de experiencia del equipo: Contrate inmediatamente a un supervisor de instalación proporcionado por el proveedor. Los equipos de contratistas sin experiencia se benefician enormemente de la orientación experta en el sitio.

Al abordar estos riesgos a tiempo, se evitan costosos retrasos en el día del lanzamiento. Protege a sus trabajadores y asegura el cronograma del proyecto de manera efectiva.

Análisis de costos del ciclo de vida: modelos de adquisición versus arrendamiento

Los propietarios de los proyectos deben realizar una evaluación financiera estricta y realista. Debería ir más allá de analizar únicamente el gasto de capital inicial (CAPEX). Compare el costo puro de comprar la estructura con el de arrendarla. El leasing funciona perfectamente para un proyecto de desvío corto y estrictamente definido. Mantiene los costos municipales iniciales notablemente bajos. Evita los requisitos de almacenamiento de las instalaciones de mantenimiento a largo plazo. Simplemente devuelve el activo cuando finaliza la construcción.

El arrendamiento transfiere la carga de la inspección al vendedor. El proveedor maneja la recertificación de componentes entre implementaciones. Las compras requieren que su equipo administre estos pasos de control de calidad. Debe realizar un seguimiento meticuloso del historial de uso del panel. Ambos modelos ofrecen distintas ventajas operativas. Elija el camino que coincida con su madurez organizacional.

La compra tiene más sentido financiero para los ocupados departamentos de carreteras municipales. Si espera múltiples reemplazos de puentes viejos en diez años, la compra ofrece un valor superior. Recupera su inversión inicial mediante una redistribución continua y repetida. Usted posee un activo flexible listo para una respuesta rápida a emergencias. Los modelos de adquisición dependen completamente de su cartera de infraestructura a largo plazo. Evalúe cuidadosamente la hoja de ruta de su próximo proyecto de cinco años antes de tomar una decisión. Considere el espacio disponible en el patio para almacenar los paneles no utilizados. Analice la capacidad de su equipo interno para realizar el mantenimiento de componentes de rutina.

Selección corta y próximos pasos para la adquisición del proyecto

Pasar de la investigación inicial a la participación de los proveedores requiere un marco de decisión claro. Debe pasar de la planificación teórica a cotizaciones de proveedores viables. No se acerque a los fabricantes con las manos vacías. Prepare conjuntos de datos específicos y precisos antes de solicitar propuestas formales. Los datos precisos garantizan que los proveedores proporcionen configuraciones estructurales correctas de inmediato.

Considere la posibilidad de formar un equipo de adquisiciones interno dedicado. Deberían recopilar cuidadosamente todas las mediciones de campo. Deben consultar a las autoridades de tránsito locales sobre los estrictos requisitos de carga. Apresurar esta recopilación de datos conduce a estimaciones presupuestarias inexactas. Provoca retrasos frustrantes durante la fase de diseño final. Utilice la lista de verificación de datos requerida a continuación para organizar su solicitud de proveedor:

• Longitud del claro claro: Mida la distancia exacta requerida entre las dos caras del pilar de soporte.

• Ancho de carril requerido: determine si los volúmenes de tráfico local exigen una configuración de carril único o doble.

• Peso máximo esperado del vehículo: Calcule el peso máximo esperado del vehículo y las cargas por eje específicas para la ruta.

• Cronograma de implementación deseado: indique las fechas exactas de entrega e instalación deseadas para verificar la disponibilidad del inventario del proveedor.

Este enfoque estructurado ahorra un tiempo valioso. Evita costosas faltas de comunicación durante la fase crítica de adquisiciones.

Conclusión

La CB200 representa mucho más que una opción de emergencia. Se erige firmemente como un activo estratégico para la construcción moderna. Mantiene el impulso crucial del proyecto sin problemas. Controla eficazmente los elevados costes de desvío. La infraestructura confiable depende en gran medida de sistemas probados y predecibles. Alentamos a los lectores a consultar directamente con ingenieros estructurales autorizados. Ejecute una configuración de carga preliminar para su sitio específico de inmediato. Solicite hoy una propuesta de puente modular detallada y específica para el sitio. La planificación proactiva garantiza una ejecución mucho más fluida en el futuro. Usted asegura la buena voluntad de la comunidad al minimizar las irritantes interrupciones del tráfico.

Preguntas frecuentes

P: ¿Cuál es la luz libre máxima de un puente Compact 200 Bailey?

R: Se extiende hasta aproximadamente 60 metros (200 pies) sin pilares. Esta longitud máxima depende estrictamente de la clase de carga requerida. También depende en gran medida de la configuración de truss específica elegida. Las cargas más pesadas naturalmente reducen el límite máximo de luz sin pilares segura.

P: ¿Puede un puente CB200 soportar el tráfico continuo de camiones pesados?

R: Sí, se adapta fácilmente al tráfico continuo de camiones pesados. Debe asegurarse de que la plataforma y la armadura estén configuradas correctamente para cargas de carreteras modernas, como HL-93. Los controles de mantenimiento periódicos de todas las conexiones modulares siguen siendo esenciales para la seguridad.

P: ¿Qué tipo de cimientos se requieren para la instalación?

R: Si bien el puente en sí es completamente modular, los cimientos siguen siendo tradicionales. Necesitará estribos de hormigón, pilotes de acero o soportes de madera pesados ​​para instalaciones temporales. Los ingenieros deben diseñar estos cimientos estrictamente para que coincidan con las capacidades de carga del suelo local.

P: ¿Cuánto tiempo lleva instalar un puente de desvío típico?

R: Los plazos de instalación resultan increíblemente eficientes. Una instalación típica requiere aproximadamente de 1 a 3 semanas, incluido el lanzamiento en voladizo. Este rápido cronograma supone que usted tiene pilares precompletados listos y un equipo de ensamblaje experimentado trabajando en el sitio.
