Seleccionar el diseño de puente correcto requiere equilibrar la capacidad de carga, los requisitos de luz, los costos de materiales y la velocidad de implementación. Los ingenieros civiles y los planificadores de proyectos se enfrentan a diario a decisiones difíciles. Debe salvar brechas físicas desafiantes sin exceder presupuestos ajustados ni incumplir plazos estrictos. Las estructuras de vigas macizas suelen exigir un exceso de materias primas. Este volumen aumenta los costos de flete y extiende considerablemente los plazos de construcción. Puede resolver estos problemas adoptando marcos arquitectónicos altamente eficientes. El valor fundamental de un puente de celosía reside en su notable relación resistencia-peso. Al entrelazar miembros estructurales, estos tramos brindan una estabilidad excepcional utilizando significativamente menos acero. En esta guía completa, analizaremos la física esencial detrás de estos diseños geométricos. Aprenderá cómo estas estructuras gestionan las fuerzas dinámicas en tramos largos. Este conocimiento específico ayuda a los planificadores de proyectos, ingenieros y equipos de adquisiciones a evaluar los diseños con confianza. Luego podrá determinar si esta arquitectura estructural se ajusta exactamente a sus necesidades de infraestructura, cronograma y cumplimiento.

Conclusiones clave

• Transferencia de carga eficiente: los puentes de armadura funcionan distribuyendo el peso a través de una red de triángulos interconectados, convirtiendo las cargas dinámicas en pura tensión y compresión.

• Alto retorno de la inversión en materiales: la eficiencia geométrica permite una capacidad de carga significativa utilizando menos material que las alternativas de vigas sólidas, lo que reduce los costos de transporte y fabricación.

• Adaptabilidad modular: Los diseños específicos, como el puente de armadura Bailey, ofrecen una implementación rápida y prediseñadas para aplicaciones temporales, de emergencia o de acceso remoto.

• Compromisos de mantenimiento: si bien son muy duraderos, la complejidad de los nodos interconectados requiere protocolos de inspección rigurosos y localizados para mantener la integridad estructural y el cumplimiento.

La mecánica central: gestionar la tensión y la compresión

Debe comprender la geometría básica para comprender cómo funcionan estas estructuras. El triángulo es la unidad fundamental indiscutible de cualquier arquitectura de celosía. Los cuadrados y rectángulos pierden fácilmente su forma cuando se someten a presión externa. Los triángulos poseen una ventaja mecánica única. No pueden deformarse por la tensión sin alterar físicamente la longitud de sus lados. Esta rigidez inherente los convierte en el componente perfecto para infraestructura pesada.

Cada puente debe absorber y redirigir de forma segura dos tipos distintos de peso. En primer lugar, debe soportar su propia masa estructural. Los ingenieros llaman a esto la carga muerta. En segundo lugar, debe soportar el tráfico en movimiento y las fuerzas ambientales como el viento o la nieve. A esto nos referimos como carga viva. Un marco estructural bien diseñado absorbe estas cargas combinadas simultáneamente. Dispersa instantáneamente el peso concentrado por todo el marco interconectado. Esta dispersión impide que un solo punto localizado soporte toda la carga.

La red de triángulos gestiona la tensión convirtiendo las fuerzas dinámicas en dos reacciones internas principales. Podemos categorizar estas reacciones para comprender la mecánica de supervivencia del puente:

1. Compresión: son fuerzas poderosas que empujan hacia adentro los miembros estructurales. Intentan activamente acortar o aplastar el material. En la mayoría de los diseños estándar, los cordones superiores y los postes verticales específicos manejan estas fuerzas de compresión.

2. Tensión: son fuerzas de tracción hacia afuera que estiran los miembros estructurales. Intentan activamente alargar o romper el material. Los cordones inferiores y los tirantes diagonales suelen absorber estas fuerzas de tracción.

Considere una analogía simple para las partes interesadas que no son ingenieros. Imagínese caminar sobre nieve profunda y polvorienta con botas de invierno normales. Tus botas concentran el peso de tu cuerpo en una superficie pequeña. Inmediatamente te hundirás en la nieve. Ahora imagina llevar raquetas de nieve anchas. Las raquetas de nieve no reducen el peso corporal real. En cambio, distribuyen exactamente la misma presión sobre un área geométrica mucho más amplia. Una armadura estructural funciona exactamente como una raqueta de nieve de acero gigante. Distribuye una presión concentrada sobre una red masiva para evitar fallas localizadas catastróficas.

Variaciones estructurales y criterios de evaluación

No se puede utilizar un enfoque único al diseñar infraestructura. Debe hacer coincidir la variación estructural específica con los estrictos criterios de éxito de su proyecto. Los planificadores basan estas decisiones críticas en la longitud del tramo objetivo, los límites de carga dinámica y el presupuesto disponible. Evaluemos las tres variaciones de diseño histórico y moderno más comunes.

La configuración Pratt se destaca como un clásico de la ingeniería. En este diseño, los miembros verticales manejan el empuje hacia adentro de la compresión. Los miembros diagonales se inclinan hacia el centro y manejan la tensión hacia afuera. Esta orientación específica permite a los ingenieros utilizar tirantes de acero diagonales más delgados y livianos. El diseño Pratt ofrece un uso muy económico de acero costoso. Funciona excepcionalmente bien para luces que alcanzan hasta 250 pies.

La configuración de Warren adopta un enfoque ligeramente diferente de la geometría. Se basa en triángulos equiláteros que se extienden a lo largo de la estructura. Los miembros diagonales alternan continuamente entre manejar tensión y compresión. Este diseño altamente eficiente minimiza el uso total de material. Es excelente para cargas de vehículos más livianas y admite una fabricación rápida. Sin embargo, el diseño de Warren concentra una inmensa tensión en nodos de unión específicos bajo cargas dinámicas pesadas. Debes reforzar estos nodos con cuidado.

La configuración de Howe esencialmente refleja el diseño de Pratt. Sus tirantes diagonales se alejan del centro, lo que significa que soportan la compresión en lugar de la tensión. Esto obliga a los miembros verticales a controlar la tensión. Históricamente, los constructores favorecieron el diseño de Howe porque permitía mezclar materiales. A menudo se utilizaba madera barata para las enormes diagonales de compresión y hierro caro únicamente para las barras de tensión verticales. Si bien es históricamente significativa, la infraestructura comercial moderna de transporte pesado rara vez utiliza el diseño de Howe en la actualidad.

Matriz de evaluación de diseño estructural

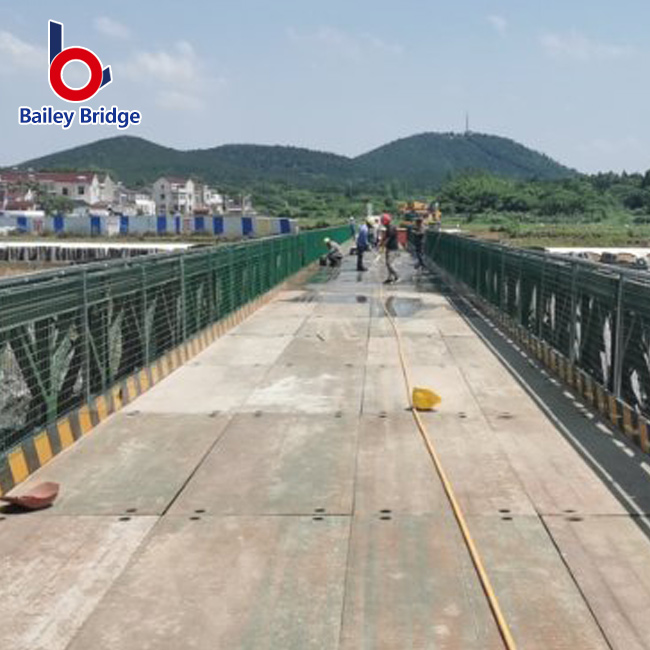

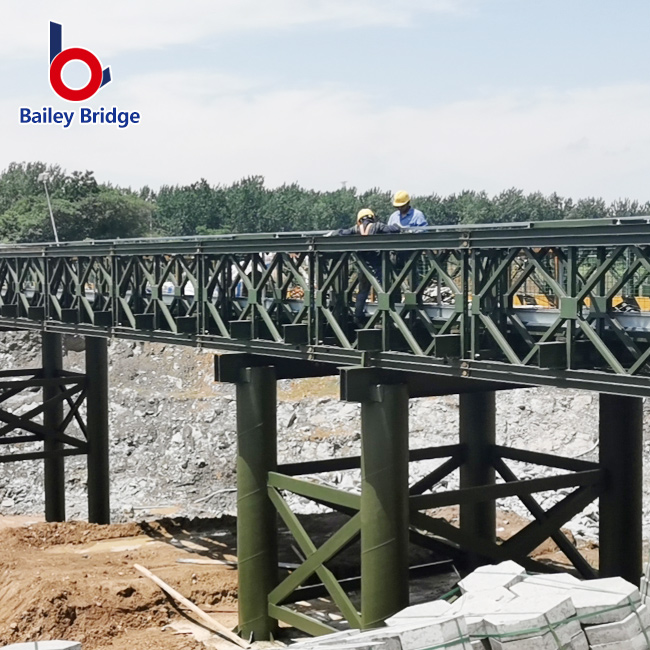

El puente Bailey Truss: una solución para una implementación rápida

A veces, los plazos de los proyectos se reducen drásticamente debido a emergencias o obstáculos logísticos inesperados. En estos escenarios, no se pueden esperar meses para realizar una fabricación de acero personalizada. Necesita una solución prediseñadas. El puente de armadura bailey es una estructura de paneles de acero modular prefabricada muy famosa. Este ingenioso sistema, que se originó durante la Segunda Guerra Mundial para el movimiento rápido de tropas, revolucionó la infraestructura temporal. Combina la fuerza geométrica de los marcos estructurales tradicionales con la flexibilidad suprema del diseño modular.

Debe evaluar esta solución modular para escenarios que requieran una implementación inmediata y confiable. Los casos de uso típicos incluyen ayuda urgente en casos de desastre después de que las inundaciones arrasan la infraestructura local. Los equipos de logística militar los utilizan constantemente para atravesar terrenos difíciles. Las operaciones forestales remotas dependen de ellos para extraer madera pesada a través de profundos barrancos. Los contratistas civiles a menudo los utilizan como desvíos de construcción temporales mientras reconstruyen la infraestructura vial permanente.

Este sistema modular proporciona varias ventajas de implementación críticas:

• No se necesita equipo especial: los equipos de campo pueden ensamblar los paneles manualmente usando herramientas simples. Rara vez se necesitan grúas pesadas para empujar la estructura a través de un espacio.

• Piezas estandarizadas: los paneles de acero intercambiables simplifican la gestión de su inventario. Evitará los típicos cuellos de botella en las adquisiciones asociados con el acero estructural fresado a medida.

• Resistencia escalable: puede agregar paneles de refuerzo adicionales a los lados para aumentar dinámicamente la capacidad de peso general.

• Activos reutilizables: una vez que concluya su proyecto temporal, puede desmantelar la estructura, empacarla en camiones e implementarla en otro lugar.

A pesar de estas profundas ventajas, debe respetar las limitaciones operativas del sistema. Los ingenieros suelen implementar estas unidades modulares para tramos más cortos en comparación con instalaciones permanentes masivas. También imponen límites de velocidad máxima más bajos para el tráfico que cruza. Un marco permanente diseñado a medida maneja el tráfico interestatal pesado y de alta velocidad mejor que un sistema de paneles modulares temporales. Debe sopesar la velocidad de implementación con las limitaciones operativas a largo plazo.

Ventajas comerciales y de ingeniería (justificación del retorno de la inversión)

Los planificadores de infraestructuras deben justificar implacablemente cada gasto de capital. Al evaluar una estructura estructural, se debe mirar más allá de las capacidades de carga brutas. Es necesario analizar las ventajas comerciales más amplias. La geometría única de los triángulos interconectados ofrece una eficiencia excepcional en relación con el costo del tramo. Se logra una resistencia masiva al tiempo que se reduce drásticamente el volumen total del material. Menos acero y hormigón sólidos se traducen directamente en costes de materia prima mucho más bajos.

Esta reducción material desencadena una reacción en cadena de beneficios comerciales. Como la superestructura pesa mucho menos, se pagan gastos de transporte pesados ​​mucho más baratos para entregarla. Un puente más ligero también exige requisitos de cimentación significativamente reducidos. No es necesario verter tanto hormigón macizo para los estribos y pilares. Esta reducción de la complejidad de la subestructura ahorra una inmensa cantidad de tiempo de mano de obra y costos de alquiler de maquinaria pesada.

Cuadro comparativo de costos y eficiencia

Los impactos ambientales y del sitio representan otro factor de justificación importante. Los proyectos de construcción modernos se enfrentan a un intenso escrutinio ecológico. Una superestructura más ligera requiere trabajos de cimentación mucho menos invasivos en lechos de ríos o humedales sensibles. Al reducir la huella física de los estribos y pilares, se agiliza drásticamente el proceso de obtención de permisos ambientales. Una excavación menos pesada se traduce en una reducción de la alteración ecológica y en unas agencias reguladoras locales más felices.

También obtendrá una excelente durabilidad a largo plazo. Los estándares de durabilidad de la industria muestran que las estructuras de acero galvanizado funcionan excepcionalmente bien durante décadas. Una galvanización adecuada protege el acero al carbono de la humedad agresiva y las sales de la carretera. Cuando se mantienen los revestimientos protectores, estas instalaciones superan fácilmente el medio siglo de servicio activo. El fuerte retorno de la inversión inicial se acumula a lo largo de una vida operativa larga y confiable.

Riesgos de implementación y consideraciones de cumplimiento

No se pueden tomar decisiones de ingeniería informadas sin evaluar los riesgos inherentes. El principal inconveniente de cualquier marco interconectado implica las extensas realidades de mantenimiento e inspección. Estos diseños se basan completamente en cientos de uniones, placas de refuerzo y pesadas conexiones atornilladas. Cada nodo estructural representa un punto potencial de fatiga a largo plazo o corrosión localizada.

Los escombros, la humedad y las sales corrosivas de la carretera se acumulan fácilmente en estos espacios reducidos de las juntas. Por lo tanto, no se puede simplemente inspeccionar las vigas principales y marcharse. La complejidad geométrica requiere protocolos de inspección rutinarios, especializados y altamente rigurosos. Los equipos de mantenimiento deben comprobar meticulosamente las placas de refuerzo individuales para detectar fracturas microscópicas por tensión. Esta realidad de inspección intensiva aumenta sus presupuestos anuales de mantenimiento operativo.

Las restricciones de espacio libre y las cargas de viento ambientales también plantean riesgos de implementación. Muchos diseños utilizan una configuración de "truss pasante", donde el tráfico pasa directamente por el centro de la estructura de acero. Esta geometría específica restringe el espacio libre vertical total disponible para la carretera. Debe calcular cuidadosamente los límites de altura para carga comercial de gran tamaño. Además, la extensa red de miembros de acero expuestos crea una superficie enorme. Esta gran superficie capta una cantidad significativa de viento, lo que hace que la superestructura sea muy vulnerable a las cargas agresivas del viento lateral. Los ingenieros deben calcular y mitigar estas fuerzas aerodinámicas.

Por último, debe navegar por el estricto cumplimiento normativo. Debe cumplir meticulosamente con los estándares locales del Departamento de Transporte (DOT) y AASHTO. Los organismos reguladores rigen estrictamente las clasificaciones de carga estructural y exigen redundancias específicas de miembros con fracturas críticas. Un miembro de fractura crítica es un componente de acero único que podría provocar el colapso total del puente si falla. El cumplimiento moderno requiere que usted diseñe rutas de carga secundarias. Estas redundancias garantizan que la estructura permanezca en pie incluso si se rompe una atadura de tensión diagonal primaria. Si está reemplazando una estructura histórica, también debe seguir pautas de preservación complejas.

Conclusión

Seleccionar el marco de puente óptimo exige una evaluación rigurosa de la física, los costos y las limitaciones del proyecto. Un diseño de celosía sigue siendo la opción óptima cuando se debe maximizar tanto la longitud del tramo como la capacidad de carga. Lo consigue controlando estrictamente el peso del material y los costes de las materias primas. Aprovechando la perfección geométrica del triángulo, estas estructuras absorben y distribuyen de forma segura inmensas cargas dinámicas. Ofrecen un equilibrio muy calculado entre eficiencia estructural e inversión de capital.

Cuando los plazos son cortos o las ubicaciones son increíblemente remotas, las variaciones modulares proporcionan un valor inigualable. Los sistemas de paneles prefabricados permiten a los equipos evitar largas colas de fabricación personalizada. Garantizan que el acceso crítico se restablezca de forma rápida, segura y eficiente utilizando herramientas básicas. Esta capacidad modular resulta invaluable para el socorro en casos de desastre y la infraestructura temporal.

Nunca debes finalizar un diseño sin un análisis experto del sitio. Recomendamos encarecidamente a las partes interesadas del proyecto que consulten con ingenieros estructurales autorizados o fabricantes de puentes modulares con experiencia. Debe realizar un estudio de viabilidad específico del sitio para mapear las cargas ambientales locales. Analice sus demandas de tráfico exactas y los requisitos reglamentarios antes de comenzar a construir.

Preguntas frecuentes

P: ¿Cuál es la principal diferencia entre un puente de armadura y un puente de vigas?

R: Un puente de vigas resiste cargas verticales directamente a través de la pura resistencia a la flexión de un material sólido. Requiere vigas gruesas y pesadas. Un diseño de celosía maneja el peso a través de un marco geométrico de triángulos. Distribuye eficientemente la presión en forma de fuerzas de tensión y compresión entre muchos miembros interconectados más livianos.

P: ¿Cuánto dura normalmente un puente de armadura de acero?

R: Con una galvanización adecuada y un mantenimiento rutinario riguroso, una estructura de acero dura fácilmente entre 50 y 75 años. Algunas estructuras de importancia histórica han funcionado durante más de un siglo. La vida útil depende en gran medida de la exposición ambiental, las inspecciones rutinarias de las juntas y las estrategias oportunas de mitigación de la oxidación.

P: ¿Se puede utilizar permanentemente un puente de armadura Bailey?

R: Sí, en las condiciones adecuadas. Si bien los ingenieros los diseñaron originalmente para un despliegue rápido y temporal, muchos sirven de forma permanente. Si se mantienen, galvanizan y mantienen adecuadamente en entornos de acceso remoto o de poco tráfico, estas estructuras modulares pueden servir de manera confiable a las comunidades locales durante varias décadas.

P: ¿Qué hace que un miembro de un puente sea "crítico para la fractura"?

R: Un componente de acero es crítico para la fractura si su falla repentina causaría el colapso de una parte o la totalidad del puente. Los estándares de ingeniería modernos mitigan este grave riesgo mediante el diseño de rutas de carga redundantes. Esto garantiza que el peso dinámico se transfiera de forma segura a miembros alternativos si falla una conexión.
