Los gerentes de proyectos, ingenieros militares y desarrolladores de infraestructura enfrentan retrasos críticos al evaluar estructuras de puentes temporales o semipermanentes. Seleccionar la configuración incorrecta corre el riesgo de fallar estructural. También invita a violaciones de cumplimiento o grandes retrasos en las adquisiciones. La relación fundamental en los puentes modulares es la correlación inversa entre la longitud del tramo y la capacidad de carga viva. Comprender cómo los diferentes tipos de paneles y configuraciones de armaduras alteran esta ecuación es vital para una ingeniería precisa. Necesita formas confiables de hacer coincidir los requisitos de equipos pesados ​​con las realidades estructurales. Este artículo proporciona un marco de evaluación riguroso que compara los tipos modulares estándar. Los lectores aprenderán las limitaciones estructurales y las configuraciones específicas necesarias para cumplir con las clasificaciones de carga militar o los estándares de carreteras comerciales. Desglosamos matrices de armaduras, tipos de paneles y límites de materiales para guiar su próxima implementación. Revise cuidadosamente estas líneas base de ingeniería. Le ayudan a escalar los límites de carga utilizando disposiciones estructurales avanzadas de forma segura.

Conclusiones clave

• Relación inversa: a medida que aumenta la longitud del claro, la carga muerta de la estructura consume un mayor porcentaje de la capacidad portante total, reduciendo exponencialmente la carga viva permitida.

• Variaciones de paneles: El cambio de los tradicionales paneles de puente de acero Compact 100 (CB100) a Compact 200 (CB200) ofrece un aumento promedio del 33 % en el límite elástico y mayores capacidades de luz.

• Multiplicadores de configuración: los límites de carga y luz se diseñan combinando cerchas y pisos (por ejemplo, simple-simple versus triple-doble), lo que permite una escalabilidad modular basada en los requisitos exactos del sitio.

• Realidades de cumplimiento: Los evaluadores deben tener en cuenta la fatiga del material, la tolerancia de los pasadores y los estándares regulatorios locales (p. ej., AASHTO o Eurocódigo) junto con las afirmaciones básicas de capacidad del fabricante.

La línea base de ingeniería: longitud del tramo versus capacidad de carga viva

Todo proyecto de puente modular comienza con un límite físico estricto. Un sistema estructural que abarca un espacio amplio debe soportar su propio peso antes de poder soportar el tráfico externo. Los ingenieros llaman a este peso propio carga muerta. Los vehículos que cruzan representan la carga viva. A medida que aumenta la longitud del tramo, debe agregar más paneles de acero para cruzar el espacio. Esto aumenta directamente la carga muerta. En consecuencia, la carga muerta consume un mayor porcentaje de la capacidad total de momento flector. Esta compensación restringe exponencialmente la carga viva permitida.

No se puede evaluar la capacidad de carga utilizando afirmaciones de peso arbitrarias. Los ingenieros enmarcan esta evaluación a través de métricas estandarizadas. Para aplicaciones militares, los equipos confían en el sistema de clasificación de carga militar (MLC). El sistema MLC define distintas clases de carga para vehículos de ruedas y de orugas. Tiene en cuenta el espacio entre ejes, el área de huella y el peso del vehículo. Para cargas estándar en carreteras comerciales, los evaluadores utilizan el estándar de carga de diseño HL-93. Los criterios HL-93 garantizan que las estructuras manejen de manera segura el tráfico pesado de carga de múltiples ejes.

Las luces máximas teóricas a menudo suponen condiciones estáticas ideales. Sin embargo, la evaluación en el mundo real exige factores de seguridad estrictos. Los vehículos en movimiento generan fuerzas dinámicas. Una frenada brusca genera fuertes cargas de impacto longitudinal. Los fuertes vientos ejercen una enorme presión lateral contra los paneles del puente. Un estándar puente bailey se adapta a estas fuerzas a través de tirantes y travesaños especializados. Debe descontar en gran medida los límites teóricos para tener en cuenta los entornos dinámicos del mundo real.

A continuación se muestra un cuadro ilustrativo que muestra cómo las cargas vivas permitidas disminuyen a medida que aumentan las distancias de los tramos en configuraciones estándar de un solo carril.

Tipos de paneles: evaluación de puentes Bailey de acero Compact 100 frente a Compact 200

La selección del panel base correcto dicta el resultado completo del proyecto. Los fabricantes producen principalmente dos variaciones distintas de paneles de puentes modulares. Comprender sus dimensiones exactas y comportamientos estructurales evita costosas aplicaciones incorrectas.

Compacto 100 (tipo CB100 / 321)

El CB100 representa el linaje de diseño modular original. Estos paneles presentan unas dimensiones estándar de 3.048 metros de largo y 1.448 metros de alto (aproximadamente 10 pies por 5 pies).

• Perfil de luz y carga: el CB100 funciona mejor para luces de corto a mediano. Los ingenieros suelen desplegarlos en espacios de hasta 50 metros. Manejan cargas moderadas con eficacia.

• Lente de decisión: este tipo de panel ofrece una alta rentabilidad. Sobresale en sitios de implementación altamente restringidos. A menudo los verá utilizados para cruces de peatones, desvíos de tráfico ligero o caminos forestales remotos.

• Error común: los gerentes de proyectos a veces empujan los paneles CB100 más allá de sus tramos previstos para ahorrar dinero. Esto provoca una deflexión excesiva en la mitad del tramo y acelera el alargamiento del orificio.

Compacto 200 (tipo CB200 / HD200)

La infraestructura pesada moderna exige capacidades de mayor rendimiento. El panel CB200 responde a esta necesidad. Mide 3.048 metros de largo pero aumenta la altura a 2.134 metros (aproximadamente 7 pies).

• Perfil de luz y carga: la mayor profundidad del alma aumenta significativamente la resistencia al momento de flexión. La actualización a un puente mural de acero que utiliza paneles CB200 permite tramos individuales de hasta 80 metros. Los miembros de acero más gruesos soportan un tráfico más intenso y con mayor espacio libre.

• Lente de decisión: La CB200 sirve como el estándar de la industria moderna para la logística comercial pesada. Las operaciones mineras dependen en gran medida de ellos. Admiten fácilmente desvíos de autopistas de varios carriles.

Configuraciones estructurales: ampliación de la capacidad mediante disposiciones de armazones y pisos

No compras un puente de capacidad fija. Usted diseña la capacidad en el sitio. Los límites de carga y luz se escalan de forma modular combinando cerchas adyacentes y apilando pisos verticales. Los ingenieros utilizan una nomenclatura específica para describir estas matrices.

La convención de nomenclatura siempre enumera primero el número de armaduras una al lado de la otra. Enumera los pisos verticales en segundo lugar. Por ejemplo, un "Doble-Simple" presenta dos vigas atornilladas una al lado de la otra a cada lado de la plataforma, apiladas a una altura de un piso. Reforzar la estructura de esta manera resuelve directamente problemas específicos de carga y luz.

Armazón simple, piso único (SS)

La configuración SS utiliza una línea de paneles por lado. Sirve para luces muy cortas, que normalmente alcanzan un máximo de unos 15 metros. Soporta pesos de vehículos ligeros. Los equipos eligen la matriz SS por su increíble velocidad de montaje. Una pequeña tripulación puede lanzar un puente SS en horas. Sin embargo, ofrece la capacidad de carga general más baja.

Doble armadura, de una sola planta (DS) y doble armadura, de dos pisos (DD)

Cuando las longitudes de los tramos aumentan hasta el rango de 20 a 40 metros, la carga muerta se vuelve más prominente. Los evaluadores suelen implementar aquí puentes baily en configuraciones DS o DD. Agregar una segunda armadura adyacente aumenta drásticamente la resistencia al momento de flexión. La configuración DD apila un segundo nivel de paneles en la parte superior. Esto endurece dramáticamente la estructura. Equilibra perfectamente la velocidad de montaje con la necesidad de mover carga comercial estándar.

Armazón triple, doble piso (TD) y cuerdas reforzadas (TDR)

Las operaciones extremas requieren configuraciones extremas. La matriz TD utiliza tres vigas una al lado de la otra apiladas en dos pisos de altura. Los ingenieros utilizan configuraciones TD y TDR (reforzadas) para luces máximas cercanas a los 80 metros. También los utilizan para soportar operaciones de transporte pesado extremo. Los principales tanques de batalla y los camiones volquete articulados para minería pesada requieren este nivel de soporte.

Si bien la capacidad de carga alcanza niveles máximos, los inconvenientes son importantes. Las configuraciones TD requieren equipo de montaje especializado. Exigen zonas de lanzamiento mucho más grandes en la orilla cercana. Además, generan volúmenes de envío significativamente mayores debido al enorme número de piezas.

Dimensiones críticas de evaluación para adquisiciones

Diseñar las armaduras sólo resuelve la mitad del problema. Los equipos de adquisiciones deben examinar las dimensiones técnicas más detalladas para garantizar la viabilidad a largo plazo. La elección de materiales influye directamente en la penalización por peso muerto.

Materiales y ancho de la plataforma

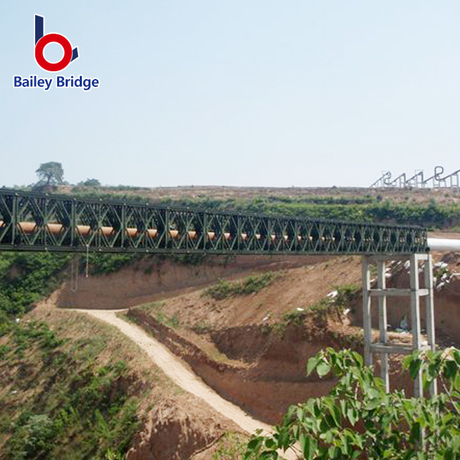

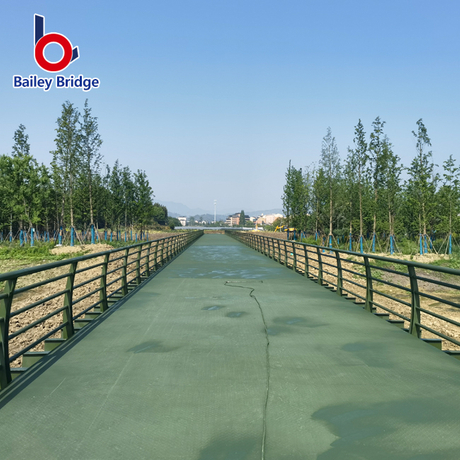

La selección de la plataforma altera drásticamente el rendimiento del puente. Las plataformas ortotrópicas de acero estándar ofrecen una durabilidad superior. Proporcionan relaciones excepcionales entre resistencia y peso. Los diseños ortotrópicos utilizan nervaduras de acero cerradas soldadas a una placa superior. Esto distribuye las cargas de las ruedas de manera muy eficiente manteniendo el peso muerto bajo.

Por el contrario, las plataformas de madera ofrecen una alternativa inicial más económica. Sin embargo, la madera añade un peso muerto sustancial. También exige un reemplazo frecuente cuando hay mucho tráfico. Además, debes considerar el ancho de la plataforma. Ampliar la estructura para dar cabida a dos carriles duplica el peso de la plataforma. También expone una mayor superficie a cargas de viento laterales. La ampliación de un puente reduce directamente su longitud de luz máxima permitida.

Grados de materiales y límites de fatiga

La calidad del acero bruto define la seguridad estructural. Evalúe cuidadosamente la necesidad de grados de acero de alto rendimiento como Q345 o Q460. El acero estructural de alto rendimiento resiste la deformación permanente bajo una tensión inmensa. Debe advertir a sus equipos de adquisiciones contra materiales más baratos y de menor calidad. Los paneles de baja calidad podrían pasar fácilmente una prueba de carga estática el primer día. Sin embargo, fallan rápidamente bajo fatiga de ciclo alto. La carga y descarga continua del tráfico de camiones pesados ​​provoca fracturas microscópicas por tensión en el acero inferior.

Alineación regulatoria y de cumplimiento

Los criterios de preselección deben priorizar la alineación regulatoria. Consulte por certificaciones independientes. Los estándares de fabricación ISO válidos y las marcas CE demuestran el control de calidad de fábrica. Además, cualquier puente destinado al tráfico público debe cumplir con los códigos de diseño nacionales. Asegúrese de que los modelos de ingeniería se alineen estrictamente con los estándares AASHTO LRFD o las regulaciones del Eurocódigo.

Realidades de la implementación, riesgos del montaje y próximos pasos

Los diseños teóricos eventualmente se topan con tierra y barro. Debe prepararse para las limitaciones físicas específicas del sitio. Una mala planificación del lanzamiento arruina los plazos del proyecto.

Huella del sitio y métodos de lanzamiento

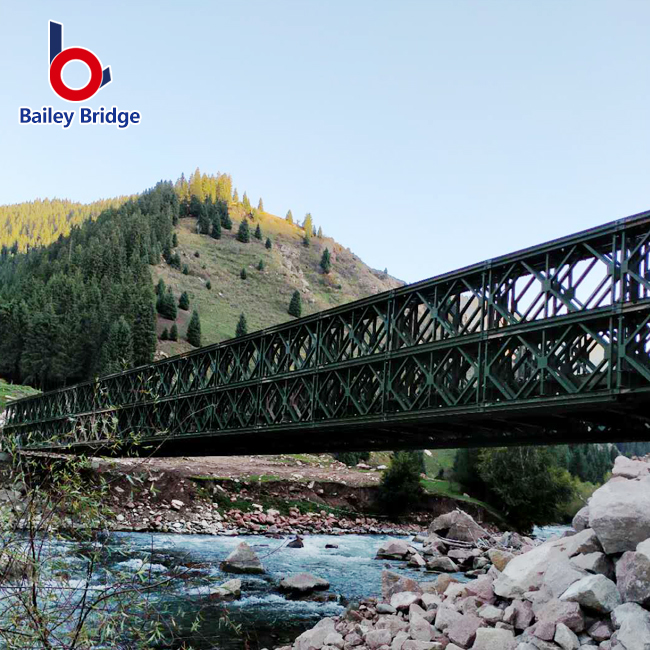

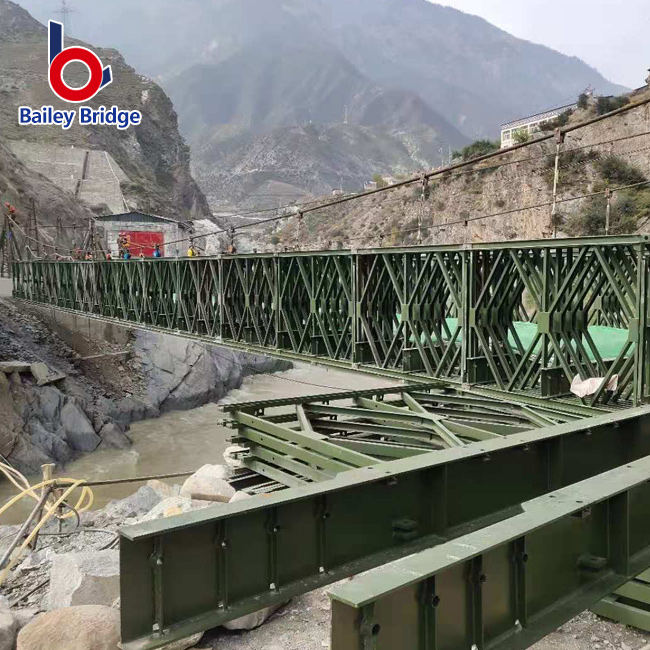

Los ingenieros rara vez levantan estructuras modulares pesadas con grúas. En su lugar, utilizan el método de lanzamiento en voladizo. Los equipos montan el puente en la orilla cercana sobre plataformas de rodillos. Incorporan una "nariz de lanzamiento" ligera en la parte delantera. Una topadora o excavadora empuja todo el conjunto a través del espacio.

Este método requiere una enorme huella de puesta en escena. Necesita un área de preparación plana en la orilla cercana aproximadamente igual a la longitud del puente que se está empujando. Si se enfrenta a un terreno montañoso limitado, este requisito de huella puede descalificar por completo ciertos diseños de luces largas.

Desgaste y desviación del pasador

Los paneles modulares se conectan mediante pasadores de acero pesados. Un puente de 60 metros contiene decenas de uniones articuladas. Cada junta tiene una pequeña tolerancia de mecanizado. En tramos largos, esta tolerancia acumulativa provoca un "hundimiento" o deflexión estructural. El tráfico de alto ciclo acelera el desgaste de los pasadores. Los protocolos de inspección regulares deben medir la deflexión a mitad del tramo para garantizar que la estructura permanezca dentro de los límites operativos seguros.

Lógica de preselección

Los equipos de adquisiciones deben seguir un marco de evaluación estricto antes de contratar a los fabricantes. Utilice esta lógica paso a paso:

1. Defina el ancho máximo exacto del espacio: mida desde una superficie de apoyo firme a otra superficie de apoyo firme, no solo el borde del agua.

2. Identifique la carga individual más pesada del vehículo: distinga entre la carga máxima por eje y el peso bruto total del vehículo. La carga por eje determina la resistencia de la plataforma; el peso bruto dicta la configuración del truss.

3. Determine el ancho del carril requerido y la vida útil: especifique si el proyecto es temporal (meses) o permanente (décadas).

4. Solicite datos de ingeniería específicos del sitio: solicite a los fabricantes preseleccionados dibujos detallados de disposición general (GA) basados ​​estrictamente en las tres primeras variables.

Conclusión

• Reconozca Matrix: un sistema de puente modular nunca es un producto único para todos. La relación inversa entre carga muerta y carga viva lo gobierna todo.

• Alinee las configuraciones con la realidad: su límite de carga final depende completamente del tipo de panel seleccionado (CB100 frente a CB200) y la configuración de piso de armadura elegida.

• Exija datos transparentes: dé prioridad a los fabricantes que proporcionen cálculos de ingeniería transparentes y específicos del sitio. Descarte proveedores que solo proporcionen gráficos de capacidad genéricos en el mejor de los casos.

• Plan para el lanzamiento: Asegure con antelación una superficie adecuada para la puesta en escena. El método voladizo dicta las necesidades de preparación del sitio.

• Tome acción: comuníquese hoy con un equipo técnico de ingeniería de ventas calificado. Proporcione sus medidas de espacio específicas, requisitos de MLC objetivo y anchos de carril para recibir una evaluación de configuración personalizada.

Preguntas frecuentes

P: ¿Cuál es la luz máxima absoluta de un puente bailey estándar?

R: El máximo teórico para un tramo único estándar sin pilares es de aproximadamente 80 metros. Los ingenieros logran esto utilizando paneles Compact 200 en una configuración de triple armazón y refuerzo de dos pisos (TDR). Sin embargo, empujar hasta este extremo de 80 metros aumenta drásticamente el peso muerto, lo que reduce significativamente la capacidad de carga útil permitida.

P: ¿Pueden los puentes baily soportar el peso de tanques militares pesados?

R: Sí. Manejan regularmente unidades blindadas pesadas. Sin embargo, acomodar tanques de batalla principales requiere un estricto cumplimiento de las clasificaciones de Clasificación de carga militar (MLC). Los tanques suelen exigir clasificaciones MLC-70 o superiores. Lograr esto a través de un espacio moderado generalmente requiere una configuración Triple-Doble (TD) o reforzada para manejar de manera segura la huella y el peso de la vía.

P: ¿Cómo afecta el ancho de la plataforma a la relación de luz y carga?

R: La expansión de una plataforma de un solo carril a una de dos carriles aumenta drásticamente el peso muerto estructural. Requiere travesaños (vigas transversales) mucho más largos y pesados. También expone un perfil más amplio a las tensiones laterales del viento. En consecuencia, las estructuras de doble carril tienen límites de luz máxima notablemente más cortos en comparación con los modelos de un solo carril.

P: ¿Los puentes temporales de acero tienen límites de carga diferentes a los permanentes?

R: Sí. Los límites de carga tienen en cuenta la vida a fatiga. Un puente temporal a menudo puede manejar con seguridad cargas máximas máximas durante períodos cortos. Las instalaciones permanentes requieren márgenes de seguridad más estrictos y reducidos. Esto protege los miembros de acero de la fatiga de alto ciclo causada por cargas cíclicas continuas durante décadas de tráfico diario.
