Calcular el peso estructural va mucho más allá de una ecuación física básica. La evaluación precisa de la carga muerta actúa como métrica fundamental para la ingeniería estructural. Dicta en gran medida la viabilidad del proyecto, los gastos de cimentación y la longevidad estructural general. Los ingenieros y directores de proyectos confían en estas cifras exactas para garantizar una infraestructura segura y viable. La estimación imprecisa de la carga muerta introduce graves riesgos físicos y financieros. Se enfrenta a escenarios de fatiga estructural acelerada, incumplimiento normativo y fallos potencialmente catastróficos. Además, el exceso de ingeniería para compensar esta incertidumbre matemática frecuentemente provoca una enorme inflación presupuestaria. Pasar de los modelos de carga teóricos a la implementación práctica en el campo requiere una planificación cuidadosa. Debemos evaluar rigurosamente materiales específicos, su vida útil prevista y distintas configuraciones estructurales. Pronto descubrirá cómo la evaluación de la infraestructura estándar frente a las soluciones modulares influye significativamente en el éxito final de su proyecto.

Conclusiones clave

• La carga muerta representa el peso estático y constante de la propia infraestructura del puente de celosía, lo que dicta fundamentalmente los requisitos de cimentación y la capacidad máxima de carga viva.

• Las metodologías de cálculo precisas deben tener en cuenta todos los miembros estructurales, las plataformas y las modificaciones a largo plazo, alineándose con los estándares de cumplimiento de AASHTO o ASCE.

• Las tecnologías de monitoreo avanzadas y los datos de deconstrucción brindan información basada en evidencia para actualizar los supuestos de carga muerta en infraestructuras obsoletas.

• La elección entre estructuras permanentes de acero pesado y soluciones modulares (como un puente de armadura Bailey) depende de equilibrar las limitaciones iniciales de carga muerta con la velocidad de implementación y el retorno de la inversión del proyecto.

Definición de carga muerta en la arquitectura de puentes de armadura

Todo proyecto de ingeniería comienza estableciendo limitaciones físicas claras. Definimos carga muerta estrictamente como el peso intrínseco e inamovible de la estructura misma. Esto abarca el esqueleto estructural primario, incluidas las pesadas vigas de acero, los cordones superiores e inferiores y los puntales diagonales. También incluye la superficie de la plataforma, losas de concreto, barandillas y cualquier accesorio de iluminación permanente adjunto al tramo. Estos elementos permanecen constantemente en su lugar. Nunca se mueven y su fuerza gravitacional descendente nunca cesa.

Debes separar claramente este concepto de las fuerzas dinámicas. Los ingenieros contrastan la naturaleza constante y estática de la carga muerta con la naturaleza altamente variable de las cargas vivas. Podemos categorizar estas fuerzas distintas para establecer una terminología básica precisa:

• Carga muerta: El peso permanente e inflexible de los materiales estructurales. Permanece constante desde el momento en que los equipos terminan el montaje.

• Carga viva: las fuerzas transitorias que se mueven a lo largo del tramo. Esto incluye tráfico comercial, aglomeraciones de peatones y vehículos de transporte pesado.

• Carga Ambiental: Fuerzas dinámicas impredecibles causadas por elementos externos. Incluimos en este grupo vientos huracanados, acumulación de nieve y actividad sísmica severa.

Un bien diseñado puente de celosía sobresale en el manejo de estas intensas fuerzas estáticas. Distribuye su inmenso peso muerto a través de una serie de triángulos interconectados. Esta disposición geométrica canaliza las fuerzas gravitacionales descendentes lateralmente a lo largo de las cuerdas. Con el tiempo, empuja el peso hacia los sólidos estribos y los enormes pilares de hormigón. Esta distribución triangular maximiza las capacidades de expansión. Efectivamente soporta un peso enorme y al mismo tiempo minimiza el uso excesivo de material en el vacío central.

Modelos y variables de cálculo estandarizados

Traducir conceptos estructurales en infraestructura segura requiere matemáticas rigurosas. Nos basamos en un marco de ingeniería estandarizado para determinar los pesos estáticos exactos. La lógica secuencial del cálculo de carga implica multiplicar las densidades de materiales conocidas por su volumen físico total. Luego, los ingenieros suman el peso calculado de todos los accesorios no estructurales permanentes. Este proceso no deja ningún perno o placa de refuerzo sin contabilizar.

Ejecutamos este modelo de cálculo mediante una secuencia altamente sistemática:

1. Evaluación volumétrica: los dibujantes calculan el volumen exacto de todas las vigas de acero, travesaños y losas de cubierta utilizando un software CAD avanzado.

2. Multiplicación de densidad: los ingenieros aplican los valores de densidad específicos de los materiales elegidos. Multiplican el volumen por estos pesos para encontrar la masa del componente de referencia.

3. Margen de conexión: los diseñadores agregan un margen basado en porcentaje para conectar elementos. Tienen en cuenta miles de pernos de acero pesados, placas de refuerzo gruesas y metal de soldadura pesado.

4. Integración de elementos: El equipo añade el peso estático de elementos no estructurales. Este paso incluye barreras de seguridad, capas de asfalto y conductos permanentes de servicios públicos.

Varias variables clave influyen en gran medida en la cifra matemática final. La longitud del tramo es el factor más crítico. A medida que aumenta la distancia entre pilares, el peso propio estructural aumenta exponencialmente. La selección de materiales también juega un papel muy importante. Puede elegir acero estructural de alta resistencia para obtener la máxima durabilidad, o puede seleccionar aleaciones de aluminio avanzadas para reducir intencionalmente el peso base. Los tipos de conexión también alteran las matemáticas. Una conexión fuertemente atornillada utiliza placas de refuerzo voluminosas, lo que agrega mucha más masa muerta que las uniones soldadas aerodinámicas.

Los organismos reguladores de la ingeniería civil exigen una precisión absoluta. Organizaciones como ASCE (Sociedad Estadounidense de Ingenieros Civiles) y AASHTO (Asociación Estadounidense de Funcionarios Estatales de Carreteras y Transporte) exigen estándares de cumplimiento estrictos. Requieren que los diseñadores apliquen factores de carga estandarizados. Por ejemplo, los ingenieros podrían multiplicar el peso muerto calculado por un factor de 1,25. Este margen de seguridad tiene en cuenta variaciones inesperadas en la densidad del material. Cubre ligeras tolerancias de fabricación y garantiza la integridad estructural en los peores escenarios.

Evaluación de tipos de puentes: el puente Bailey Truss y las alternativas modulares

Los gerentes de proyectos enfrentan decisiones críticas con respecto a la arquitectura de tramos. Normalmente separamos las categorías de soluciones en dos grupos distintos. Puede elegir instalaciones tradicionales de armazones civiles pesados ​​o puede aprovechar soluciones modulares, temporales o semipermanentes. Los proyectos civiles pesados ​​utilizan vigas de acero masivas fabricadas a medida. Requieren años de planificación, presupuestos enormes y cimientos profundos para soportar su inmenso peso propio.

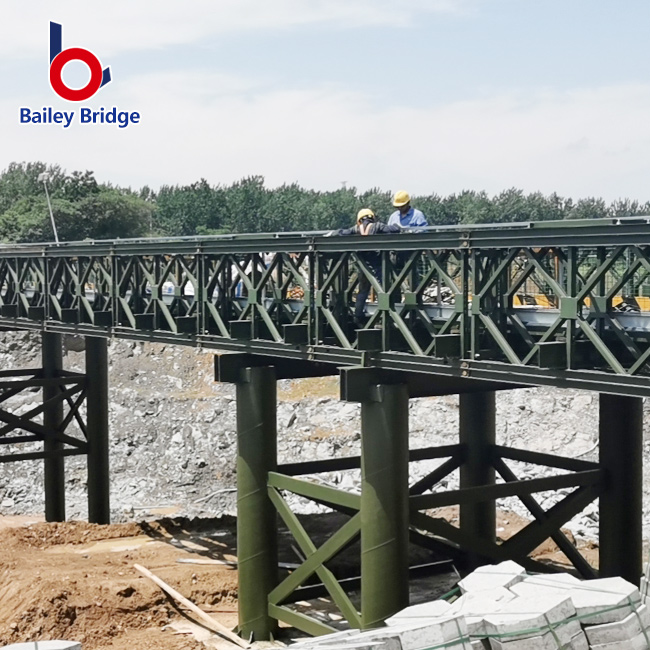

Las soluciones modulares alteran este paradigma lento y pesado. El puente de armadura Bailey es un excelente ejemplo de eficiencia de ingeniería. Los ingenieros diseñaron originalmente este sistema para un despliegue militar rápido. Utiliza paneles livianos estandarizados unidos con alfileres en patrones repetibles. Esta brillante modularidad reduce significativamente la carga muerta inicial. Los fabricantes prefabrican estos elementos con acero de alto rendimiento, maximizando la resistencia y eliminando sin piedad el volumen innecesario.

Esta reducción masiva del peso intrínseco desencadena una cascada de resultados positivos del proyecto. Podemos asignar estas características específicas directamente a los beneficios operativos. Una ponderación de referencia más baja se traduce inmediatamente en un rápido despliegue sobre el terreno. Los equipos maniobran paneles livianos utilizando equipo estándar. Evitan por completo la necesidad de grúas masivas y especializadas para levantar objetos pesados. Además, la menor masa intrínseca permite a los ingenieros utilizar pilares más antiguos existentes. Incluso pueden desplegar cimentaciones temporales mínimas en escenarios de emergencia o ubicaciones geográficas remotas.

Realidades de la implementación y seguimiento estructural

Los modelos teóricos de ingeniería rara vez coinciden perfectamente con las realidades de campo. Abordamos constantemente la brecha entre la carga de diseño teórica y el peso real "tal como está construido". Los riesgos de implementación en el mundo real introducen fuerzas estáticas inesperadas. Los equipos de construcción a menudo aplican exceso de material de soldadura más allá de los mínimos especificados. Es posible que ejecuten modificaciones de campo no registradas para resolver problemas de alineación. Además, las capas de pintura y los revestimientos protectores anticorrosión añaden miles de libras inesperadas en períodos prolongados.

También hay que reconocer que el peso intrínseco nunca permanece completamente estático a lo largo de décadas. La carga muerta frecuentemente aumenta con el tiempo debido a cambios operativos y eventos del ciclo de vida. Los departamentos de mantenimiento a menudo ejecutan modernizaciones estructurales. Se atornillan placas de refuerzo de acero adicionales a miembros envejecidos. Los equipos de carreteras frecuentemente repavimentan las plataformas deterioradas sin quitar las capas viejas. Agregar solo dos pulgadas de asfalto fresco a lo largo de un tramo de 300 pies agrega una cantidad asombrosa de fuerza descendente permanente e involuntaria. La acumulación ambiental también juega un papel. Décadas de suciedad acumulada, guano de paloma y óxido amplían la masa básica.

Afortunadamente, la industria de la ingeniería utiliza ahora técnicas de evaluación avanzadas para combatir estos misterios. Las metodologías modernas permiten a los inspectores verificar científicamente las cargas reales en el campo. Las cuadrillas instalan sofisticados sistemas de monitoreo de salud estructural (SHM) directamente en cuerdas de acero. Utilizan galgas extensométricas electrónicas y sensores de fibra óptica para leer el estrés físico en tiempo real. Estos sensores revelan exactamente cuánta fuerza hacia abajo soporta realmente la estructura.

Además, los ingenieros ahora recopilan datos increíbles obtenidos del monitoreo de la deconstrucción de puentes. Cuando los equipos de demolición desmantelan estructuras históricas, los investigadores miden cuidadosamente la tensión física liberada. Pesan a los miembros desmantelados para validar supuestos históricos. Este enfoque forense demuestra que muchas estructuras de mediados de siglo contienen hasta un 15% más de masa muerta de lo que afirmaban sus planos originales.

Encuadre empresarial: costo, escalabilidad y viabilidad del proyecto

La masa física dicta directamente la viabilidad financiera. Vemos una correlación dura e inquebrantable entre la masa de carga muerta y los requisitos geotécnicos. Un peso inicial más alto requiere cimientos significativamente más profundos y costosos. Cuando un tramo tiene una enorme masa intrínseca, los ingenieros deben clavar pilotes de acero mucho más profundamente en la tierra para encontrar rechazo. Deben verter tapas de pilares de hormigón exponencialmente más grandes. Estos aspectos económicos básicos suelen consumir la mayor parte de los presupuestos iniciales de infraestructura. La gestión del peso propio del tramo controla directamente estos enormes desembolsos de capital.

Las fases de logística y adquisiciones también sufren el fuerte impacto del peso estructural. La evaluación del peso muerto de los miembros estructurales individuales tiene un gran impacto en la logística de envío. Las enormes vigas de acero requieren una logística de transporte especializada. Debe contratar remolques especializados de varios ejes, organizar escoltas policiales y obtener permisos de carreteras complejos. Esto ralentiza los plazos de entrega y pone a prueba la eficiencia de la cadena de suministro. Por el contrario, los paneles modulares encajan fácilmente en camiones de plataforma estándar. Esta cadena logística simplificada reduce drásticamente los costos de entrega y acelera la movilización del sitio.

Los gerentes de proyectos necesitan una lógica de preselección confiable para navegar por estas opciones. Proporcionamos un marco claro para decidir sobre tipos estructurales basado en un análisis de costo-beneficio. Debe evaluar las implicaciones de la carga muerta en comparación con la capacidad de carga viva requerida y la vida útil operativa esperada. Si necesita un tramo monumental para soportar cuatro carriles de tráfico interestatal pesado durante un siglo, la arquitectura civil tradicional tiene sentido. Sin embargo, si necesita un cruce rápido de dos carriles para una operación minera, un desvío rural o una ruta de socorro de emergencia, los cimientos pesados ​​destruyen su retorno de la inversión. En estos escenarios, los sistemas modulares livianos ofrecen el único camino viable a seguir.

Conclusión

La evaluación precisa del peso estructural va mucho más allá del cumplimiento básico. La carga muerta representa la restricción de referencia absoluta a partir de la cual fluyen todas las demás decisiones financieras y de ingeniería. Determina la profundidad de sus cimientos, el tamaño de sus grúas y la escala de su presupuesto de construcción. No calcular estas fuerzas correctamente introduce un riesgo inmenso tanto para la seguridad humana como para la viabilidad del proyecto.

Para equilibrar la integridad estructural sin concesiones con la necesaria rentabilidad, es necesario seleccionar la arquitectura de celosía adecuada. Debe utilizar marcos de cálculo estrictos y emplear estándares de monitoreo modernos para verificar las condiciones del campo. Adoptar materiales avanzados y geometrías modulares permite a los equipos modernos hacer más con menos.

Alentamos encarecidamente a los responsables de la toma de decisiones en materia de infraestructura a que adopten medidas inmediatas. Realizar estudios de viabilidad exhaustivos antes de comprar materiales. Analice minuciosamente sus limitaciones geotécnicas. Consulte con empresas de ingeniería estructural especializadas antes de comprometerse con implementaciones permanentes o modulares específicas. Las decisiones informadas tomadas durante la fase de diseño salvaguardarán su infraestructura durante las próximas décadas.

Preguntas frecuentes

P: ¿Cuál es la relación típica entre carga muerta y carga viva en un puente de armadura de acero?

R: La longitud del tramo dicta directamente esta relación. Los tramos cortos soportan un mayor porcentaje de carga viva del tráfico. A medida que aumentan las longitudes de los claros, la estructura requiere significativamente más acero para sostenerse. En consecuencia, los diseños de luces largas presentan una relación de carga muerta-viva mucho mayor. Las estructuras masivas, como las cerchas en voladizo, dedican la mayor parte de su capacidad a soportar su inmenso peso muerto.

P: ¿Cómo contabilizan los ingenieros la carga muerta durante la fase de construcción?

R: Los ingenieros deben gestionar la carga muerta de forma dinámica durante el montaje. Utilizan curvatura, un proceso de curvar las vigas hacia arriba antes de la instalación. A medida que los trabajadores agregan paneles de plataforma y miembros estructurales, el peso aplicado progresivamente empuja el tramo hacia abajo hasta una posición nivelada. Las cuadrillas también dependen del apuntalamiento temporal y de la puesta en escena estratégica. Secuencian la instalación de los miembros para evitar una distribución desequilibrada de la fuerza.

P: ¿Se puede reducir la carga muerta de un puente de armadura existente?

R: Sí, los ingenieros frecuentemente reducen las cargas muertas existentes mediante modernizaciones específicas. A menudo retiran pesadas plataformas de hormigón armado. Luego, los equipos instalan plataformas de rejilla livianas o paneles de polímero reforzados con fibra. Esta estrategia elimina un peso innecesario significativo. Libera capacidad estructural, lo que permite que los tramos más antiguos se adapten de forma segura al tráfico moderno más pesado sin requerir un reemplazo estructural completo.
