Todo proyecto de puente comienza con una cuestión crítica de física y logística. Debe conocer la masa exacta de la estructura antes de comenzar a construir. El peso del puente dicta directamente los requisitos de los cimientos, el tamaño de la grúa, la logística de envío y los cronogramas generales del proyecto. Juzgar mal esta métrica provoca retrasos en cascada y sobrecostos presupuestarios.

Evaluar el peso estructural va mucho más allá de buscar un número de referencia único. La verdadera masa total de un puente de celosía representa un cálculo complejo. Depende en gran medida de la longitud del tramo, la composición del material, el diseño estructural y el cumplimiento de la carga viva. No se puede optimizar una variable sin alterar las demás.

Debemos establecer expectativas realistas durante las primeras fases de planificación. Las estimaciones genéricas proporcionan un punto de partida útil. Sin embargo, los pesos finales siempre requieren un análisis de ingeniería específico del sitio. Aprenderá cómo la elección de materiales altera las cargas muertas, por qué las longitudes de los tramos crean aumentos de peso exponenciales y cómo mitigar los riesgos de instalación. Desglosaremos las variables exactas que determinan las especificaciones de su proyecto.

Conclusiones clave

• Los puentes de armadura de acero estándar suelen oscilar entre 500 y más de 1500 libras por pie lineal, dependiendo en gran medida de la luz y el ancho.

• Los puentes peatonales soportan cargas muertas significativamente menores que las estructuras vehiculares, lo que permite el uso de materiales más livianos como el aluminio.

• El uso de un puente modular de armadura bailey ofrece segmentos de peso estandarizados y predecibles, lo que reduce la fricción logística para sitios remotos o temporales.

• Calcular mal la carga muerta total introduce graves riesgos de implementación, incluida la falla del pilar y costosas demoras en la movilización de la grúa.

Las variables centrales que dictan el peso del puente de armadura

Enmarcar el problema
Los ingenieros separan la masa estructural en dos categorías distintas durante la planificación inicial. Primero calculan la 'carga muerta'. Esto representa el peso estacionario permanente del propio puente. Luego tienen en cuenta la 'carga viva'. Esto tiene en cuenta el tráfico dinámico que soporta, desde peatones hasta camiones pesados. No se pueden optimizar estos elementos de forma aislada. Los altos requisitos de carga viva exigen miembros estructurales muy robustos. Actualizar estos miembros aumenta directamente su carga muerta.

Longitud y ancho del tramo
La longitud del tramo comparte una relación estrictamente no lineal con la masa. A medida que aumentan las luces, el material estructural requerido crece exponencialmente. No se puede simplemente duplicar el peso cuando se duplica el espacio libre. La estructura debe soportar su propia masa central aumentada a lo largo de un espacio más largo. Las plataformas más anchas también multiplican rápidamente la carga muerta. Requieren travesaños transversales más pesados ​​para evitar desviaciones peligrosas. Los ingenieros deben aumentar significativamente el tamaño de estas vigas de piso a medida que aumenta el ancho.

Materiales de la plataforma
La selección de la plataforma altera dramáticamente la escala final del proyecto. Constantemente vemos que los proyectos cambian según el peso de la plataforma.

• Plataformas de concreto: agrega una carga muerta masiva. Requiere armazones excepcionalmente gruesos y robustos para transportarlo con seguridad.

• Tarimas de madera: ofrece una alternativa tradicional y más ligera, aunque exige un mantenimiento regular.

• FRP (fibra de vidrio) o rejilla: reduce significativamente la carga muerta total. A menudo, puede reducir el tamaño de los principales miembros estructurales eligiendo una plataforma compuesta avanzada.

Cumplimiento de AASHTO y clasificaciones de carga
El cumplimiento local influye en gran medida en el tamaño de los componentes. El cumplimiento de estrictos estándares de seguridad dicta el espesor mínimo de todos los miembros estructurales. Los cruces de peatones siguen códigos diferentes a los de las estructuras de carreteras pesadas. Los estándares de la Asociación Estadounidense de Funcionarios Estatales de Carreteras y Transporte (AASHTO) garantizan la seguridad pública. Seguir estos mandatos establece una base firme para el peso del material. No puede pasar por alto estos factores de seguridad para ahorrar en costos de flete.

Selección de materiales: evaluación de características a resultados

La selección de materiales genera las mayores variaciones en la masa estructural. Evaluamos los materiales de construcción en función de los resultados de rendimiento a largo plazo y las compensaciones logísticas inmediatas.

Acero estructural
El acero proporciona máxima durabilidad. Ofrece la mayor capacidad de carga disponible para cruces permanentes.
Compensaciones: Produce el mayor peso por pie lineal. Esto aumenta directamente los costos de flete. Las estructuras de acero pesadas siempre requieren la movilización de grúas de alta resistencia. Debe asegurarse de que las condiciones del terreno del sitio puedan soportar cómodamente equipos de elevación masivos.

Aleaciones de aluminio
El aluminio ofrece una relación resistencia-peso excepcional. Es altamente resistente a la corrosión, lo que elimina muchos dolores de cabeza de mantenimiento a largo plazo.
Compensaciones: el menor peso total reduce significativamente los requisitos de cimentación y reduce los costos de instalación. Sin embargo, las limitaciones materiales limitan su aplicación. Generalmente limitamos el aluminio a proyectos para peatones, servicios públicos o vehículos ligeros. No puede soportar el tráfico pesado de camiones comerciales de forma segura en tramos largos.

Acero resistente a la intemperie (Cor-Ten)
El acero resistente a la intemperie equilibra de forma inteligente las capacidades de carga pesada. Con el tiempo, forma una pátina protectora similar al óxido.
Resultados: Esto elimina los ciclos de pintura recurrentes. Reduce el peso y la mano de obra de mantenimiento a largo plazo. Maneja el tráfico de vehículos pesados ​​fácilmente y evita por completo el mantenimiento del revestimiento.

Matriz de comparación de peso de materiales

Evaluación de la arquitectura y la modularidad del diseño

Warren vs. Pratt Truss Designs
Las configuraciones geométricas distribuyen el peso de manera diferente. Los diseños de Warren utilizan una serie de triángulos equiláteros. Distribuyen las cargas dinámicas de manera uniforme entre menos miembros estructurales. Esta configuración suele requerir menos materia prima en general. Produce una estructura más ligera. Los diseños de Pratt presentan miembros verticales en compresión y miembros diagonales en tensión. Manejan cargas dinámicas excepcionalmente bien, especialmente cerca del tramo central. Normalmente utilizan un poco más de material. Esto aumenta la carga muerta inicial. Los ingenieros evalúan estas geometrías de cerca en comparación con sus requisitos de luz específicos.

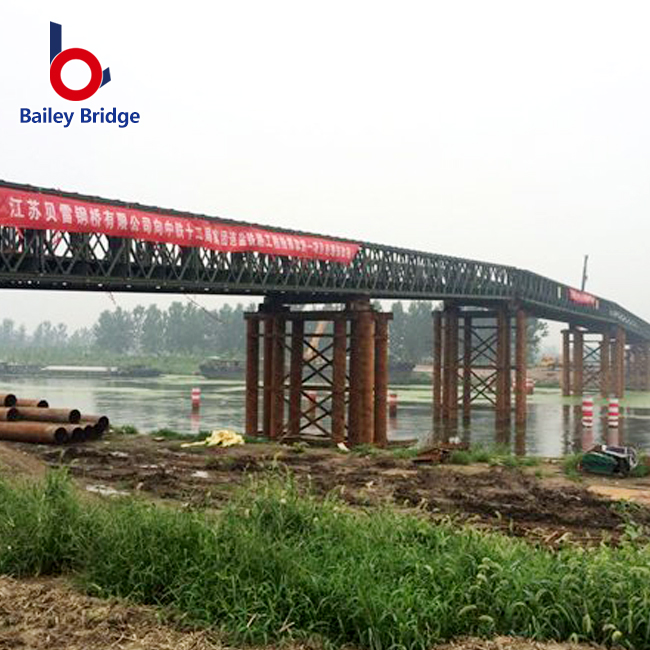

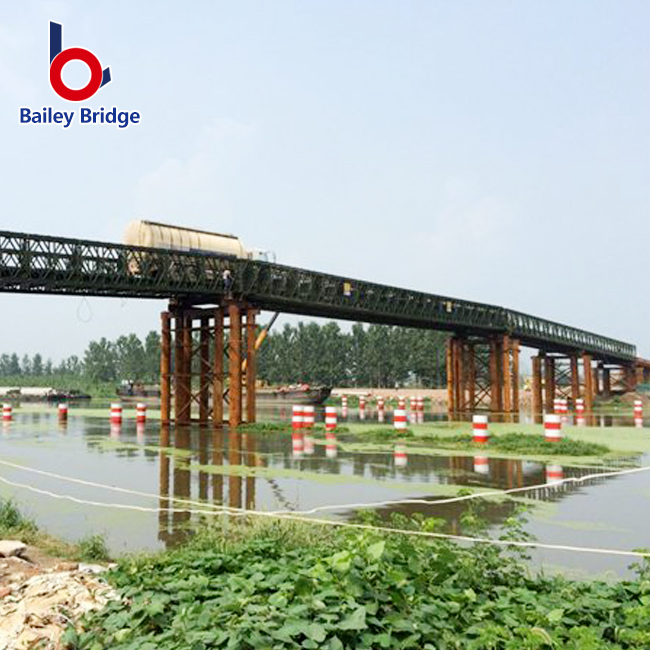

La ventaja modular de un puente Bailey Truss
La previsibilidad sigue siendo una ventaja importante para los planificadores de proyectos. Un puente modular de armadura bailey resuelve numerosos problemas de estimación de peso simultáneamente. Los componentes prediseñados proporcionan métricas de peso exactas y verificadas por panel. Usted sabe exactamente de antemano cuánto pesa cada pasador, cuerda y sección de la plataforma. Esto elimina errores de estimación.

La escalabilidad proporciona otra gran ventaja. Los sistemas Bailey permiten a los directores de proyectos ajustar los tramos de forma incremental. Puede modificar la estructura total sin una costosa fabricación personalizada. Los equipos simplemente agregan o eliminan paneles estandarizados. Esta modularidad evita una costosa ingeniería excesiva.

La velocidad de implementación se beneficia enormemente de la lógica modular. El transporte de secciones ligeras crea enormes ventajas logísticas. Puede mover segmentos manejables a sitios remotos inaccesibles para camiones pesados ​​de plataforma. Evita la necesidad de cargas de gran tamaño. Los equipos ensamblan estas estructuras rápidamente en el sitio utilizando equipos más livianos disponibles localmente.

Riesgos de implementación y consideraciones logísticas

Dimensionamiento de grúas y acceso al sitio
El movimiento de estructuras pesadas exige una planificación logística precisa. Una estructura preensamblada que pesa 40,000 libras requiere capacidades de grúa específicas. Debe evaluar cuidadosamente el acceso al sitio. El terreno blando a menudo limita la maquinaria masiva. El derecho de paso limitado impide el despliegue amplio de los estabilizadores. Debe hacer coincidir los límites del equipo con las condiciones del suelo del sitio. Un error común consiste en alquilar una grúa enorme y descubrir que el suelo de la orilla del río no puede soportar sus estabilizadores.

Preparación de cimientos y pilares
La falta de ingeniería de pilares de hormigón crea riesgos catastróficos para el proyecto. La cimentación debe soportar cómodamente la carga muerta potencial máxima. También debe resistir cargas vivas dinámicas provenientes del tráfico en movimiento y la presión del viento lateral. Los tramos pesados ​​exigen pilotes profundos o zapatas extendidas masivas. Un error de cálculo en este caso obliga a realizar costosas modernizaciones estructurales. Siempre verifique la capacidad de carga del suelo antes de finalizar la masa estructural.

Limitaciones de carga
El transporte por carretera impone los pesos máximos legales por carretera. Los tramos sobredimensionados conllevan estrictas limitaciones de transporte. Exigen permisos especiales de transporte. A menudo se necesitan escoltas de vehículos piloto y apoyo de patrullas de carreteras. Los retrasos en las rutas ocurren con frecuencia debido a los límites de peso de los puentes existentes a lo largo de la ruta de entrega. Los segmentos modulares evitan por completo estos costosos obstáculos de transporte al enviarse en remolques comerciales estándar.

Lógica de preselección: cómo definir las especificaciones de su puente

Debe formalizar las variables de su proyecto con anticipación. Recomendamos seguir una progresión lógica para especificar sus requisitos con precisión.

1. Paso 1: Defina la aplicación y la carga en vivo. Identifique al usuario principal. ¿Actuará como vía peatonal? ¿Necesita acceso temporal a la construcción? ¿Es un cruce vehicular permanente? La aplicación dicta los códigos estructurales fundamentales que debe cumplir.

2. Paso 2: Mida el espacio libre. Determine la brecha exacta que debe salvar. Esto establece sus requisitos básicos de materiales. Recuerde, la carga muerta aumenta exponencialmente a medida que aumenta esta distancia.

3. Paso 3: evaluar las limitaciones del sitio. Audite minuciosamente su ruta de entrega. Examine la huella de la instalación. Determine si puede entregar un tramo completamente ensamblado. Si el acceso es estrecho o las carreteras están restringidas, se requiere funcionalmente un puente de armadura modular.

4. Paso 4: Solicitar modelos de ingeniería. Aléjese rápidamente de las estimaciones aproximadas. Solicite un análisis estructural formal. Obtenga una especificación de peso generada en CAD de un fabricante certificado. La precisión evita costosos fallos de instalación.

Conclusión

Comprender el peso estructural requiere equilibrar múltiples variables críticas simultáneamente. Debe alinear perfectamente los requisitos de carga, la selección de materiales y la logística del sitio. Las opciones de terrazas y los diseños geométricos alteran significativamente las cargas muertas. La modularidad resuelve los problemas de acceso al sitio y al mismo tiempo mantiene manejables los segmentos individuales.

Alentamos a las partes interesadas del proyecto a ir más allá de las estimaciones genéricas rápidamente. Interactúe con ingenieros estructurales autorizados al principio de su cronograma. Ellos finalizarán adecuadamente las variables de su plataforma, luz y material. Esta colaboración garantiza una cotización precisa del proyecto. Usted protege su cronograma y garantiza la seguridad estructural al priorizar el análisis de ingeniería preciso.

Preguntas frecuentes

P: ¿Cuál es el peso promedio de un puente de armadura para peatones?

R: Las estructuras peatonales de aluminio estándar pesan en promedio entre 50 y 150 libras por pie lineal. Los modelos de acero liviano suelen oscilar entre 200 y 400 libras por pie lineal. Estas líneas de base enfatizan una fuerte variación específica del sitio dependiendo de las opciones de plataforma y las regulaciones locales de carga de viento.

P: ¿Cuánto peso puede soportar un puente de armadura estándar?

R: La carga muerta representa la masa propia de la estructura, mientras que la capacidad de carga viva define lo que transporta de forma segura. Los cruces de peatones deben soportar variables de prueba estándar como 90 libras por pie cuadrado (psf). Las estructuras vehiculares siguen clasificaciones H específicas de AASHTO para soportar camiones comerciales pesados.

P: ¿Un puente de armadura Bailey pesa menos que un puente de acero permanente?

R: La masa total depende de la configuración exacta y la longitud del tramo. Sin embargo, la naturaleza modular de los sistemas Bailey divide el peso total en componentes individuales fácilmente transportables. Esto permite un transporte más ligero y una movilización de grúas más sencilla en comparación con estructuras masivas de un solo tramo.

P: ¿Cómo se calcula la carga muerta total de un puente?

R: Los ingenieros calculan la carga muerta total sumando todos los elementos estructurales permanentes. El cálculo incluye la estructura principal, el material de la plataforma, los accesorios de conexión y las barandillas de seguridad. A esta masa total también se suman variables específicas del lugar, como revestimientos antideslizantes o revestimientos arquitectónicos pesados.
