Unir tramos físicos masivos bajo cargas extremas presenta un desafío de ingeniería atemporal. Debes cruzar ríos, valles o carreteras activas sin aumentar exponencialmente el peso muerto de la propia estructura. Depender únicamente de vigas sólidas de hormigón a menudo falla en longitudes prolongadas. Simplemente se vuelven demasiado pesados ​​para sostenerse por sí mismos.

Un puente de celosía resuelve perfectamente este dilema. Utiliza una superestructura portante compuesta de triángulos interconectados. Estas unidades geométricas gestionan la tensión y la compresión de manera eficiente en todo el tramo. Distribuyen un peso inmenso lejos del punto central y lo impulsan hacia los soportes fundamentales.

Ir más allá de la mecánica teórica requiere evaluar los parámetros prácticos del proyecto. Esta guía sirve como una herramienta precisa de toma de decisiones para planificadores, desarrolladores e ingenieros. Le ayudaremos a determinar si estos marcos sólidos se alinean estrictamente con las limitaciones, las demandas estructurales y los mandatos de cumplimiento de su sitio. Aprenderá exactamente dónde destacan estas estructuras y dónde los diseños alternativos podrían resultarle más útiles.

Conclusiones clave

• Alta relación resistencia-peso: Las estructuras de celosía se destacan en escenarios que requieren luces largas y altas capacidades de carga viva (p. ej., líneas ferroviarias, carreteras comerciales) con un uso mínimo de material.

• Versatilidad modular: Los diseños prefabricados, como el puente de armadura Bailey, ofrecen una implementación rápida para aplicaciones temporales, de emergencia o de acceso remoto.

• Compensaciones de mantenimiento: si bien son muy duraderos, la complejidad de los nodos interconectados aumenta los requisitos de inspección a largo plazo y la vulnerabilidad a la corrosión en comparación con puentes simples de vigas o losas.

• Escalabilidad predecible: los diseños de armaduras permiten a los ingenieros modelar con precisión la distribución de tensiones, lo que los convierte en una opción compatible y de bajo riesgo para proyectos municipales e industriales estandarizados.

El imperativo de la ingeniería: cómo los puentes de celosía distribuyen la carga

Los proyectos que superan grandes obstáculos no siempre pueden depender de pilares de soporte centrales. Las limitaciones ambientales frecuentemente prohíben la realización de cimientos de hormigón a mitad de río. Los planificadores necesitan desesperadamente estructuras que soporten cargas vivas masivas a través de espacios continuos. Una sólida viga de acero se hunde bajo una presión central extrema. Simplemente pesa demasiado para seguir siendo eficiente en largas distancias.

Los triángulos resuelven exactamente este problema de ingeniería. Las unidades triangulares interconectadas convierten los peligrosos momentos de flexión en fuerzas axiales directas. Esto significa que los miembros estructurales individuales experimentan pura tensión o pura compresión. Rara vez experimentan fuerzas de flexión. Las cuerdas horizontales superiores suelen soportar una fuerte compresión. Las cuerdas horizontales inferiores absorben la tensión de extensión. Los miembros diagonales transfieren fuerzas cortantes de manera eficiente entre estas capas superior e inferior.

Esta eficiencia geométrica reduce drásticamente el acero estructural total requerido. Los ingenieros optimizan el consumo de material sin esfuerzo. Reducen los grandes volúmenes de adquisición de materiales durante las fases iniciales de planificación. Se consigue una capacidad de carga increíble manteniendo al mismo tiempo una superestructura sorprendentemente ligera. El marco abierto permite que las fuerzas viajen de manera predecible. Los ingenieros pueden calcular rutas de carga con absoluta certeza matemática.

La distribución de tensiones predecible reduce significativamente los riesgos de falla estructural. Los inspectores saben exactamente qué juntas soportan la mayor tensión. Pueden reforzar estos nodos específicos durante la fabricación. Esta fuerza específica evita pandeo catastrófico. Mantiene el tráfico comercial pesado moviéndose de forma segura sobre terrenos peligrosos.

Aplicaciones principales: ¿Para qué se utiliza el puente Truss?

Los ingenieros implementan estos marcos geométricos en múltiples entornos exigentes. Ofrecen claras ventajas sobre la suspensión por cable o las alternativas de arco sólido. Su rigidez los hace indispensables para escenarios específicos de trabajo pesado.

Los vemos funcionando maravillosamente en cuatro categorías principales de infraestructura:

1. Ferrocarriles comerciales de mercancías: los trenes imponen cargas dinámicas inmensas y concentradas. Los marcos triangulares distribuyen estos enormes pesos rodantes de manera eficiente. Evitan el pandeo localizado debajo de vagones de mercancías de varias toneladas. Las vigas sólidas rebotarían o se balancearían bajo una vibración tan intensa.

2. Pasos elevados de autopistas: a menudo se ven atravesando autopistas interestatales de varios carriles. No requieren columnas de soporte centrales. Esto mantiene los carriles de tráfico activos debajo completamente despejados y seguros. Los conductores se enfrentan a menos obstáculos concretos.

3. Caminos para peatones y ciclistas: los planificadores urbanos los prefieren para las redes de transporte activo. Proporcionan cruces seguros sobre intersecciones urbanas peligrosas. La estética visual abierta combina muy bien con los paisajes urbanos modernos.

4. Soportes para tuberías industriales: las industrias pesadas los utilizan para transportar tuberías de líquidos o gas a través de terrenos accidentados. La rígida estructura de acero protege las tuberías sensibles de los cambios ambientales. Previenen peligrosos hundimientos de tuberías a través de barrancos.

Funcionan perfectamente en áreas donde está prohibida la construcción de muelles tradicionales. Los canales de navegación profundos rechazan la colocación de muelles en mitad del agua. Los lechos inestables de los ríos impiden la perforación profunda de cimientos. Un tramo triangulado bien diseñado evita por completo estos obstáculos a nivel del suelo. Se cierra la brecha fondeando únicamente en las orillas estables del río.

La ventaja modular: implementación y flexibilidad

La construcción moderna exige velocidad y adaptabilidad. Los componentes estructurales prefabricados ofrecen exactamente esta flexibilidad necesaria. Puede ensamblarlos en secciones manejables fuera del sitio. Transportar piezas pequeñas resulta mucho más fácil que transportar vigas de hormigón macizas.

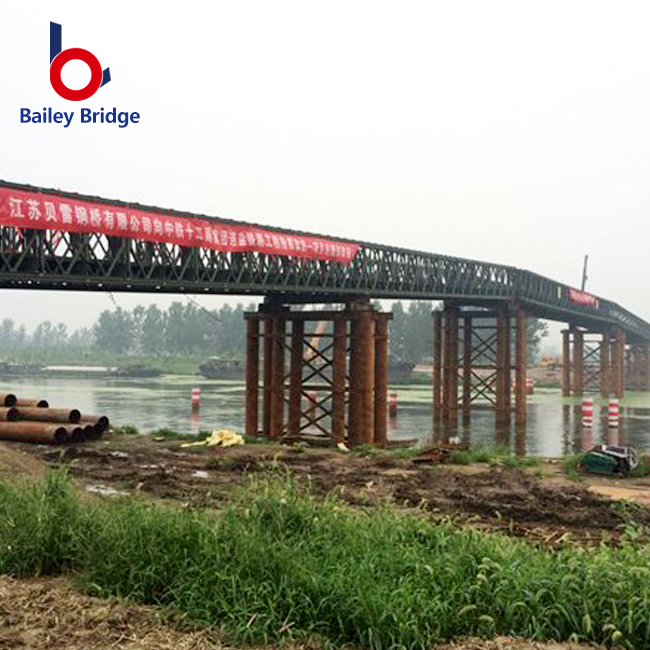

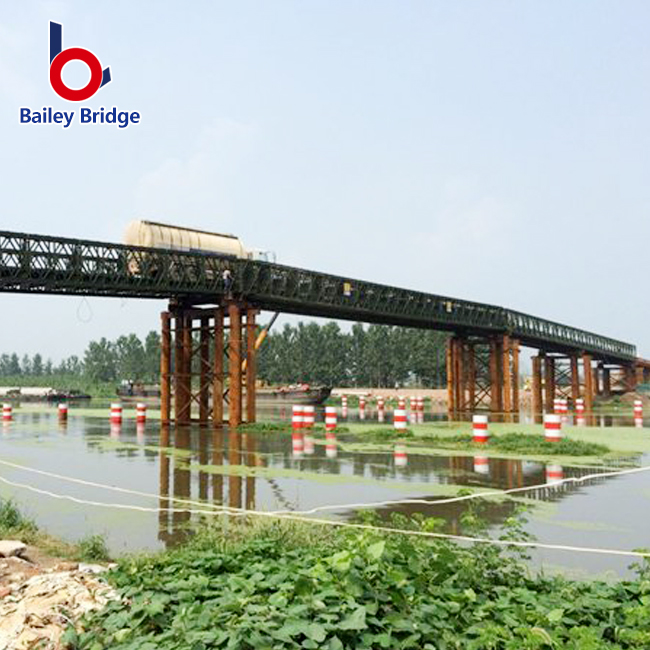

Veamos una iteración específica y muy versátil. Un puente de armadura bailey representa el pináculo absoluto de la ingeniería modular. Originado por una rigurosa necesidad militar, proporciona una velocidad de despliegue inigualable. Los trabajadores conectan paneles de acero estandarizados mediante pasadores simples y resistentes. No requieren complejos equipos de soldadura en obra. Puedes montar la estructura en tierra. Luego, lanza todo el conjunto a través de un espacio utilizando rodillos especializados.

Los equipos de socorro en casos de desastre dependen en gran medida de estos sistemas modulares. Cuando las inundaciones estacionales arrasan la infraestructura permanente, los ingenieros implementan estos reemplazos rápidamente. Restablecen líneas de suministro vitales en apenas unos días. Las operaciones remotas de minería y tala también los utilizan en gran medida. Obtienen acceso rápido y confiable a redes de recursos aisladas.

Una vez que concluye el proyecto, las cuadrillas desmantelan fácilmente la estructura. Cargan los paneles estándar nuevamente en camiones de plataforma normales. Puede reubicar toda la superestructura en un sitio completamente nuevo. Esta increíble reutilización minimiza el desperdicio de material. Maximiza la utilidad estructural en múltiples proyectos de acceso temporal.

Evaluación de las compensaciones: mantenimiento versus durabilidad

Cada elección estructural conlleva compensaciones operativas específicas. Debe equilibrar la resistencia estructural inicial con los requisitos de mantenimiento a largo plazo. Estos marcos triangulados ofrecen una rigidez increíble. Sin embargo, exigen rutinas de inspección rigurosas y sostenidas.

El marco contiene cientos de nodos interconectados. Cuenta con numerosas placas de refuerzo y uniones atornilladas. Cada punto de conexión requiere monitoreo.

• Error común: descuidar el juego de juntas. Los desechos atrapan fácilmente la humedad dentro de las conexiones apretadas de la placa de refuerzo. Esta humedad atrapada acelera el óxido invisible en lo profundo de las juntas.

• Error común: ignorar daños menores por impacto. Los vehículos de gran altura frecuentemente chocan contra los tirantes de balanceo inferiores. Incluso los impactos físicos menores comprometen la distribución geométrica general de la carga con el tiempo.

• Mejor Práctica: Implementar inspecciones visuales asistidas por drones. Los drones acceden fácilmente a cuerdas altas y peligrosas. Captan imágenes detalladas y de alta resolución de conexiones de acero de difícil acceso.

• Mejores prácticas: Aplicar sistemáticamente revestimientos protectores avanzados. La pintura rutinaria previene eficazmente la corrosión atmosférica. Concéntrese principalmente en las áreas expuestas propensas a la acumulación de sal en la carretera.

En comparación con una losa de hormigón lisa, esta intrincada geometría atrapa muchos más desechos ambientales. Los excrementos de pájaros, la sal de la carretera y la tierra arrastrada por el viento se depositan constantemente sobre los miembros de acero expuestos. Debe asignar recursos de personal adecuados para la limpieza de rutina. El lavado regular a presión prolonga la vida útil de la pintura protectora. El mantenimiento proactivo garantiza que la geometría se mantenga intacta durante décadas.

Variaciones arquitectónicas comunes

Los ingenieros han refinado el concepto triangulado básico en varias variaciones estandarizadas. Cada tipo distinto maneja las fuerzas mecánicas de manera ligeramente diferente. Elegimos modelos específicos basándonos estrictamente en la longitud del tramo, el tipo de carga y los requisitos de espacio libre.

Repasemos una comparativa estructural de los diseños más destacados.

Su elección depende en gran medida del tipo de carga viva esperada. Los diseños de Warren dominan los proyectos modernos de tráfico vehicular. Su geometría más simple reduce el tiempo de fabricación. Las variaciones de Pratt siguen siendo históricamente populares para las líneas ferroviarias pesadas. Manejan magistralmente el golpeteo rítmico de las ruedas del tren. Seleccionar la geometría correcta evita el exceso de ingeniería y mantiene optimizado el uso del material.

Matriz de decisiones: cuándo elegir una estructura de armadura

¿Cómo se decide si este es el camino de ingeniería correcto? Necesita un marco de evaluación claro y objetivo. Depender de preferencias estéticas a menudo conduce a ineficiencias estructurales.

Primero, evalúe cuidadosamente la longitud de su envergadura física. Destacan estrictamente en el rango de luces de medio a largo. Por lo general, esto significa espacios abiertos que abarcan entre 150 y 500 pies. Los tramos más cortos suelen preferir vigas de hormigón prefabricadas simples. Los tramos excepcionalmente largos pueden llegar a requerir cables de suspensión de gran tamaño.

En segundo lugar, evalúe rigurosamente las limitaciones de su base. Examina el suelo debajo del cruce. Si el suelo no puede soportar pilares de hormigón intermedios, se necesita un tramo rígido y autoportante. La estructura triangulada lleva su propio peso sin problemas al aire libre. Se ancla de forma segura sólo en los dos extremos.

En tercer lugar, considere las condiciones ambientales locales. Las áreas con vientos fuertes se benefician enormemente del diseño de estructura abierta. El viento atraviesa la superestructura sin esfuerzo. Una viga de placa sólida atraparía agresivamente el viento. Experimentaría una presión lateral peligrosa durante las tormentas importantes.

Finalmente, observe su logística de transporte. La entrega de vigas de hormigón sólidas y masivas requiere una logística de transporte altamente especializada. Interrumpe gravemente el tráfico local. Por el contrario, puede transportar cuerdas de acero modulares en camiones comerciales estándar. Los ensamblas directamente en el destino final. Esta simplicidad logística ahorra enormes cantidades de tiempo en sitios de trabajo aislados.

Conclusión

Seleccionar la solución puente adecuada requiere equilibrar las demandas estructurales con las realidades ambientales. Al aprovechar la eficiencia geométrica, podrá cruzar grandes distancias de forma segura y sin masa innecesaria.

• Analice sus limitaciones físicas con antelación. Determine si las malas condiciones del terreno prohíben la colocación de pilares intermedios antes de finalizar sus planos de diseño.

• Aproveche la modularidad inherente. Considere componentes de acero prefabricados para proyectos que exigen plazos de implementación acelerados o acceso temporal a recursos.

• Planifique un mantenimiento proactivo de por vida. Establezca un programa de inspección riguroso inmediatamente después de la instalación, centrándose principalmente en las placas de refuerzo y la integridad de las juntas.

• Consulte agresivamente a ingenieros estructurales certificados. El modelado matemático preciso de tensiones evita un diseño insuficiente peligroso y mantiene el uso de materiales estrictamente optimizado.

Preguntas frecuentes

P: ¿Cuánto dura una estructura típica de armadura de acero?

R: Cuando las cuadrillas realizan un mantenimiento regular y aplican recubrimientos protectores de manera sistemática, superan fácilmente una vida útil de 75 años. Muchos ejemplos históricos han permanecido en pleno funcionamiento durante más de un siglo. El factor absolutamente clave es la prevención agresiva de la corrosión en los nodos estructurales interconectados.

P: ¿Pueden estos marcos soportar el tráfico de camiones comerciales modernos?

R: Sí, habitualmente tienen un tráfico extremadamente intenso en las carreteras. Los ingenieros calculan específicamente los miembros estructurales para acomodar cargas vivas modernas de alta densidad. El diseño geométrico evita el pandeo localizado debajo de camiones comerciales pesados.

P: ¿Son difíciles de montar en lugares remotos?

R: No. Son muy ventajosos para zonas remotas. Los transportas en piezas pequeñas y modulares utilizando vehículos estándar. Los equipos los ensamblan utilizando herramientas básicas y pasadores pesados. Esto elimina por completo la necesidad de enormes grúas elevadoras en el lugar.

P: ¿Por qué algunos diseños tienen la parte superior abierta mientras que otros están cerrados?

R: Esto depende estrictamente del tramo y la carga requeridos. Los diseños "pasantes" encierran completamente el tráfico para lograr máxima rigidez en espacios muy largos. Los diseños "Pony" dejan la parte superior abierta. Esto ahorra material en tramos más cortos y permite que los vehículos más altos pasen libremente.
