Los proyectos de infraestructura se mantienen o fracasan en función de las decisiones estructurales iniciales. Los ingenieros deben evaluar cuidadosamente la geometría y la física antes de comenzar. La evaluación de la viabilidad estructural de proyectos de infraestructura requiere equilibrar la capacidad de carga, la longitud del tramo y el presupuesto. Depender de estructuras de vigas básicas para luces inadecuadas conduce a fallas estructurales o costos excesivos de materiales.

La transición de la física teórica a la gestión de proyectos aplicada aclara este desafío. Examinamos por qué la mecánica geométrica de un puente de celosía permite una mayor capacidad de carga. Descubrirá exactamente cuándo especificarlo sobre un diseño de viga estándar. Describimos estrategias de implementación específicas y evaluaciones de riesgos para su próxima construcción importante. Los gerentes de proyectos pueden utilizar estos conocimientos para optimizar las adquisiciones y garantizar la integridad estructural a largo plazo.

Conclusiones clave

• Distribución de fuerzas: Los puentes de armadura utilizan triángulos interconectados para convertir los momentos de flexión en pura tensión y compresión, eliminando la debilidad central inherente a los puentes de vigas.

• Escalabilidad de tramos: mientras que los puentes de vigas sufren aumentos exponenciales de carga muerta en largas distancias, las estructuras de celosía mantienen una alta relación resistencia-peso, lo que permite tramos sin soporte significativamente más largos.

• Versatilidad de implementación: las opciones modulares prediseñadas (como el puente de armadura Bailey) brindan capacidades de implementación rápida para necesidades de infraestructura tanto temporales como permanentes.

• Realidad de compensación: La resistencia mejorada de un diseño de armadura viene con una mayor complejidad de fabricación y mayores requisitos de mantenimiento debido a un mayor volumen de juntas estructurales.

La mecánica de la distribución de carga: viga versus armadura

La limitación de los puentes de vigas

Las estructuras sólidas enfrentan severas limitaciones físicas en largas distancias. Primero debemos entender la mecánica de un momento flector. Cuando cargas pesadas presionan un tramo simple, la estructura se dobla. Las fuerzas de compresión se concentran fuertemente en el borde superior. Estas fuerzas empujan el material hacia adentro. Al mismo tiempo, las fuerzas de tracción estiran el borde inferior hacia afuera. El material se separa activamente.

Esta dinámica crea una falla estructural importante. Directamente en el centro del tramo se forma una "zona muerta". Los ingenieros lo llaman eje neutro. El material ubicado a lo largo de este plano central experimenta una tensión casi nula. Agrega estrictamente un gran peso muerto pero proporciona un beneficio estructural mínimo. No se pueden simplemente construir tramos más gruesos para cruzar ríos más anchos. La estructura eventualmente colapsa bajo su enorme peso. Esta limitación estricta define la longitud del tramo no soportado.

La ventaja geométrica del puente de celosía

La geometría esquelética resuelve completamente este problema de peso muerto. Las correas triangulares redistribuyen las cargas descendentes axialmente. Las fuerzas viajan en línea recta a lo largo de los miembros de acero. Las formas geométricas convierten las fuerzas de flexión en pura tensión y compresión. Ninguna pieza se dobla. O se juntan o se separan.

Este diseño involucra activamente todo el material en la estructura. Los triángulos que se cruzan obligan a cada viga de acero a compartir la carga. Esto evita la concentración aislada de tensiones. Un tren de carga pesado podría presionar una sección específica. Los triángulos circundantes instantáneamente se tiran y empujan entre sí. Transfieren las tensiones localizadas de forma segura a los estribos de hormigón. Los triángulos no pueden deformarse. No se puede cambiar su forma sin romper físicamente uno de los lados. Esta rigidez matemática crea una estabilidad inigualable.

Evaluación de las capacidades de tramo y los resultados de carga

Eficiencia de carga muerta versus carga viva

Los ingenieros del proyecto deben calcular tanto la carga muerta como la carga viva. La carga muerta representa el peso físico del acero y el hormigón. La carga viva representa el tráfico en movimiento. Un tramo sólido de hormigón o acero requiere una gran cantidad de material para soportar cargas vivas pesadas. Los trenes de mercancías y el transporte comercial pesado exigen una infraestructura densa y pesada.

Un diseño esquelético funciona de manera diferente. Reemplaza material pesado a granel con espacios vacíos y ángulos estratégicos. Mantiene una brillante relación fuerza-peso. Los umbrales de luz específicos dictan las elecciones estructurales. Los tramos sólidos se vuelven económica y estructuralmente inviables más allá de los 80 pies sin pilares intermedios. El peso muerto simplemente crece demasiado. Las estructuras esqueléticas cruzan fácilmente cientos de pies sin soportes centrales. Siguen siendo livianos y al mismo tiempo transportan sin esfuerzo cargas vivas comerciales máximas.

Resistencia a la fuerza ambiental

Los puentes enfrentan más que simplemente cargas de tráfico vertical. Deben sobrevivir a fuerzas ambientales extremas. El viento ejerce una presión lateral masiva sobre estructuras grandes. Los perfiles macizos atrapan el viento exactamente como un velero. Sufren una grave inestabilidad aerodinámica durante las tormentas.

Las correas abiertas reducen significativamente esta peligrosa resistencia al viento. Ráfagas de alta velocidad pasan limpiamente a través de los triángulos que se cruzan. La estructura apenas se mueve. Los ingenieros frecuentemente especifican diseños esqueléticos en áreas costeras o valles profundos. La estabilidad aerodinámica evita la torsión. Las aguas de las inundaciones también pasan mucho más fácilmente a través de las secciones inferiores del esqueleto. Las barreras de hormigón sólido bloquean el agua y los escombros. Esto a menudo causa fallas catastróficas durante las inundaciones estacionales.

Eficiencia de materiales y dinámica de fabricación

Costos iniciales de material frente a fabricación

Los ingenieros se enfrentan aquí a una interesante paradoja financiera y logística. Los diseños esqueléticos utilizan mucha menos materia prima. Se compra mucho menos acero o madera para lograr la misma resistencia que un tramo sólido. La adquisición de materiales cae drásticamente.

Sin embargo, se intercambia volumen de material por una fabricación compleja. Los soldadores y fabricantes deben ensamblar docenas de uniones que se cruzan. Cortan ángulos, perforan agujeros y aseguran placas pesadas. Este proceso intensivo en mano de obra requiere comerciantes altamente calificados. Una losa sólida requiere menos manipulación humana. Vemos menores necesidades de materia prima compensadas por mayores demandas de soldadura y ensamblaje.

Realidades del mantenimiento a largo plazo (evaluación de riesgos)

Debe evaluar de forma transparente la carga de inspección a largo plazo. La seguridad estructural depende enteramente del mantenimiento de rutina. Los diseños esqueléticos poseen numerosos nodos, placas de refuerzo y uniones atornilladas. Estas conexiones críticas son muy susceptibles a la fatiga. La carga cíclica del tráfico diario debilita lentamente las conexiones. Las juntas también atrapan la suciedad y la humedad. Esto acelera la corrosión localizada.

Contrasta esta exigente realidad con un diseño monolítico. Un tramo de hormigón macizo presenta un perfil de inspección relativamente sencillo. Los inspectores buscan principalmente grietas superficiales grandes o desconchados estructurales. No tienen que comprobar cientos de tornillos individuales. Los gerentes de proyecto deben planificar equipos de inspección especializados al elegir diseños esqueléticos. Los estándares de la industria exigen pruebas visuales y ultrasónicas rigurosas para juntas estructurales.

Implementación rápida y soluciones modulares

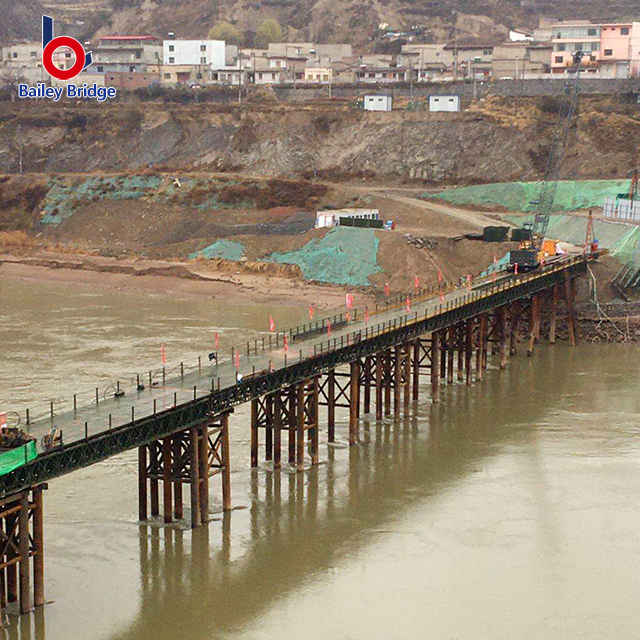

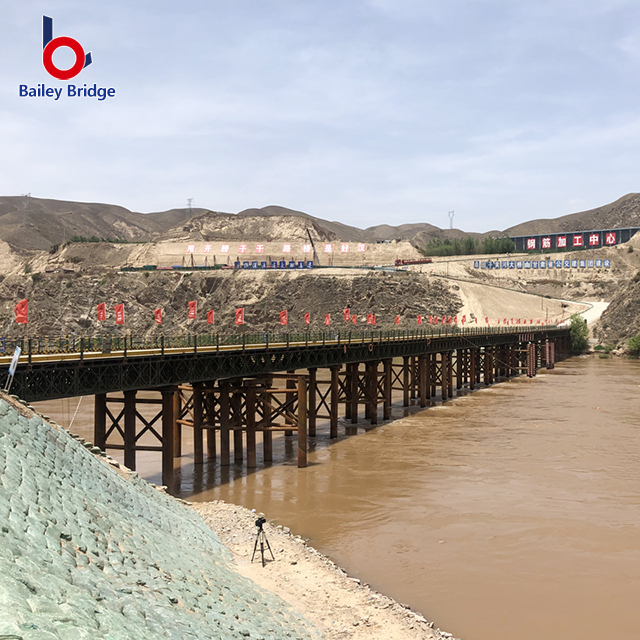

La ventaja del puente Bailey Truss

La ingeniería moderna depende en gran medida de la estandarización. La estandarización de la fuerza permite una implementación increíblemente rápida. El puente de armadura Bailey es un excelente ejemplo de esta innovación. Puedes prefabricar paneles de acero idénticos en una fábrica. Luego, los equipos unen estos paneles con alfileres en el sitio para alcanzar la longitud exacta requerida.

Casos de uso para sistemas modulares

Las capacidades modulares resuelven pesadillas logísticas complejas. Puede implementarlos en cualquier lugar. Examinemos los escenarios de implementación principales:

1. Ayuda en casos de desastre: Las inundaciones frecuentemente arrasan la infraestructura rural. Los equipos de emergencia despliegan rápidamente paneles modulares para reconectar a las comunidades varadas.

2. Desvíos de emergencia: Las reparaciones importantes de las carreteras requieren desvíos temporales. Los paneles modulares soportan un intenso tráfico comercial mientras los equipos arreglan la ruta principal.

3. Caminos madereros: Las operaciones forestales se adentran profundamente en la naturaleza. Requieren pasos firmes para los camiones de madera con cargas pesadas.

4. Acceso remoto a la construcción: las empresas mineras y los constructores de represas necesitan acceso temporal para trabajos pesados ​​a través de barrancos remotos.

Evaluación de los beneficios logísticos

Los diseños modulares estandarizados reducen las principales barreras de preparación del sitio. Puede transportar las piezas de acero individuales en camiones comerciales estándar. No necesita permisos de carga sobredimensionados. Los equipos ensamblan la estructura utilizando herramientas manuales simples y equipo básico. Muchos diseños utilizan un método de lanzamiento en voladizo. Los equipos construyen la estructura en tierra firme. Usan rodillos para empujarlo lentamente a través del espacio. No necesita grúas de elevación pesadas. No necesitas costosas barcazas en el río de abajo.

Marco de decisión estratégica: selección de su arquitectura

La elección de la arquitectura estructural correcta dicta el éxito del proyecto. Debemos alinear las capacidades físicas con las limitaciones presupuestarias y del sitio. Utilice el marco siguiente para guiar las discusiones sobre adquisiciones.

Cuándo especificar un puente de vigas

Las estructuras sólidas destacan en entornos específicos y limitados. Debe especificarlos para tramos cortos. Funcionan perfectamente para distancias inferiores a 50 a 80 pies. Se adaptan a proyectos que operan con presupuestos de fabricación iniciales ajustados. Evita pagar por mano de obra de soldadura altamente especializada. También sirven bien cuando se enfrentan requisitos de espacio vertical reducido. Una losa plana ocupa muy poco espacio vertical.

Además, considere su logística de mantenimiento continuo. Especifique estructuras sólidas en entornos donde el mantenimiento continuo de las juntas sea logísticamente prohibitivo. Si no puede enviar fácilmente equipos de inspección para revisar cientos de pernos de acero, evite las correas complejas.

Cuándo especificar un puente de armadura

La geometría esquelética domina la ingeniería a larga distancia. Debe especificarlo para tramos no compatibles de medianos a largos. Las limitaciones ambientales a menudo prohíben la construcción de muelles de hormigón en medio del río. Las aguas profundas o las corrientes rápidas hacen que los soportes centrales sean imposibles. Necesita una estructura que pueda limpiar todo el espacio de una vez.

También los necesita para requisitos de carga viva elevados combinados con límites estrictos de peso de la base. El suelo débil no puede soportar el enorme peso muerto de una estructura sólida de hormigón. Un diseño esquelético mantiene manejables las cargas de los cimientos mientras se transporta carga pesada. Finalmente, elíjalos para escenarios que requieran un montaje modular rápido. Aprovechar los componentes estandarizados estilo bailey ahorra meses de tiempo de construcción.

Conclusión

Un diseño de armadura dispersa matemáticamente la tensión en lugar de simplemente tratar de resistirla con material masivo a granel. Convierte momentos de flexión destructivos en tensión y compresión manejables. Esta ventaja geométrica elimina la pesada zona muerta que se encuentra en las estructuras sólidas. Es inherentemente más fuerte a distancia. Los gerentes de proyecto aseguran tramos sin soporte mucho más largos y al mismo tiempo mantienen una estabilidad aerodinámica crucial.

Recomiende a sus equipos de adquisiciones y gerentes de proyectos que avancen sistemáticamente. Primero, defina sus requisitos de luz exactos y los límites de espacio vertical. En segundo lugar, realice evaluaciones geotécnicas exhaustivas para determinar la resistencia del pilar y la capacidad del suelo. Finalmente, consulte a ingenieros estructurales para ejecutar simulaciones de carga viva específicas. Debe completar estos pasos antes de finalizar cualquier Solicitud de propuesta formal.

Preguntas frecuentes

P: ¿Por qué un triángulo es la forma más fuerte en la construcción de puentes?

R: Un triángulo no puede deformarse mediante tensión sin alterar la longitud de uno de sus lados. A diferencia de un rectángulo, que fácilmente se inclina formando un paralelogramo bajo presión lateral, un triángulo mantiene sus ángulos rígidos. Esta propiedad geométrica única garantiza una transferencia de fuerza rígida y una estabilidad extrema bajo cargas pesadas.

P: ¿Los puentes de armadura son más caros de construir que los puentes de vigas?

R: Utilizan mucha menos materia prima, lo que ahorra costos de compra iniciales. Sin embargo, requieren mano de obra altamente calificada para la fabricación, soldadura y ensamblaje de juntas complejas, lo que agrega costos significativos. El verdadero retorno de la inversión se obtiene en tramos más largos donde las estructuras sólidas se vuelven increíblemente costosas.

P: ¿Cuáles son las principales desventajas de un puente de armadura?

R: Presentan mayores exigencias de mantenimiento debido a que numerosas juntas requieren inspecciones periódicas de fatiga y corrosión. Son susceptibles a daños localizados; Si falla un miembro de acero crítico, toda la estructura se ve comprometida. Además, los diseños de "truss pasante" imponen límites estrictos de espacio libre superior para vehículos altos.

P: ¿Se puede utilizar un puente de armadura Bailey para infraestructura permanente?

R: Sí. Aunque originalmente fueron diseñados para uso militar y de emergencia temporal, los modernos puentes bailey galvanizados son extremadamente duraderos. Los ingenieros frecuentemente certifican estas estructuras modulares de acero para décadas de uso comercial permanente, particularmente en ambientes rurales, rutas madereras y redes de transporte en desarrollo.
