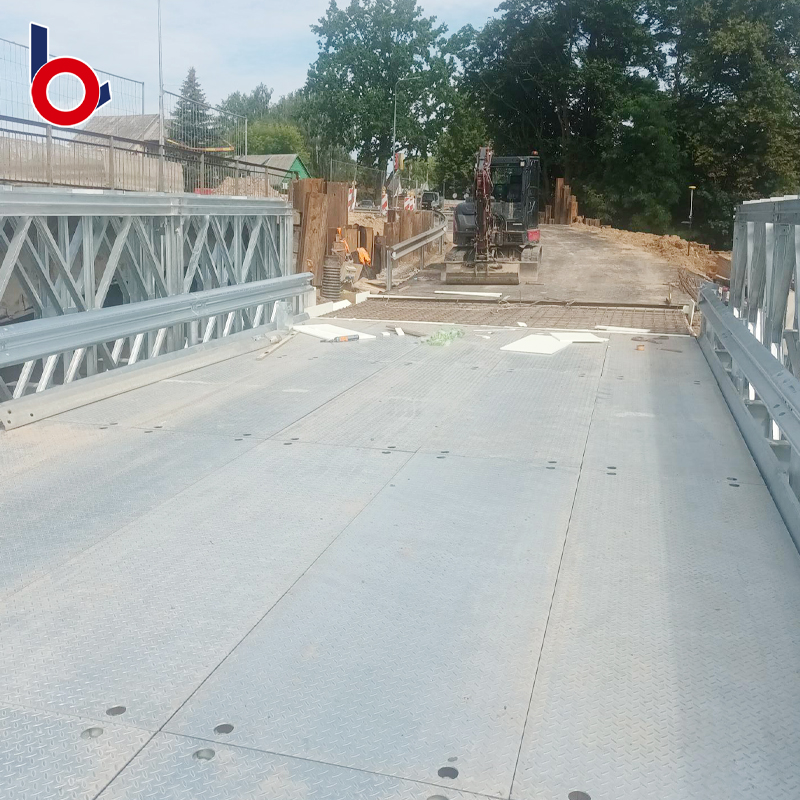

Atravesar vastos ríos, valles profundos o carreteras activas de varios carriles presenta un enorme obstáculo de ingeniería. A medida que aumentan las distancias de cruce, la tensión estructural aumenta exponencialmente. El peso propio del puente se convierte en un obstáculo importante. Los responsables de la toma de decisiones se enfrentan a un difícil acto de equilibrio. Debe sopesar la capacidad de expansión frente a los crecientes presupuestos de materiales. La compleja logística de transporte y las futuras demandas de mantenimiento complican aún más el panorama.

Seleccionar el diseño estructural incorrecto puede descarrilar su presupuesto. También puede introducir graves riesgos de seguridad con el tiempo. El diseño clásico de red abierta sigue siendo una solución dominante para salvar brechas de mediano a largo. Comprender la mecánica estructural detrás de su alta capacidad es crucial. Este conocimiento le ayuda a evaluar la viabilidad frente a alternativas de vigas, arcos o suspensiones.

Aquí deconstruiremos los principios básicos de la ingeniería. Aprenderás cómo estas estructuras cruzan distancias importantes sin soportes intermedios. También proporcionamos un marco de evaluación comercial. Los ingenieros de proyectos y los equipos de adquisiciones pueden utilizar esta guía para navegar con confianza en proyectos de infraestructura de gran envergadura.

Conclusiones clave

• Los puentes de armadura utilizan una red de triángulos interconectados para disipar las fuerzas de carga (tensión y compresión), minimizando el peso muerto general de la estructura y maximizando la capacidad del tramo.

• La alta relación resistencia-peso hace que las armaduras sean muy rentables para luces de medianas a largas (normalmente de 50 a 300+ pies) en comparación con las estructuras de vigas sólidas.

• Las variaciones modulares, como el puente de armadura bailey, ofrecen una implementación rápida y una escalabilidad extrema para sitios remotos o de acceso restringido.

• Si bien son eficientes en cuanto a materiales, quienes toman decisiones deben tener en cuenta los costos de mantenimiento de por vida asociados con la inspección de conexiones de juntas complejas y áreas de superficies expuestas.

La física de la ingeniería que resuelve los desafíos de cargas de tramos largos

Los ingenieros confían constantemente en formas geométricas específicas para conquistar luces inmensas. El triángulo constituye el fundamento absoluto de esta lógica estructural. Es el único polígono bidimensional que resiste inherentemente la deformación. Aplique una fuerte presión en la parte superior de un cuadrado y rápidamente se inclinará formando un paralelogramo. Aplique la misma presión a un triángulo y quedará firmemente fijado en su lugar. Los triángulos interconectados dentro de la estructura distribuyen eficazmente cargas pesadas a lo largo de todo el tramo.

Esta geometría permite que la estructura separe limpiamente las fuerzas opuestas. Cuando los vehículos pesados ​​cruzan el tablero, el puente sufre una tensión intensa. Los acordes superiores manejan la compresión. Se aprietan fuertemente bajo la carga. Mientras tanto, las cuerdas inferiores manejan la tensión. Se separan, resistiendo la fuerza de flexión hacia abajo. Los miembros de la red diagonal se encuentran entre estos acordes. Transfieren eficientemente fuerzas de corte desde el centro hacia los fuertes soportes finales.

La reducción de la carga muerta representa otra ventaja física crítica. Las vigas sólidas, conocidas como puentes de vigas, escalan mal en espacios grandes. Añaden enormes cantidades de acero pesado a medida que aumentan de longitud. El diseño de "red abierta" elimina por completo el material que no soporta carga. Elimina la "grasa" innecesaria de una viga sólida. Un menor peso muerto se correlaciona directamente con mayores distancias alcanzables. Puede cruzar ríos anchos de forma segura sin construir costosos muelles en el punto medio.

La relación canto-luz ilustra perfectamente esta eficiencia. Los ingenieros pueden aumentar la altura vertical o profundidad del marco. Hacerlo aumenta exponencialmente la resistencia a la flexión. A esto lo llamamos momento de inercia en ingeniería estructural. Un marco más alto combate agresivamente las fuerzas de flexión. Sorprendentemente, aumentar esta altura no requiere aumentos proporcionales en el tonelaje de acero. Obtiene una enorme rigidez estructural por una fracción del costo del material.

Puente de armadura versus estructuras alternativas: marco de evaluación

Los planificadores de proyectos deben asignar los tipos de puentes a los requisitos específicos del sitio. Necesita criterios de éxito claros antes de finalizar cualquier proyecto. Los equipos deben evaluar cuidadosamente las limitaciones de autorización, las condiciones ambientales y los límites presupuestarios estrictos. Los requisitos estéticos también influyen en los entornos urbanos. Ningún diseño de puente por sí solo resuelve todos los problemas de ingeniería.

Los puentes de vigas destacan en escenarios muy específicos. Funcionan mejor para tramos cortos y con poco espacio libre. Los equipos de construcción los construyen rápidamente utilizando vigas sólidas de acero u hormigón. Sin embargo, su principal ventaja se desvanece en distancias más largas. Se vuelven prohibitivamente pesados. El inmenso material necesario los hace demasiado caros para cruzar ríos anchos.

En el extremo opuesto encontramos puentes colgantes y atirantados. Los ingenieros reservan estos titanes para tramos extremos que cruzan 1000 pies o más. Son visualmente impresionantes y muy capaces. Sin embargo, conllevan enormes costos iniciales de ingeniería. También es necesario financiar enormes cantidades de material y complejas bases de anclaje. Complican demasiado los proyectos de media distancia.

El marco de la web abierta representa el término medio definitivo. Ofrece la eficiencia óptima de costo por pie para espacios intermedios. A menudo encontrará sitios donde los pilares a mitad de luz son completamente inviables. Aguas profundas, corrientes rápidas o carreteras muy transitadas impiden la colocación del muelle. En estos entornos específicos, esta estructura proporciona la fuerza necesaria sin salirse del presupuesto.

Escalabilidad modular: la aplicación Bailey Truss Bridge

El mercado comercial ofrece sistemas de truss prefabricados altamente eficientes. Estas variaciones modulares revolucionan la forma en que los ingenieros abordan ubicaciones de sitios difíciles. Evitan el lento y tradicional proceso de fabricar a medida cada viga de acero individual. En cambio, se basan en principios de diseño inteligentes y estandarizados.

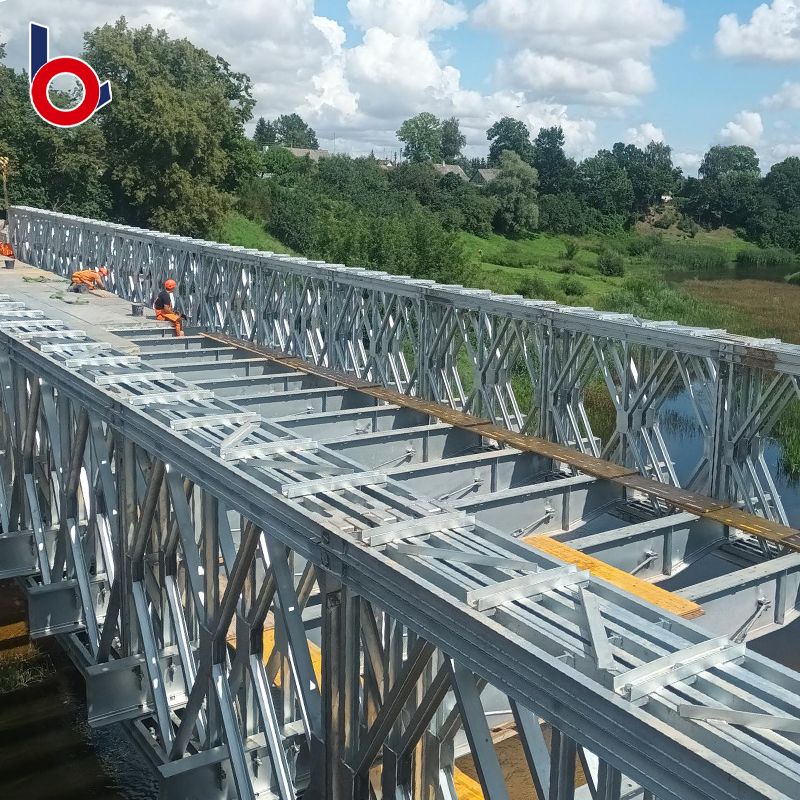

Un excelente ejemplo de esta ventaja operativa es el puente de armadura Bailey . Esta solución de ingeniería utiliza paneles de acero intercambiables y estandarizados. Los equipos unen estos paneles para lograr luces impresionantemente grandes. Elimina por completo la necesidad de utilizar equipos de elevación pesados. El proceso de montaje también elimina por completo las complejas y laboriosas soldaduras in situ.

Los escenarios de implementación de estos sistemas modulares varían ampliamente. Los planificadores los utilizan con frecuencia para socorro de emergencia en casos de desastre. Cuando las inundaciones arrasan la infraestructura rural, los equipos pueden desplegar estas estructuras en cuestión de días. También sirven perfectamente como circunvalaciones temporales durante grandes reconstrucciones de carreteras. Además, los municipios los utilizan para establecer rápidamente infraestructuras seguras para peatones y ciclistas. Muchas áreas remotas incluso dependen de ellos para el acceso permanente a carreteras rurales.

La logística del transporte destaca otra gran ventaja. Mover enormes vigas de acero requiere permisos de transporte especializados y de gran tamaño. También requiere vías de acceso anchas y muy estables. Por el contrario, puede transportar vigas modulares sin ensamblar en camiones de plataforma estándar. Esta capacidad desbloquea el acceso a terrenos altamente restrictivos. Puede colocar un puente de alta capacidad en regiones montañosas escarpadas o bosques densos con relativa facilidad.

Dimensiones de costo-resultado para planificadores de proyectos

Los equipos de adquisiciones deben analizar múltiples dimensiones de costos antes de aprobar un diseño. La eficiencia del material destaca inmediatamente. Simplemente necesita un tonelaje de acero significativamente menor por pie de luz. Las vigas de placas tradicionales consumen enormes cantidades de materia prima. Los diseños de red abierta colocan inteligentemente el acero exactamente donde las fuerzas lo exigen. Esta eficiencia reduce los presupuestos iniciales de adquisiciones.

Los métodos de fabricación y montaje también afectan el libro mayor final. Los planificadores logran un control de calidad altamente predecible mediante una estricta fabricación fuera del sitio. Los ajustes de fábrica permiten cortes y perforaciones precisos. Una vez entregado, el conjunto de campo atornillado reduce en gran medida las horas de mano de obra especializada en el sitio. No es necesario pagar tarifas superiores por equipos de soldadura de campo extendido.

Los planificadores de proyectos deben evaluar los costos utilizando este enfoque secuencial:

1. Línea base de materiales: Calcule el tonelaje de acero exacto requerido frente a una alternativa de viga de placa sólida.

2. Estimación de mano de obra: compare el costo de un simple ensamblaje atornillado en el sitio con los extensos requisitos de soldadura en el sitio.

3. Logística de transporte: determine si la ubicación del sitio requiere transporte especializado o si son suficientes plataformas planas estándar.

4. Escalado de cimientos: evalúe el tamaño y la profundidad requeridos de los estribos de concreto en función del peso de la superestructura.

Los requisitos de cimentación representan un área enorme para el ahorro de costos secundarios. Las superestructuras generales más ligeras reducen directamente la carga sobre el terreno. Se reduce significativamente la huella necesaria de los pilares de hormigón. La capacidad de carga necesaria de la cimentación disminuye. Verter menos hormigón y hincar menos pilotes se traduce en una retención sustancial del presupuesto.

Riesgos de implementación y realidades del mantenimiento

Si bien son muy eficientes, estas estructuras conllevan realidades de implementación específicas. Debe afrontar estos riesgos de frente durante la fase de planificación. La complejidad de la inspección es una preocupación principal para la gestión a largo plazo. El mismo diseño basado en triángulos interconectados crea cientos de uniones. Estos nodos, cartelas y conexiones atornilladas requieren mucha atención.

Las inspecciones estructurales de rutina exigen mucho tiempo y experiencia. Los inspectores deben examinar individualmente cada unión en busca de fracturas por tensión o pernos flojos. El gran volumen de estas conexiones aumenta los presupuestos básicos de mantenimiento.

Para gestionar de forma proactiva estos riesgos de implementación, los ingenieros deben centrarse en:

• Inspecciones de nodos: programación de pruebas visuales y ultrasónicas estrictas y recurrentes en todas las placas de refuerzo de alta tensión.

• Mantenimiento del revestimiento: Establecer un cronograma para retocar la pintura o volver a galvanizar para combatir la exposición persistente a la humedad.

• Comprobaciones de redundancia: garantizar que existan rutas de carga secundarias para que ninguna falla del miembro de tensión comprometa todo el tramo.

• Monitoreo de autorización: confirmar periódicamente que la repavimentación de la carretera no reduce peligrosamente los límites superiores verticales.

La corrosión presenta otra batalla en curso. El diseño de red abierta aumenta naturalmente la superficie total expuesta a los elementos ambientales. La lluvia, la nieve y la sal de la carretera llegan fácilmente a la intrincada estructura de acero. Los ingenieros deben evaluar cuidadosamente las opciones de acabado. El acero desgastado desarrolla una pátina protectora de óxido. El acero galvanizado ofrece una resistente protección contra el zinc. Los acabados pintados brindan flexibilidad estética pero requieren una reaplicación frecuente.

La sensibilidad a la fatiga requiere una estricta supervisión de ingeniería. Los miembros en tensión sufren cargas cíclicas constantes a lo largo del tiempo. Cada camión que pasa estira y suelta estas cuerdas inferiores. Los ingenieros deben garantizar el estricto cumplimiento de los estándares modernos de redundancia. Los códigos locales AASHTO dictan múltiples rutas de carga. Esto evita fallas catastróficas en un solo punto si un miembro se debilita. Por último, los planificadores deben abordar las limitaciones de espacio libre. Los diseños elevados, conocidos como vigas pasantes, limitan físicamente el espacio vertical para el tráfico de vehículos. Esto requiere una planificación inicial muy cuidadosa de la ruta.

Conclusión

La decisión sobre un marco abarcador determina el éxito financiero y operativo de su proyecto de infraestructura. Un puente de celosía está estructural y económicamente justificado para entornos específicos. Destaca cuando se abarcan distancias en las que minimizar el peso muerto es absolutamente fundamental. También resulta invaluable cuando la colocación de pilares intermedios a mitad de luz es estructural o ambientalmente imposible.

Los ingenieros de proyecto deben comenzar inmediatamente con un análisis en profundidad específico del sitio. Esto determina la altura exacta necesaria para resistir con seguridad las fuerzas de carga locales. A continuación, los equipos deben consultar directamente con los fabricantes de estructuras prefabricadas. La modelización temprana de los costos de material y transporte de referencia evita sorpresas presupuestarias posteriores. Asegúrese siempre de que el diseño elegido se alinee estrictamente con la AASHTO local o con los requisitos de cumplimiento equivalentes. Al aprovechar estas distintas mecánicas estructurales, puede cerrar con confianza enormes brechas con una eficiencia superior.

Preguntas frecuentes

P: ¿Cuál es la luz promedio de un puente de armadura?

R: El tramo promedio generalmente se encuentra dentro de un "punto ideal" de 50 pies a 300+ pies para construcciones estándar para vehículos y peatones. Si bien las variantes de alta ingeniería pueden abarcar mucho más, esta gama intermedia maximiza la relación resistencia-peso estructural. Esto los hace mucho más rentables que las pesadas vigas sólidas o las complejas alternativas de suspensión.

P: ¿Por qué algunas partes de un puente de armadura son más altas que otras?

R: Muchos diseños presentan profundidades variables, como perfiles de cuerda de arco o de espalda de camello. Los ingenieros maximizan la altura estructural exactamente en el centro del tramo. Esta zona central experimenta los mayores momentos de flexión bajo cargas pesadas. Aumentar la profundidad en el medio proporciona máxima resistencia a la flexión sin desperdiciar acero adicional cerca de los soportes de los extremos.

P: ¿En qué se diferencia un puente de armadura Bailey de un puente de armadura estándar?

R: Una versión estándar suele ser una estructura estática diseñada a medida, soldada o atornillada permanentemente para un sitio específico. Un sistema bailey es una estructura portátil altamente modular y articulada con pasadores. Utiliza paneles de acero estandarizados e intercambiables. Esto permite un despliegue rápido, un transporte sencillo en plataforma y un montaje rápido sin equipo de elevación pesado.
