Los cruces de tramos cortos presentan desafíos diarios únicos para la ingeniería civil moderna. Los planificadores a menudo enfrentan costos de movilización desproporcionados al salvar brechas de menos de 60 metros. La construcción tradicional de hormigón exige permisos ambientales prolongados. Las huellas de maquinaria pesada también obligan a extender los tiempos de cierre del sitio. Necesita una alternativa más eficiente para mantener los proyectos en marcha.

El sistema de puente Compact 321 cierra esta brecha operativa exacta. Equilibra con éxito los requisitos de despliegue rápido y las capacidades de carga de alta resistencia. Los equipos de ingeniería lo utilizan para evitar el ritmo lento de las construcciones convencionales. Diseñamos esta guía para ayudar a los gerentes de proyectos e ingenieros civiles a evaluar objetivamente esta tecnología.

Aprenderá cómo integrar estas estructuras en una cartera de infraestructura moderna. Exploramos estrategias prácticas de implementación, mecánica estructural y límites claros de rendimiento. Esta evaluación proporciona los datos procesables que necesita para una mejor planificación del sitio. Continúe leyendo para dominar la implementación de estas sólidas soluciones estructurales.

Conclusiones clave

• Implementación acelerada: los componentes modulares prediseñados eliminan los tiempos de curado y reducen la dependencia de maquinaria pesada, lo que permite el ensamblaje en días en lugar de meses.

• Capacidad de carga escalable: las configuraciones de truss se pueden escalar matemáticamente (p. ej., de un solo carril a varios carriles, de un solo truss a varios truss) para cumplir con clasificaciones de carga militares o AASHTO específicas.

• Modelado de costos predecibles: las piezas estandarizadas reducen la volatilidad de la cadena de suministro y ofrecen una mayor previsibilidad financiera en comparación con los tramos convencionales diseñados a medida.

• Realidades de la implementación: El éxito depende en gran medida de una preparación precisa del pilar y de técnicas de lanzamiento controladas en voladizo; no es una solución inmediata sin supervisión de ingeniería.

Evaluación de los obstáculos de la infraestructura de tramos cortos

Los ingenieros civiles se enfrentan a estrictas barreras logísticas a la hora de planificar cruces de tramos cortos. Verter tramos de hormigón personalizados de menos de 60 metros genera una grave ineficiencia financiera. Debes transportar grúas pesadas a lugares remotos. También debe construir encofrados personalizados para un espacio estructural relativamente pequeño. Este enfoque tradicional inmoviliza equipos pesados ​​valiosos durante semanas. Los alquileres de equipos y los equipos de mano de obra especializada agotan rápidamente los recursos del proyecto. Los planificadores deben buscar métodos que minimicen estas fuertes limitaciones de movilización.

El cumplimiento medioambiental crea otro enorme cuello de botella para tramos cortos. La construcción tradicional de puentes requiere un extenso trabajo dentro del agua. Hincar pilotes o verter muelles directamente en los lechos de los ríos desencadena un estricto escrutinio regulatorio. Las agencias ambientales suelen tardar meses en emitir estos permisos. El trabajo prolongado en el agua corre el riesgo de alterar el hábitat acuático. Además, los cierres prolongados de carreteras crean graves fricciones dentro de las comunidades locales. Los desvíos interrumpen el comercio local y los tiempos de respuesta a emergencias. El riesgo del proyecto aumenta cada vez que bloquea vías locales críticas durante períodos prolongados.

Los directores de proyectos también enfrentan el dilema temporal versus permanente. Muchas industrias sólo requieren acceso durante dos a cinco años. Las operaciones madereras con frecuencia se trasladan a nuevos sectores forestales. Las empresas mineras abandonan los caminos de acceso una vez que agotan las vetas minerales locales. Los equipos de socorro en casos de desastre necesitan un paso inmediato y funcional durante las fases de recuperación. La construcción de estructuras permanentes de hormigón para estas necesidades temporales desperdicia un enorme capital. La industria necesita una solución que combine fuerza a nivel permanente y agilidad a nivel temporal.

1. Logística de maquinaria pesada: trasladar grúas de alto tonelaje a sitios remotos a menudo requiere reforzar primero las carreteras de acceso.

2. Cronogramas para la obtención de permisos ambientales: El vertido de concreto en el agua obliga a las agencias ambientales a aplicar estrictos protocolos de mitigación.

3. Fricción comunitaria: Cerrar una ruta local durante seis meses daña la buena voluntad pública y el apoyo político.

4. El desajuste del ciclo de vida: la construcción de un puente de hormigón de 50 años para una operación minera de 3 años demuestra una mala asignación de recursos.

Mecánica central del sistema de puente Compact 321

Debemos examinar el pedigrí de ingeniería detrás de estas estructuras modulares. El sistema representa una iteración modernizada del concepto probado del puente Bailey. Los primeros ingenieros militares desarrollaron el diseño original de Bailey para un despliegue rápido en tiempos de guerra. Hoy en día, los ingenieros utilizan acero de alto rendimiento para mejorar toda la estructura. Esta moderna aleación permite que los paneles soporten cargas comerciales significativamente más pesadas. Todo el diseño gira en torno a un montaje estandarizado. Los equipos unen componentes idénticos para formar tramos rígidos y continuos.

Comprender la anatomía de los componentes ayuda a los planificadores a visualizar el proceso de ensamblaje. Las principales cerchas longitudinales se basan en paneles de acero estandarizados. Cada panel mide aproximadamente tres metros de largo. Los trabajadores alinean estos paneles de un extremo a otro y los aseguran con pasadores de acero pesados. Los travesaños se cruzan entre las vigas principales para proporcionar soporte transversal. Estas pesadas vigas transversales sostienen en última instancia las placas de cubierta. Las placas de la plataforma pueden ser de acero macizo o de madera pesada. Captan las cargas de las ruedas y distribuyen el peso del eje de manera eficiente en los espejos de popa.

• Paneles estandarizados: los bloques de construcción centrales de celosía de tres metros. Cuentan con orificios perforados con precisión para una conexión rápida.

• Travesaños: Los travesaños que se apoyan sobre los cordones inferiores de los paneles. Ellos dictan el ancho de la carretera.

• Placas de cubierta: La superficie de conducción. Las placas de acero ofrecen una alta durabilidad. Las plataformas de madera ofrecen un peso muerto más ligero.

• Componentes de refuerzo: Los tirantes estabilizadores y los listones estabilizan todo el marco contra las fuerzas del viento lateral.

La flexibilidad de configuración destaca como la mayor ventaja mecánica. Los equipos de ingeniería pueden escalar matemáticamente las armaduras. Gestionan los requisitos de carga muerta y carga viva apilando paneles de manera diferente. No es necesario rediseñar el puente para camiones más pesados. Simplemente agregue más paneles estándar a la línea de truss. Una configuración "Única-Única" significa un panel de ancho y un nivel de alto. Una configuración "Doble-Doble" significa dos paneles de ancho y dos niveles de alto. Este apilamiento modular aumenta la capacidad del puente al instante.

Validación de rendimiento: cuándo especificar un puente de acero 321 compacto

Debe hacer coincidir su selección estructural con las métricas operativas requeridas. El puente de acero Compact 321 cumple fácilmente con las clasificaciones estándar de la Asociación Estadounidense de Funcionarios Estatales de Carreteras y Transporte (AASHTO). Los ingenieros configuran habitualmente estas estructuras para cargas de carretera HS20 o HL-93. El sistema también se adapta a clasificaciones militares estándar sobre ruedas y orugas. Debe verificar la carga máxima anticipada por eje antes de seleccionar la configuración de su truss. Una excavadora de orugas pesada aplica la tensión de manera diferente que un camión con ruedas.

Los sistemas de juntas articuladas exhiben tolerancias específicas de fatiga y deflexión. Debes comprender objetivamente estos límites. Las armaduras de acero modulares se deforman más bajo cargas vivas en comparación con el hormigón vertido continuo. El puente rebotará o se flexionará visualmente cuando los camiones pesados ​​lo crucen. Esta desviación sigue siendo totalmente segura y calculada matemáticamente. Sin embargo, debe tener en cuenta este movimiento en sus diseños de aproximación. Las placas de transición deben adaptarse a la flexión vertical. Reconocer estos diferentes perfiles de deflexión evita alarmas innecesarias durante la prueba de carga inicial.

La protección contra la corrosión impacta directamente en el ciclo de vida de la instalación. Debe evaluar las condiciones del sitio antes de ordenar componentes. Los sitios del interior en climas secos a menudo toleran recubrimientos de pintura industriales estándar. Sin embargo, los entornos costeros presentan graves riesgos de niebla salina. Los ambientes selváticos con alta humedad también aceleran la degradación del acero. En estos entornos agresivos, se debe especificar la galvanización en caliente. El acero galvanizado resiste el óxido durante décadas sin necesidad de volver a pintar. Esta capa de protección evita que los pines de conexión críticos se atasquen con el tiempo.

Mejores prácticas para la validación del desempeño

• Calcule las cargas exactas por eje antes de elegir una configuración de panel.

• Tenga en cuenta las fuerzas de frenado dinámicas en pendientes de aproximación pronunciadas.

• Especifique componentes galvanizados en caliente para cualquier implementación marina o costera.

• Instale rampas de transición flexibles para absorber la deflexión natural de la armadura.

Errores comunes a evitar

• Ignorar el peso de la plataforma al calcular la carga muerta total.

• Aplicación de estándares de diseño de hormigón rígido a estructuras de acero flexibles con pasadores.

• No inspeccionar las tolerancias de los pasadores después de eventos sísmicos o inundaciones importantes.

Realidades de la implementación: riesgos y mitigación de la implementación

La implementación exitosa depende en gran medida de una preparación rigurosa del sitio. No se puede tratar un sistema de puente modular como un simple producto 'directo'. Los pilares requieren una ingeniería exacta. Deben permanecer estructuralmente sólidos y perfectamente nivelados. Los equipos deben instalar placas robustas para los asientos del banco a ambos lados del espacio. Estas pesadas placas de acero distribuyen las enormes cargas puntuales de los extremos del puente en el suelo. Si el suelo se asienta de manera desigual, la armadura experimentará una tensión de torsión severa. Los asentamientos diferenciales pueden deformar permanentemente los paneles estándar.

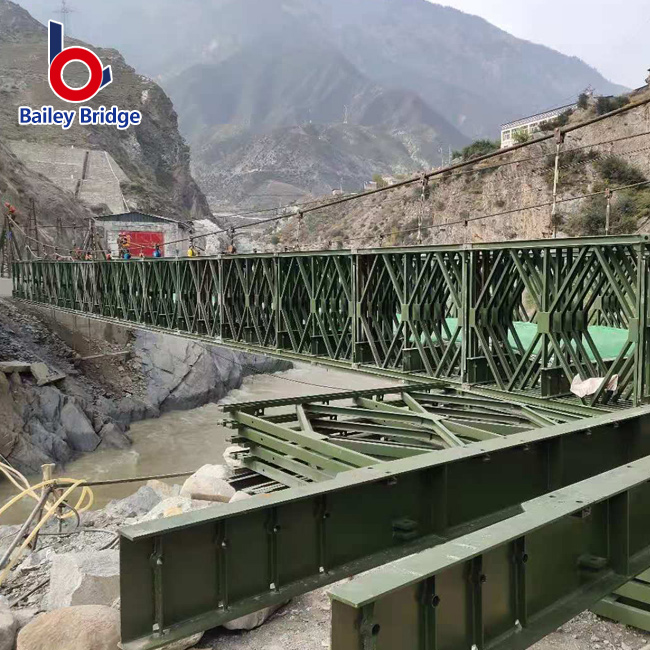

El método de lanzamiento en voladizo define el proceso de instalación. Los equipos rara vez levantan el puente completamente ensamblado y lo colocan en su lugar. En lugar de ello, montan la estructura en el banco de origen. Construyen una nariz de lanzamiento liviana en la parte delantera. Este marco nasal temporal cruza primero el espacio. Los equipos empujan todo el conjunto hacia adelante sobre pesados ​​rodillos de acero. El morro se apoya en los rodillos de la otra orilla. Luego, el equipo continúa empujando hasta que el pesado puente principal cruza la brecha por completo. Luego desmantelan la nariz.

Este proceso voladizo conlleva riesgos operativos específicos. Los ingenieros deben calcular contrapesos precisos para la parte trasera del puente. Si el equipo calcula mal el centro de gravedad, el puente se inclinará hacia el río. La encuadernación con rodillos presenta otro riesgo común. Si la alineación cambia ligeramente, las cuerdas de acero se atascarán contra las pestañas del rodillo. Debes contratar a un comandante de lanzamiento altamente disciplinado. Este único individuo controla el ritmo de empuje y monitorea simultáneamente la alineación de los rodillos.

También debemos desentrañar los supuestos comunes sobre las proporciones de mano de obra y equipo. A los gerentes de proyectos les encantan estos sistemas porque hacen la transición de las grúas de alto tonelaje. Por lo general, puedes utilizar excavadoras de tamaño mediano para levantar los paneles individuales. Los equipos de fijación manual conectan físicamente los componentes. Muchos planificadores suponen que pueden utilizar mano de obra completamente no calificada. Esta suposición resulta peligrosa. Si bien el ensamblaje básico del panel parece simple, mantener una alineación estructural perfecta requiere una precisión extrema. Es absolutamente necesario que un capataz experimentado supervise a los equipos de herramientas manuales.

1. Fase 1: Rodillos y Asientos Bancarios. Examinar los estribos y fijar los rodillos de lanzamiento perfectamente escuadrados.

2. Fase 2: Montaje de la nariz. Primero construya el marco esquelético liviano diseñado para cubrir el espacio.

3. Fase 3: Montaje Principal y Empuje. Sujete los paneles pesados ​​detrás de la nariz y avance la estructura gradualmente.

4. Fase 4: Aterrizaje y Elevación. Coloque la nariz en la otra orilla, levante el puente, retire los rodillos y bájelo sobre los cojinetes permanentes.

Conclusión

Los ingenieros civiles deben utilizar una lógica de preselección clara al evaluar soluciones de cruce. El Compact 321 resulta óptimo cuando la velocidad sigue siendo su máxima prioridad. Destaca cuando el acceso remoto impide el despliegue pesado de grúas. La reutilización inherente de los componentes lo convierte en una opción financiera superior para caminos temporales de minería o tala. Sin embargo, debería buscar en otra parte si su proyecto exige una alta estética arquitectónica. También debería confiar en los métodos convencionales para luces continuas ultralargas que superen los 60 metros.

Puede tomar varias medidas de acción inmediatas para avanzar en su fase de evaluación. Primero, realice un estudio geotécnico exhaustivo de las ubicaciones de los pilares propuestos. El suelo debe soportar las cargas puntuales concentradas. En segundo lugar, calcule las cargas máximas exactas sobre ejes vivos. No se limite a estimar el peso total del vehículo. Finalmente, comuníquese con fabricantes especializados para solicitar tablas de capacidad de carga específicas de la configuración. Estos cuadros indicarán claramente si necesita una configuración de truss Doble-Simple o Doble-Doble para su sitio específico.

Preguntas frecuentes

P: ¿Cuál es la luz máxima práctica para un sistema de puente Compact 321?

R: El límite operativo seguro normalmente alcanza un máximo de 51 a 60 metros. Este límite depende en gran medida de su clase de carga objetivo. A medida que aumenta la longitud del tramo, debe agregar más líneas de armadura para sostener el centro. Con el tiempo, el peso muerto de una enorme configuración Triple-Doble se vuelve prohibitivo para un lanzamiento seguro.

P: ¿Se puede utilizar un puente de acero Compact 321 para cruces permanentes de carreteras públicas?

R: Sí, muchas jurisdicciones los aprueban para uso permanente en vías públicas. Sin embargo, debe verificar el cumplimiento de los códigos de diseño permanente locales. Las instalaciones permanentes generalmente requieren mejoras específicas en las plataformas antideslizantes. Los ingenieros también deben realizar cálculos detallados de la vida útil a la fatiga para garantizar que los pasadores resistan décadas de tráfico diario continuo.

P: ¿Cuánto personal y qué equipo se requieren para el montaje?

R: Una base realista requiere un equipo dedicado de 8 a 12 trabajadores capacitados. Necesitará una excavadora de 20 toneladas o una pequeña grúa todoterreno para levantar los paneles y colocarlos en su posición. El equipo utiliza principalmente herramientas manuales pesadas estándar, mazos y barras de alineación para asegurar los pasadores de conexión.

P: ¿Cuál es la diferencia entre los sistemas Compact 100, 200 y 321?

R: Los sistemas difieren principalmente en las dimensiones del panel, la resistencia del acero y la profundidad de la cuerda. El antiguo sistema 100 utiliza acero más ligero y paneles más cortos. El sistema 200 aumenta la profundidad del panel para una mejor capacidad de carga. El sistema 321 utiliza acero optimizado de alto rendimiento y dimensiones más amplias, lo que ofrece un rendimiento superior en servicio pesado para ejes de camiones modernos.
