La estabilidad del puente trasciende los libros de texto básicos de física. Para los desarrolladores de infraestructura, dicta directamente las clasificaciones de carga, da forma a los cronogramas de mantenimiento y determina la viabilidad general del proyecto. Una estructura mal seleccionada corre el riesgo de sufrir costosos retrasos y graves riesgos de seguridad. La estabilidad intrínseca de un puente de celosía surge de su dependencia geométrica de los triángulos para distribuir la fuerza. Esta geometría única la hace increíblemente eficiente a la hora de maximizar la capacidad de carga y al mismo tiempo minimizar significativamente el peso del material.

Comprender estas fuerzas mecánicas conecta el diseño estructural directamente con las decisiones de adquisición. Descubrirá cómo este conocimiento ayuda a los gerentes de proyectos a elegir la configuración de puente adecuada para su sitio, presupuesto y cronograma. Exploraremos la mecánica central, evaluaremos las capacidades de carga y examinaremos las configuraciones modulares estándar. Finalmente, aprenderá cómo navegar por las realidades de la implementación y seleccionar la solución ideal para su próxima implementación de infraestructura.

Conclusiones clave

• Rigidez geométrica: la triangulación convierte efectivamente las cargas verticales en fuerzas axiales (tensión y compresión), evitando la flexión estructural.

• Alta relación resistencia-peso: el diseño requiere menos materia prima para lograr altas capacidades de carga, lo que reduce directamente los costos de adquisición y cimentación.

• Versatilidad modular: configuraciones como el puente de armadura bailey ofrecen componentes prefabricados estandarizados que reducen drásticamente los plazos de implementación.

• Consideraciones de mantenimiento: la gran cantidad de juntas y conexiones requiere inspecciones rigurosas y programadas para detectar corrosión localizada y fatiga del material.

La mecánica central: cómo la triangulación impulsa la estabilidad

No se puede distorsionar un triángulo sin alterar la longitud de sus lados. A diferencia de los cuadrados o rectángulos, los triángulos poseen rigidez geométrica intrínseca. Si empujas la esquina de un cuadrado, fácilmente se colapsa formando un paralelogramo. Para colapsar un triángulo, debes aplastar o romper físicamente los miembros estructurales que lo constituyen. Esta realidad física forma la base fundamental de la ingeniería de armaduras.

Este marco sobresale en la gestión de la distribución compleja de fuerzas. Cuando el tráfico comercial cruza un tramo, aplica una carga viva dinámica. Los propios miembros de acero crean una carga muerta constante. La red estructural canaliza estas fuerzas descendentes a lo largo de trayectorias lineales rectas. Los ingenieros las llaman fuerzas axiales. Algunos miembros se estiran hacia afuera. Experimentan tensión. Otros miembros se empujan unos contra otros. Experimentan compresión.

Al canalizar la tensión en pura tensión y compresión, eliminamos con éxito los momentos de flexión severos. Las vigas tradicionales manejan el peso mediante flexión, lo que concentra una tensión masiva cerca del centro del tramo. Debido a que las fuerzas permanecen axiales en una estructura triangular, los miembros de acero individuales no se doblan significativamente. Simplemente tiran o empujan a lo largo de su eje primario. Este cambio de comportamiento reduce drásticamente el riesgo de fallas catastróficas a mitad del tramo. Mantiene todo el sistema estructural predecible bajo estrés intenso.

Evaluación de la capacidad de carga y las restricciones de luz óptimas

Los directores de proyecto deben definir criterios claros de éxito antes de seleccionar un diseño. Debe saber exactamente dónde los marcos triangulados superan a las alternativas tradicionales de vigas o suspensiones. Los cruces rurales cortos suelen depender de vigas de acero básicas. Las enormes autopistas sobre el agua exigen cables de suspensión complejos. El tramo intermedio representa el territorio ideal para la ingeniería triangulada.

Los rangos de luz óptimos generalmente se encuentran entre 50 y 300 pies para luces simples. Los diseños continuos pueden extenderse mucho más si se apoyan en pilares intermedios. Los ingenieros estructurales prefieren esta gama porque ofrece el mayor retorno de la inversión en materiales. Se consigue la máxima rigidez sin pagar por una masa de acero innecesaria.

Cuadro de desempeño estructural

La eficiencia de carga viva versus muerta impulsa el verdadero valor comercial de estas estructuras. La superestructura sigue siendo inherentemente ligera. Como pesa menos, no gasta su propia capacidad estructural simplemente para mantenerse a sí mismo. Esto permite que un porcentaje mucho mayor de la capacidad total soporte cargas operativas vivas. Puede mover maquinaria más pesada, tráfico comercial más denso y carga más grande a través del mismo espacio. Esta eficiencia resulta crítica para operaciones madereras, sitios mineros y desvíos industriales pesados.

Categorías de soluciones: configuraciones de truss comunes

Los ingenieros han desarrollado varias configuraciones estándar durante el último siglo. Los diseños de Pratt, Warren y Howe siguen siendo los más destacados. Manipulan alineaciones diagonales para optimizar usos de materiales específicos o centros de carga.

El diseño de Pratt presenta miembros diagonales que se inclinan hacia el centro del tramo. Esta alineación coloca las piezas diagonales más largas en tensión y las piezas verticales más cortas en compresión. Optimiza maravillosamente el uso del acero. El diseño de Howe invierte este enfoque. Sus diagonales se alejan del centro. Esto coloca las diagonales en compresión, lo que históricamente lo hace ideal para construcciones pesadas con madera. El diseño de Warren utiliza triángulos equiláteros alternos. Maneja bien tanto la tensión como la compresión, lo que lo hace muy versátil para la fabricación de acero moderna.

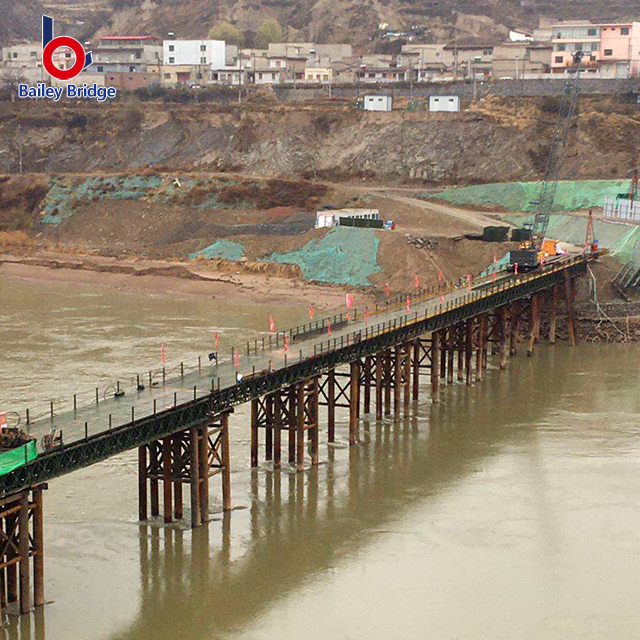

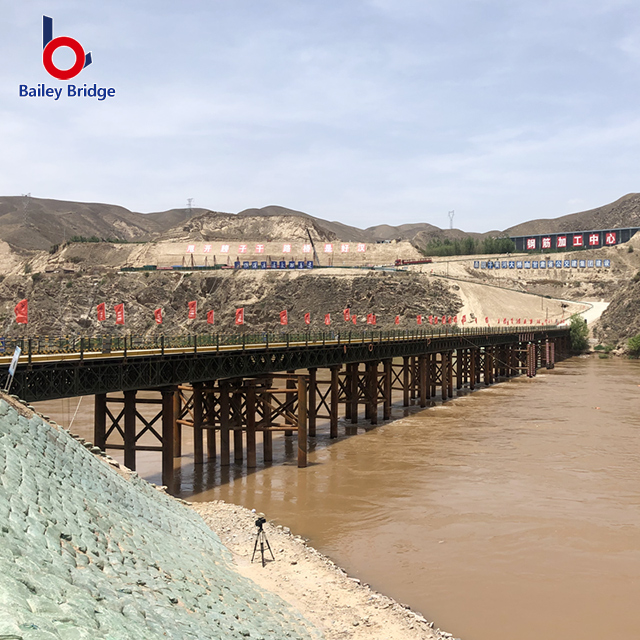

El puente de armadura bailey destaca una categoría modular altamente especializada. Los ingenieros lo diseñaron como un sistema portátil y prefabricado. Utiliza paneles de acero intercambiables y estandarizados unidos por pasadores de alta resistencia. No necesita una fabricación personalizada para cada sitio nuevo.

Evaluamos esta solución modular basada en capacidades de implementación rápida. Resulta ideal para socorro en casos de desastre, rutas de desvío temporales o ubicaciones muy remotas. Los equipos de elevación pesados ​​a menudo no pueden llegar a estos sitios aislados. Los equipos pueden ensamblar estos paneles intercambiables a mano. Empujan las secciones completas sobre el espacio mediante un método de lanzamiento en voladizo. Esto elimina la necesidad de grúas enormes, lo que resuelve complejas pesadillas logísticas para los promotores rurales.

Criterios de Evaluación: Ventajas Comerciales y Operativas

La eficiencia material influye en gran medida en los gastos de capital iniciales. Usar menos masa sólida reduce directamente las compras de materia prima. Compras menos acero por pie de cruce. Este perfil liviano genera un beneficio financiero en cascada. Las superestructuras más ligeras ejercen menos fuerza hacia abajo sobre sus cimientos. Se puede rebajar la escala necesaria de estribos de hormigón y pilas intermedias. Los cimientos más pequeños requieren menos excavación, menos concreto y menos horas de mano de obra.

La prefabricación genera enormes ventajas para la velocidad de implementación del proyecto. Las fábricas fabrican componentes en ambientes interiores controlados. Las máquinas de soldar automatizadas producen uniones muy consistentes. Los retrasos climáticos no afectan la producción de la fábrica. Los camiones entregan las secciones modulares exactamente cuando el sitio está listo. Las cuadrillas los atornillan o fijan rápidamente.

1. Reducción de la interrupción del sitio: el montaje rápido limita el impacto ambiental en vías fluviales sensibles.

2. Menor demanda de mano de obra: la soldadura mínima en el sitio reduce la necesidad de mano de obra de campo altamente especializada.

3. Programación predecible: la fabricación fuera del sitio aísla el cronograma del proyecto de variables de campo impredecibles.

La gestión predecible del ciclo de vida constituye otra ventaja importante. Los ingenieros estructurales confían en mecánicos altamente probados. Utilizan software establecido para modelar con precisión la fatiga del material y las limitaciones de la vida útil. Cada conexión se comporta de manera predecible bajo estrés. Esta transparencia permite a los administradores de infraestructuras planificar con precisión los reemplazos de capital. Se evitan fallos sorpresa si se sigue el modelo matemático.

Realidades de implementación y riesgos de mantenimiento

A pesar de su eficiencia, estos marcos conllevan vulnerabilidades estructurales específicas. Los puntos de conexión exigen un intenso escrutinio. Cada placa de refuerzo, perno y soldadura actúa como un sitio potencial para la fatiga localizada. Cuando las cargas cruzan el tramo, estas uniones absorben tensiones cíclicas masivas. Si falla una sola placa de refuerzo primaria, la geometría circundante puede desestabilizarse rápidamente. Los estándares de la industria exigen inspecciones prácticas rigurosas para monitorear estas conexiones vitales.

La gestión de la corrosión presenta un desafío operativo continuo. El intrincado diseño de celosía crea una gran cantidad de superficie. Expone mucho más acero a la lluvia, la nieve y la sal de la carretera en comparación con una viga de hormigón sólida. Debe aplicar revestimientos anticorrosivos resistentes durante la fabricación. Los epoxis ricos en zinc y los acabados galvanizados brindan una excelente protección básica.

• Aplique sistemas de pintura protectora multicapa inmediatamente después de la fabricación.

• Programe un lavado a presión de rutina para eliminar las sales corrosivas de deshielo.

• Inspeccione las repisas estructurales horizontales donde con frecuencia se acumulan escombros y agua estancada.

• Retoque las fallas localizadas en la pintura antes de que el óxido de la superficie penetre en el sustrato de acero.

Las limitaciones de autorización dictan restricciones de ruta específicas. Muchos diseños utilizan una configuración de armadura pasante. El tráfico literalmente atraviesa la jaula estructural. Debe evaluar cuidadosamente el espacio libre tanto vertical como horizontal. La maquinaria agrícola de gran tamaño o el transporte industrial de gran tamaño podrían golpear los refuerzos de los portales elevados. Un impacto lateral de una carga ancha puede dañar gravemente las verticales de soporte de carga cruciales. Verifique siempre los perfiles de tráfico a largo plazo antes de comprometerse con un diseño de jaula restrictivo.

Selección de su solución puente: acciones a seguir

Su proceso de adquisición debe comenzar con una evaluación geotécnica y del sitio exhaustiva. Estos marcos rígidos transfieren importantes cargas concentradas directamente a sus soportes finales. Si el suelo de la orilla del río es blando, el estribo podría asentarse de manera desigual. El asentamiento desigual induce tensiones peligrosas en la rígida estructura de acero. Debe verificar la capacidad de carga del suelo antes de pedir cualquier acero estructural.

Los directores de proyectos a menudo tienen dificultades para elegir entre diseños personalizados y sistemas estandarizados. La siguiente matriz describe cómo evaluar sus opciones.

Matriz de selección personalizada versus modular

Recomendamos encarecidamente contratar consultores estructurales al principio de la fase de planificación. Traen el software de modelado necesario para validar sus suposiciones iniciales. Los consultores calcularán cargas de viento localizadas, mapearán la actividad sísmica histórica y evaluarán requisitos específicos de transporte pesado. Su participación temprana evita costosos rediseños y garantiza el pleno cumplimiento de las normas de las autoridades de transporte locales.

Conclusión

La estabilidad central de este estilo estructural se basa enteramente en una simple triangulación. Este principio geométrico básico se traduce en una infraestructura altamente predecible, escalable y resistente. Puede maximizar la eficiencia del sitio canalizando las fuerzas de manera segura a lo largo de miembros lineales rectos. Logramos índices de carga impresionantes sin verter estructuras de hormigón masivas.

Sin embargo, una implementación exitosa exige una visión equilibrada del sistema. Debe sopesar las excepcionales relaciones resistencia-peso frente a la estricta realidad del mantenimiento de las juntas a largo plazo. Una planificación adecuada garantiza décadas de funcionamiento seguro.

• Ejecute un estudio geotécnico profundo para validar las tolerancias de asentamiento de los pilares.

• Calcule espacios libres verticales y horizontales estrictos si utiliza un diseño de armadura pasante.

• Desarrollar un programa de inspección riguroso y financiado que se centre principalmente en las cartelas y en la menor acumulación de humedad en las cuerdas.

• Haga coincidir la urgencia de su cronograma con el sistema modular o personalizado adecuado.

Preguntas frecuentes

P: ¿Por qué se utilizan triángulos en lugar de otras formas en un puente de armadura?

R: Los triángulos son los únicos polígonos que mantienen su forma bajo presión sin que sus uniones sean rígidas. Naturalmente, convierten las cargas verticales aplicadas en fuerzas puramente axiales (empujar o tirar). Esto evita que los miembros estructurales se doblen, asegurando la máxima estabilidad geométrica y eficiencia del material.

P: ¿Cuál es la luz máxima para un puente de armadura estándar?

R: Las armaduras individuales de tramo simple son muy efectivas y económicas hasta 300 pies. Sin embargo, las configuraciones continuas pueden abarcar con seguridad distancias mucho mayores. Al apoyar la estructura continua sobre múltiples pilares de concreto intermedios, los ingenieros pueden salvar fácilmente espacios de más de 1,000 pies.

P: ¿Los puentes de armadura Bailey son adecuados para instalaciones permanentes?

R: Sí. Aunque originalmente fueron diseñados para un despliegue militar temporal durante la Segunda Guerra Mundial, los componentes modernos estilo bailey utilizan acero galvanizado de alta calidad. Los departamentos de transporte los instalan con frecuencia como soluciones permanentes en áreas rurales, rutas madereras y aplicaciones municipales donde se valora mucho un despliegue rápido.
