El diseño estructural de un puente dicta en última instancia su éxito o fracaso. Estas enormes estructuras sirven como elementos básicos de la ingeniería civil moderna. Se ganan un inmenso respeto al ofrecer relaciones carga-peso increíblemente altas. También valoramos su inigualable eficiencia estructural. Durante siglos, estas maravillas geométricas han conectado comunidades remotas y han permitido el transporte pesado sobre terrenos intransitables.

Para los directores de proyectos, ingenieros civiles y planificadores municipales, seleccionar el marco de diseño correcto es vital. La estructura elegida dicta directamente los gastos operativos y de capital a largo plazo. Afecta estrictamente el cumplimiento de la seguridad y los complejos plazos de construcción. Una configuración deficiente puede inflar enormemente los presupuestos y retrasar gravemente la implementación de infraestructuras críticas.

Nuestro objetivo es romper los principios mecánicos específicos que crean esta inmensa fuerza. Traduciremos la física básica en criterios de evaluación de proyectos altamente verificables. Aprenderá cómo los marcos geométricos maximizan la capacidad de carga. En última instancia, descubrirá cómo seleccionar la configuración de diseño exacta que se ajuste a sus requisitos de carga dinámica.

Conclusiones clave

• La triangulación distribuye la tensión: la estructura geométrica convierte los momentos de flexión en fuerzas de tensión y compresión manejables, maximizando la capacidad de carga con un mínimo de material.

• El diseño dicta la aplicación: las variaciones de Warren, Pratt y Howe ofrecen ventajas específicas para diferentes longitudes de tramo y requisitos de carga dinámica.

• La modularidad acelera la implementación: los componentes estandarizados (por ejemplo, el puente de armadura Bailey) reducen drásticamente el tiempo de ensamblaje en el sitio y los costos de mano de obra.

• El mantenimiento es el principal inconveniente: si bien es muy duradera, la intrincada red de juntas requiere una inspección rigurosa y continua para detectar corrosión y fatiga.

1. La mecánica central: por qué Truss Framework tiene un mejor rendimiento

Comprender la ingeniería estructural requiere observar de cerca la geometría simple. La física de la triangulación constituye la columna vertebral absoluta de estas estructuras. Si aplicas presión a un cuadrado, rápidamente se distorsiona en un paralelogramo. Los ángulos cambian fácilmente bajo tensión. Un triángulo se comporta de manera diferente. No se puede distorsionar un triángulo sin alterar físicamente la longitud de sus lados. Esta realidad geométrica hace que los triángulos sean inherentemente rígidos y muy estables.

Un bien diseñado puente de armadura se basa en esta rigidez exacta para soportar pesos extremos. Gestiona las fuerzas entrantes dividiéndolas activamente en dos categorías distintas: tensión y compresión.

1. Fuerzas de compresión: estas fuerzas empujan los materiales entre sí. En un tramo típico, el peso del tráfico empuja hacia abajo, provocando que las cuerdas superiores se compriman.

2. Fuerzas de tensión: estas fuerzas separan los materiales. A medida que la parte superior se junta, las cuerdas inferiores se estiran hacia afuera, absorbiendo la tensión.

Esta dispersión inteligente previene los puntos débiles localizados. Las fuerzas axiales viajan suavemente a través de las cuerdas superior e inferior. Como resultado directo, la estructura soporta cargas dinámicas masivas. Los trenes de carga pesados ​​y los vehículos de tránsito comercial pueden cruzar de manera segura sin causar pandeo estructural. La carga se distribuye en múltiples triángulos entrelazados en lugar de concentrarse en un solo lugar.

Además, este diseño proporciona una increíble relación resistencia-peso. Debemos discutir la ventaja económica del espacio vacío. Los puentes de vigas macizas requieren enormes cantidades de materia prima pesada. Las redes geométricas colocan acero sólo donde las fuerzas activas lo requieren. Al aprovechar el espacio vacío, estas estructuras logran una resistencia masiva utilizando significativamente menos materia prima.

2. Categorías de soluciones: evaluación de diseños de puentes de armadura estándar

Los ingenieros no utilizan una única configuración universal para cada proyecto. Diferentes tramos y tipos de carga exigen diseños geométricos distintos. Los clasificamos en varias categorías de soluciones comunes. Cada diseño ofrece distintas ventajas.

La configuración Pratt presenta miembros verticales que actúan en compresión y miembros diagonales que actúan en tensión. Debido a que el acero maneja mejor la tensión que la compresión, los miembros de tensión diagonales pueden ser más delgados y livianos. Esta configuración específica resulta muy rentable para luces de hasta 250 pies. Utiliza menos acero en general, lo que lo hace económicamente atractivo para cruces de rango medio.

La configuración de Warren utiliza triángulos equiláteros. Presenta diagonales alternas de tensión y compresión. Este diseño destaca en el manejo de cargas pesadas y equilibradas. También simplifica drásticamente la fabricación. Debido a que los miembros mantienen un tamaño uniforme, los fabricantes pueden producirlos más rápido. Esta uniformidad acelera todo el proceso de la cadena de suministro.

La configuración de Howe adopta un enfoque ligeramente diferente. Sus diagonales miran en la dirección opuesta al diseño de Pratt. Aquí, los miembros diagonales operan bajo compresión mientras que los miembros verticales manejan tensión. Históricamente, los constructores utilizaron este diseño para estructuras híbridas de madera y hierro. Hoy en día, los ingenieros lo prefieren en aplicaciones ferroviarias específicas de servicio pesado. Funciona excepcionalmente bien cuando la resistencia a la compresión localizada tiene máxima prioridad.

Debes evaluar tus opciones cuidadosamente. Guíe su decisión haciendo coincidir la carga dinámica esperada con la configuración geométrica correcta. El tráfico de vehículos, los caminos peatonales y las líneas ferroviarias pesadas ejercen fuerzas diferentes.

Comparación de configuración de diseño

3. Economía de materiales y vida útil estructural

La infraestructura moderna depende en gran medida de la metalurgia avanzada. El acero sigue siendo el estándar indiscutible para estas estructuras. Ofrece un equilibrio ideal entre límite elástico, resistencia a la tracción y retorno de la inversión durante el ciclo de vida. Sin embargo, debes elegir el tipo correcto de acero.

• Acero al carbono: Ofrece una excelente resistencia básica y asequibilidad. Sin embargo, requiere pintura y tratamientos superficiales regulares para evitar la oxidación.

• Acero resistente a la intemperie: Forma una pátina de óxido protectora natural con el tiempo. Esta capa sella el acero interior para evitar una mayor corrosión. Cuesta más por adelantado pero reduce drásticamente los presupuestos de mantenimiento a largo plazo.

Más allá de la materia prima, la prefabricación ofrece enormes ventajas. Los componentes modernos se someten a soldadura y corte controlados en fábrica. Este entorno controlado reduce el error humano en el sitio. También garantiza el cumplimiento absoluto de estrictas tolerancias estructurales, como las exigidas por las normas AASHTO. Cuando los componentes llegan al sitio, encajan perfectamente.

Sin embargo, hay que afrontar las realidades de la implementación. El transporte de grandes cordones de acero prefabricados presenta desafíos logísticos. Las ubicaciones remotas o los sitios de construcción urbanos muy restringidos dificultan la entrega. Los planificadores deben trazar cuidadosamente las rutas de tránsito. Deben garantizar que los camiones grandes de plataforma puedan recorrer curvas cerradas y pendientes pronunciadas para llegar a la zona de despliegue.

4. El puente Bailey Truss: implementación rápida y escalabilidad

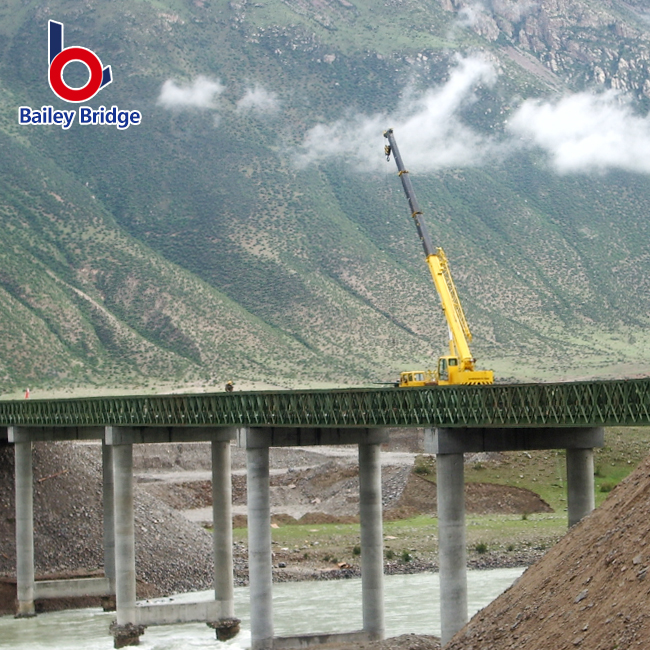

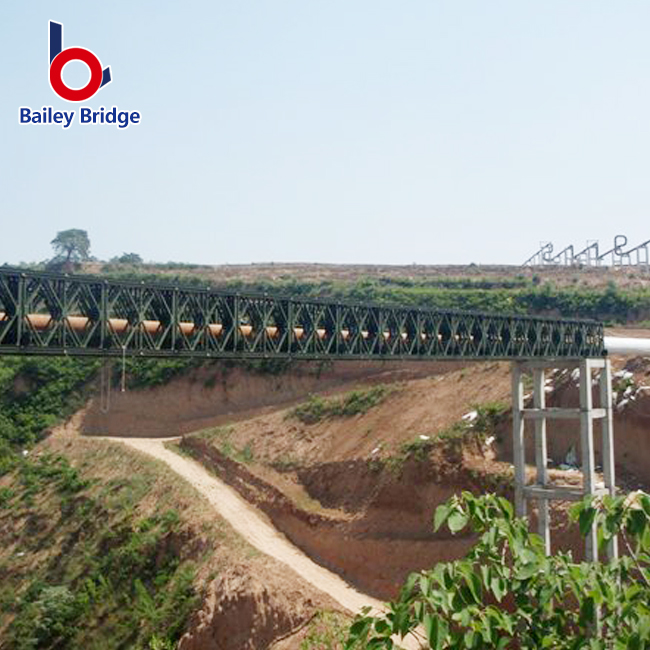

Cuando el tiempo y la accesibilidad plantean desafíos graves, los ingenieros recurren a diseños modulares específicos. Un puente de armadura bailey estandarizado proporciona una flexibilidad notable. Desarrollado originalmente para uso militar durante la Segunda Guerra Mundial, este diseño modular prediseñado revolucionó el rápido despliegue de infraestructura.

Hoy en día, este sistema modular sirve para varias aplicaciones comerciales clave. Los municipios dependen de ellos para el reemplazo de infraestructura de emergencia después de inundaciones o terremotos. Las empresas constructoras los utilizan para crear caminos de acceso temporales a los ríos. Las regiones en desarrollo los utilizan en gran medida para proyectos de desarrollo rural donde la maquinaria pesada no puede llegar.

Al evaluar este sistema modular, se deben considerar dos dimensiones críticas:

• Escalabilidad: puede conectar fácilmente componentes estandarizados para aumentar la amplitud general. También puedes apilar paneles uno al lado del otro o verticalmente para aumentar la capacidad de carga. Esto se logra sin necesidad de una reingeniería personalizada.

• Eficiencia laboral: los trabajadores pueden ensamblar estas secciones modulares utilizando herramientas manuales estándar. Las cuadrillas pueden lanzar el tramo completo sobre un espacio utilizando un método en voladizo. Esto elimina la necesidad de grúas pesadas, enormes y costosas. Este enfoque reduce drásticamente los gastos operativos de instalación.

5. Evaluación de riesgos del proyecto y compensaciones de mantenimiento

No existe ningún diseño estructural sin compromisos inherentes. Debemos abordar estos marcos con confiabilidad y transparencia. Comprender los "desventajas" garantiza una mejor planificación a largo plazo.

El principal inconveniente es la complejidad conjunta. Estas estructuras presentan un volumen notablemente alto de placas de refuerzo, pernos de alta resistencia y soldaduras intrincadas. Cada punto de conexión crea una vulnerabilidad potencial. Sirven como lugares privilegiados para la corrosión localizada y el agrietamiento microscópico por fatiga. El agua y los escombros a menudo quedan atrapados en estas estrechas intersecciones.

Debido a esta complejidad, los gastos generales de mantenimiento siguen siendo elevados. La estructura requiere inspecciones visuales intensivas y rutinarias. Los inspectores deben utilizar con frecuencia equipos de prueba ultrasónicos para detectar fatiga estructural oculta. La pintura y la prevención de la oxidación también requieren mucha mano de obra debido a la enorme superficie con múltiples ángulos.

Además, los requisitos de espacio plantean un desafío único. Los refuerzos superiores y las estructuras laterales pueden limitar estrictamente el espacio libre. Las cargas comerciales de gran tamaño pueden tener dificultades para pasar, mientras que los puentes de plataforma plana ofrecen un espacio vertical ilimitado.

Para contrarrestar estos riesgos, los ingenieros emplean estrategias de mitigación específicas. Recomendamos encarecidamente especificar el uso de acero resistente a la intemperie para nuevos proyectos. La pátina protectora contra el óxido elimina la necesidad de repintar cíclicamente. Alternativamente, aplicar galvanizado en caliente a componentes de acero crea una barrera de zinc duradera. Ambas estrategias reducen con éxito las intervenciones de mantenimiento de por vida y mantienen las operaciones funcionando sin problemas.

6. Próximos pasos en materia de adquisiciones: especificación de la estructura adecuada

Pasar de la teoría de la ingeniería a la adquisición activa requiere un enfoque estructurado. Elegir al proveedor equivocado o omitir una especificación clave puede descarrilar su cronograma. Siga una lógica estricta de preselección para garantizar el mejor resultado posible.

1. Paso 1: Defina inmediatamente el tramo requerido y la capacidad de carga máxima. Comprenda si está soportando el tráfico de peatones o camiones madereros comerciales pesados.

2. Paso 2: evalúe la accesibilidad de su sitio. Determine si las vías de acceso estrechas requieren una solución altamente modular y ensamblada manualmente sobre cordones prefabricados estándar a gran escala.

3. Paso 3: Calcule las expectativas del presupuesto del ciclo de vida. Considere un programa de mantenimiento realista de 50 a 75 años. Tenga en cuenta el trabajo de inspección, los posibles esfuerzos de repintado y los reemplazos de articulaciones a lo largo de las décadas.

Una vez que defina sus necesidades exactas, aplique criterios estrictos de selección de proveedores. Busque un fabricante de puentes que tenga certificaciones industriales reconocidas, como una certificación AISC. Priorice a los proveedores que ofrecen un sólido soporte de ingeniería interno. Finalmente, verifique que tengan un historial comprobado de cumplimiento estricto de los códigos estructurales y las regulaciones ambientales locales específicos.

Conclusión

Un proyecto de infraestructura exitoso se basa en principios mecánicos probados. La verdadera fuerza de una estructura geométrica depende de la distribución matemática predecible de la fuerza. La triangulación gestiona eficazmente la tensión y la compresión, lo que da como resultado una eficiencia del material verdaderamente inigualable. Esta eficiencia mantiene los proyectos viables, seguros y altamente duraderos.

Para proyectos que requieren altas capacidades de carga, ensamblaje modular rápido o luces de rango medio rentables, los marcos geométricos de acero siguen siendo una inversión estructural y financieramente sólida. Superan duras barreras geográficas y al mismo tiempo minimizan el desperdicio de materias primas.

Tome medidas hoy para asegurar sus objetivos de infraestructura. Consulte con una empresa de ingeniería estructural o un fabricante de acero certificado. Solicite un análisis de carga específico del sitio y una estimación completa del material para que su próximo proyecto crítico avance.

Preguntas frecuentes

P: ¿Cuál es la luz máxima de un puente de armadura de acero estándar?

R: Estas estructuras suelen seguir siendo muy rentables para tramos de entre 50 y 300 pies. Sin embargo, los ingenieros pueden diseñar configuraciones continuas capaces de abarcar mucho más. La distancia final depende en gran medida de los requisitos de ingeniería específicos y las limitaciones ambientales.

P: ¿Los puentes de armadura Bailey son adecuados para instalaciones permanentes?

R: Sí. Si bien la industria los conoce ampliamente para uso temporal o de emergencia, ofrecen una excelente longevidad. Los sistemas modulares debidamente mantenidos, revestidos e inspeccionados pueden servir fácilmente como infraestructura permanente y altamente confiable durante muchas décadas.

P: ¿Cómo soporta un puente de armadura los fuertes vientos y la actividad sísmica?

R: El diseño geométrico de red abierta permite que fuertes vientos pasen directamente a través de la estructura. Esto reduce significativamente la peligrosa resistencia aerodinámica. Además, la triangulación inherentemente rígida resiste activamente el pandeo lateral por torsión durante eventos sísmicos impredecibles.

P: ¿Por qué algunos puentes de armadura tienen estructuras aéreas mientras que otros no?

R: Las "cerchas pasantes" proporcionan un refuerzo superior esencial para soportar de forma segura tramos más largos o cargas dinámicas excepcionalmente pesadas. Por el contrario, las "cerchas de cubierta" colocan el marco geométrico de soporte completamente debajo de la calzada. Esta ubicación más baja permite un espacio vertical ilimitado para vehículos comerciales altos.
