La construcción de un puente fiable exige precisión, durabilidad y un profundo conocimiento de la física estructural. Entre los diseños más eficientes, la estructura de celosía depende en gran medida de la alternancia de miembros de tensión y compresión para distribuir el peso a lo largo de un espacio. Seleccionar los materiales adecuados para estas estructuras requiere equilibrar la capacidad de carga, los requisitos de luz, las condiciones ambientales y las restricciones presupuestarias. Depender únicamente de los costos iniciales de construcción a menudo conduce a malos resultados a largo plazo. Los ingenieros deben tener en cuenta ciclos de mantenimiento rigurosos, demandas regulatorias cambiantes y entornos locales altamente corrosivos.

Esta guía proporciona un desglose basado en evidencia de los materiales de construcción primarios. Evaluamos sus realidades operativas en el campo. Descubrirá cómo los estándares de la industria, como las pautas de AASHTO, influyen directamente en las decisiones de ingeniería. En última instancia, este desglose guiará su estrategia de adquisiciones y garantizará que construya una infraestructura duradera y que cumpla con las normas.

Conclusiones clave

• El acero es el estándar dominante: el acero estructural de alta resistencia es el material principal para los puentes de armadura modernos debido a su superior relación resistencia-peso a la tracción y la compresión.

• El material dicta la aplicación: la madera está restringida a tramos peatonales o de uso liviano, mientras que los polímeros reforzados con fibra (FRP) son soluciones emergentes para ambientes altamente corrosivos.

• La modularidad acelera los plazos: los componentes de acero estandarizados, como se ve en el diseño del puente de armadura Bailey, reducen drásticamente el tiempo de implementación y los requisitos de mano de obra especializada.

• El costo total de propiedad (TCO) anula el costo inicial del material: el cumplimiento, los recubrimientos protectores (galvanización/intemperización) y los requisitos de inspección a largo plazo deben dictar la lista final de materiales.

Materiales de construcción primarios para puentes de armadura modernos

Acero estructural (el estándar de la industria)

Al diseñar un de alta resistencia puente de armadura , los ingenieros casi universalmente especifican acero estructural. Forma el marco de carga principal, abarcando los cordones superiores, los cordones inferiores, las diagonales y los miembros verticales. El acero posee una ductilidad excepcional. Cede antes de fallar, lo que brinda a los inspectores una amplia advertencia sobre la fatiga estructural.

Los proyectos modernos se basan en tres tipos principales de acero. El acero desgastado desarrolla una pátina protectora contra el óxido, lo que reduce significativamente las necesidades futuras de pintura. El acero galvanizado recibe una capa de zinc para bloquear la humedad y la sal. El acero al carbono de alta resistencia, como ASTM A709, soporta tensiones masivas en aplicaciones altamente personalizadas. El uso de acero permite luces largas, soporta de forma segura cargas pesadas o de vehículos y garantiza una vida útil predecible ante la fatiga.

Madera y madera reconstituida

La madera sigue siendo una opción viable para aplicaciones específicas y ligeras. Por lo general, lo encontrará en pasos elevados para peatones, restauraciones históricas y caminos de parques estatales de bajo volumen. Los constructores utilizan madera tratada a presión para resistir los insectos y la descomposición. Para tramos de madera más largos, recurren al glulam, que consiste en capas de madera laminada encolada y prensada entre sí para mejorar la integridad estructural.

La madera ofrece un alto valor estético y una huella de carbono significativamente menor en comparación con los metales industriales. Sin embargo, enfrenta claras limitaciones. La madera restringe las longitudes máximas de luz. Tiene índices de carga más bajos y sigue siendo muy vulnerable a la degradación biológica, la intrusión de humedad y el fuego.

Hormigón (elementos de soporte)

El hormigón rara vez forma la estructura principal de la armadura. Cuenta con una tremenda resistencia a la compresión, pero presenta una resistencia a la tracción muy pobre sin un refuerzo interno de acero pesado. Los diseños de armaduras requieren fundamentalmente materiales que puedan soportar tensión y compresión alternadas simultáneamente.

En cambio, el hormigón sirve como elemento de soporte fundamental. Los equipos de construcción vierten hormigón para plataformas de puentes, estribos estructurales y pilares de cimentación. Proporciona una superficie de conducción increíblemente duradera y ancla la superestructura rígidamente al suelo.

Polímeros reforzados con fibra (FRP) y compuestos

Los compuestos avanzados representan la frontera más nueva en ingeniería estructural. Los materiales FRP combinan fuertes fibras de vidrio o de carbono unidas dentro de una resistente resina polimérica. Los diseñadores especifican FRP para puentes peatonales especializados o componentes aislados ubicados en ambientes costeros y químicos altamente corrosivos.

El FRP cuenta con una relación resistencia-peso extremadamente alta. Pesa una fracción del acero y no tiene potencial de oxidación o corrosión galvánica. Sin embargo, estos beneficios van acompañados de elevados costos iniciales de material. Además, los ingenieros poseen menos datos históricos de desgaste a largo plazo para los compuestos en comparación con los materiales heredados.

Comparación de materiales del puente primario

Evaluación de materiales según las demandas del proyecto

Capacidad de carga frente a longitud del tramo

Su material estructural debe alinearse estrictamente con las demandas de tráfico previstas. Los corredores de carreteras pesados ​​o las líneas ferroviarias exigen acero de alta calidad. El acero soporta cargas dinámicas y repetitivas sin fallas repentinas. Por el contrario, si planifica un tramo corto de menos de 50 pies destinado estrictamente para tráfico ligero o peatones, las opciones de madera o híbridas se vuelven muy atractivas. La evaluación de la carga viva objetivo garantiza que no realice demasiada ingeniería en un cruce simple.

Exposición ambiental y vida útil

El clima circundante determina la selección del material tanto como el tráfico que circula por encima. Las regiones costeras presentan una constante niebla salina. Los climas del norte dependen de fuertes sales de deshielo durante los meses de invierno. Estos cloruros aceleran rápidamente la oxidación del acero. En entornos tan agresivos, debe especificar acero galvanizado en caliente, acero resistente a la intemperie especializado o componentes inertes de FRP para evitar una rápida degradación estructural.

Análisis de costos del ciclo de vida (LCA)

La ingeniería inteligente requiere mirar décadas antes de la ceremonia de inauguración. Debe realizar un análisis integral de costos del ciclo de vida. Esto implica sopesar el precio inicial de compra del material frente al mantenimiento futuro de rutina. Por ejemplo, el acero al carbono estándar podría costar menos hoy. Sin embargo, la mano de obra y los andamios futuros necesarios para lijarlo y pintarlo repetidamente eclipsarán los ahorros iniciales. Gastar más por adelantado en acero resistente a la intemperie sin mantenimiento a menudo produce enormes beneficios financieros a lo largo de cincuenta años.

Logística y acceso al sitio

Los sitios remotos de los proyectos presentan complejos obstáculos logísticos. Si los camiones no pueden circular por estrechas carreteras de montaña, transportar enormes vigas de acero personalizadas se vuelve imposible. Los sitios de difícil acceso prefieren materiales livianos. Las secciones de FRP se pueden transportar a mano. De manera similar, los componentes modulares de acero permiten a las cuadrillas transportar piezas en remolques de plataforma estándar y ensamblarlas en el sitio sin depender de enormes y costosas grúas de carga pesada.

El papel del puente Bailey Truss en el despliegue rápido

¿Qué es?

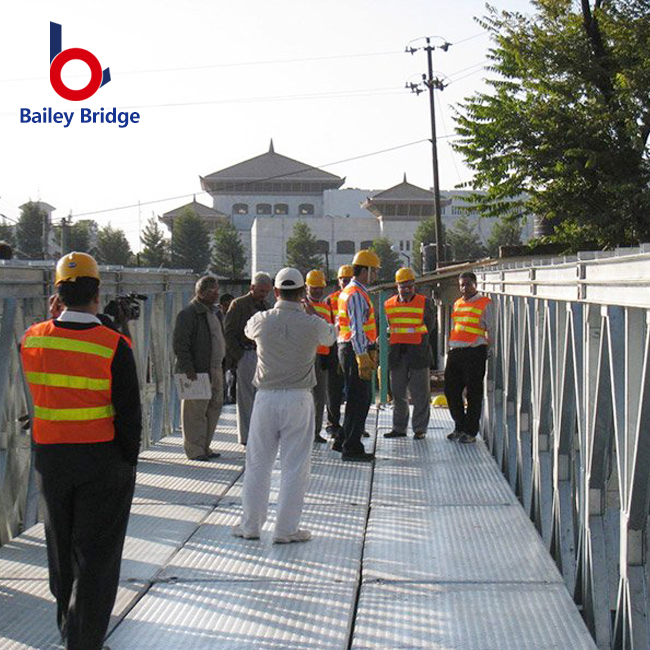

Un sistema modular de acero portátil y prefabricado se originó durante operaciones militares para cruzar rápidamente ríos bombardeados. Hoy en día, un moderno puente de armadura Bailey sirve como una solución estándar de ingeniería civil. Ofrece una resistencia excepcional para escenarios de emergencia, circunvalaciones de construcción temporales e infraestructura rural permanente.

Detalles del material

Los fabricantes construyen estos sistemas con acero estructural de alto rendimiento. Cada componente, desde el espejo de popa hasta los marcos de refuerzo, está diseñado para lograr la máxima eficiencia de carga. Para garantizar décadas de durabilidad en entornos hostiles, las fábricas suelen galvanizar el acero en caliente, recubriéndolo con una gruesa armadura protectora de zinc.

Ventajas comerciales y operativas

• Sin soldadura en campo: los sistemas de fijación estandarizados permiten que las piezas se bloqueen entre sí sin problemas. Esto elimina la necesidad de costosos soldadores de campo certificados.

• Manipulación liviana: Los ingenieros diseñaron los componentes individuales para que sean lo suficientemente livianos como para que pequeños equipos manuales puedan manejarlos utilizando equipos de elevación básicos.

• Lanzamiento progresivo: Las cuadrillas ensamblan la estructura en terreno firme. Lo empujan progresivamente por encima del hueco mediante rodillos y una punta de lanzamiento temporal.

Lente de evaluación

Estas estructuras modulares son ideales para rutas de desvío críticas durante reformas de carreteras a largo plazo. Brillan en situaciones de recuperación de desastres después de inundaciones. También brindan excelentes soluciones permanentes para operaciones madereras rurales o caminos de acceso a minas donde verter cimientos de concreto masivos sigue siendo financieramente inviable.

Riesgos de cumplimiento, abastecimiento e implementación

Normas regulatorias y certificaciones

Cada material estructural debe cumplir con estrictas pautas de las autoridades de transporte. En los Estados Unidos, los materiales deben cumplir con las regulaciones AASHTO y FHWA con respecto a capacidades de carga, tolerancias de tensión y resistencia a la fatiga. Los proyectos europeos se basan en los estándares del Eurocódigo. Además, los proyectos financiados con fondos públicos a menudo desencadenan actos de "Compre Estados Unidos". Debe verificar que su acero se funde, lamina y fabrica en el país para asegurar la financiación del gobierno.

Cadena de suministro y plazos de entrega

La fabricación de acero estructural a medida suele sufrir plazos de entrega prolongados. Las acerías programan ejecuciones personalizadas con meses de anticipación. Cualquier interrupción en la cadena de suministro detiene su cronograma de construcción. La elección de soluciones modulares o prediseñadas mitiga eficazmente estos retrasos. Las piezas estandarizadas están listas en el inventario del almacén, lo que reduce drásticamente el cronograma de su proyecto de meses a solo semanas.

Realidades de inspección y mantenimiento

Todos los materiales de puentes requieren ciclos de inspección de rutina obligatorios. Los reguladores no permiten que exista infraestructura sin supervisión. Los diseños de acero requieren inspecciones meticulosas de miembros críticos para fracturas (FCM). Los técnicos utilizan herramientas ultrasónicas y magnéticas para encontrar grietas microscópicas. La madera requiere evaluaciones invasivas de podredumbre, plagas y humedad. Tener en cuenta estas horas de trabajo de inspección obligatorias en su presupuesto general del ciclo de vida es fundamental para una planificación precisa del proyecto.

Avanzando: selección de materiales para el diseño de su puente

1. Paso 1: definir los parámetros estrictos. Establezca la clasificación de carga requerida exacta (como una carga de carretera HL-93). Mida el intervalo preciso y calcule el tráfico de vehículos diario esperado.

2. Paso 2: Evaluar las limitaciones ambientales. Identificar amenazas corrosivas locales. Trace un mapa del uso de sal en las carreteras, la humedad costera o la exposición a productos químicos para descartar rápidamente grados de materiales incompatibles.

3. Paso 3: evaluar los cronogramas de implementación. Determine sus plazos operativos. Decida si su cronograma permite una solución lenta y personalizada o si necesita un sistema de acero modular rápido para mantener el flujo de tráfico.

4. Paso 4: contratar ingenieros estructurales. Ir más allá de los conceptos materiales generales. Trabaje con profesionales certificados para especificar grados de acero exactos, espesores de calibre y recubrimientos protectores para un paquete de oferta formal.

Conclusión

Seleccionar el material óptimo para un cruce estructural requiere mirar mucho más allá de los precios de compra iniciales. Debe calcular cargas dinámicas, evaluar la hostilidad ambiental y prepararse para décadas de inspecciones obligatorias. Asegúrese de equilibrar estas verdades de ingeniería con su presupuesto operativo.

Si bien el acero de alta resistencia continúa dominando la infraestructura vial mundial, los materiales alternativos tienen propósitos distintos y valiosos. Los compuestos especializados conquistan ambientes corrosivos, mientras que los sistemas modulares prefabricados ofrecen una velocidad y flexibilidad logística inigualables.

Tome medidas proactivas para proteger su infraestructura. Consulte directamente con un ingeniero de puentes certificado o un fabricante de confianza. Pídales que realicen un riguroso análisis del ciclo de vida adaptado exactamente a los parámetros de su sitio, garantizando que su cruce siga siendo seguro durante generaciones.

Preguntas frecuentes

P: ¿Por qué se prefiere el acero al hormigón para la propia estructura de celosía?

R: El hormigón soporta muy bien la compresión, pero falla bajo tensión a menos que se llene con cantidades masivas de barras de refuerzo. Los diseños de armaduras dependen inherentemente de la alternancia de miembros de tensión y compresión para distribuir las cargas. El acero posee excelentes propiedades de doble resistencia, lo que lo hace mucho más eficiente, confiable y liviano para estructuras esqueléticas complejas.

P: ¿Se siguen construyendo hoy en día puentes con armadura de madera?

R: Sí. Los constructores todavía los construyen principalmente para senderos naturales peatonales, campos de golf o caminos rurales livianos. La madera funciona bien en aplicaciones donde se prioriza la combinación estética con el entorno natural y las cargas vehiculares pesadas no son un factor.

P: ¿Cuánto dura normalmente un puente de armadura de acero?

R: Con una selección adecuada de materiales, como acero resistente a la intemperie, y un mantenimiento rutinario constante, los puentes de acero modernos ofrecen una gran longevidad. Los ingenieros diseñan y califican activamente estas estructuras robustas para lograr una vida útil operativa confiable de 75 a 100 años.

P: ¿Se puede utilizar permanentemente un puente de armadura Bailey?

R: Absolutamente. Si bien se utilizan con frecuencia como infraestructura temporal de emergencia, los puentes bailey galvanizados en caliente y mantenidos adecuadamente sirven rutinariamente como cruces permanentes. Funcionan con éxito durante décadas en aplicaciones rurales, agrícolas o de acceso privado.
