El diseño de tramos estructurales modernos requiere mucho más que ejercicios académicos básicos de física. Los equipos de ingeniería profesionales se enfrentan diariamente a realidades comerciales exigentes y a estrictos mandatos de seguridad. El cálculo preciso de la fuerza interna constituye la base absoluta de la mitigación de riesgos, el cumplimiento normativo y la optimización de materiales. Sin embargo, depender exclusivamente de métodos manuales teóricos limita gravemente la escalabilidad de su proyecto. Por el contrario, confiar ciegamente en un software de análisis estructural introduce peligrosos riesgos de responsabilidad para la empresa. Debe cerrar de manera efectiva esta brecha entre la teoría manual y la computación automatizada. Esta guía proporciona un marco de decisión sólido para su equipo de ingeniería estructural. Descubrirá cómo seleccionar la combinación adecuada de metodologías de cálculo. También exploramos cómo evaluar eficazmente las herramientas de software estructural. En última instancia, este enfoque garantiza el estricto cumplimiento de los códigos, protege la seguridad pública e impulsa la eficiencia del proyecto.

Conclusiones clave

• Las técnicas de cálculo manual (método de juntas/secciones) siguen siendo esenciales para el dimensionamiento preliminar y la validación de los resultados del software.

• Las herramientas computacionales (software FEA/Análisis Estructural) son obligatorias para combinaciones de cargas complejas y fases de diseño iterativas.

• Seleccionar el software estructural adecuado requiere evaluar los informes de cumplimiento, las capacidades de análisis no lineal y la interoperabilidad con los flujos de trabajo CAD/BIM.

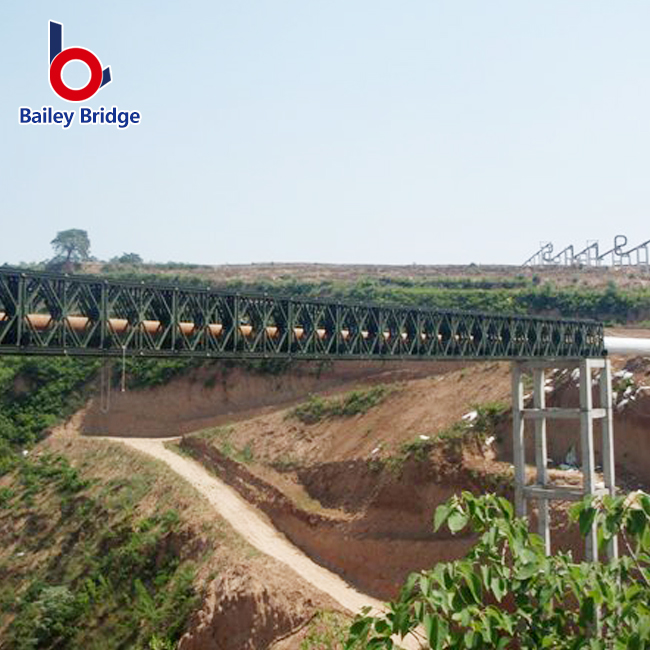

• Las estructuras temporales o modulares, como un puente de armadura Bailey, requieren evaluaciones de carga dinámica específicas distintas de los tramos estáticos permanentes.

Los riesgos comerciales de la precisión del cálculo de fuerzas

Los equipos de ingeniería deben definir qué significa comercialmente el cálculo preciso de la fuerza. La perfección en el vacío no existe. La precisión comercial significa pasar rigurosas revisiones por pares independientes. Requiere un estricto cumplimiento de marcos como las directrices AASHTO o los estándares Eurocódigo. Cuando calcula correctamente las fuerzas de los miembros, protege tanto al público como al presupuesto del proyecto.

Los ingenieros equilibran constantemente la optimización de costos con la seguridad estructural. Los cálculos precisos de la fuerza interna determinan el tonelaje de acero. Si sobreestima las cargas de tensión y compresión, corre el riesgo de sobredimensionar el tramo. Esto desperdicia acero caro e infla innecesariamente los presupuestos de los proyectos. También agrega una carga muerta masiva a los cimientos. Si subestimas estas fuerzas, invitas a un fracaso catastrófico. La falta de ingeniería compromete la seguridad pública y genera inmensas responsabilidades legales.

Las limitaciones de escalabilidad a menudo obstaculizan el crecimiento de las empresas de ingeniería. Calcular manualmente sistemas de truss complejos de múltiples nodos lleva un tiempo considerable. Los proyectos a escala empresarial exigen iteraciones de diseño rápidas. Los costos laborales se disparan cuando los ingenieros pasan semanas resolviendo a mano estructuras estáticamente indeterminadas. Simplemente no se pueden escalar las operaciones basándose únicamente en estadísticas basadas en hojas de cálculo. Las empresas deben adoptar métodos computacionales para seguir siendo competitivas durante las fases de licitación complicadas.

Error común: confiar en cargas muertas estándar para fijar precios preliminares. Muchos equipos no tienen en cuenta las variaciones sísmicas y del viento dinámico desde el principio. Esto crea enormes discrepancias presupuestarias durante la fase de detalle final.

Categorías de soluciones: análisis tradicional versus herramientas computacionales

Los ingenieros generalmente eligen entre análisis manuales tradicionales y herramientas computacionales modernas. Ambas categorías tienen propósitos distintos y vitales en el ciclo de vida del diseño.

Método de uniones y método de secciones

El Método de uniones y el Método de secciones proporcionan su base analítica. Estas técnicas manuales aíslan nodos o cortan miembros estructurales para equilibrar ecuaciones de equilibrio.

• Ventajas: Ofrecen total transparencia matemática. Son excelentes para el diseño conceptual inicial. Puede establecer fácilmente supuestos estructurales básicos utilizando estos métodos.

• Desventajas: Los cálculos manuales se vuelven muy propensos a errores a escala. Un solo error aritmético repercute en cascada por toda la estructura. Además, los métodos manuales tienen dificultades significativas al analizar estructuras indeterminadas o cargas de tráfico dinámicas en movimiento.

Software de análisis estructural 2D/3D

Las herramientas computacionales representan la ruta de la ingeniería moderna. El software de análisis de elementos finitos (FEA) automatiza el trabajo pesado.

• Ventajas: el software permite una rápida iteración del diseño. Maneja fácilmente casos de carga complejos y de múltiples variables, como viento, eventos sísmicos y tráfico de camiones tándem. Muchas plataformas también automatizan la verificación del cumplimiento regional.

• Desventajas: Te enfrentas a un grave riesgo de 'entra basura, sale basura' (GIGO). El software calcula ciegamente cualquier entrada que recibe. Requiere ingenieros altamente capacitados para interpretar las condiciones límite y señalar errores de modelado.

Aplicación de caso de uso: implementaciones de emergencia

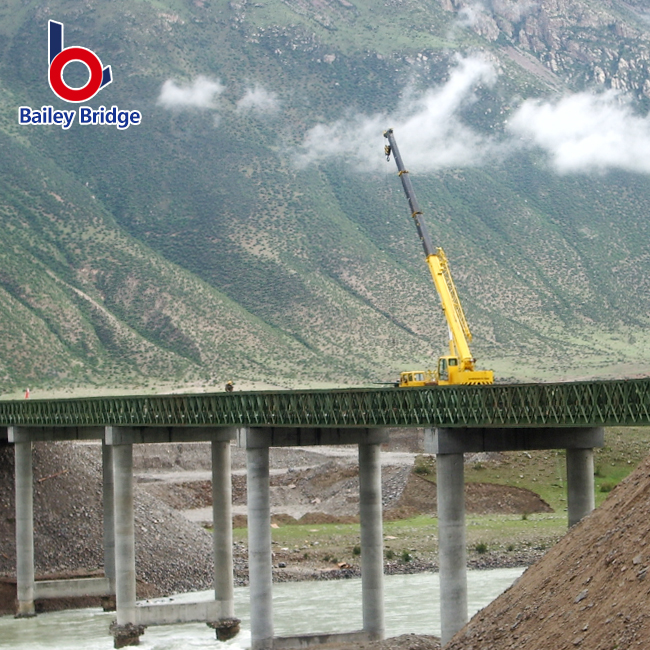

Considere cómo se aplican ambos métodos a escenarios de implementación rápida. Los proyectos de infraestructura de emergencia exigen velocidad y seguridad absoluta. Por ejemplo, calcular la distribución de carga para un puente de celosía modular requiere evaluaciones dinámicas específicas. Debe tener en cuenta las tolerancias de montaje rápido y las fundaciones temporales. Los ingenieros utilizan métodos manuales para verificar rápidamente las capacidades estándar de un solo carril. Luego, implementan software estructural para simular complejos convoyes de varios vehículos que cruzan el tramo temporal. Cada puente de armadura personalizado exige este enfoque híbrido para garantizar la disponibilidad operativa en condiciones de campo impredecibles.

Criterios clave para seleccionar el software de análisis de puentes de armadura

La elección del software de análisis estructural adecuado dicta el flujo de trabajo de su equipo. Debe evaluar las herramientas basándose en resultados reales de ingeniería en lugar de afirmaciones de marketing.

Mapeo de características a resultados

Busque plataformas que ofrezcan una interfaz gráfica de usuario (GUI) intuitiva. Las funciones de modelado paramétrico reducen drásticamente el tiempo de configuración inicial. Los ingenieros pueden modificar las definiciones de nodos y miembros al instante. Además, su software debe admitir la automatización de combinación de cargas. Debería generar automáticamente casos de carga específicos del código. Esto evita la tediosa entrada manual de datos y garantiza un estricto cumplimiento normativo.

Escalabilidad e integración

El software independiente crea peligrosos silos de datos. Pregunte a los proveedores si su herramienta se exporta sin problemas a software de dibujo estándar de la industria como AutoCAD o Revit. La integración con herramientas de detalle de fabricación es igualmente crítica. Cuando los modelos analíticos se traducen directamente en dibujos de fabricación, se eliminan los errores de traducción. Esta interoperabilidad garantiza la escalabilidad del proyecto entre diferentes departamentos estructurales.

Informes y transparencia

Los auditores externos no aceptan gráficos simples de aprobación/rechazo. Su software estructural debe generar informes de cálculo transparentes y paso a paso. Las agencias de revisión y los ingenieros municipales necesitan ver las matemáticas subyacentes. Necesitan documentación clara de las reacciones de los soportes, las tensiones de los miembros y los límites de deflexión. Priorice las herramientas que generan informes PDF altamente legibles y con referencias a códigos.

Realidades de la implementación: mitigación de los riesgos de la simulación

El software introduce riesgos estructurales únicos. La implementación de nuevas herramientas computacionales requiere un estricto control de calidad interno.

La trampa de la "falsa precisión"

El software moderno frecuentemente genera fuerzas internas en los miembros con cuatro decimales. Esta profunda precisión matemática es fundamentalmente falsa. Las estructuras del mundo real no operan en vacíos matemáticos perfectos. El acero estructural posee tolerancias de fabricación inherentes. Los orificios para los pernos permiten un deslizamiento mínimo durante la carga inicial. Los gradientes de temperatura provocan una expansión desigual en toda la estructura. Cuatro decimales no pueden garantizar la integridad estructural del mundo real. Confíe en el criterio práctico de ingeniería en lugar de obsesionarse con diferencias numéricas microscópicas.

Errores de condición de límites

Las condiciones de contorno incorrectas representan el error de implementación más común. Los entornos de software requieren que usted defina los soportes de manera rígida. Los ingenieros confunden frecuentemente los soportes de pasadores y los soportes de rodillos en el modelo digital.

• Soportes de pasador: resisten fuerzas tanto verticales como horizontales pero permiten la rotación.

• Soportes de rodillos: resisten fuerzas verticales pero permiten la traslación horizontal.

Si modela por error un soporte de rodillos como soporte de pasador, el software bloquea la estructura horizontalmente. Cuando se aplican combinaciones de cargas térmicas, las fuerzas de expansión atrapadas se disparan. El software afirmará que los miembros inferiores del acorde están fallando. En realidad, la estructura física simplemente rodaría y se expandiría de forma segura. Debe capacitar a ingenieros para detectar estas concentraciones de estrés artificial.

Protocolos de validación

Nunca acepte ciegamente los resultados del software. Las empresas deben establecer procedimientos operativos estándar (POE) obligatorios para la validación estructural. Los ingenieros superiores deben realizar inspecciones manuales al azar de los miembros críticos. Deberán utilizar el Método de Secciones para calcular manualmente las fuerzas en los cordones más cargados. Si el cálculo manual difiere significativamente del resultado del software, es probable que existan errores de modelado. Esta validación híbrida protege a su empresa de fallas sistémicas de diseño.

Mejores prácticas: siempre ejecute primero una verificación simple de deflexión solo con carga muerta. Si la estructura se desvía hacia arriba o se comporta de manera asimétrica bajo cargas de gravedad simétricas, sus condiciones de contorno o liberaciones de miembros son inherentemente defectuosas.

Selección corta del flujo de trabajo de diseño de su puente (próximos pasos)

La transición a un flujo de trabajo más seguro y eficiente requiere una planificación deliberada. Siga estos pasos estructurados para actualizar sus metodologías de cálculo de fuerza.

1. Audite la complejidad del proyecto: evalúe su cartera de proyectos típica. Determine si su empresa maneja principalmente estructuras estáticamente determinadas. Las herramientas manuales básicas y el software 2D simple pueden resolver estos problemas. Si aborda estructuras altamente indeterminadas o marcos espaciales complejos, necesita plataformas 3D FEA avanzadas de inmediato.

2. Realice pruebas de software: nunca compre software de ingeniería basándose en demostraciones de marketing. Solicite pruebas completas de prueba de concepto de los principales proveedores como SkyCiv, SAP2000 o STAAD.Pro. Introduzca un proyecto completado y previamente validado en el nuevo software de prueba. Compare la nueva precisión de salida y la velocidad del flujo de trabajo con los datos históricos de su proyecto.

3. Establezca mínimos de capacitación: el dominio del software no equivale a la competencia en ingeniería. Asegúrese de que su equipo reciba capacitación continua en estática teórica. Deben comprender las matemáticas subyacentes que impulsan el software. Además, exija capacitación sobre peculiaridades específicas del software, como la forma en que el programa maneja los miembros de refuerzo de solo tensión o los efectos P-Delta.

Conclusión

Calcular con precisión las fuerzas internas sigue siendo una disciplina híbrida estricta. El flujo de trabajo estructural más confiable combina la enorme potencia de procesamiento del software de análisis moderno con una cuidadosa supervisión manual. Los métodos estáticos tradicionales anclan sus conceptos iniciales, mientras que las plataformas FEA manejan combinaciones e iteraciones de carga exhaustivas. Nunca trate el software como un reemplazo completo del criterio de un ingeniero experimentado. En su lugar, invierta mucho en herramientas que prioricen la transparencia de los cálculos y los informes automatizados que cumplan con el código. Al aplicar protocolos de validación manual, su empresa puede diseñar estructuras escalables y rentables sin comprometer la seguridad pública.

Preguntas frecuentes

P: ¿Cuál es el método más confiable para calcular fuerzas en un puente de armadura?

R: Para la validación preliminar, el Método de Juntas y el Método de Secciones son los marcos manuales más confiables. Para el diseño comercial final, el estándar de la industria es el software de análisis estructural 3D combinado con una revisión manual por pares. Este enfoque híbrido garantiza velocidad y precisión teórica.

P: ¿En qué se diferencian los cálculos para un puente de armadura Bailey en comparación con un tramo permanente?

R: Los cálculos para puentes modulares temporales deben tener en cuenta las tolerancias de montaje rápido, el desgaste de las uniones de los pasadores y las clasificaciones de carga dinámica militares o de emergencia específicas. Estos factores difieren enormemente de las estructuras municipales permanentes, soldadas o fuertemente atornilladas, que suponen conexiones rígidas y cimientos estables.

P: ¿Puede el software de análisis de armaduras reemplazar completamente los cálculos de fuerza manuales?

R: No. Si bien el software se encarga del trabajo computacional pesado, la responsabilidad profesional requiere que los ingenieros verifiquen manualmente las suposiciones de condiciones límite. La verificación puntual de miembros críticos previene errores sistémicos de modelado y protege contra el fenómeno de "basura que entra, basura que sale".
