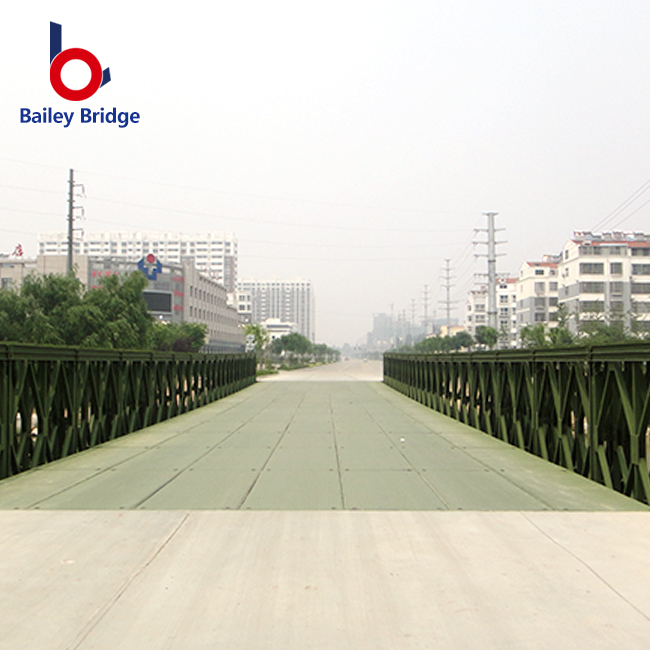

La recuperación de carreteras de emergencia exige un equilibrio cuidadoso entre la velocidad de despliegue inmediato y la integridad estructural confiable. Cuando inundaciones, deslizamientos de tierra o fallas estructurales repentinas cortan rutas de transporte críticas, los tomadores de decisiones no pueden permitirse retrasos en las adquisiciones o especificaciones no coincidentes. La presión para restablecer rápidamente el acceso a menudo conduce a decisiones de ingeniería apresuradas. Este enfoque puede poner fácilmente en mayor riesgo a los servicios de emergencia y a las comunidades locales. Nos centramos aquí en el puente Compact 321 Bailey . Lo presentamos como un sistema de puentes temporales de armadura de acero altamente adaptable y estandarizado globalmente diseñado precisamente para estos momentos críticos.

Nuestro objetivo es proporcionar a los equipos de ingeniería y adquisiciones un marco estricto basado en evidencia. Aprenderá cómo evaluar adecuadamente las condiciones del sitio, dimensionar los componentes necesarios y obtener un sistema 321 confiable para escenarios de socorro en casos de desastre. La aplicación de estos conocimientos técnicos garantiza una rápida restauración de la red de carreteras sin comprometer nunca la seguridad ni el cumplimiento normativo.

Conclusiones clave

• Implementación rápida: El sistema Compact 321 está diseñado para ensamblaje manual o de maquinaria liviana, lo que lo hace óptimo para zonas de desastre con acceso comprometido para equipos pesados.

• Escalabilidad modular: la capacidad de carga y la longitud del tramo dependen de las configuraciones de los paneles (p. ej., simple-simple a doble-triple), lo que requiere una alineación precisa con el tráfico de emergencia anticipado (p. ej., cargas HS15 a HS20).

• Prerrequisitos geotécnicos: La construcción acelerada de puentes aún requiere estabilidad verificada de los pilares; la velocidad del montaje de la superestructura es irrelevante si se ignora la ingeniería de la subestructura.

• Verificación de adquisiciones: El abastecimiento debe priorizar la intercambiabilidad de componentes, los grados de acero de alto rendimiento (por ejemplo, Q345/Q355) y tolerancias estrictas de fabricación para evitar fallas de ensamblaje en el sitio.

Evaluación de las limitaciones del sitio y la viabilidad estructural

Antes de implementar cualquier sistema de puente, los equipos de ingeniería deben evaluar las limitaciones físicas del lugar del desastre. Unas mediciones preliminares precisas evitan costosos retrasos durante la fase de montaje.

Primero, debes definir la brecha física. Medir con precisión el espacio libre es sólo el primer paso. También debe calcular el espacio de lanzamiento requerido en el lado de preparación. El método de lanzamiento en voladizo requiere suficiente espacio trasero para ensamblar los paneles del puente y fijar los contrapesos antes de empujar la estructura a través del río o barranco.

Recomendamos seguir una secuencia estricta para la evaluación del sitio:

1. Mida el espacio libre preciso entre bancos estables.

2. Calcule el área de preparación plana disponible detrás del pilar cercano.

3. Identifique obstrucciones aéreas como líneas eléctricas o copas de árboles.

4. Evaluar la nivelación de caminos de acceso para vehículos de transporte pesado.

La integridad del pilar posterior al desastre presenta otro desafío importante. Las inundaciones y los deslizamientos de tierra suelen provocar graves derrumbes del suelo. Debe evaluar cuidadosamente la estabilidad del talud antes de colocar cargas cerca del borde. La construcción acelerada de puentes exige un soporte de subestructura verificado. No se puede lanzar con seguridad un puente sobre lodo comprometido. Recomendamos encarecidamente instalar cimientos temporales antes de que llegue el puente. Las soluciones típicas incluyen losas de madera, antepechos de hormigón o micropilotes hincados.

Las limitaciones de espacio libre y ancho también dictan la viabilidad. El ancho libre estándar de un solo carril del sistema 321 suele ser de 3,7 metros. Debe evaluar si este ancho cumple con los requisitos de volumen de tráfico específicos para su operación de recuperación. Los carriles estrechos restringen el tráfico en ambos sentidos, lo que requiere sistemas de control de tráfico en ambos lados del cruce.

Compact 321 frente a puentes de armadura de acero temporales alternativos

Los responsables de la toma de decisiones a menudo comparan el diseño del 321 con sistemas modulares más pesados. Comprender el peso de los componentes y la capacidad de manipulación es crucial para la logística de emergencia. Los paneles 321 estándar pesan aproximadamente 270 kilogramos. Este diseño liviano permite el montaje manual por parte de un equipo de tamaño moderado. Cuando las carreteras colapsadas impiden que las grúas lleguen al lugar, esta capacidad de manipulación manual se convierte en un activo vital.

Por el contrario, los sistemas más pesados ​​como el HD200 requieren maquinaria pesada para su instalación. Si bien el modelo 321 sobresale en tramos de emergencia rápidos y estándar, debemos tener en cuenta claramente las ventajas y desventajas. Es posible que necesite un sistema HD200 para operaciones continuas de carga pesada. Los requisitos más amplios de doble carril también empujan a los ingenieros hacia configuraciones de armazones más pesados.

Identificar los casos de uso apropiados simplifica el proceso de selección. La implementación de un puente Bailey de emergencia basado en el diseño 321 proporciona el cronograma de recuperación más rápido en escenarios específicos. Es ideal para caminos de acceso rurales, carreteras secundarias arrasadas y corredores de socorro inmediato en casos de desastre. Cuando el acceso a equipos pesados ​​es imposible, el sistema 321 ofrece la solución estructural más confiable.

Configuraciones de ingeniería principales y capacidades de carga

La brillantez de un sistema de truss modular reside en su ingeniería escalable. Puede adaptar el puente para soportar diferentes tramos y pesos de vehículos simplemente cambiando la forma de ensamblar los paneles estándar.

Para decodificar las configuraciones de las armaduras es necesario comprender las filas y los niveles. Agregar filas de armaduras una al lado de la otra aumenta la resistencia. El apilamiento de niveles verticalmente aumenta la rigidez y la capacidad de luz. Una configuración Sencillo-Sencillo utiliza una fila de armadura y un nivel. Se adapta a luces cortas y vehículos ligeros. Una configuración Doble-Simple coloca dos paneles uno al lado del otro a cada lado de la plataforma. Para alcances más largos, puede utilizar una disposición Triple-Doble, con tres filas paralelas apiladas en dos niveles de altura. Esto aumenta exponencialmente tanto la capacidad de carga como el alcance máximo del tramo.

Los ingenieros deben evaluar los límites de deflexión y el comportamiento de fatiga. Los vehículos en movimiento imparten cargas vivas dinámicas a la superestructura. Recomendamos hacer referencia a los principios generales de AASHTO o FHWA para estructuras prefabricadas temporales. Estas normas rigen las relaciones de deflexión aceptables bajo cargas vivas pesadas. La configuración adecuada garantiza que el puente absorba la tensión de forma segura sin correr el riesgo de fallar por fatiga a largo plazo.

Comparación de sistemas de terrazas

La elección del material de terraza adecuado afecta tanto a la velocidad de implementación como al mantenimiento.

Comparamos las dos opciones principales a continuación:

Cuadro comparativo de opciones de terrazas

Las plataformas de acero ortotrópico ofrecen un rendimiento superior en contextos de emergencia. Se integran perfectamente con el sistema Compact 321 Bailey Bridge . Si bien la madera es más barata y se puede obtener localmente, tiene problemas con el clima húmedo continuo y las fuerzas de frenado de los camiones pesados.

Logística, métodos de lanzamiento y riesgos de implementación

Mover un puente desde un almacén a una zona remota de desastre requiere una planificación logística meticulosa. Los sistemas modulares cuentan con una huella de envío impresionantemente eficiente. Puede empaquetar fácilmente los componentes para un tramo típico de 30 metros en solo unos pocos contenedores de envío estándar de 20 o 40 pies. Alternativamente, puede transportarlos utilizando camiones de plataforma estándar. Esto minimiza el tamaño del convoy que viaja a zonas restringidas de desastre.

El método de lanzamiento en voladizo estándar elimina la necesidad de cimbra en el agua. Las cuadrillas montan el puente en el banco de preparación. Adjuntan una "nariz de lanzamiento" liviana al frente de la estructura. Luego, el equipo empuja el puente hacia adelante sobre rodillos de lanzamiento especializados. Debe realizar cálculos rigurosos de contrapeso antes de empujar. Si la parte trasera del puente carece de peso suficiente, toda la estructura se inclinará hacia el hueco.

Incluso con los sistemas estándar, los cuellos de botella en la implementación ocurren con frecuencia. Puede evitar retrasos anticipando estos riesgos comunes:

• Área de preparación inadecuada: No asegurar suficiente espacio plano detrás del pilar impide el montaje adecuado del panel y la colocación del contrapeso.

• Pasadores de conexión faltantes: las vibraciones del transporte pueden aflojar el hardware mal asegurado. Los bolos faltantes detienen inmediatamente toda la secuencia de lanzamiento.

• Falta de supervisión calificada: subestimar la necesidad de una supervisión capacitada a menudo conduce a paneles desalineados y procedimientos de lanzamiento inseguros.

Lista de verificación de adquisiciones: garantizar la calidad, el cumplimiento y la confianza

El abastecimiento de acero estructural para infraestructuras de emergencia no deja lugar a concesiones. Los equipos de adquisiciones deben aplicar estrictos controles de calidad al evaluar a los posibles fabricantes de puentes.

La verificación del grado del material sirve como su principal protección. Debe exigir certificados de prueba de fábrica verificables para todos los componentes de acero. Los grados de acero de alto rendimiento, como Q345 o Q355, no son negociables para los paneles de armadura que soportan carga. Estos documentos demuestran que el acero cumple con los requisitos mínimos de límite elástico. Sin ellos, corre el riesgo de sufrir una falla estructural catastrófica debido al tráfico intenso.

La protección contra la corrosión influye directamente en la vida útil del despliegue. Debe evaluar los tratamientos superficiales en función de la duración prevista del uso del puente. La galvanización en caliente ofrece una protección superior y duradera contra el óxido y las inclemencias del tiempo. Lo ideal es que el puente temporal permanezca en su lugar durante años. La pintura industrial proporciona una protección adecuada para reparaciones a corto plazo, pero requiere un mantenimiento continuo en ambientes húmedos.

Finalmente, la intercambiabilidad de componentes garantiza un montaje fluido en el sitio. Comprar a fabricantes no verificados conlleva enormes riesgos. Si los orificios no se alinean perfectamente bajo tensión, su equipo no podrá conectar los paneles. Recomendamos encarecidamente solicitar informes completos de montaje de prueba antes de que el fabricante envíe el producto final. Esto garantiza que se cumplan las tolerancias de fabricación de precisión.

Conclusión

La selección de un sistema modular de armadura de acero reduce significativamente los plazos de recuperación ante desastres, pero sólo cuando se ejecuta correctamente. La velocidad depende completamente de una evaluación rigurosa del sitio, un dimensionamiento preciso de la configuración y una adquisición de calidad sin concesiones. No se pueden pasar por alto los principios básicos de ingeniería sólo porque la situación sea una emergencia.

Asesoramos a los equipos de adquisiciones e ingeniería para que finalicen primero el espacio libre requerido y la clase de carga anticipada. Debe completar estudios geotécnicos exhaustivos de los estribos posteriores al desastre. Una vez que recopile estos datos críticos del sitio, podrá solicitar con confianza dibujos técnicos muy específicos y cotizaciones en firme de fabricantes de puentes acreditados.

Preguntas frecuentes

P: ¿Cuál es la luz máxima de un puente Bailey Compact 321?

R: La luz máxima sin pilares depende en gran medida de la clase de carga elegida y la configuración del panel. Para cargas más ligeras, una configuración Triple-Doble fuertemente reforzada puede alcanzar de 51 a 60 metros. Sin embargo, los claros disminuyen significativamente para el tráfico pesado y continuo de camiones. Cada configuración debe estar aprobada por un ingeniero para el sitio específico.

P: ¿Se puede reutilizar un puente Bailey de emergencia después de que se reconstruya la carretera permanente?

R: Sí. El sistema 321 es completamente modular y fácil de desmontar. Una vez que se abre el puente permanente, las cuadrillas pueden soltar fácilmente los paneles y desmontar la estructura. Los gobiernos y los contratistas suelen almacenar estos componentes en su inventario para un despliegue rápido durante futuras respuestas a desastres.

P: ¿Qué tan rápido se puede instalar un puente 321 en una zona de desastre?

R: La instalación suele tardar unos días, no horas. Este plazo supone que tiene componentes preparados previamente, un equipo capacitado de 10 a 15 personas y pilares preparados previamente. Los cimientos y los movimientos de tierra suelen servir como elementos de estimulación principales. El montaje de la superestructura real es increíblemente rápido una vez que el sitio está listo.
