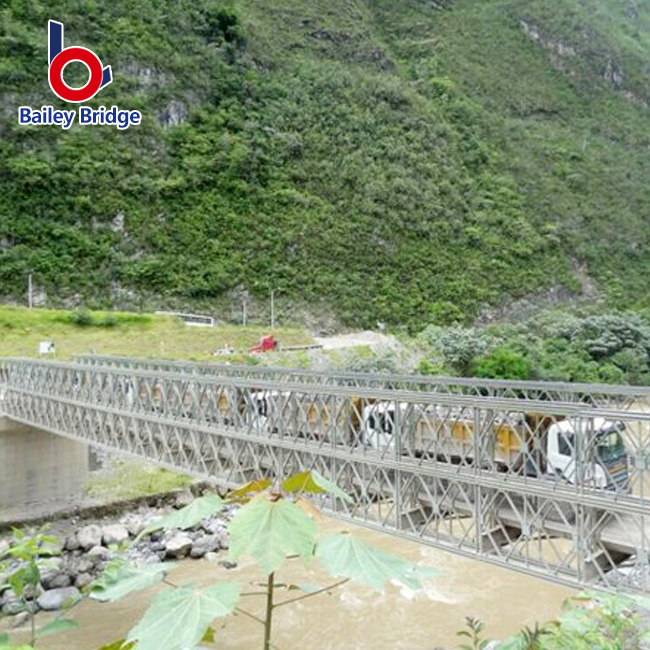

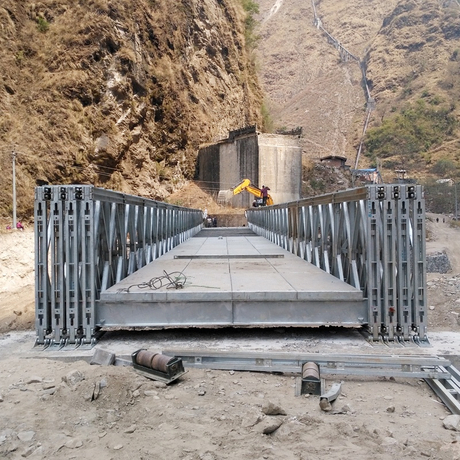

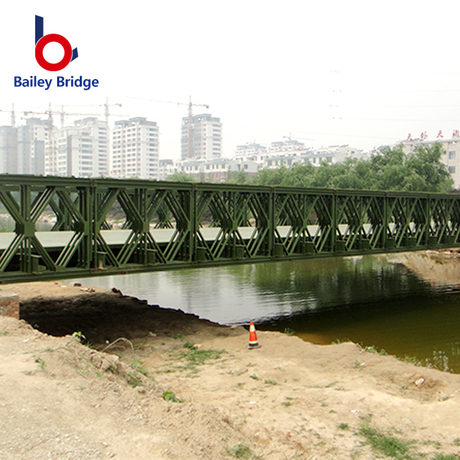

La adquisición de infraestructura para puentes conlleva inmensos riesgos financieros y de ingeniería. Si no se especifican las capacidades de carga, se corre el riesgo de sufrir fallos catastróficos y graves riesgos de seguridad. Por el contrario, sobreestimar los límites desperdicia innecesariamente capital de proyecto crucial. El puente Compact 321 Bailey sirve como estándar global para una implementación rápida. Apoya tanto la ayuda de emergencia en casos de desastre como la rápida expansión comercial. Sin embargo, debes comprender una verdad fundamental antes de comprar. Su capacidad nominal real sigue siendo muy variable. Las opciones de configuración específicas alteran completamente la integridad estructural. La pureza del material y las tolerancias de fabricación de los proveedores cambian drásticamente el rendimiento en el mundo real. No se puede confiar simplemente en folletos de marketing genéricos ni en hojas de datos teóricas. Los datos incorrectos generan condiciones peligrosas en el sitio. Esta guía de validación técnica ayuda a los equipos de adquisiciones e ingeniería a eliminar el ruido de los proveedores. Le mostramos exactamente cómo verificar las capacidades estructurales reales. Aprenderá a auditar minuciosamente las especificaciones antes de comprar un sistema de acero prefabricado. Con estos conocimientos, puede implementar una infraestructura modular con confianza y seguridad.

Conclusiones clave

• La capacidad de carga no es un número estático; opera en una curva inversa con respecto a la longitud del tramo sin soporte.

• Las configuraciones estructurales (Simple-Simple a Agudos-Agudos) deben alinearse estrictamente con clasificaciones de carga localizadas específicas (por ejemplo, AASHTO HS20, HS25).

• La sustitución de materiales (por ejemplo, usar acero Q235 en lugar de Q345/Q355 de alto rendimiento) es la causa principal de fatiga prematura y falla por carga en puentes modulares.

• Los compradores deben exigir pruebas metalúrgicas de terceros y cálculos estructurales específicos del proyecto antes de firmar una orden de compra.

Decodificando la línea de base: ¿Qué dicta los límites de carga del Compact 321?

Los compradores frecuentemente reciben tablas de carga estandarizadas de los fabricantes. Estos gráficos rara vez reflejan las condiciones reales del sitio o las demandas operativas. Los datos genéricos a menudo inducen a error a los equipos de ingeniería. Depender de cifras promedio crea vulnerabilidades masivas en los proyectos. Es necesario comprender las variables subyacentes. La calidad del material actúa como la variable central de la capacidad. El acero de alta resistencia y baja aleación representa un requisito innegociable para los puentes modulares. Los estándares globales suelen dictar grados de acero Q345B o Q355B. Estos grados ofrecen un límite elástico mínimo de 345 MPa. Esta resistencia maneja momentos de flexión extremos de forma segura.

Algunos proveedores intentan reducir los costes de fabricación de forma encubierta. Sustituyen sus paneles estructurales por acero Q235 de menor rendimiento. Esto reduce drásticamente los límites de carga máxima bajo tensión. El acero Q235 rinde a tan solo 235 MPa. Simplemente no puede soportar un tránsito comercial intenso. Esta sustitución invita a la fatiga prematura y a una repentina cesión estructural. Debe exigir informes de pruebas de materiales. Certifique el grado del acero antes de realizar cualquier pedido.

La precisión de los componentes también juega un papel muy importante en el rendimiento. Las tolerancias de fabricación exactas de los paneles de celosía dictan la rigidez general. Los pernos de cuerda y los pasadores de conexión deben encajar perfectamente. La mala precisión provoca una distribución desigual de la carga en todo el tramo. Los accesorios flojos crean concentraciones de tensión en puntos individuales. Las tolerancias estrictas garantizan transferencias seguras de fuerza en todo el marco. El diseño de panel estandarizado de 3 metros del puente Compact 321 Bailey permite un modelado matemático predecible. Los ingenieros confían en esta previsibilidad para simular el estrés antes del despliegue. Cada milímetro de variación en la fabricación erosiona sus márgenes de seguridad. Exija mecanizado CNC de precisión al proveedor elegido.

Coincidencia de configuraciones de puentes con clasificaciones de carga objetivo

Debe traducir los requisitos específicos del proyecto en configuraciones modulares exactas. Un camión maderero de 40 toneladas ejerce fuerzas completamente diferentes a las de un camión militar de 60 toneladas. Los vehículos con ruedas crean cargas puntuales concentradas. Las máquinas de orugas distribuyen su peso sobre una superficie de cubierta más grande. Los ingenieros escalan los diseños de los paneles para que coincidan con precisión con estas distintas clasificaciones de carga. No puede adivinar la configuración requerida.

Las configuraciones estandarizadas dictan la capacidad final. Se amplían agregando filas y niveles de armadura.

• Sencillo-Sencillo (SS): Apto para vías peatonales o tránsito vehicular ligero. Utilice esta configuración sólo para tramos cortos. Ofrece una resistencia mínima a fuertes fuerzas de flexión.

• Doble-Simple (DS) y Doble-Doble (DD): Representan el punto ideal para el transporte comercial estándar. Se alinean bien con los equivalentes AASHTO HS20 o HS25. La configuración DD agrega un segundo nivel vertical. Esto aumenta significativamente la rigidez vertical.

• Agudos sencillos (TS) y agudos dobles (TD) con cuerdas de refuerzo: necesarios para maquinaria extremadamente pesada. Necesita esta configuración compleja para equipos de minería. También soporta con eficacia luces excepcionalmente largas. Los acordes de refuerzo añaden una resistencia al impulso crucial.

Debemos diferenciar claramente las cargas estáticas y dinámicas. Por razones de seguridad, es obligatorio por ley un margen de carga dinámica. Los vehículos de ruedas que circulan rápidamente frenan con fuerza. Rebotan sobre las costuras de la cubierta. Esto multiplica el peso estático efectivo hasta en un treinta por ciento. Los vehículos de orugas que circulan lentamente reparten su peso de forma diferente. Los factores de impacto aseguran que la estructura absorba impactos cinéticos repentinos sin romperse. Los equipos de ingeniería deben calcular este factor de impacto en función de la velocidad del vehículo. Las especificaciones militares típicas exigen altos márgenes dinámicos.

Longitud del tramo versus capacidad: la compensación crítica

La longitud del tramo dicta directamente los límites de carga finales. A medida que aumenta la luz, el peso muerto del puente crece exponencialmente. Esto consume un porcentaje mucho mayor de su capacidad teórica total. Debes tener en cuenta esta verdad fundamental de la ingeniería. Un tramo de 20 metros soporta significativamente más peso vivo que uno de 40 metros. Es posible que utilicen exactamente la misma configuración de panel. El tramo más largo gasta la mayor parte de su fuerza simplemente manteniéndose en el aire.

Los límites de desviación también rigen sus decisiones de adquisición. La capacidad de carga no se trata sólo de evitar el colapso total. Debe mantener límites de deflexión aceptables bajo cargas completas. Los ingenieros suelen apuntar a una relación L/400 por motivos de seguridad. Esto significa que un tramo de 40 metros puede combarse con seguridad un máximo de 100 milímetros en el centro. Mantener la deflexión mínima garantiza la longevidad estructural a largo plazo. El hundimiento excesivo destruye las juntas de los paneles con el tiempo. Estira los pernos más allá de sus límites elásticos. Una vez que el metal se estira plásticamente, nunca recupera su forma. Pierdes el puente.

Además, no se pueden ignorar las realidades del pilar. Las capacidades teóricas no significan nada sin una base sólida debajo de los rodamientos. Su base debe soportar simultáneamente tanto el peso muerto como las cargas vivas dinámicas. Un puente Bailey modular requiere soportes de hormigón de gran ingeniería. En situaciones de emergencia, los muros de gaviones diseñados son suficientes temporalmente. Sin embargo, si el suelo se desplaza ligeramente, la geometría del puente falla. El asentamiento desigual tuerce la rígida estructura de acero. Esto introduce esfuerzos cortantes torsionales masivos. El puente fallará muy por debajo de su capacidad nominal si los cimientos se hunden. Realice siempre primero un estudio geotécnico exhaustivo.

Vulnerabilidades ocultas: qué examinar antes de la adquisición

Comprender las vulnerabilidades ocultas separa los proyectos exitosos de los desastres peligrosos. Debe realizar una rigurosa evaluación de riesgos antes de la adquisición. Las fallas de puentes rara vez comienzan como eventos catastróficos. Comienzan como defectos microscópicos dentro de los componentes. Los compradores deben saber exactamente dónde buscar estos defectos. No confíe ciegamente en los informes de inspección de fábrica.

La carga dinámica constante provoca un microdesgaste severo en los pasadores del panel. Debe examinar cuidadosamente los materiales de los pines. Las aleaciones de alta calidad como 30CrMnTi proporcionan la resistencia al corte necesaria. El mecanizado de precisión evita ajustes sueltos. Un pasador suelto acelera rápidamente la degradación de la articulación. Permite que los paneles se desplacen durante el tránsito del vehículo. Esto crea un efecto de martilleo destructivo conocido como fatiga por fricción. Finalmente, el pasador se rompe bajo la fuerza de corte. Pregunte a su proveedor por datos específicos sobre metalurgia de pasadores. Exija resultados de pruebas de dureza.

Las normas de soldadura representan otro punto crítico de vulnerabilidad. Un puente de acero prefabricado depende en gran medida de la integridad de la soldadura. Debe evaluar estrictamente el cumplimiento del proveedor. Busque un estricto cumplimiento de los códigos internacionales AWS D1.5 o EN 1090. Las soldaduras deficientes contienen inclusiones de escoria ocultas o porosidad. Estos defectos se abren bajo ciclos de tensión repetidos. Requerir pruebas ultrasónicas o radiográficas para todas las soldaduras estructurales primarias. La inspección visual nunca es suficiente.

La corrosión reduce drásticamente la capacidad de carga con el tiempo. Un tratamiento superficial inadecuado destruye el acero rápidamente en ambientes exteriores. Los proveedores que no utilizan galvanizado en caliente según las normas ASTM A123 ponen en riesgo su proyecto. La pintura se desconcha durante el montaje. El óxido ataca implacablemente el metal expuesto. Esto compromete el área de la sección transversal de las cuerdas. Un metal más delgado significa una menor capacidad de flexión. Siempre verifique el espesor del galvanizado antes del envío. Espere un mínimo de 85 micrones para una protección duradera.

La lista de verificación del comprador: validación de las afirmaciones y la seguridad de los proveedores

Los equipos de adquisiciones necesitan pasos concretos para calificar a los fabricantes con confianza. No se puede confiar únicamente en argumentos de venta o folletos pulidos. Siga esta lógica de preselección para asegurar su inversión adecuadamente. Una investigación rigurosa evita fallos peligrosos en el campo en el futuro. Implemente estos requisitos en sus documentos de licitación formales.

1. Solicite cálculos estructurales localizados: nunca acepte folletos genéricos ni cuadros copiados. Exija cálculos de carga localizados específicos. Un ingeniero estructural autorizado debe firmar estos documentos. El análisis de elementos finitos (FEA) específico del sitio demuestra la seguridad real. FEA modela las cargas exactas del vehículo que cruzan la longitud de su tramo específico. Destaca las concentraciones de estrés con precisión.

2. Verifique las certificaciones de terceros: busque sellos de aprobación externos creíbles. Las marcas SGS, Bureau Veritas o CE deben aparecer en las materias primas. Estas marcas también deben cubrir los componentes fabricados terminados. Las auditorías de terceros garantizan que la fábrica mantenga sus sistemas de gestión de calidad. Impiden sustituciones de material no autorizadas.

3. Exija validación del ensamblaje de prueba: Insista en un ensamblaje de prueba completo en fábrica. Debe ejecutar este paso antes del envío. Verifica perfectamente la intercambiabilidad de los componentes. Los trabajadores ensamblan una sección del puente en el patio. Miden el arco de precombate. Esto evita retrasos desastrosos en la construcción en el sitio. Si las piezas no encajan en la fábrica, tampoco encajarán en el campo.

4. Auditar los Informes de Recubrimientos: Solicitar los registros oficiales de lotes de galvanización. Compare el espesor del recubrimiento con los estándares internacionales. Asegúrese de que el revestimiento de zinc cubra todas las secciones huecas internas. Los tubos internos sin revestimiento se oxidan de adentro hacia afuera de manera invisible.

Estos pasos de validación eliminan las conjeturas en la ecuación de adquisiciones. Obligan a los proveedores a demostrar su competencia técnica por adelantado. Los buenos fabricantes agradecen este nivel de escrutinio.

Conclusión

La seguridad y la viabilidad a largo plazo de un puente Bailey Compact 321 dependen completamente de una estricta supervisión de ingeniería. El modelado de carga preciso garantiza que seleccione la configuración de panel adecuada. Los materiales de alto rendimiento previenen la fatiga estructural prematura. El estricto control de calidad mantiene estrictas las tolerancias de fabricación. Nunca haga concesiones en estos tres pilares fundamentales. Hacerlo pone en peligro la vida humana y los plazos de los proyectos.

Como siguiente paso inmediato, audite cuidadosamente sus clasificaciones de carga localizadas específicas. Verifique los requisitos exactos de AASHTO, Eurocódigo o equivalentes de transporte local. Luego, solicite una lista de materiales (BOM) detallada a sus proveedores preseleccionados. Haga una referencia cruzada de esta lista de materiales junto con su prueba estructural localizada. Insistir en los certificados de prueba de materiales para el acero. Esta rigurosa validación garantiza un activo de infraestructura resiliente y seguro.

Preguntas frecuentes

P: ¿Cuál es la luz máxima que puede alcanzar un puente Bailey Compact 321 sin pilares intermedios?

R: Por lo general, alcanza entre 51 y 60 metros sin ayuda. Sin embargo, la capacidad de carga disminuye significativamente en esta longitud extrema debido al peso propio. Lograr este alcance máximo generalmente requiere una configuración Treble-Double (TDR) fuertemente reforzada. Consulte siempre a un ingeniero estructural autorizado para cualquier luz que supere los 40 metros.

P: ¿Puede un puente Compact 321 soportar tanques o grúas sobre orugas pesadas?

R: Sí, admiten vehículos pesados ​​de orugas. Sin embargo, las máquinas con orugas distribuyen el peso de manera diferente que los camiones comerciales con ruedas. Debe actualizar el sistema de terraza en consecuencia. Los ingenieros suelen utilizar plataformas de acero ortotrópicas para estas aplicaciones. Debe modelar el área de contacto de la vía específica para garantizar la seguridad localizada de los paneles de la plataforma.

P: ¿Cómo se compara la capacidad de carga del Compact 321 con la del modelo HD200 (CB200)?

R: El HD200 generalmente maneja cargas más pesadas en tramos más largos. Esta ventaja mecánica se debe a la mayor altura del panel (2,134 m frente a 1,5 m). Sin embargo, el modelo 321 sigue siendo mucho más rentable. También es más fácil de transportar y ensamblar rápidamente para aplicaciones de carga comercial estándar.

P: ¿Realmente importa el grado del acero si el puente es sólo temporal?

R: Sí, la calidad del acero es muy importante. El acero de baja calidad sufre una deformación plástica permanente bajo un solo evento de sobrecarga intensa. Esto hace que la estructura temporal sea completamente insegura de inmediato. Los componentes deformados también resultan imposibles de desmontar de forma segura. Pierde la capacidad de reutilizar el puente para proyectos futuros.
