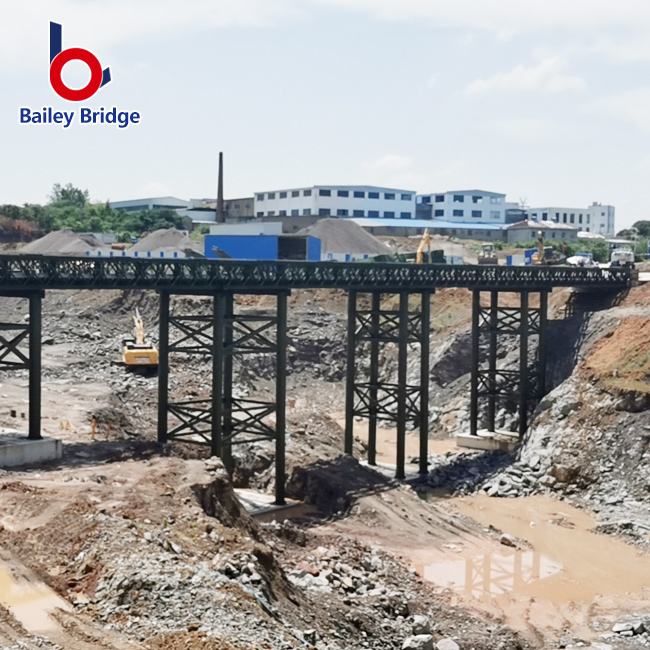

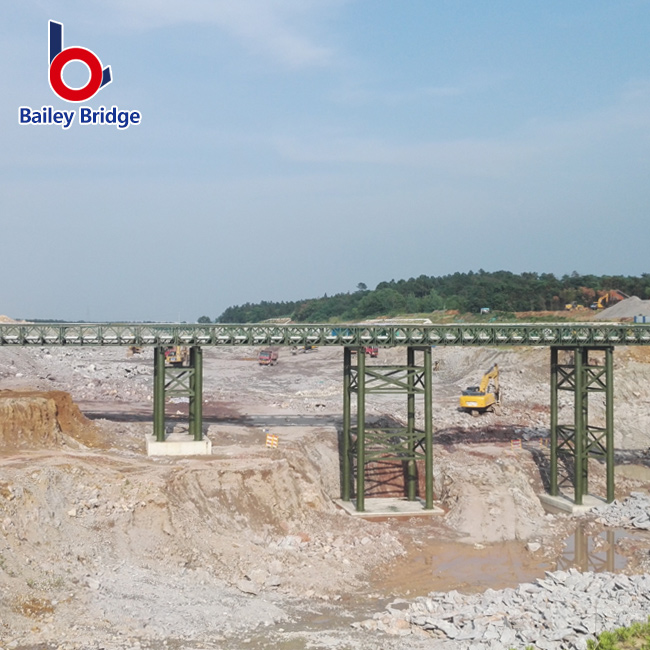

Con bajo precio en voladizo truss de puente en voladizo

Estándar: ASTM, GB
Grado de material: Q355B-Q460C
Lugar de origen: Jiangsu, China
Nombre del producto: puente de acero de Bailey
Número de modelo: JSBLGQ-ZB200 (321)
Tolerancia: 土 1%
Capacidad de producción: 2500 toneladas por mes
Detalle del embalaje: carga en el paquete
Modo de pago: TT (transferencia telegráfica)
Puerto de carga: cualquier puerto en China, generalmente
Puerto de Shanghai

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
Compacto 200
Marca del producto:
BAILEY

Descripción del Producto

Introducción en inglés:

Showcase de proyectos:

Un puente de construcción llave en mano de 108 m para el proyecto del río Nanjing Qinhuai

Proyecto de vital:

Aplicación: Puente de acceso de servicio pesado para un proyecto importante de mejora de canales

Ubicación: Río Qinhuai, Nanjing, provincia de Jiangsu, China

Longitud total: 108 metros (354 pies), configurado en 5 tramos de 21.6m cada uno

Superestructura: tipo 321, doble fila, una sola capa, reforzada (DSR)

Subestructura: muelles de tubería de acero de 630 mm x 10 mm personalizados

Una solución integral de puente para las principales obras civiles:

Este proyecto requirió un puente de acceso semipermanente a gran escala para apoyar una importante iniciativa de mejora de canales de vías fluviales sobre el histórico río Qinhuai de Nanjing. La estructura necesaria para facilitar el transporte de vehículos de construcción pesados, equipos y materiales a través del amplio canal del río.

Destacados de ingeniería y diseño integrado:

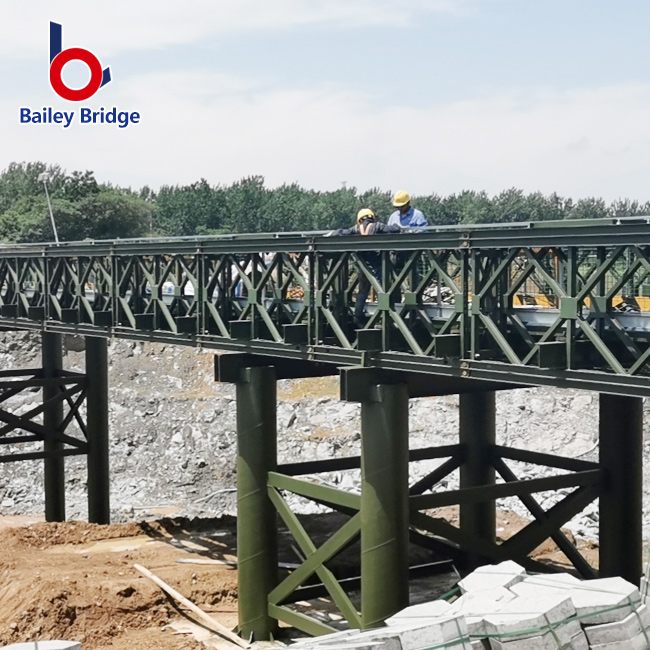

Sistema llave en mano completo: entregamos una solución holística y llave en mano que comprende no solo la superestructura del puente sino también los muelles de tubería de acero con ingeniería personalizada. La subestructura, construida a partir de tuberías de acero de espesor de pared de 630 mm de 10 mm de 10 mm, proporcionó una base estable, rápida instalada y reutilizable para el puente.

Crossing a gran escala y múltiples extensiones:

Al lograr una longitud total de 108 metros, el puente consta de cinco tramos uniformes de 21.6 metros, mostrando nuestra capacidad en la ejecución de cruces temporales o semipermanentes de larga distancia para proyectos civiles importantes.

Superstructura robusta y confiable: el mazo de puente utiliza la configuración clásica de doble fila tipo 321, capa única, reforzada (DSR). Esto proporciona una calzada transparente de 4 metros de ancho con una capacidad de carga de 40 toneladas, suficiente para todo el tráfico de construcción anticipado.

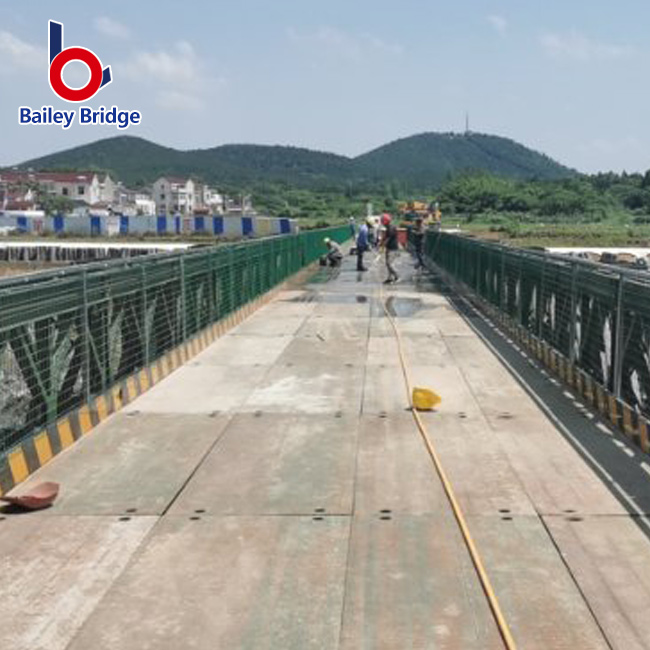

Características de seguridad mejoradas: para garantizar la seguridad del personal en el sitio, el puente estaba equipado con redes de barandas peatonales integradas y bordillos de seguridad, lo que lo hace adecuado para vehículos mixtos y tráfico peatonal.

Un punto de referencia para puente de construcción integrado: el Proyecto del Río Qinhuai es un excelente ejemplo de nuestras capacidades de solución 'única'. Al combinar nuestros sistemas de puentes modulares estandarizados con muelles de acero diseñados a medida, proporcionamos una solución de infraestructura eficiente, económica y segura para trabajos de ingeniería civil a gran escala, reduciendo significativamente el tiempo de preparación del proyecto.

Nuestra ventaja

-------------------------------------- ▶▶ --------------------------------------

Selección cuidadosa de materiales

Artesanía rigurosa

Seguro de calidad

Gestión de integridad

Equipo técnico

Servicio postventa

Visualización de piezas de puente

-------------------------------------- ▶▶ --------------------------------------

JSBL-016

Cubierta de unión

JSBL-018

Placa final del puente

JSBL-020

Placa final del puente de la rampa

JSBL-026

Conector de unión de amplio

JSBL-028

Cojinete

JSBL-039

Viga distributiva

Table limitada de ZB200 Truss Press
		forma de estructura
No	fuerza interna	Modelo no reforzado				modelo reforzado
		Ss	Ds	TS	QS	SSR	DSR	TSR	QSR
200	armadura estándar Momento (KN.M）	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	armadura estándar corte (kN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	armadura de flexión alta Momento (KN.M）	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	armadura de flexión alta corte (kN)	348	696	1044	1392	348	696	1044	1392
203	Fuerza de corte de Super armadura de alto corte (kN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 TABLA DE CARACTERÍSTICAS GEOMÉTRICAS DEL PUENTE DE TRUSS （Medio puente）
estructura	características geométricas
estructura	características geométricas	Área de acordes (CM2)	Sección Propiedades （CM3）	Momento de inercia (CM4)
Ss una sola fila, una sola capa	SS Single-Row, una sola capa	25.48	5437	580174
Ss una sola fila, una sola capa	SSR Single-Row, una sola capa, reforzarse	50.96	10875	1160348
Ds doble fila, una sola capa	DS doble fila, una sola capa	50.96	10875	1160348
	Dsr1 doble fila, una sola capa, reforzado	76.44	16312	1740522
	Dsr2 doble fila, una sola capa, reforzado solo en la parte superior	101.92	21750	2320696
TS triple-fila, una sola capa	TS Triple-Row, una sola capa	76.44	16312	1740522
	TSR2 triple-fila, una sola capa, reforzado solo en la parte superior	127.4	27185	2900870
	TSR3 triple-fila, una sola capa, reforzado solo en la parte inferior	152.88	32625	3481044
QS cuádruple-fila, una sola capa	QS Row cuádruple, una sola capa	101.92	21750	2320696
	QSR3 fila cuádruple, una sola capa, reforzado solo en la parte superior	178.36	38059	4061218
	QSR4 fila cuádruple, una sola capa, reforzado solo en la parte inferior	203.84	43500	4641392
