Puente HD200 Bailey
BAILEY
También podemos ayudarlo a tener cualquier mantenimiento posterior del componente de Bailey Bridge.
Sobre el puente de Bailey
Bailey Bridge se usa cuando es necesario cruzar un obstáculo para un cierto período de tiempo. Durante o después, el reemplazo de desastres naturales o la renovación de puentes consistentes o en ausas inusuales como la industria del cine. Por lo tanto, la función también difiere de los usuarios de FordiFferent of the Bridge que podrían ser peatones, vehículos comunes (automóviles, autobuses, camiones), equipos de estilo militar pesado (tanque) o el ferrocarril.
Estándar: ASTM, BS, GB Grado: Q345B-Q460C
Lugar de origen: Jiangsu, China marca: Bailey
Número de modelo: JSBLGQ-HD200-071 Tipo: pesado
Embalaje: 40 ' Tolerancia estándar de contenedores HQ: ± 3%
Moq: 1 PC
Nombre del producto: Venta caliente 200 estilo Treastle Bailey Bridge Venta caliente
Puerto de carga: cualquier puerto de China, el puerto principal es el puerto de Shanghai
Proyecto: 225m Puente de Bailey de alto perfil para la 'Estatua de Unidad' de la India '
Antecedentes del proyecto:

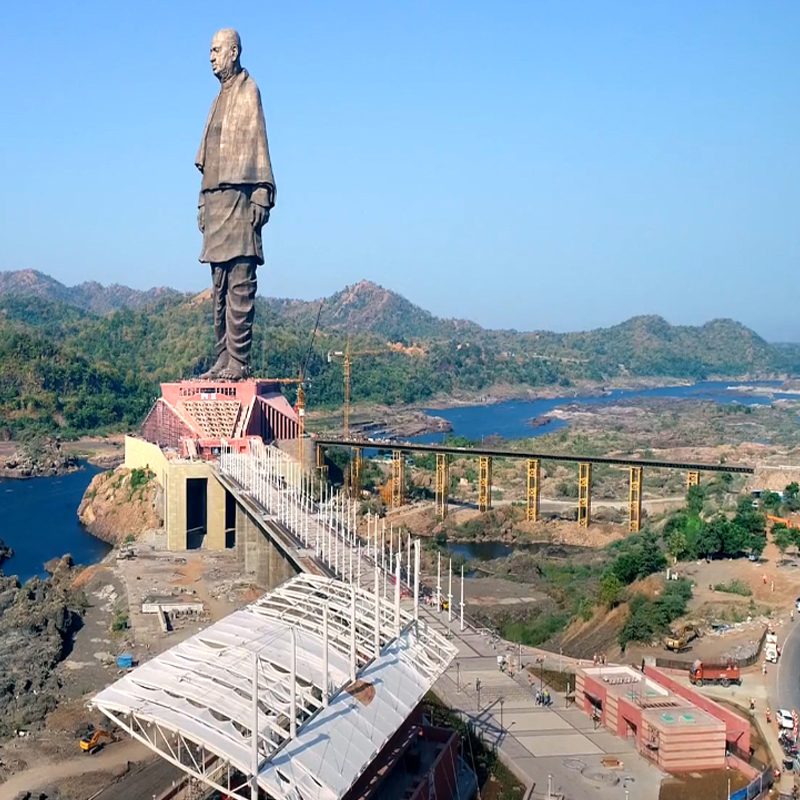

Este no era un puente de transporte público estándar, sino una estructura especialmente diseñada para un hito de clase mundial: la construcción de la 'Estatua de la Unidad,' la estatua más alta del mundo, en honor a uno de los padres fundadores de la India, Sardar Patel. Ubicada en un área remota y montañosa de Gujarat, el desafiante terreno del sitio de construcción planteó un significativo cuello logístico para transportar maquinaria y materiales pesados. El proyecto requirió un puente temporal robusto para abarcar un valle profundo con una capacidad de carga extremadamente alta.
Solución de puente y aspectos destacados:
Funcionar funcional: este fue un 'puente de trabajo dedicado, ' con la única misión de servir como un salvavidas para el personal, el equipo y el transporte material durante la fase de construcción de la estatua en 2018.
Desafíos y soluciones técnicas:

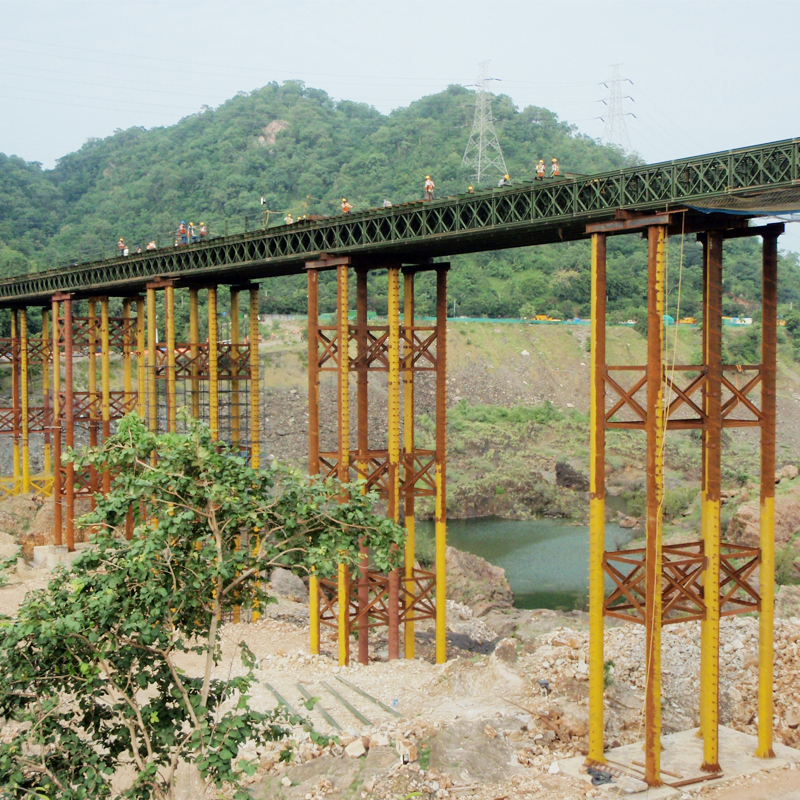

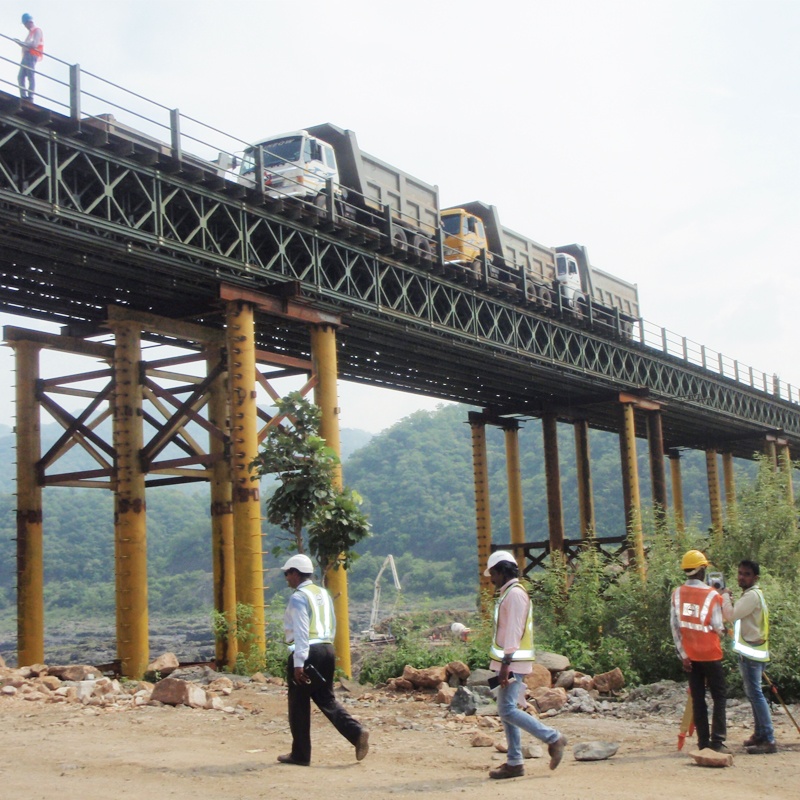

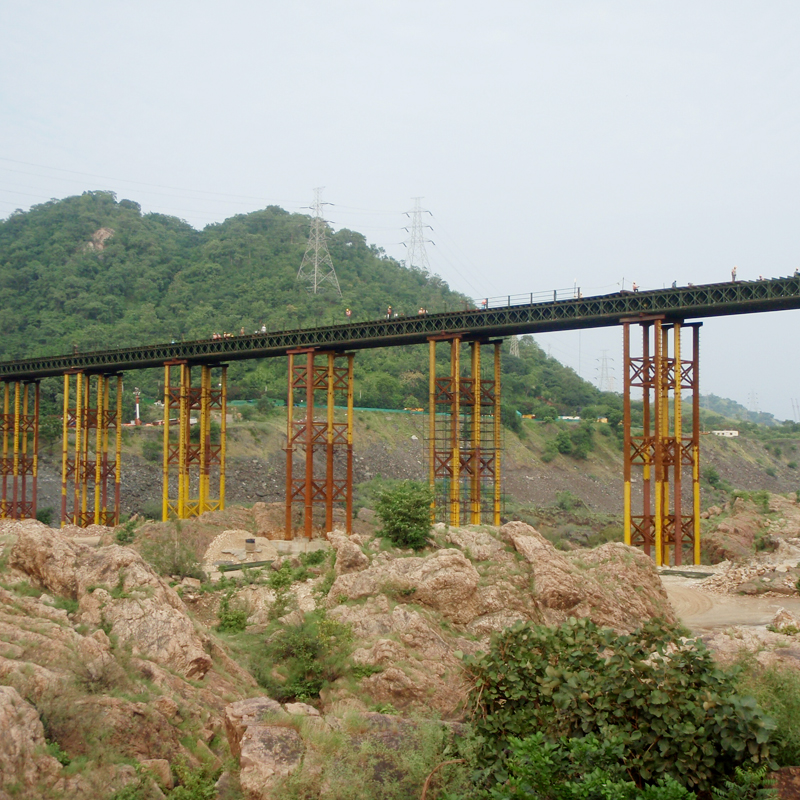

1. Long Lapgs on High Piers: el puente tiene una impresionante longitud total de 225 metros y se erigió en muelles de acero muy altos y con fabricación personalizada para cruzar el valle. Esto exigió un diseño muy preciso tanto para la superestructura del puente como para su sistema de soporte.

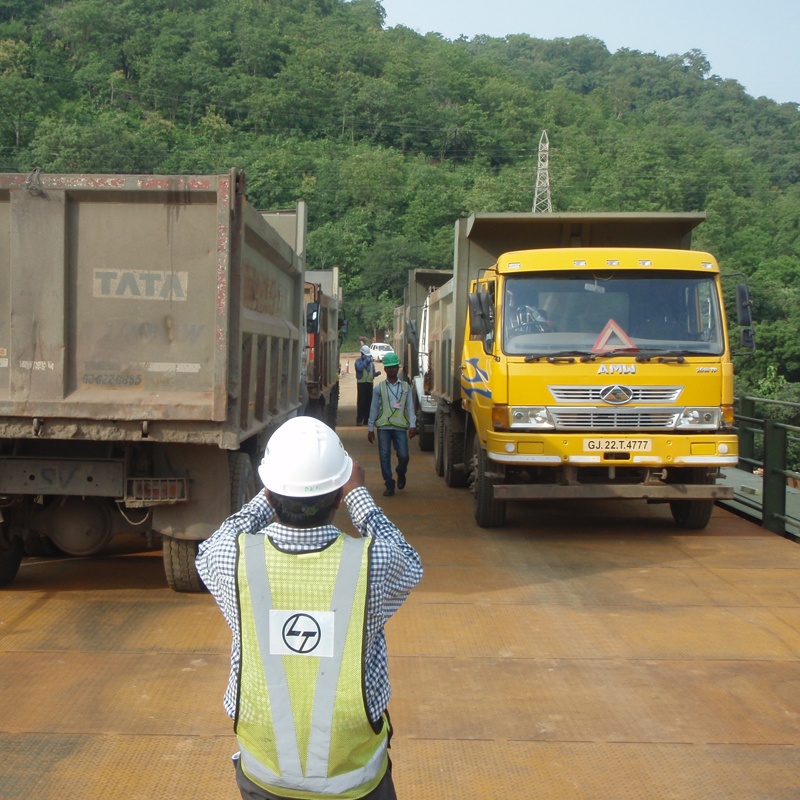

2. Configuración de tipo mazo: proporcionamos una solución de puente Bailey 'de tipo mazo'. En esta configuración, la cubierta de la carretera se coloca en la parte superior de las armaduras principales. Esto crea una plataforma amplia, plana y sin obstrucciones, que es ideal para el paso de equipos de gran tamaño y pesado como grandes grullas y camiones de concreto.

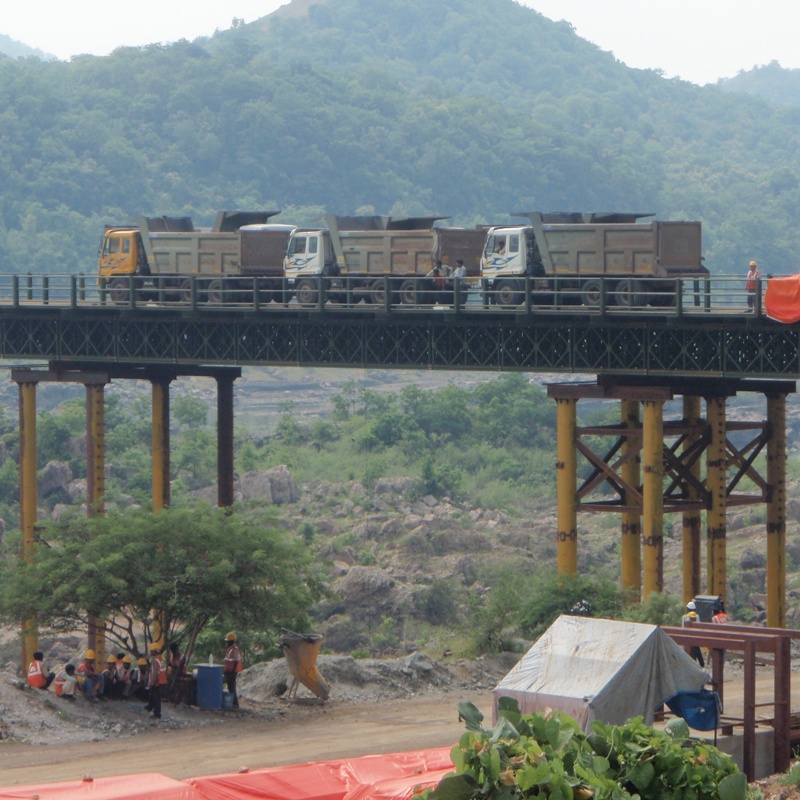

3. Diseño de servicio pesado: toda la estructura del puente fue especialmente reforzada para resistir la carga de tráfico continua y pesada durante el exigente horario de construcción.
Importancia del proyecto:
Nuestra participación en el proyecto histórico 'Estatua de Unity ' fue un tremendo respaldo de nuestra experiencia técnica y calidad del producto. Este estudio de caso ilustra perfectamente que nuestros sistemas de puente Bailey se destacan no solo como puentes rurales o de emergencia, sino también como soluciones de acceso críticas y pesadas para los proyectos de ingeniería más exigentes y a gran escala del mundo.
Ss
Una sola fila de una sola capa
Longitud: 21.336m
Ancho: 4.2m
Si reforzado: no
| Table limitada de ZB200 Truss Press | |||||||||
| forma de estructura | |||||||||
| No | fuerza interna | Modelo no reforzado | modelo reforzado | ||||||
| Ss | Ds | TS | QS | SSR | DSR | TSR | QSR | ||
| 200 | armadura estándar Momento (KN.M） | 1034.3 | 2027.2 | 2978.8 | 3930.3 | 2165.4 | 4244.2 | 6236.4 | 8228.6 |
| 200 | armadura estándar corte (kN) | 222.1 | 435.3 | 639.6 | 843.9 | 222.1 | 435.3 | 639.6 | 843.9 |
| 201 | armadura de flexión alta Momento (KN.M） | 1593.2 | 3122.8 | 4585.5 | 6054.3 | 3335.8 | 6538.2 | 9607.1 | 12676.1 |
| 202 | armadura de flexión alta corte (kN) | 348 | 696 | 1044 | 1392 | 348 | 696 | 1044 | 1392 |
| 203 | Fuerza de corte de Super armadura de alto corte (kN) | 509.8 | 999.2 | 1468.2 | 1937.2 | 509.8 | 999.2 | 1468.2 | 1937.2 |
| ZB200 TABLA DE CARACTERÍSTICAS GEOMÉTRICAS DEL PUENTE DE TRUSS （Medio puente） | ||||
| estructura | características geométricas | |||
| características geométricas | Área de acordes (CM2) | Sección Propiedades （CM3） | Momento de inercia (CM4) | |
Ss una sola fila, una sola capa | SS Single-Row, una sola capa | 25.48 | 5437 | 580174 |
SSR Single-Row, una sola capa, reforzarse | 50.96 | 10875 | 1160348 | |
Ds doble fila, una sola capa | DS doble fila, una sola capa | 50.96 | 10875 | 1160348 |
| Dsr1 doble fila, una sola capa, reforzado | 76.44 | 16312 | 1740522 | |
| Dsr2 doble fila, una sola capa, reforzado solo en la parte superior | 101.92 | 21750 | 2320696 | |
TS triple-fila, una sola capa | TS Triple-Row, una sola capa | 76.44 | 16312 | 1740522 |
| TSR2 triple-fila, una sola capa, reforzado solo en la parte superior | 127.4 | 27185 | 2900870 | |
| TSR3 triple-fila, una sola capa, reforzado solo en la parte inferior | 152.88 | 32625 | 3481044 | |
| QS cuádruple-fila, una sola capa | QS Row cuádruple, una sola capa | 101.92 | 21750 | 2320696 |
| QSR3 fila cuádruple, una sola capa, reforzado solo en la parte superior | 178.36 | 38059 | 4061218 | |
| QSR4 fila cuádruple, una sola capa, reforzado solo en la parte inferior | 203.84 | 43500 | 4641392 | |
Más que 30+
países cooperativos
⑴ Materia prima
⑵ Sawing
⑶ Corte
⑷ Cizón
⑸ Decisión
⑹ Punching
⑺ perforación
⑻ Soldadura
⑼ Tratamiento de superficie
⑽ semi-acabados Productos
⑾ Pintura
⑿ Pintura
Tenemos un equipo de gestión experimentado
y una fuerte habilidad de desarrollo de muestras
