Para proyectos de infraestructura crítica y acceso temporal, cerrar la brecha entre las limitaciones del sitio y las demandas de carga útil requiere una solución altamente calculable y verificable. Se necesitan estructuras capaces de desplegarse inmediatamente. Deben manejar maquinaria masiva sin pandearse. La evaluación de una solución estructural requiere equilibrar las capacidades de luz clara con el cumplimiento de cargas pesadas. Debe lograr esto sin aumentar los plazos del proyecto. Los sitios de construcción remotos a menudo carecen de accesibilidad para la construcción tradicional de puentes. Las operaciones de socorro en casos de desastre exigen vías logísticas inmediatas. Un análisis técnico detallado revela la envolvente operativa específica de estos sistemas modulares. Exploraremos sus configuraciones estructurales, ciencia de materiales y realidades de implementación para los tomadores de decisiones. Aprenderá cómo alinear disposiciones de armaduras complejas con requisitos de luz exactos.

Conclusiones clave

• El Compact 200 (CB200) admite longitudes de un solo tramo de hasta 60,96 metros (200 pies) dependiendo de la configuración del truss y la clase de carga objetivo.

• Las capacidades de carga se alinean con los principales estándares internacionales (por ejemplo, AASHTO HS20/HS25, Eurocódigo), y se adaptan tanto a flotas comerciales estándar como a equipos pesados ​​sobre orugas.

• Seleccionar la configuración correcta de la armadura (desde Simple-Simple hasta Triple-Doble con cordones reforzados) es el factor decisivo para equilibrar el peso muerto con la capacidad de carga viva requerida.

• La implementación exitosa requiere una rigurosa ingeniería previa al lanzamiento, particularmente en lo que respecta a la presión de soporte de los cimientos y los límites de lanzamiento del voladizo.

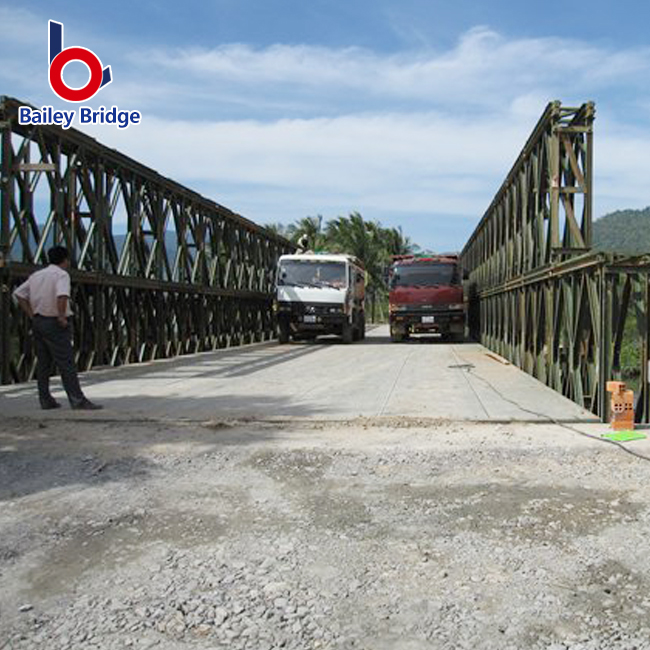

Evaluación del puente Compact 200 Bailey para demandas de ingeniería pesada

Los sistemas heredados estándar a menudo se quedan cortos bajo las cargas industriales modernas. Los ingenieros suelen comparar los modelos CB200 más nuevos con las variantes estándar de CB100. La CB200 ofrece una altura de panel significativamente mayor: 2.134 metros. Esta geometría más alta mejora drásticamente la capacidad de corte general. Proporciona un espacio libre más amplio para vehículos de construcción de gran tamaño. Obtiene una cobertura operativa más amplia para un tráfico variado. Los espacios libres más amplios evitan accidentes durante el transporte de equipos pesados.

Las especificaciones de los materiales definen la resistencia estructural. Los fabricantes modernos utilizan grados de acero Q345B, Q345C o equivalentes de alto rendimiento. Esto transforma el conjunto en un puente Bailey de alta resistencia y confiabilidad . El acero de alto rendimiento resiste eficazmente la fatiga dinámica durante décadas. Se adapta al tráfico intenso y constante. Estos grados de acero ofrecen una resistencia a la tracción superior. Funcionan excepcionalmente bien ante fluctuaciones extremas de temperatura.

Varios criterios de éxito hacen de este sistema modular una opción viable. La rápida implementación se destaca inmediatamente como una ventaja fundamental. Los equipos de montaje los construyen sin necesidad de muelles fluviales intermedios. Se evitan por completo los complejos trabajos de cimentación submarina. Los ingenieros predicen las curvas de deflexión con precisión utilizando tablas de carga estandarizadas. Este rendimiento predecible garantiza la seguridad estructural en diversos entornos. La previsibilidad reduce los riesgos durante la fase crítica de puesta en marcha.

Límites de configuración de tramo versus truss

Agregar paneles de armadura determina su luz máxima sin soporte. Puedes colocarlos uno al lado del otro o apilarlos verticalmente. Esta matriz de configuración define los umbrales de carga finales. Los ingenieros deben hacer coincidir cuidadosamente la matriz con las dimensiones del sitio. La disposición influye directamente en la capacidad del momento flector a mitad del tramo.

Cuadro de capacidad de configuración

Configuraciones de armadura simple y doble (SS, DS)

Las configuraciones simple-simple (SS) o doble-simple (DS) funcionan mejor para aplicaciones específicas. Son óptimos para luces cortas y medianas. Por lo general, estos abarcan hasta 30 metros de manera eficiente. Manejan cómodamente cargas estándar de vehículos comerciales. Mantiene el peso muerto excepcionalmente bajo. El montaje sigue siendo excepcionalmente rápido. Los equipos pequeños pueden completar estas compilaciones rápidamente. Requieren equipo mínimo de levantamiento pesado.

Configuraciones Triples y Reforzadas (TS, TD, QSR)

Las cargas vivas extremas exigen estructuras robustas. Las configuraciones triple-simple (TS), triple-doble (TD) y reforzadas con acordes (QSR) manejan tensiones intensas. Estos son estrictamente necesarios para luces individuales máximas de hasta 60 metros. El transporte militar pesado requiere estas configuraciones más pesadas. Los camiones volquete mineros requieren múltiples cordones reforzados. Las múltiples armaduras distribuyen las fuerzas puras en una superficie más amplia.

Las compensaciones por cargas muertas presentan una realidad constante en ingeniería. Las configuraciones más pesadas de varios pisos aumentan drásticamente el peso propio de la estructura. Este peso interno limita en última instancia el alcance teórico máximo. No puedes agregar paneles infinitamente. Los rendimientos decrecientes se producen cuando el peso muerto supera la capacidad de carga útil. Los ingenieros deben calcular este punto de equilibrio con precisión. Exceder las proporciones de peso óptimas provoca fatiga estructural interna.

Capacidad de carga, dinámica y cumplimiento de estándares

Las clasificaciones de carga viva asignan las capacidades de la estructura a estrictos requisitos de ingeniería. Se alinean perfectamente con marcos globales como AASHTO HL-93 o Eurocódigo. Puede configurar el sistema para vehículos de carga útil de 40 a 120 toneladas. Esta flexibilidad se adapta a todo, desde camiones madereros hasta excavadoras de minería. Un puente Compact 200 Bailey satisface estas intensas demandas de manera consistente. Las pruebas estandarizadas garantizan estas clasificaciones. Confía en modelos matemáticos probados.

Los factores de impacto dinámico complican los cálculos de carga estática. Los vehículos en movimiento generan estrés adicional continuamente. Las altas velocidades aumentan las fuerzas de impacto directamente sobre la plataforma de acero. El frenado brusco transfiere cargas horizontales severas a los espejos de popa. Los vehículos con orugas tensionan la plataforma de manera diferente que los camiones con ruedas. Debe tener en cuenta estas fuerzas dinámicas durante la fase de diseño. Los tacos de acero se clavan agresivamente en las superficies. Los neumáticos de goma distribuyen las cargas de manera más uniforme.

La gestión de la desviación y la curvatura garantizan la estabilidad a largo plazo. Los ingenieros incorporan intencionalmente una curvatura positiva en el ensamblaje inicial. Esta curva ascendente contrarresta de forma segura la inevitable deflexión de la carga viva. Cuando los camiones pesados ​​cruzan, la plataforma se aplana momentáneamente. Regresa una vez que la carga pasa por completo. Esta geometría activa mantiene la credibilidad estructural bajo tensión máxima. La curvatura evita que el tramo se hunda permanentemente.

Mejores prácticas para gestionar cargas dinámicas:

• Hacer cumplir límites de velocidad estrictos en todo el tramo.

• Limitar los vehículos pesados ​​de orugas exclusivamente a cruces centrales de un solo carril.

• Inspeccione los pernos del espejo de popa periódicamente después de eventos de frenado de alto impacto.

• Aplicar tratamientos superficiales antideslizantes para reducir las fuerzas de frenado horizontal.

• Instale rampas de acceso de forma segura para minimizar las vibraciones del impacto de entrada.

Realidades de la implementación y riesgos del proyecto

Las cargas puntuales masivas se concentran fuertemente en los puntos de apoyo. Es absolutamente necesario contar con datos geotécnicos precisos de antemano. Las reacciones en los estribos son inmensas. Requieren hormigón armado sustancial o cimientos de rejas pesadas. El suelo débil provocará asentamientos catastróficos con el tiempo. No subestime las presiones de soporte de los cimientos. Los ingenieros deben analizar muestras de suelo. Las fallas geotécnicas comprometen las estructuras de acero más resistentes.

La mecánica de lanzamiento en voladizo dicta sus requisitos de espacio de montaje. Por lo general, necesitará un banco de lanzamiento de 1,5 veces la longitud del puente. Los equipos de montaje empujan la estructura a través del hueco utilizando rodillos pesados. Debe calcular con precisión el peso del morro de lanzamiento. El morro debe llegar a la otra orilla antes de que el centro de gravedad se incline. Calcular mal este punto de equilibrio corre el riesgo de perder la estructura. Agrega contrapesos a la sección de cola por seguridad.

El mantenimiento y el control de la fatiga dictan la longevidad. Debe implementar un ciclo de mantenimiento realista para este puente de armadura de acero . Los escenarios de mucho tráfico aceleran el desgaste general. Supervise los pasadores del panel principal para detectar abrasión anormal. Realice comprobaciones programadas del par de apriete de los pernos en todos los espejos de popa. Siga cuidadosamente los recubrimientos anticorrosivos en ambientes húmedos o marinos.

Puntos de control de mantenimiento críticos:

1. Revise los pasadores del panel semanalmente para detectar signos de deformación por corte.

2. Verifique la tensión de la riostra de balanceo mensualmente para evitar el balanceo lateral.

3. Inspeccione el revestimiento galvanizado anualmente para detectar penetración de óxido.

4. Vuelva a apretar los pernos de la plataforma después de los primeros cien cruces pesados.

Lógica de preselección: ¿Es la CB200 la solución adecuada?

El tiempo hasta el despliegue a menudo determina por completo la decisión estructural final. Compare los rápidos tiempos de montaje de los sistemas modulares con otras alternativas. Los puentes fabricados a medida requieren plazos de entrega prolongados de manera constante. Es posible que tenga que esperar meses para obtener una fabricación de acero personalizada. Los paneles modulares llegan listos para su montaje inmediato en el sitio. Una tripulación entrenada puede lanzar un tramo medio en días. Esta velocidad evita costosos retrasos en los proyectos. El rápido despliegue mantiene las cadenas de suministro en movimiento.

Evalúe cuidadosamente los criterios de aplicación temporal versus permanente. Puede utilizar el sistema como estructura permanente de forma segura. Las instalaciones permanentes requieren mejoras ambientales específicas. Debe especificar plataformas de epoxi antideslizantes para el tráfico civil. La galvanización en caliente de mayor calidad es esencial para décadas de exposición. Es posible que los activos de alquiler temporal solo requieran pintura estándar. Elija el acabado según las necesidades del ciclo de vida.

Los equipos de adquisiciones e ingeniería deben ejecutar acciones específicas del siguiente paso. Recopile datos precisos del sitio de inmediato. Necesita medir el ancho exacto del espacio con precisión. Determine la carga máxima esperada por eje del vehículo. Pruebe minuciosamente la capacidad de carga del suelo del banco. Recopile estos datos críticos antes de contratar a un fabricante. Los datos precisos garantizan dibujos de diseño adecuados. Las conjeturas conducen a fallas estructurales catastróficas.

Conclusión

Estos sistemas modulares ofrecen soluciones de alta ingeniería para desafíos de acceso complejos. Requieren una configuración precisa que coincida con los requisitos de tramo exactos. No se puede adivinar con seguridad la disposición de los paneles. Las demandas de carga dictan la geometría estructural final. Cada componente juega un papel vital en la distribución de la carga.

Recomendamos encarecidamente contratar ingenieros estructurales calificados al principio de la fase de diseño. Validarán rigurosamente su método de lanzamiento en voladizo. Garantizan que el diseño de su pilar maneje las fuerzas concentradas de forma segura. La supervisión profesional evita costosos errores de instalación.

Solicite hoy cálculos estructurales específicos del sitio a un proveedor certificado. Solicite una matriz de configuración de amplitud de carga personalizada. Estos datos garantizarán el éxito de su proyecto. Actúe ahora para proteger su vía de infraestructura crítica.

Preguntas frecuentes

P: ¿Cuál es la luz libre máxima absoluta de un puente Compact 200 Bailey?

R: La luz libre máxima absoluta es de aproximadamente 60,96 metros (200 pies) sin pilares intermedios. Lograr esta longitud máxima requiere configuraciones específicas para trabajos pesados. Debe utilizar configuraciones reforzadas, como Triple-Doble Reforzada (TDR). El tramo final permitido siempre depende de los límites de carga viva requeridos y de los tipos de vehículos que cruzan.

P: ¿Puede la CB200 soportar tanques o equipos pesados ​​de 100 toneladas?

R: Sí, puede soportar cómodamente tanques o equipos pesados ​​de 100 toneladas. Sin embargo, esto exige configuraciones específicas de alta capacidad. Por lo general, necesitará una configuración de doble piso (TD) de triple armazón. El puente también requiere travesaños personalizados de alta resistencia y una plataforma reforzada para distribuir inmensas cargas de vía de manera uniforme a través de la estructura.

P: ¿Cómo afecta el ancho de la CB200 a las consideraciones de ingeniería?

R: El ancho determina la resistencia del espejo de popa y el peso estructural general. Las configuraciones estándar de un solo carril ofrecen anchos libres de 3,15 mo 4,2 m utilizando travesaños estándar. Las configuraciones personalizadas de doble carril requieren vigas transversales significativamente más largas y pesadas. Estas vigas más grandes aumentan la carga muerta total. Los ingenieros deben recalcular las luces máximas al ampliar el ancho de la carretera.

P: ¿Se requieren herramientas especializadas para la instalación?

R: La maquinaria de construcción pesada estándar se encarga del levantamiento primario. Sin embargo, el ensamblaje depende de hardware específico del sistema. Necesita rodillos para paneles especializados de alta resistencia, puntas de lanzamiento y pasadores Bailey estandarizados. Los equipos utilizan llaves estructurales específicas y mazos con pasadores diseñados exclusivamente para estos paneles modulares para garantizar conexiones seguras.
