Los proyectos de infraestructura, la ayuda en casos de desastre y las operaciones militares enfrentan un desafío universal. Requieren soluciones de cruce rápidas sin comprometer la seguridad de la carga. Los retrasos en el establecimiento de estas conexiones críticas pueden descarrilar operaciones enteras. Las rutas de acceso bloqueadas afectan gravemente las cadenas de suministro y los tiempos de respuesta a emergencias.

Elegir entre un sistema modular prediseñado y una estructura permanente hecha a medida crea un importante cuello de botella en la toma de decisiones. Los equipos deben sopesar las compensaciones críticas. Estos incluyen el tiempo de entrega, la preparación intensa del sitio y la previsibilidad financiera. Tomar la decisión equivocada a menudo conduce a sobrecostos en el presupuesto o retrasos inaceptables en los proyectos.

Esta guía evalúa objetivamente ambos sistemas estructurales. Compararemos la velocidad de implementación, las capacidades de ingeniería y los retornos del ciclo de vida. Verá comparaciones directas de realidades logísticas y umbrales de carga. En última instancia, este desglose ayuda a los equipos de adquisiciones e ingeniería a seleccionar la solución adecuada para las demandas específicas de su sitio.

Conclusiones clave

• Velocidad de implementación: El puente Bailey Compact 321 reduce significativamente el tiempo de instalación de meses a días utilizando herramientas manuales estándar y maquinaria pesada mínima.

• Huella logística: Los componentes modulares del sistema 321 caben en contenedores de envío estándar, mientras que los puentes tradicionales requieren transporte especializado de gran tamaño.

• Aplicación estructural: Las estructuras de acero tradicionales siguen siendo superiores para redes de carreteras permanentes, de varios carriles y de gran luz que requieren un mantenimiento mínimo.

• Riesgo financiero: los puentes prefabricados ofrecen un costo inicial altamente predecible con reutilización, lo que reduce el perfil de riesgo para la infraestructura temporal o de emergencia.

Comprender las arquitecturas centrales

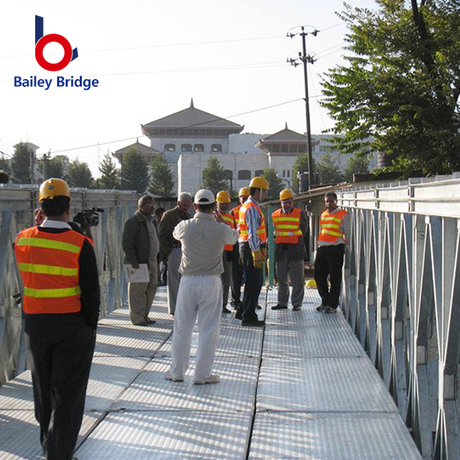

El puente compacto 321 Bailey

Los ingenieros definen este sistema como un puente de celosía prefabricado estandarizado . Utiliza paneles de acero intercambiables fijados y atornillados. El diseño prioriza la modularidad extrema. Los fabricantes prefabrican cada componente con tolerancias exactas. Esto garantiza que las piezas encajen perfectamente en el sitio. No necesita habilidades de fabricación especializadas para conectarlos. Los componentes estructurales principales incluyen paneles de acero soldados, travesaños, largueros y plataformas.

La verdadera genialidad de esta arquitectura radica en su metodología de lanzamiento. Los equipos diseñan estas unidades modulares para un lanzamiento rápido en voladizo. Empujan el puente a través de la brecha sin depender de cimbra temporal. El puente se construye sobre ruedas a un lado del río. Una nariz de lanzamiento liviana guía la estructura a lo largo del tramo. Una vez que el morro llega a la otra orilla, las cuadrillas lo retiran y bajan el puente principal sobre sus soportes. Este método minimiza el impacto ambiental en la vía fluvial que se encuentra debajo.

Estructura de puente de acero tradicional

Por el contrario, una diseñada a medida estructura de puente de acero sigue un camino de diseño altamente específico para el sitio. Estos proyectos generalmente involucran vigas de placas pesadas, vigas cajón o diseños complejos de armaduras hechas a medida. Los ingenieros pasan meses redactando planos específicos basados ​​en datos geotécnicos localizados. Luego, los fabricantes construyen enormes secciones de acero en entornos industriales controlados. Estas estructuras priorizan la permanencia a largo plazo y la integración estética en los paisajes urbanos.

Este enfoque tradicional depende en gran medida de una extensa preparación del sitio. Los contratistas deben construir cimientos profundos, como pilotes hincados o grandes estribos de hormigón. El sitio se convierte en una enorme zona de construcción. Los trabajadores realizan extensas soldaduras en el sitio, fabricación personalizada y vertido de concreto pesado. El proceso requiere soportes temporales construidos directamente en el lecho del río o en el fondo del valle. Esta complejidad inherentemente extiende los cronogramas del proyecto y aumenta la vulnerabilidad a retrasos climáticos.

Velocidad de implementación y realidades logísticas

Transporte y acceso al sitio

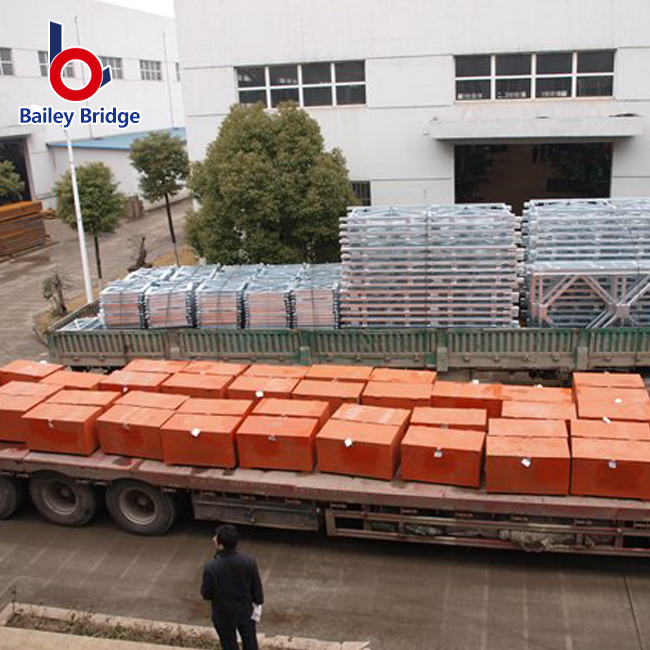

La logística dicta la viabilidad de cualquier proyecto de infraestructura remota. El puente Compact 321 Bailey ofrece aquí claras ventajas. Los fabricantes estandarizan todos los componentes para que quepan dentro de contenedores de carga estándar de 20 o 40 pies. Puede enviarlos a todo el mundo mediante transporte comercial estándar. Viajan fácilmente por estrechas carreteras de montaña. Esto los hace ideales para sitios remotos y de acceso restringido donde los vehículos de transporte pesado simplemente no pueden llegar.

Las construcciones tradicionales enfrentan graves obstáculos en el transporte. Las grandes vigas prefabricadas requieren permisos especializados para cargas sobredimensionadas. Transportarlos exige planes de ruta complejos. A menudo se necesitan escoltas policiales para circular por las vías públicas. Además, el lugar de construcción requiere vías de acceso amplias para dar cabida a camiones de plataforma extendida. Si un sitio se encuentra en una densa jungla o en un terreno montañoso, la entrega de piezas de acero tradicionales a menudo resulta imposible sin volar nuevas carreteras.

Necesidades de montaje y equipamiento

El proceso de montaje resalta claramente las diferencias entre estas dos metodologías. Podemos dividir el método de extracción en voladizo en etapas distintas y manejables.

1. Disposición del sitio: Las cuadrillas nivelan un área pequeña en el banco de lanzamiento para colocar los rodillos de ensamblaje.

2. Fijación de paneles: los trabajadores conectan manualmente los paneles de acero mediante pasadores de alta resistencia. Los aseguran con clips de seguridad.

3. Instalación de la plataforma: Los equipos colocan travesaños y placas de plataforma de acero a medida que el puente se extiende hacia atrás.

4. Lanzamiento en voladizo: un vehículo estándar o un cabrestante manual empuja el puente hacia adelante sobre los rodillos.

5. Aterrizaje y asiento: Las cuadrillas desmantelan la nariz de lanzamiento y bajan el tramo principal sobre soportes permanentes.

Un equipo capacitado pero no especializado ejecuta fácilmente este proceso. Utilizan herramientas manuales estándar y ayudas de elevación básicas. Este enfoque elimina por completo el requisito estricto de grúas pesadas. Por el contrario, una construcción tradicional exige grúas de carga pesada. Requiere equipos de soldadura especializados. Los contratistas deben levantar extensos andamios y cimbras. La maquinaria pesada domina el sitio, lo que aumenta los costos de combustible y la complejidad logística.

Plazo de ejecución hasta la operación

Los gerentes de proyecto deben evaluar cuidadosamente el cronograma desde la adquisición hasta el tráfico activo. Los sistemas modulares operan según un cronograma muy comprimido. Debido a que las piezas se encuentran en el inventario, los proveedores pueden enviarlas inmediatamente. Un cronograma desde la adquisición hasta el tráfico a menudo abarca solo unas pocas semanas. El montaje físico suele durar sólo unos días. Las compilaciones personalizadas siguen un cronograma de varios meses o incluso varios años. Las aprobaciones de ingeniería, la fabricación personalizada y las complejas fases de montaje exigen inmensas inversiones de tiempo.

Métricas de comparación de implementación

Capacidad de carga, límites de luz y restricciones de ingeniería

Umbrales de rendimiento

Un error común supone que el despliegue rápido sacrifica la capacidad estructural. Sin embargo, el puente modular maneja cargas estándar de carretera sin esfuerzo. Los ingenieros configuran los paneles en diferentes vigas. Utilizan hileras simples, dobles o triples. También pueden apilarlos en varios niveles. Esta flexibilidad permite que la estructura soporte vehículos de emergencia, camiones comerciales pesados ​​y maquinaria de orugas. Normalmente, estos sistemas logran un rendimiento sólido hasta límites de tramo específicos. Un solo tramo suele tener un máximo de entre 60 y 65 metros antes de requerir soportes intermedios.

Debemos aclarar cuándo un enfoque permanente personalizado se vuelve estrictamente obligatorio. Los sistemas modulares tienen límites. Si su proyecto exige luces superiores a 70 metros sin pilares intermedios, debe recurrir a vigas de placa personalizadas o diseños de suspensión. La carga cíclica intensa y continua durante varias décadas también favorece una estructura permanente. Los requisitos de las autopistas de varios carriles, donde los puentes deben abarcar de cuatro a seis carriles de ancho, exigen universalmente una ingeniería personalizada.

Cumplimiento y estándares

Ambas opciones requieren un estricto cumplimiento de los estándares internacionales de ingeniería. En los Estados Unidos, los diseños suelen seguir las pautas de la AASHTO (Asociación Estadounidense de Funcionarios Estatales de Carreteras y Transporte). La FHWA también proporciona directivas específicas para puentes de acero prefabricados. Los puentes modulares cumplen plenamente con estas rigurosas clasificaciones de carga. Se someten a exhaustivas pruebas físicas para verificar los límites de corte y flexión.

Sin embargo, los comportamientos de ingeniería difieren bajo el tráfico. Si bien los sistemas modulares demuestran ser muy resistentes, sus características de deflexión varían. Una estructura sujeta con pasadores y pernos naturalmente exhibe una deflexión y movimiento vertical ligeramente mayor que una viga continua completamente soldada. Las características de fatiga también difieren. La tensión cíclica sobre pasadores de acero requiere cálculos de ingeniería diferentes en comparación con la tensión sobre uniones soldadas de vigas. Los ingenieros tienen en cuenta estas variables en la clase de carga elegida y la configuración del panel.

Riesgo financiero y ciclo de vida del proyecto

Costos iniciales versus costos ocultos

La previsibilidad financiera impulsa muchas decisiones de adquisiciones. Los puentes modulares ofrecen una previsibilidad extremadamente alta. Los costos de materiales permanecen fijos porque los componentes se producen en masa y listos para usar. El fabricante proporciona una cotización precisa basada en los requisitos de luz y carga. Además, los costos de mano de obra y equipo disminuyen drásticamente. No paga por el alquiler de grúas durante un mes ni por equipos de soldadura especializados con salarios elevados. Los retrasos climáticos rara vez inflan el presupuesto porque el montaje se realiza muy rápido.

Las construcciones tradicionales introducen una mayor variabilidad. La ingeniería personalizada requiere importantes honorarios de consultoría por adelantado. Las jornadas laborales extendidas estiran el presupuesto. Las secuencias de montaje complejas a menudo enfrentan retrasos climáticos. Si fuertes lluvias inundan el lugar, los trabajos de cimentación se detienen inmediatamente. Cada día de retraso añade enormes costos de alquiler y mano de obra. Estas variables ocultas con frecuencia empujan a los proyectos personalizados más allá de sus estimaciones financieras iniciales.

Reutilización de activos y retorno de la inversión

Los contratistas y las agencias gubernamentales ven cada vez más las estructuras modulares como activos comerciales. Proporcionan un excelente retorno de la inversión continuo. Una vez que finaliza un desvío temporal o una fase de emergencia, las cuadrillas desmontan el puente. Vuelven a empaquetar los paneles en contenedores. Los almacenan en depósitos locales. Cuando ocurre el próximo proyecto o desastre natural, vuelven a implementar exactamente el mismo activo. Esta reutilización transforma por completo el modelo de gasto de capital para los equipos de infraestructura.

Enmarcamos los puentes tradicionales de manera diferente. Representan costos hundidos únicos y específicos de la ubicación. Se diseña un puente de vigas para un perfil de valle específico. No puedes moverlo más tarde. Sin embargo, este costo irrecuperable asegura un activo permanente altamente duradero. Una estructura personalizada mantenida adecuadamente logra de manera rutinaria una vida útil de diseño de 75 a 100 años. Se integra a la red vial permanente, ofreciendo décadas de servicio ininterrumpido.

Requisitos de mantenimiento

Toda infraestructura de acero exige un mantenimiento rutinario. Los equipos deben monitorear los sistemas modulares para verificar su integridad mecánica. Las mejores prácticas para sistemas con pasadores y pernos incluyen:

• Programar controles regulares de torque en todos los pernos estructurales primarios.

• Inspección de pasadores de paneles y clips de seguridad para detectar desgaste después de eventos de transporte pesado.

• Monitoreo de la capa de galvanización anticorrosión para detectar rayones o degradación ambiental.

• Limpieza de residuos de los cojinetes de los asientos y los mecanismos de los rodillos.

Las estructuras soldadas tradicionales suelen presentar un mantenimiento mecánico rutinario más bajo. No es necesario comprobar miles de tornillos. Sin embargo, requieren ciclos de repintado extensos y costosos para evitar la oxidación. Las inspecciones se centran principalmente en la fatiga de la soldadura, el desconchado de la plataforma y la socavación de los cimientos. Si bien los controles de rutina pueden ser menos frecuentes, las rehabilitaciones importantes en estructuras permanentes implican esfuerzos masivos de ingeniería y cierres de carriles.

Riesgos de implementación y lógica de preselección

Cuándo especificar el puente Compact 321 Bailey

Ciertos perfiles de proyecto se alinean perfectamente con la implementación modular. Debe especificar este sistema cuando se enfrente a plazos urgentes. Los equipos de recuperación ante desastres dependen de ellos después de que las inundaciones arrasan los tramos de hormigón. Las operaciones militares puente los utilizan para el rápido avance de las tropas. Los contratistas civiles los utilizan con frecuencia para crear desvíos temporales. Esto mantiene el flujo de tráfico durante las mejoras importantes de las carreteras.

Las ubicaciones remotas favorecen mucho la logística modular. Si un sitio prohíbe el acceso a maquinaria pesada, el transporte en contenedores resuelve el problema de inmediato. Además, los proyectos que requieren cruces semipermanentes para operaciones mineras o madereras se benefician enormemente. Puedes desmontar el puente y reubicarlo una vez que se cierre el sitio de extracción.

Cuándo conservar un enfoque tradicional

Se debe mantener un enfoque tradicional para la infraestructura urbana permanente. La planificación urbana a menudo requiere una estética arquitectónica específica que las vigas estándar no pueden proporcionar. Las rutas de tráfico de varios carriles, de alta velocidad y de gran volumen exigen sistemas de plataformas continuas y suaves. Los tramos libres ultralargos sobre las principales vías fluviales o canales de navegación profundos requieren universalmente diseños personalizados de suspensión, atirantados o vigas continuas. Una construcción tradicional sigue siendo el estándar de oro para estos entornos permanentes y de alto perfil.

Acciones del siguiente paso

Los equipos de adquisiciones deben recopilar datos específicos antes de solicitar cotizaciones a los proveedores. La precisión desde el principio elimina los retrasos en las revisiones. Primero, defina el ancho exacto del espacio libre. Medida de banco estable a banco estable. En segundo lugar, determine la clase de carga máxima esperada. ¿El puente transportará turismos estándar o lo cruzarán camiones volquete mineros de 80 toneladas? Finalmente, pruebe la capacidad de carga del suelo en ambas orillas. Incluso una superestructura ligera requiere un suelo estable para soportar las placas de apoyo. Reúna estas tres métricas antes de contactar a ingenieros estructurales para una evaluación preliminar del sitio.

Conclusión

• La elección principal depende enteramente de la permanencia del requisito y la urgencia del despliegue.

• Los sistemas modulares reducen drásticamente el espacio logístico, lo que permite una instalación rápida en entornos restrictivos sin grúas pesadas.

• El puente Compact 321 Bailey es la opción definitiva para una implementación rápida, alta reutilización y previsibilidad presupuestaria.

• Las construcciones tradicionales personalizadas siguen siendo el estándar necesario para tramos permanentes, de gran volumen y de varios carriles con demandas arquitectónicas.

• Paso de acción: Consulte a ingenieros estructurales especializados con la longitud del tramo, la clase de carga y los datos del suelo específicos para garantizar una evaluación preliminar precisa del sitio y la configuración del puente.

Preguntas frecuentes

P: ¿Cuál es la luz máxima de un puente Bailey Compact 321 sin soportes intermedios?

R: El límite estándar suele alcanzar entre 60 y 65 metros para un solo tramo. Esto depende en gran medida de la clase de carga elegida y de la configuración del panel. Los tramos más largos requieren cerchas de varias hileras más pesadas, lo que aumenta el peso muerto. Para espacios que excedan este límite, los ingenieros deben diseñar pilares intermedios para soportar configuraciones continuas de puentes de múltiples tramos.

P: ¿Puede un puente de armadura prefabricado soportar cargas extremadamente pesadas, como tanques o equipos de minería pesados?

R: Sí. Los ingenieros logran capacidades de carga extremas utilizando configuraciones de paneles de varias filas y niveles. Al colocar hasta tres filas de paneles uno al lado del otro y apilarlos en dos o tres pisos de altura, la capacidad de corte y flexión aumenta dramáticamente. Sin embargo, aumentar la capacidad de carga reduce significativamente la longitud máxima segura del tramo.

P: ¿Cómo se compara el puente 321 Bailey con el sistema HD200?

R: El sistema HD200 generalmente utiliza paneles de mayores dimensiones y ofrece una mayor capacidad de corte. Esto lo hace adecuado para cargas más pesadas en tramos más largos. El sistema 321 suele ser más ligero. Sus componentes más pequeños hacen que sea más rápido de implementar a mano o con mínima maquinaria. La elección depende de la capacidad requerida frente a la portabilidad manual.

P: ¿Los puentes modulares de acero son estrictamente temporales?

R: No. Si bien son muy favorecidos para desvíos temporales, sirven perfectamente como infraestructura permanente. Los fabricantes tratan el acero con galvanización en caliente de alta resistencia. Con mantenimiento de rutina, controles de torsión y prevención básica de oxidación, estas estructuras prediseñadas brindan fácilmente un servicio resistente y seguro durante varias décadas.
