Asegurar cruces de ríos rápidos y confiables para vehículos de alto tonelaje presenta un desafío de infraestructura formidable. Las operaciones remotas dependen del traslado de enormes camiones madereros, pesados ​​convoyes militares y equipos mineros de gran tamaño a través de amplias e implacables brechas. Las estructuras temporales estándar a menudo se doblan bajo estas demandas extremas. Simplemente carecen de la capacidad necesaria para soportar cargas por eje continuas, pesadas y repetitivas.

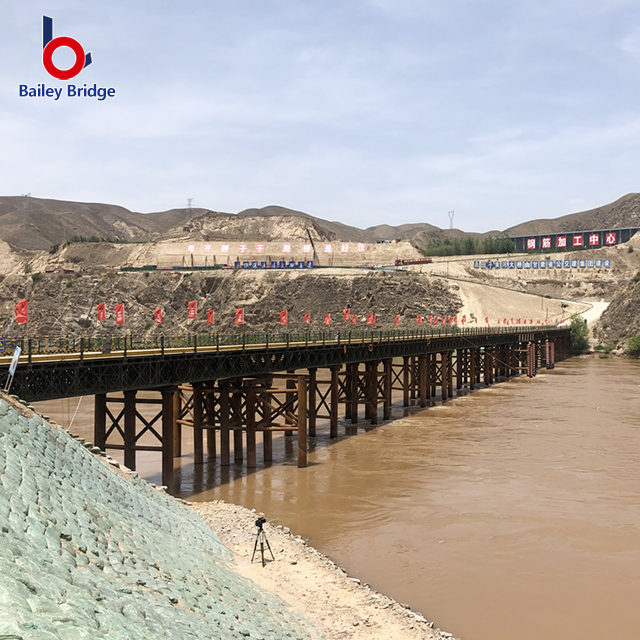

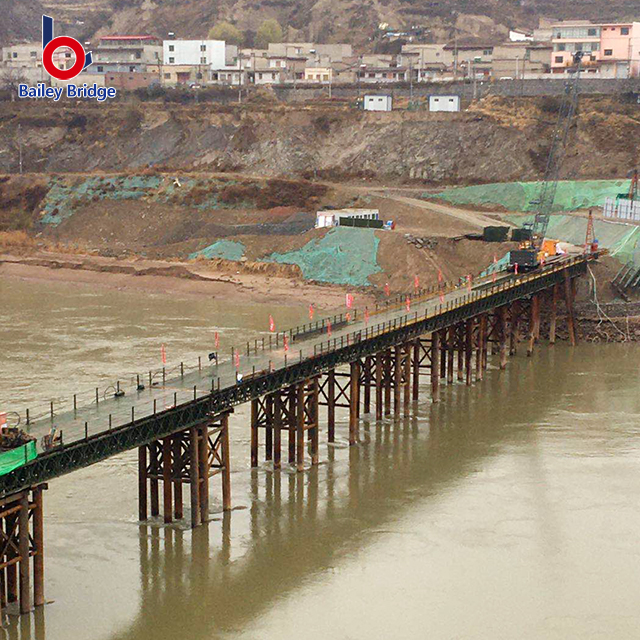

Aquí, el puente Bailey Compact 200 (C200) emerge como el estándar probado de la industria. Los ingenieros diseñaron esta robusta actualización modular específicamente para manejar carriles para vehículos más anchos y un estrés inmenso. Resuelve decisivamente los cuellos de botella que se encuentran en los sistemas puente heredados.

Esta guía brinda a los gerentes de proyectos y profesionales de adquisiciones un marco claro y basado en evidencia. Le ayudamos a evaluar, especificar y obtener el sistema modular adecuado de forma eficaz. Aprenderá a navegar por los límites de extensión a carga, los riesgos de adquisición y la compleja logística de instalación. En última instancia, este enfoque le garantiza un acceso seguro y confiable para vehículos pesados. Esto se logra sin realizar demasiada ingeniería en su sitio ni comprometer la seguridad operativa.

Conclusiones clave

• Preparación de carga: El Compact 200 aumenta significativamente la capacidad total con respecto a los modelos anteriores, acomodando cargas por eje de servicio pesado estándar en operaciones comerciales e industriales.

• Restricciones de especificación: La selección depende en gran medida de la estandarización de las longitudes de los tramos frente a las clases de carga requeridas (por ejemplo, estándares AASHTO HS20/HS25 o Eurocódigo).

• Costo versus riesgo: si bien los componentes usados ​​ofrecen ahorros iniciales, verificar la vida útil de la fatiga y el historial de corrosión mediante pruebas no destructivas (NDT) no es negociable para el acceso de vehículos pesados.

• Eficiencia de implementación: Un puente Bailey prefabricado minimiza la preparación del sitio, utilizando métodos de lanzamiento en voladizo estandarizados que requieren un mínimo de equipo de levantamiento pesado.

Cuándo especificar un puente Bailey compacto 200 para acceso de alto tonelaje

Identifique escenarios donde las estructuras temporales estándar fallan fundamentalmente. Muchos administradores de infraestructuras detectan rápidamente anchos de carril inadecuados para camiones todoterreno de gran tamaño. También son testigos de una capacidad total insuficiente cuando se cruzan diariamente cargas repetitivas, pesadas y continuas. Cuando las esteras de madera estándar o los puentes de andamios genéricos muestran fatiga, las operaciones corren el riesgo de sufrir fallas catastróficas. Debe evaluar las necesidades de su sitio con honestidad.

La definición del umbral de 'servicio pesado' activa una actualización obligatoria del C200. Debe determinar el peso bruto objetivo exacto del vehículo. Un camión volquete articulado completamente cargado con mineral húmedo pesa mucho más que un camión de carretera estándar. Calcule la frecuencia diaria exacta de estos cruces. La fatiga aumenta exponencialmente con la frecuencia. Establezca con precisión el ancho de carril deseado. Un puente Compact 200 Bailey maneja estos exigentes umbrales físicos sin esfuerzo. Evita costosos cuellos de botella logísticos.

La gente suele ver estas estructuras simplemente como vías de acceso temporales o de emergencia. Sin embargo, las estructuras galvanizadas C200 suelen servir increíblemente bien como soluciones permanentes. Cuando los mantienes correctamente, desafían su etiqueta temporal. Pasan sin problemas de instalaciones de socorro en casos de desastre a infraestructura comunitaria o industrial a largo plazo. Se ahorra una enorme cantidad de capital al conservar un cruce robusto indefinidamente en lugar de construir una alternativa concreta.

Compact 100 vs. Compact 200: diferencias estructurales y de aplicación

El C200 introduce aumentos dimensionales específicos con respecto al sistema C100 heredado. El cambio más crucial ocurre en la altura del panel. Los paneles C100 tienen una altura de 1.524 metros. El C200 eleva esta altura a 2.134 metros. Esta altura vertical adicional altera fundamentalmente la disposición estructural. Mejora drásticamente las características generales de carga. Una mayor profundidad del panel crea un mayor momento de inercia, resistiendo cargas pesadas de forma natural.

La pura resistencia y rigidez experimentan enormes mejoras de ingeniería. Los vehículos pesados ​​de varios ejes generan inmensas fuerzas de corte. Esto sucede violentamente durante frenadas bruscas y aceleraciones repentinas. Los paneles más profundos y las cuerdas de acero más gruesas del C200 refuerzan toda la estructura contra estas cargas dinámicas específicas. Previenen peligrosas desviaciones hacia abajo y oscilaciones laterales.

Las adaptaciones del ancho de carril estándar también cambian favorablemente. El diseño actualizado admite vehículos comerciales significativamente más anchos. Los anchos estándar C100 restringen la maquinaria grande. El C200 admite configuraciones estándar más amplias y opciones de carriles extraanchos. Se adaptan fácilmente a grandes cargadoras y excavadoras de vía ancha. Esto se logra sin exigir modificaciones estructurales complejas o personalizadas.

Ofrecemos una heurística de evaluación sencilla para los compradores. Revise detenidamente su flota de vehículos. Si su tráfico diario incluye camiones volquete articulados, plataformas madereras cargadas o excavadoras de orugas pesadas, es probable que el C100 heredado falle. El C200 suele ser su requisito básico no negociable para operaciones seguras.

Descripción general de la comparación entre Compact 100 y Compact 200

Lentes de evaluación técnica para un puente de acero de alta resistencia

Comprender las relaciones entre luz y carga sigue siendo muy importante para la integridad estructural. Se enfrenta a una relación absolutamente inversa entre la longitud del tramo sin soporte y la capacidad de carga máxima. Los tramos más largos naturalmente soportan menos carga útil. Requieren configuraciones más pesadas y complejas para compensar. Puede crear una configuración única para espacios cortos. Los espacios más largos exigen diseños Doble Simple, Triple Simple o Doble Reforzado. Agregar cuerdas de refuerzo multiplica la capacidad. Debe comprender estas variaciones porque dictan el peso total de los componentes y el cronograma de ensamblaje.

Debemos evaluar cuidadosamente los sistemas de plataformas para un puente de acero de alta resistencia . Las plataformas ortotrópicas de acero ofrecen una durabilidad increíble y un peso reducido. Existen alternativas de madera o compuestos para usos más ligeros. Sin embargo, debe sopesar cuidadosamente las consideraciones de tracción, mantenimiento continuo y peso muerto. Las plataformas de acero manejan brillantemente neumáticos industriales abrasivos. Minimizan el peso muerto y dedican más capacidad estructural a su carga útil real.

Solicitar informes de cálculo estructural es una necesidad absoluta. No se puede adivinar la capacidad. Su puente debe alinearse perfectamente con los estándares de cumplimiento locales. Siempre verifique la certificación según los criterios AASHTO HS20 o HS25. En contextos europeos, exigir marcos de cumplimiento del Eurocódigo. Estas estandarizaciones garantizan operaciones seguras bajo pesos específicos de los ejes del vehículo.

Los acabados anticorrosión garantizan una resiliencia ambiental a largo plazo. La galvanización en caliente supera drásticamente las estructuras de pintura industrial estándar. La galvanización une el zinc metalúrgicamente al acero. Penetra en todos los poros y cavidades internas del acero. Este acabado superior reduce significativamente el mantenimiento continuo. Previene la peligrosa oxidación estructural en ambientes costeros o selváticos altamente corrosivos.

Estrategias de adquisiciones: navegando por modelos nuevos, usados ​​y de arrendamiento

Los modelos financieros dictan si usted es propietario o alquila los componentes. La duración del proyecto actúa como su principal brújula de decisión. Los proyectos de construcción a corto plazo, inferiores a dos años, generalmente favorecen los modelos de arrendamiento. Devuelve el activo cuando finaliza el trabajo, manteniendo el capital fluido. Los despliegues de infraestructura más prolongados justifican compras directas. Usted protege el activo de forma permanente para un acceso operativo continuo.

Usted se enfrenta a una matriz de riesgos distinta al comprar componentes usados. Las piezas usadas a menudo ofrecen ahorros iniciales increíblemente tentadores. Sin embargo, debe realizar una estricta diligencia debida de ingeniería para garantizar la seguridad.

• Inspeccione cuidadosamente cada orificio del panel para detectar alargamientos microscópicos.

• Verifique minuciosamente si hay degradación de óxido oculta dentro de los canales de cuerda.

• Exija registros recientes de pruebas no destructivas (NDT) para todas las soldaduras primarias de carga.

• Verifique el historial exacto del ciclo de fatiga si se utilizó anteriormente en carreteras comerciales muy transitadas.

Asegurar un nuevo puente Bailey prefabricado requiere gestionar los plazos de entrega de manera inteligente. Las existencias de alquiler localizadas ofrecen disponibilidad casi inmediata para configuraciones estándar. Las nuevas estructuras configuradas a medida naturalmente requieren plazos de fabricación distintos. Debe alinear las expectativas de su cadena de suministro con los cronogramas de fabricación del fabricante y las realidades de envío global. Los fabricantes empaquetan sistemas de puentes masivos en contenedores de envío estándar. Este embalaje modular evita pesadillas logísticas al realizar envíos a sitios mineros remotos.

Logística de implementación y riesgos de montaje.

Las realidades de la preparación del sitio dictan por completo el éxito estructural. Los estribos y cimientos de bancos requieren una ingeniería civil increíblemente precisa. Previenen asentamientos fatales bajo un uso intenso de vehículos pesados. Una armadura de acero perfectamente diseñada falla instantáneamente si la tierra debajo de ella se derrumba. Debe verter plataformas de concreto resistentes o agregado compacto firmemente antes de comenzar el montaje del puente.

El montaje estandarizado depende en gran medida de un área de preparación plana y organizada. El flujo de trabajo de fijación de componentes sigue secuencias estrictas y repetibles. Los trabajadores unen los paneles con alfileres sistemáticamente. Fijan los travesaños mediante abrazaderas específicas. Los tirantes oscilantes bloquean la estructura lateralmente. Las cuadrillas necesitan herramientas especializadas pero accesibles. Las llaves estándar de gran calibre, los podgers de alineación y los mazos pesados ​​forman el conjunto de herramientas principal.

Aquí está la secuencia de lanzamiento estándar del voladizo:

1. Montar los componentes ligeros iniciales del morro de lanzamiento en tierra firme.

2. Sujeta con alfileres las secciones principales del puente pesado directamente detrás de esta nariz.

3. Empuje la estructura hacia afuera usando rodillos de construcción integrados.

4. Calcule y coloque contrapesos en la sección trasera para evitar que se vuelque.

5. Aterrice el morro de forma segura sobre los rodillos de la orilla más alejada.

6. Desmontar el morro de lanzamiento y bajar el puente sobre cojinetes fijos.

Este método en voladizo reduce por completo los enormes costes de alquiler de grúas. Permite a equipos más pequeños trabajar en entornos remotos y muy restringidos.

La seguridad y el control de calidad exigen controles estrictos posteriores a la instalación. Recomendamos encarecidamente realizar pruebas de carga exhaustivas posteriores a la instalación antes de que comiencen las operaciones completas. Las cuadrillas deben verificar minuciosamente el torque de todos los espejos de popa. Debe establecer un cronograma de inspección de rutina. Apunte específicamente a los pasadores de paneles, postes finales y cuerdas primarias de alta tensión. El mantenimiento preventivo salva vidas.

Conclusión

Sigue un camino crítico para el éxito de la infraestructura. Primero, defina con precisión la carga máxima de su vehículo. A continuación, determine la longitud exacta del tramo sin soporte requerida. Elija su ruta de adquisición ideal según su cronograma operativo. Finalmente, obtenga dibujos de ingeniería certificados antes de finalizar cualquier pedido de hardware.

No deje al azar el acceso de vehículos pesados. Inicie hoy un estudio formal del sitio. Solicite un diseño estructural preliminar y una lista de materiales (BOM) completa a un fabricante certificado. Este paso proactivo basa de manera experta las expectativas de su proyecto y garantiza la seguridad estructural.

Preguntas frecuentes

P: ¿Cuál es la luz máxima de un puente Compact 200 Bailey sin pilares intermedios?

R: Las luces máximas alcanzan aproximadamente 60 metros para tráfico más liviano. Los vehículos pesados ​​requieren configuraciones complejas de varias filas y niveles. Estas configuraciones robustas reducen la longitud máxima del tramo debido al mayor peso muerto. Una envergadura típica de servicio pesado alcanza un máximo de entre 30 y 45 metros, dependiendo de las cargas específicas por eje. Consulte siempre los cuadros de ingeniería.

P: ¿Puede un Compact 200 soportar cargas AASHTO HS25?

R: Sí. Los ingenieros configuran habitualmente estos sistemas modulares para cumplir y superar los estándares AASHTO HS25. Lograr esto depende en gran medida del tramo elegido y de la disposición de los paneles. Debe especificar su clase de carga requerida con anticipación. Luego, los fabricantes diseñarán la configuración exacta del truss para garantizar el cumplimiento total.

P: ¿Cuánto tiempo lleva instalar un puente Bailey prefabricado?

R: La velocidad de instalación varía según la experiencia del personal y la longitud del tramo. Un equipo experimentado puede instalar un tramo básico de 20 metros en menos de cinco días. Las estructuras complejas de varios niveles que abarcan 40 metros pueden requerir dos semanas. La preparación adecuada del sitio y la disponibilidad del área de preparación influyen en gran medida en este cronograma.

P: ¿Cuál es la vida útil esperada de un puente C200 galvanizado?

R: Un C200 galvanizado en caliente y mantenido adecuadamente dura fácilmente de 30 a 50 años. Muchas instalaciones permanentes duran mucho más. La vida útil depende en gran medida de las condiciones ambientales, los ciclos de fatiga del tráfico y el mantenimiento de rutina. Debe programar inspecciones periódicas de los componentes sometidos a grandes esfuerzos para maximizar la longevidad y garantizar la seguridad.
