Los proyectos de infraestructura enfrentan constantemente fricciones persistentes. Debe equilibrar el cumplimiento estricto y los requisitos de carga pesada con plazos agresivos y presupuestos ajustados. Las estructuras tradicionales hechas a medida a menudo se quedan cortas en este aspecto. Se enfrentan a ciclos de ingeniería prolongados y soportan retrasos en la construcción debido a condiciones climáticas severas. Por el contrario, depender de estructuras temporales inferiores crea riesgos regulatorios y de seguridad inaceptables. Los planificadores de proyectos necesitan desesperadamente un punto medio confiable. Esta guía proporciona un marco objetivo y centrado en la ingeniería. Ayuda a los contratistas a evaluar si un sistema de puente Compact 321 se adapta a las condiciones específicas del sitio. Descubrirá cómo alinear las capacidades estructurales con sus demandas de carga exactas y cronogramas de implementación. Exploramos configuraciones de componentes, cumplimiento de ingeniería y logística de ensamblaje en el mundo real. Al final, comprenderá exactamente cuándo y cómo implementar esta solución modular de manera efectiva. Luego podrá acelerar con confianza su próximo proyecto de cruce.

Conclusiones clave

• El sistema de puente Compact 321 ofrece una alternativa modular estandarizada a las construcciones personalizadas, lo que reduce significativamente los cronogramas del proyecto tanto para desvíos temporales como para acceso rural permanente.

• La evaluación de la viabilidad requiere mapear longitudes de luz específicas y capacidades de carga (por ejemplo, HL-93) frente a las limitaciones de una estructura de puente prefabricada.

• La implementación exitosa depende de la preparación del sitio, específicamente el diseño de los pilares y la disponibilidad del área de preparación del ensamblaje, en lugar de una fabricación compleja en el sitio.

• Las decisiones de adquisición deben sopesar el costo total de propiedad (TCO), incluida la logística, el tamaño del equipo de ensamblaje y el valor de los activos residuales, frente a los métodos de construcción tradicionales.

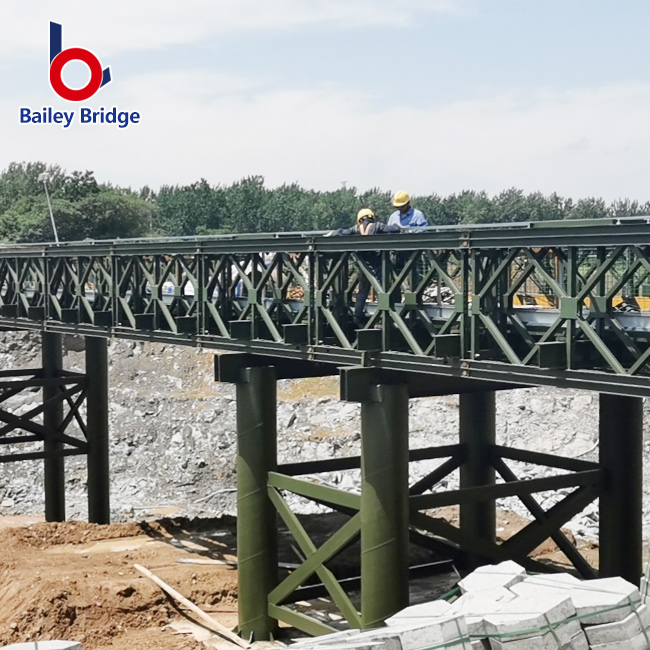

Comprensión del marco estructural del sistema Compact 321

Puede ver este sistema como una versión avanzada del diseño tradicional del puente Bailey . Utiliza paneles de acero soldados estandarizados de 3 metros (10 pies) de largo. Estas unidades modulares forman las armaduras de carga principales. Los ingenieros los diseñaron para un transporte rápido y un montaje sencillo. Este marco elimina retrasos en la fabricación de acero personalizado.

Los componentes principales son simples pero de alta ingeniería. Usted ensambla vigas de espejo de popa, largueros y plataformas modulares para formar la calzada. Las opciones de terrazas suelen incluir placas ortotrópicas de acero duraderas o madera pesada. Una ventaja clave reside en las uniones articuladas. Los paneles se aseguran mediante pasadores especializados de alta resistencia. Este enfoque elimina la necesidad de realizar soldaduras en el sitio. También elimina los procedimientos de fijación especializados de su ruta crítica.

Comprender la nomenclatura "321" es crucial para el modelado de proyectos. Los números describen cómo se organizan los paneles para aumentar la resistencia. Ajusta los paneles por armadura, el número de niveles verticales y los pisos verticales. La configuración de estas variables afecta directamente la luz máxima y la capacidad de carga.

Debemos mantener una perspectiva objetiva de ingeniería. La modularidad garantiza un montaje rápido, pero no pasa por alto la física básica. Aún debe modelar la rigidez estructural frente a cargas dinámicas específicas del proyecto. Los límites de deflexión y las cargas de viento requieren un cálculo cuidadoso. Un sistema modular es altamente adaptable, pero la supervisión de ingeniería adecuada sigue siendo obligatoria.

Evaluación de la viabilidad del proyecto: cuándo especificar un puente compacto 321

Cada tipo de puente tiene un punto óptimo operativo definido. Debe identificar si su sitio se alinea con las fortalezas de este sistema. Vemos las tasas de éxito más altas en tres escenarios específicos. En primer lugar, la ayuda de emergencia en casos de desastre exige una rápida recuperación de la infraestructura. Los derrumbes y los tramos colapsados ​​requieren reemplazo inmediato. En segundo lugar, los puentes de desvío para transporte pesado mantienen el tráfico en movimiento durante las fases de construcción de la autopista del DOT. Finalmente, las operaciones de tala, minería y extracción remota de recursos necesitan vías de acceso sólidas y rápidas.

Para generar confianza con las partes interesadas, es necesario comprender las limitaciones. Indique claramente dónde este sistema no es óptimo. Te enfrentarás a descalificadores en ciertos entornos.

• Alineaciones muy curvas: estas estructuras son inherentemente lineales. Las curvas horizontales extremas requieren una ingeniería personalizada compleja.

• Requisitos extremos de luces largas: Las luces que exceden los límites máximos sin pilares intermedios no cumplirán los criterios de deflexión.

• Entornos urbanos arquitectónicamente sensibles: la estética de la armadura de acero industrial puede chocar con los estrictos mandatos de diseño de la ciudad.

Debe enmarcar la decisión en torno a métricas de costo-resultado. Compare los costos de material fijos y predecibles de una estructura de puente prefabricada con alternativas variables. El hormigón colado in situ implica gastos de mano de obra impredecibles. Las vigas de acero personalizadas sufren la volatilidad de los precios del mercado y retrasos en la fabricación. El sistema modular bloquea sus costes de material con antelación. También reduce drásticamente las horas de trabajo variable. Esta previsibilidad ayuda a los contratistas a proteger sus márgenes de beneficio.

Estándares de ingeniería y consideraciones de cumplimiento del DOT

Cumplir con los requisitos de carga estándar en carretera no es negociable. Debe abordar los cálculos de diseño utilizando marcos de clasificación de carga establecidos. Los proyectos norteamericanos suelen basarse en los estándares AASHTO LRFD. Modelará las cargas de diseño HL-93 para garantizar el cumplimiento de los requisitos de camiones pesados. Los equivalentes regionales del DOT exigen controles rigurosos similares. Usted calcula el corte, los momentos de flexión y los límites de deflexión aceptables en función de la configuración exacta del panel elegida.

Evaluar la fatiga y la durabilidad requiere definir la vida útil de la estructura. Las aplicaciones de desvío temporal tienen límites de fatiga diferentes a los de las instalaciones permanentes. Debe evaluar cuidadosamente la calidad del acero. El acero de alto rendimiento soporta mejor las cargas cíclicas repetidas. Para una durabilidad a largo plazo, necesita una resistencia adecuada a la corrosión. La galvanización en caliente proporciona una protección superior a lo largo del tiempo en comparación con la pintura de esmalte básica.

La velocidad de montaje de la superestructura es completamente irrelevante si su subestructura está mal planificada. Debes establecer terreno firme antes de lanzarte.

1. Diseño de pilares: Diseñe pilares de gaviones o concreto sólido capaces de soportar reacciones finales concentradas.

2. Almohadillas de cojinete: Instale almohadillas de cojinete de elastómero o acero precisas. Distribuyen la carga y se adaptan a la expansión térmica.

3. Compactación del suelo: Logre tasas de compactación específicas detrás de los pilares. Esto evita el asentamiento bajo cargas de frenado pesadas.

Asegurar la documentación de cumplimiento es el último obstáculo. Necesita planos de ingeniería proporcionados por el fabricante. Las revisiones regulatorias locales generalmente requieren un sello PE (Ingeniero Profesional) de un tercero. No te saltes este paso. El sello PE valida su configuración según los códigos locales sísmicos, eólicos y de carga viva.

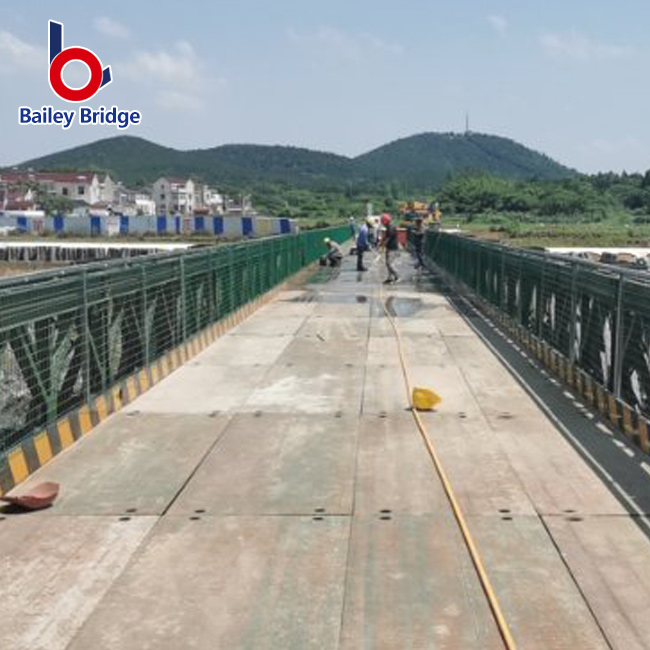

Realidades de la implementación: logística y montaje del sitio

El diseño de su sitio dicta su método de ensamblaje. El método de "lanzamiento en voladizo" es muy popular. Montas la estructura en un banco y literalmente la empujas a través del espacio. Este método requiere un requisito previo de área de preparación específica. Necesita un camino de acceso plano y compactado al menos tan largo como el propio puente. Alternativamente, puede utilizar la colocación asistida por grúa. Esto requiere menos espacio lineal pero exige una base estable para grúas móviles pesadas.

Los contratistas suelen preocuparse por los equipos y las capacidades de la tripulación. No necesita un equipo de construcción de puentes altamente especializado. Los equipos de contratación civil estándar pueden ejecutar el montaje de manera eficiente. Normalmente trabajan junto con el asesor técnico del fabricante in situ. La maquinaria estándar se encarga de la mayor parte del trabajo. Necesita rodillos oscilantes, lanzadores y excavadoras estándar o grúas pequeñas para levantar paneles individuales.

La mitigación de riesgos ocurre en la fase de planificación del proyecto. Debe anticipar los cuellos de botella de implementación comunes para mantener intacto el cronograma.

• Planos de lanzamiento desiguales: una ligera pendiente puede hacer que la estructura se atasque durante un empuje en voladizo. Nivele el área de preparación perfectamente plana.

• Rodillos desalineados: si los rodillos oscilantes no están perfectamente paralelos, la armadura se desviará del centro. Examine la colocación del rodillo con precisión.

• Secuenciación inadecuada de los pines: Insertar los pines fuera de orden crea una fricción inmensa. Siga la secuencia exacta del asesor técnico.

Estrategia de adquisiciones y criterios de evaluación de proveedores

Decidir entre arrendamiento y compra da forma fundamental a su estrategia. Alquilar el puente tiene sentido para desvíos temporales de menos de 24 meses. Evita almacenar el activo después. Comprar es mejor para instalaciones permanentes. También es adecuado para los contratistas que desean estandarizar una flota interna para implementaciones repetidas. Evalúe la cartera de su proyecto antes de decidir.

Debe aplicar una lógica estricta de selección de proveedores. ¿Qué se debe exigir a un proveedor antes de firmar? En primer lugar, exigir certificados verificables de origen del material y de pruebas de fábrica. Estos documentos son absolutamente cruciales para los proyectos del DOT. Demuestran que el acero cumple con los estándares estructurales. En segundo lugar, confirmar la disponibilidad de asistencia técnica in situ. Contar con un experto durante el lanzamiento inicial evita errores costosos. En tercer lugar, confirme los plazos de entrega precisos y la logística de transporte a sitios remotos. Un camión de reparto varado arruina tu agresiva línea de tiempo.

Sus próximos pasos requieren datos de campo precisos. Aconseje a sus planificadores que preparen informes geotécnicos exhaustivos. También necesita estudios topográficos precisos. Envíe estos datos antes de solicitar cotizaciones de proveedores. La información precisa del sitio garantiza que el proveedor modele la configuración de panel exacta que realmente necesita.

Conclusión

El sistema Compact 321 cierra eficazmente la brecha crítica entre el rigor de la ingeniería y la velocidad de implementación. Se logra una instalación rápida sin sacrificar la integridad estructural. Sin embargo, este éxito supone que usted modela con precisión las condiciones del sitio y las configuraciones de carga de antemano.

Recomendamos encarecidamente integrar la evaluación estructural prefabricada desde el principio. Hágalo en la fase de diseño conceptual y no como una medida reactiva. La planificación proactiva elimina las aprobaciones de ingeniería apresuradas. Garantiza que su subestructura esté lista cuando lleguen los paneles de acero.

Tome medidas en su próximo proyecto de cruce hoy. Envíe el tramo requerido, los requisitos de carga objetivo y las limitaciones específicas del sitio a un proveedor calificado. Solicite una revisión de viabilidad estructural o una ficha de especificaciones técnicas detallada. Este único paso aclarará el cronograma de su proyecto y solidificará su estrategia de adquisiciones.

Preguntas frecuentes

P: ¿Cuál es la luz máxima que se puede lograr con un sistema de puente Compact 321 de un solo tramo?

R: Los límites de ingeniería estándar generalmente permiten luces de hasta 60 metros (aproximadamente 200 pies). Esto depende en gran medida de la clase de carga requerida y de la configuración de truss específica utilizada. Si necesita cruzar espacios más amplios, se necesitan pilares intermedios para soportar múltiples tramos continuos o distintos de forma segura.

P: ¿Se puede aprobar el diseño de un puente Bailey para uso permanente en la autopista del DOT?

R: Sí, puede. La estructura debe cumplir con los criterios de diseño específicos de AASHTO LRFD para aplicaciones permanentes. También requiere una plataforma de acero antideslizante adecuada para el tráfico diario. Además, los componentes de acero deben contar con una protección contra la corrosión a largo plazo, que normalmente se logra mediante un galvanizado en caliente de alta calidad.

P: ¿Cómo se compara el costo total de instalación con el de los puentes de concreto tradicionales?

R: Los costos de infraestructura siguen siendo muy variables. Si bien los costos de las materias primas pueden parecer comparables inicialmente, la ventaja financiera proviene de la reducción de la mano de obra. Por lo general, verá una reducción del 60% al 80% en las horas de trabajo en el sitio. La necesidad mínima de maquinaria pesada y conformado personalizado también genera importantes ahorros operativos.

P: ¿Cuál es el plazo de entrega estándar para implementar esta estructura de puente prefabricada?

R: Debes establecer expectativas realistas. Los componentes disponibles en el mercado a menudo pueden movilizarse y enviarse en cuestión de semanas. Sin embargo, la ruta crítica real viene dictada por la preparación del sitio local y las aprobaciones de ingeniería. Obtener las aprobaciones de los planos estampados con PE y curar los pilares de hormigón suele llevar más tiempo que adquirir el acero en sí.
