Showcase de proyectos:

Un puente de caballete prefabricado de 100 toneladas de capacidad para cubierta

Proyecto de vital:

Cliente: Suzhou Dabao Municipal Construction Engineering Co., Ltd.

Longitud del tramo: 9 metros (29.5 pies)

Modelo de puente: Tipo 321 Truss de acero modular

Configuración: tipo cubierta, 10 filas, una sola capa, doble carril

Aplicación: plataforma de trabajo / trabajo de carga pesada semipermanente, extrema

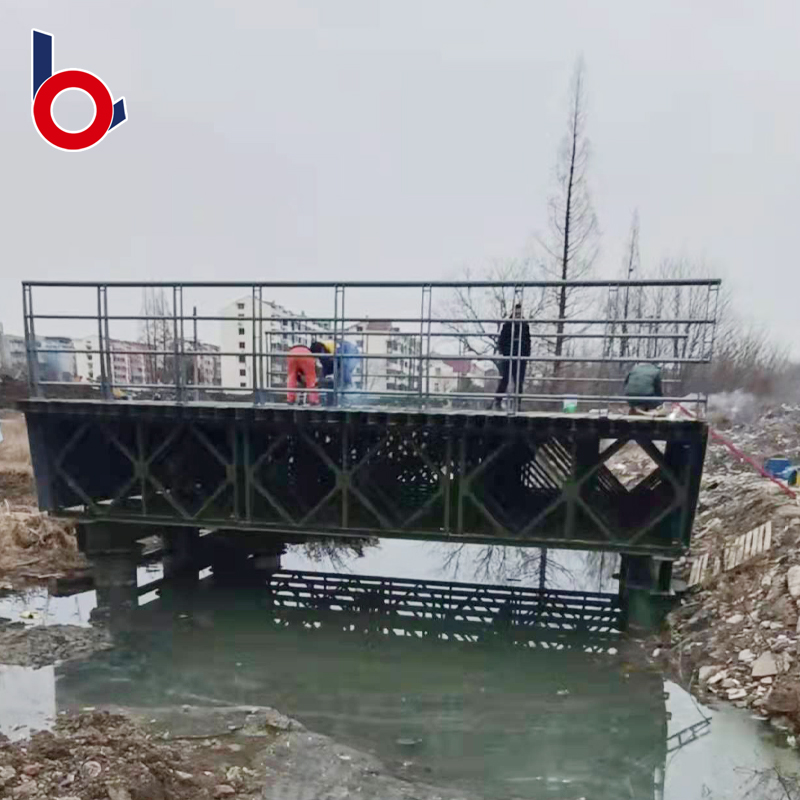

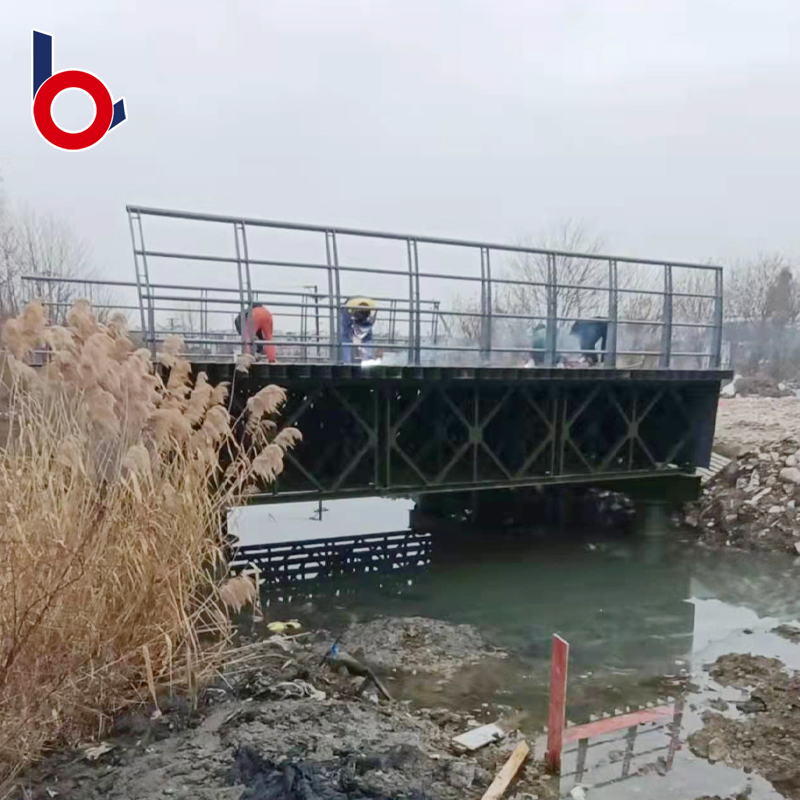

Puente en Suzhou

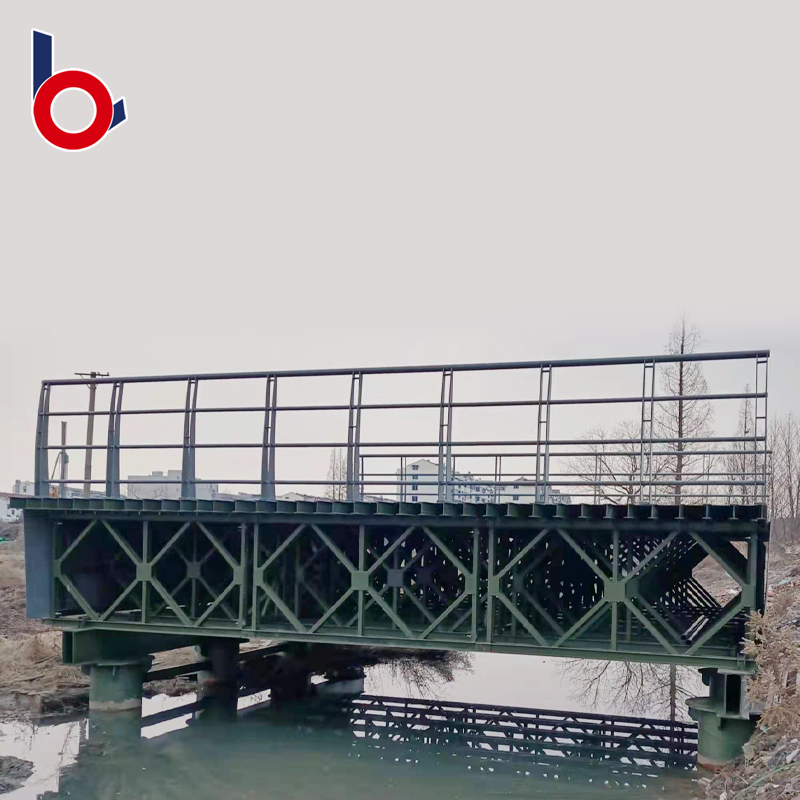

Puente en Suzhou

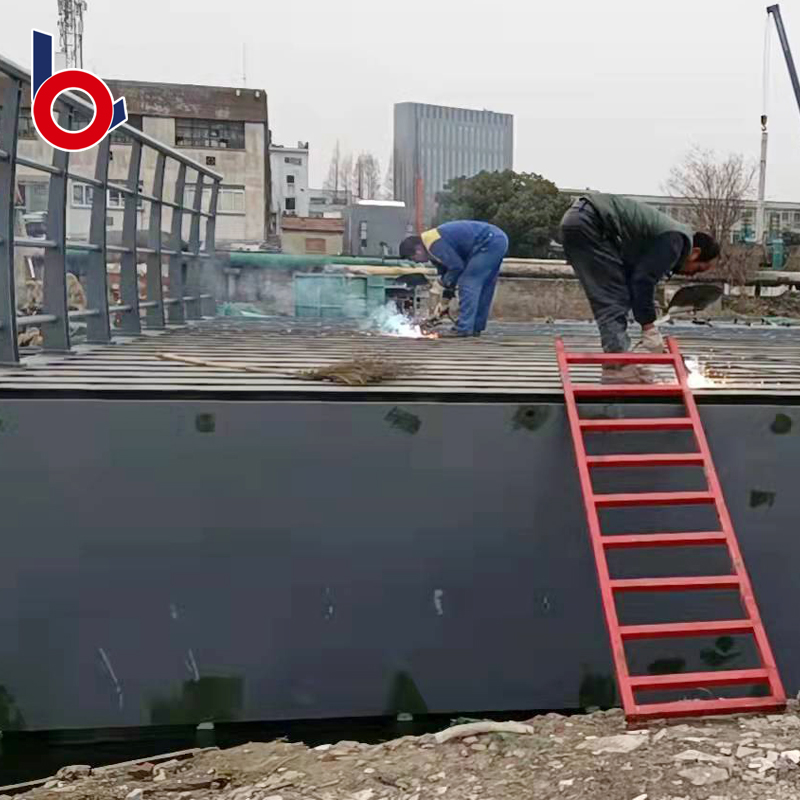

Puente en Suzhou

Ingeniería de una plataforma de trabajo de ultra alta capacidad:

Este proyecto único para un cliente de construcción municipal en Suzhou requirió un puente de caballete especializado de tipo cubierta de corto costo con una extraordinaria capacidad de carga. El desafío principal era apoyar una carga extrema y concentrada de 100 toneladas sobre un espacio de 9 metros, principalmente para el paso o la operación de grúas pesadas.

Lo más destacado técnico y una solución de ingeniería personalizada:

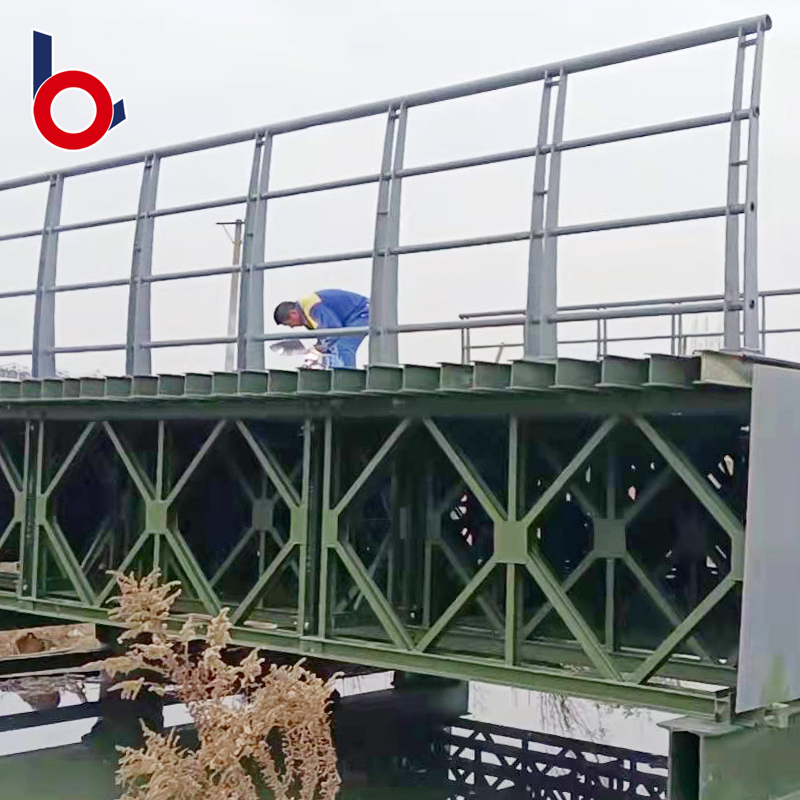

Soporte de tipo de cubierta de ultra alta densidad: para lograr la clasificación de carga extrema de 100 toneladas, una configuración de tipo de cubierta altamente especializada, de 10 filas, se diseñó una configuración de una sola capa。 en este poderoso diseño, diez líneas paralelas de trusses tipo 321 se encuentran de lado, de lado, directamente debajo de la cubierta de la carretera, creando una base de alta densidad de alta densidad. Este método asegura que la inmensa carga se distribuya uniformemente en todos los miembros estructurales, lo que lo convierte en una solución superior para requisitos extremos de carga corta y de carga pesada.

Plataforma de trabajo sin obstáculos: como una estructura de tipo de plataforma, el puente proporciona una plataforma de doble carril de 8 metros completamente abierta y sin obstrucciones。 Esto es ideal no solo para el tránsito de vehículos, sino que también sirve como una plataforma de trabajo sobre agua semipermanente estable para actividades de construcción.

Acabado protector duradero: todos los componentes de acero están recubiertos con una pintura anticorrosiva de alto rendimiento, asegurando la durabilidad y la seguridad de la estructura a lo largo de su vida útil como una instalación semipermanente.

Un punto de referencia para aplicaciones personalizadas de carga pesada: este proyecto Suzhou demuestra poderosamente la inmensa flexibilidad de nuestros sistemas de puentes modulares. Al organizar creativamente las armaduras en una formación de alta densidad de tipo cubierta, podemos diseñar plataformas y cruces de ultra alta capacidad adaptados a los desafíos de construcción e industriales más exigentes.
